Quanto può essere lungo un cavo di potenza con sezione 6 mmq?

[Antoniotrevi]

impedenza dei diffusori e 8Ω (minimo 3.7Ω)
il fattore di smorzamento dell'ampli è 100

i cavi sono lunghi 7,5 mt x2 .


[Antoniotrevi]

riporto per completezza e per far sapere cosa mi ha risposto a chi interessato  , la risposta  di Mario Bon :



I cavi devono essere sempre e tutti ridotti alla minima lunghezza necessaria.

Facciamo finta che sia un AWG 10 ( sezione 5.2 mmq, 3.28 mOhm/metro)
consideriamo il cavo formato da due conduttori AWG 10.
Per 7.5 metri i deve considerare una lunghezza complessiva doppia (andata e ritorno)

la resistenza del cavo vale 3.28 x 15 / 1000 = 0.049 Ohm

Un amplificatore con fattore di smorzamento pari a 100 ha impedenza di uscita di 0.08 Ohm. Ne segue che la presenza del cavo riduce il fattore di smorzamento visto dalla cassa da 100 a circa 62. Si capisce che aumentare ulteriormente lo spessore del cavo o ridurne la lunghezza non sia determinante.

P.S. se il minimo di impedenza è 3.7 Ohm l'impedenza del sistema vale
3.7 Ohm secondo AES
4.4 Ohm secondo le norme IEC (le vecchie DIN)
Comunque rispetta la norma.

[antonio 64]

.









[Antoniotrevi]

@antonio 64 l'ho letta , ma non è ammessa l'inserimento del diametro dei cavi . i miei sono da 6mm , li ne scandaglia in maniera forfettaria , 0,9 mm



il massimo di impedenza adottata per i mie diffusori è 0,1

[antonio 64]

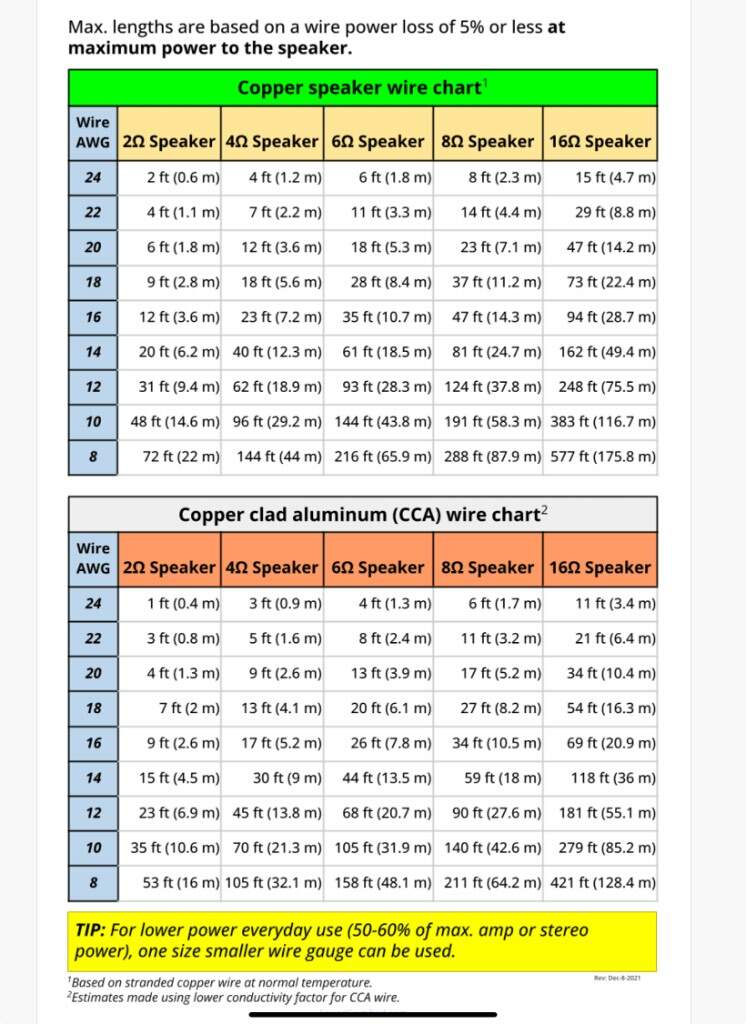

@Antoniotrevi ieri ho messo una tabella diversa, quella che intendevo mettere e questa:https://soundcertified.com/speaker-wire-gauge-calculator/
