Riproduzione audio da interfaccia usb, evoluzione del protocollo, problemi e come risolverli

[ilmisuratore]

53 minuti fa, hal999 ha scritto:

Scusa ma io sono rimasto che nel usb audio non c’è mai ritrasmissione dei dati in caso del pacchetto danneggiato, cioè il ricevente  attraverso il CRC si accorge che il pacchetto è danneggiato, ma non ha modo di chiedere la ritrasmissione.

La ritrasmissione è prerogativa del bulk mode che viene usato per dischi, mouse ecc ma non per audio.

E cambiato qualcosa?

1 ora fa, hal999 ha scritto:

Scusa ma io sono rimasto che nel usb audio non c’è mai ritrasmissione dei dati in caso del pacchetto danneggiato, cioè il ricevente  attraverso il CRC si accorge che il pacchetto è danneggiato, ma non ha modo di chiedere la ritrasmissione.

La ritrasmissione è prerogativa del bulk mode che viene usato per dischi, mouse ecc ma non per audio.

E cambiato qualcosa?



A quale protocollo ti riferisci ?

[ilmisuratore]

41 minuti fa, McRyan ha scritto:

Dove l’hai ordinato questo alimentatore?

Su AliExpress

Più tardi ti giro il link

[hal999]

@ilmisuratore

USB in generale, come descritto qui

https://www.edn.com/fundamentals-of-usb-audio/

[ilmisuratore]

3 minuti fa, hal999 ha scritto:

@ilmisuratore

USB in generale, come descritto qui

https://www.edn.com/fundamentals-of-usb-audio/

L'isocrona adattiva reinviava soltanto in caso di underrun, da qui scaturiva la microinterruzione, di contro in caso di overrun il dato andava perso

[ilmisuratore]

2 ore fa, McRyan ha scritto:

Dove l’hai ordinato questo alimentatore?

https://it.aliexpress.com/item/1005006804514397.html?spm=a2g0o.order_list.order_list_main.4.45f33696ZHyGWI&gatewayAdapt=glo2ita

[ilmisuratore]

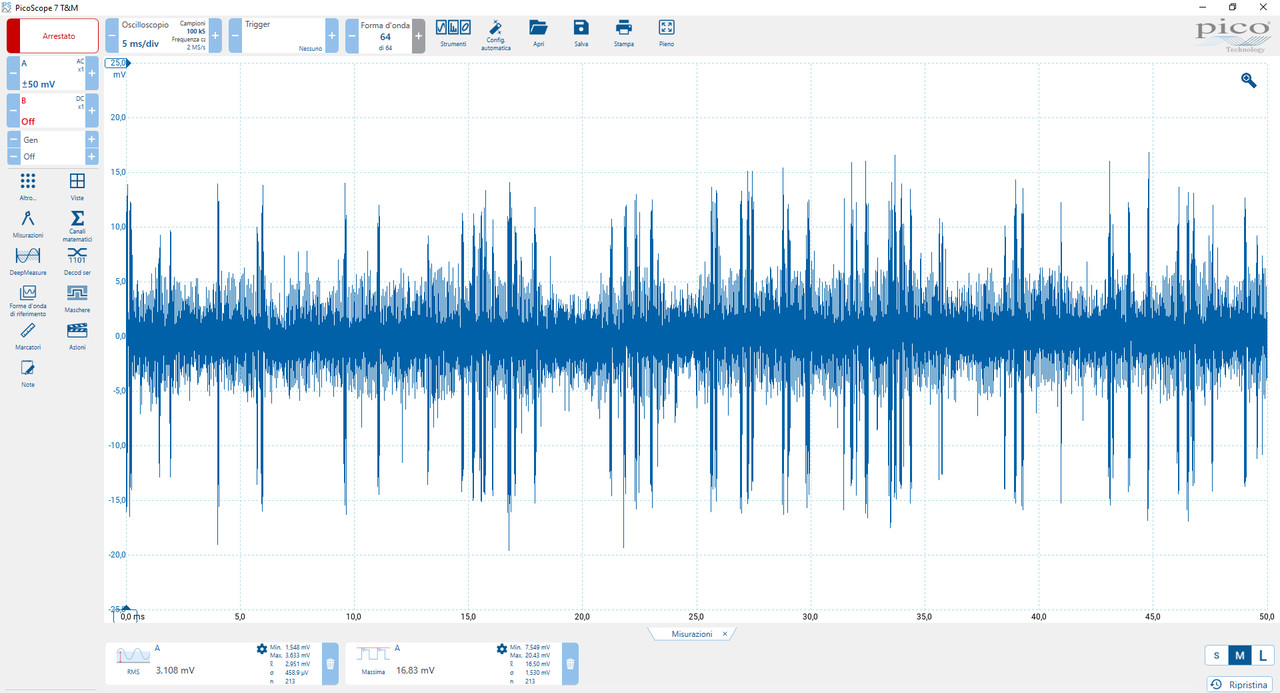

Vediamo qualche dato di rumore (non è sottocarico, quindi a sua volta verrà incrementato il disturbo) prelevato da diverse uscite USB e relative sorgenti:



STREAMER EVERSOLO A-6





PC DESKTOP ASUS B 250

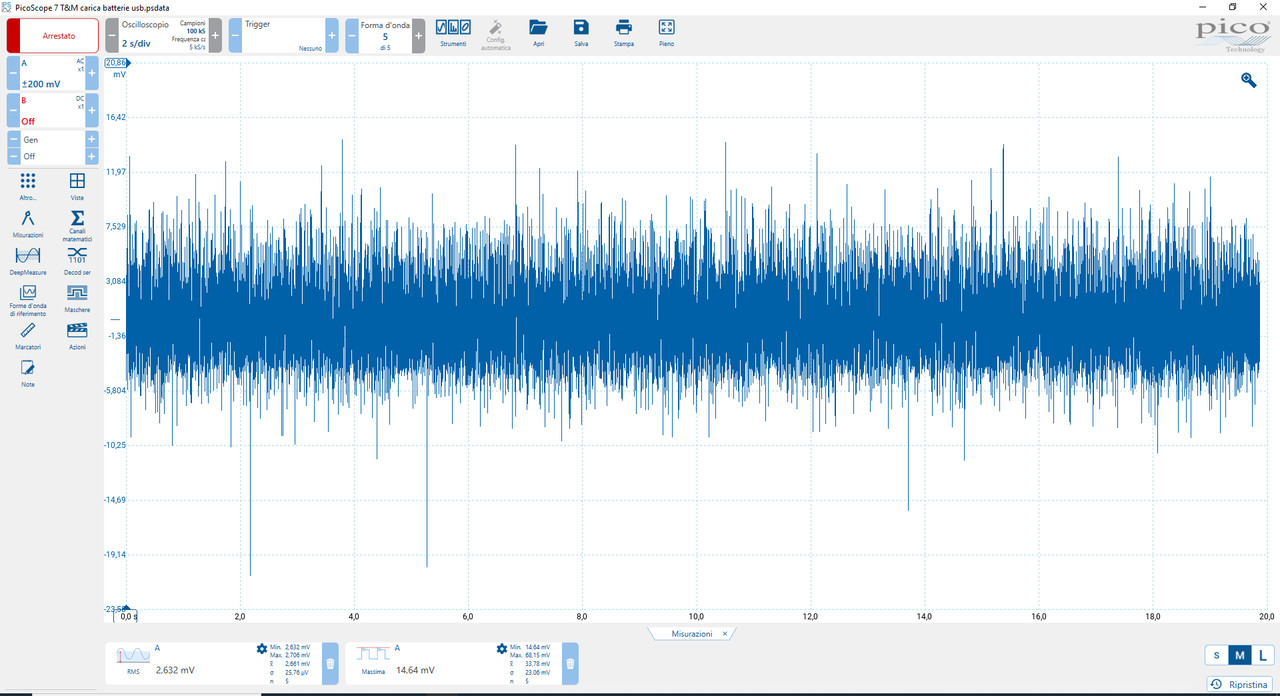

CARICABATTERIE PER TELEFONO CELLULARE XIAOMI CON USCITA USB

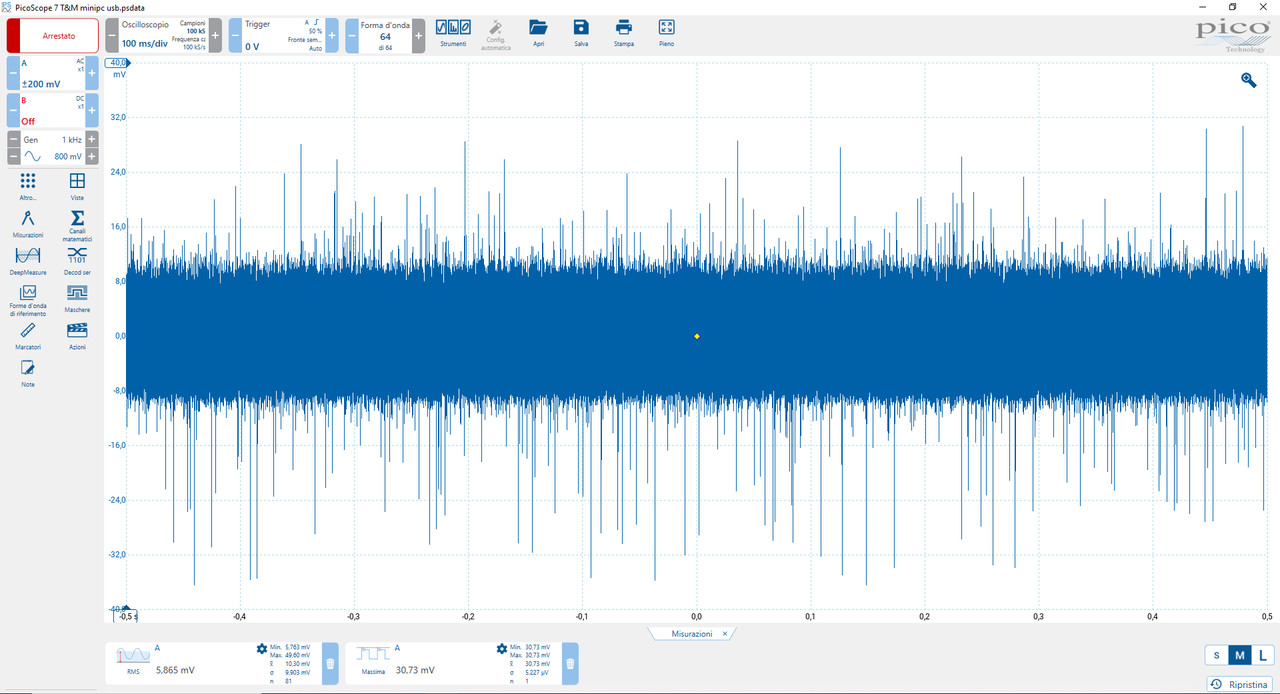

MINI PC TANIX





Come si evince, il valore di rumore RMS piu "basso" lo produce la Asus B 250

Il valore di rumore RMS piu alto viene prodotto dal mini Pc Tanix

Il valore di picco piu alto viene prodotto dal caricabatterie per cellulare (quasi 70 mV)



[ilmisuratore]

Per la nostra prova entreremo nell'ingresso USB del DAC prelevando il segnale dal PC Tanix, che produce un livello di rumore RMS piu alto

[ilmisuratore]

A livello di trasferimento dei dati digitali non ci sarebbe alcun problema nell'ottenere un flusso bit perfect

Il rumore e l'inquinamento non influisce sull'integrità dei dati, l'unica cosa che potrebbe causare il rumore riguarda il segnale convertito in analogico causato da ipotetici disturbi al clock e rumore introdotto nei convertitori

Dunque se la USB è collegata ad un hard disk e/o ad una pendrive e si trasferiscono dati digitali, file, fotografie ect si otterrebbe perfettamente la medesima cosa

Questo per sottolineare una dichiarazione di un utente che paventava l'innesco del rumore durante il trasferimento di dati digitali

Ecco, non accadrebbe, i dati sono una cosa e i disturbi sulla linea che li trasporta non incidono minimamente sull'integrità degli stessi... quantomeno questi classici disturbi

[McRyan]

16 ore fa, ilmisuratore ha scritto:

Su AliExpress

Più tardi ti giro il link

Ottimo, mille grazie 🙏

[ilmisuratore]

11 minuti fa, McRyan ha scritto:

Ottimo, mille grazie 🙏

Il link l'ho postato, ma lo rigiro nel caso non l'avessi visto

https://it.aliexpress.com/item/1005006804514397.html?spm=a2g0o.order_list.order_list_main.4.45f33696ZHyGWI&gatewayAdapt=glo2ita

[ilmisuratore]

Terminata l'inutile prova

Sul mio DAC avrei sperato in un miglioramento...ma...non è accaduto un bel niente

Nonostante abbia instradato nel DAC (un Topping D70s) la USB piu sporca possibile, questa non ha causato nessun problema...perfino eliminando l'alimentazione della USB e la massa (calza esterna)

Il DAC con i soli due cavi data signal +/- si è agganciato

Ho perfino staccato completamente il connettore USB all'ingresso del DAC per vedere se alle misure migliorasse qualcosa a livello di rumore (magari dai piani di massa) ma nisba...nisba...nisba...

Questo apparecchio ha un ingresso USB "maledettamente" refrattario ai disturbi, il chè non è affatto male in quanto lo rende perfettamente "onnivoro" a ciò che gli viene dato in pasto

Innuos, Melco e varie cianfrusaglie di filtraggio e isolatori NON farebbero nulla

Magari su altri DAC si...forse...chissà...ma con questo niente da fare

Ho svolto un sacco di prove in quanto molto interessato (è una cosa mia e cerco di migliorarla) ma non ho cavato un ragno dal buco

Ok...ho fatto questa nuova esperienza...solo quella...

Posto qualche grafico



Qui sotto la sovrapposizione del noise floor delle tre condizioni, con cavo intonso, con cavo al quale sono stati eliminati tutti i fili tranne il data signal, e infine con il cavo USB staccato dal PC

Come si evince il rumore è perfettamente sovrapponibile

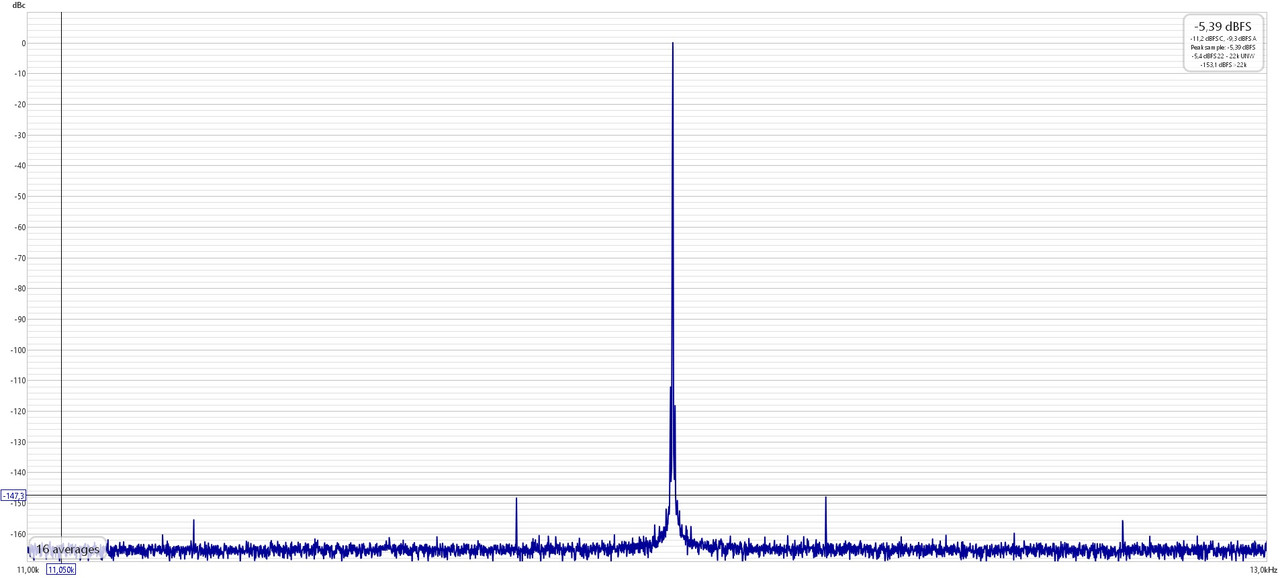

Qui sotto la rilevazione del jitter con il cavo intonso

Il livello delle bande laterali spazia sui -147 dB

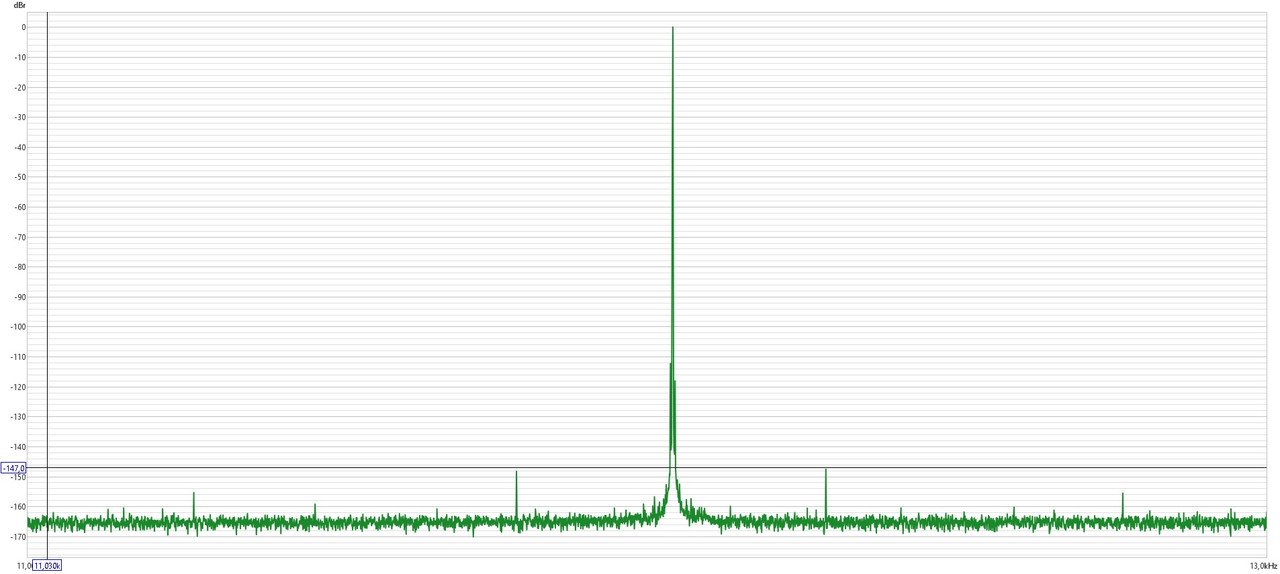

Qui sotto la stessa misurazione con il cavo USB modificato e senza alcun filamento tranne i due conduttori del data signal

Stesso valore di Jitter, identico

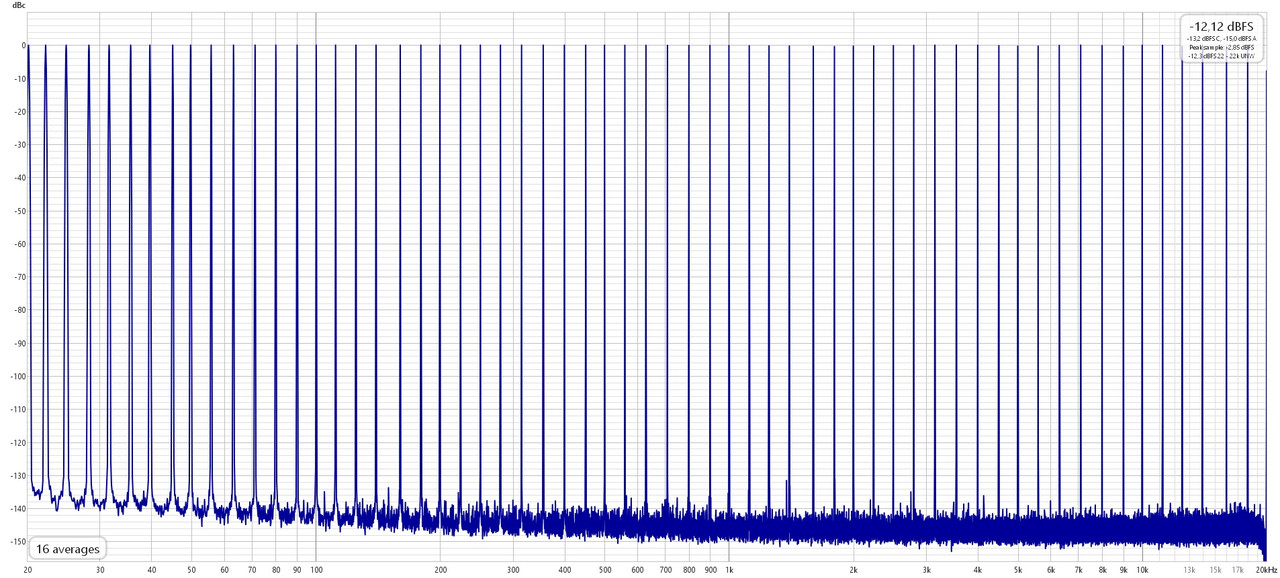

Qui vediamo la distorsione integrale multitono con cavo intonso

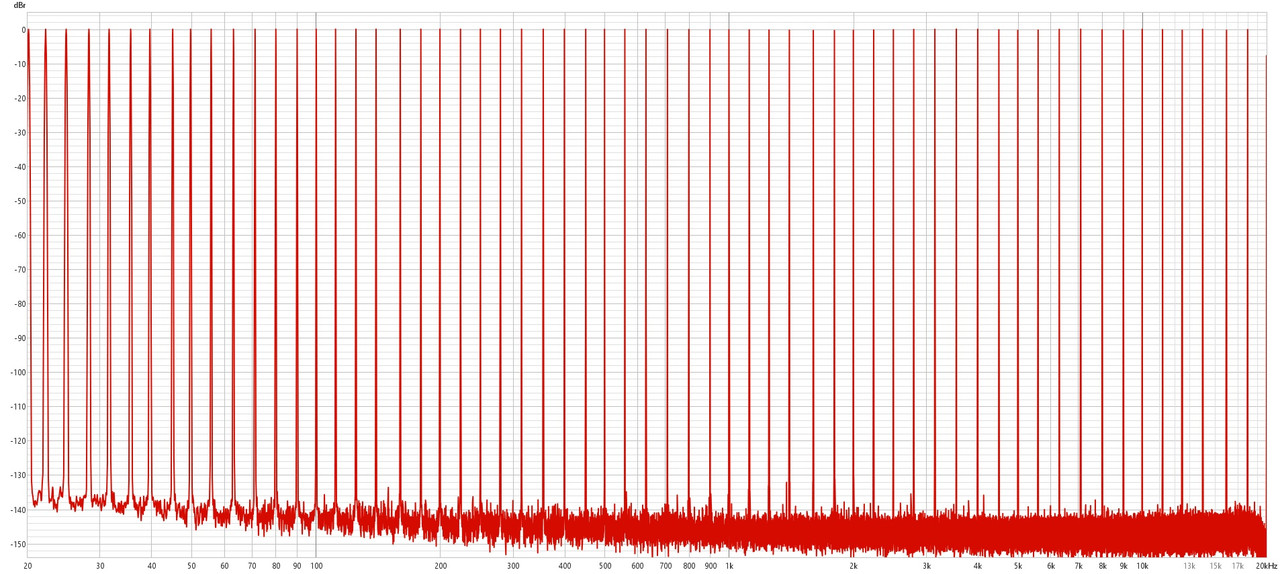

E qui sotto la replica con il cavo modificato

Identica





Alla fine ho concluso anche con un ascolto in cieco ABX e non ho rilevato alcuna differenza



[Ggr]

Lo diceva anche un progettista bryston in una discussione su un loro prodotto.

Con i dac fatti bene, non serve nulla se non un cavo usb ben funzionante...

E anche lì, non mancava chi voleva saperne più di lui...

[ilmisuratore]

20 minuti fa, Ggr ha scritto:

Lo diceva anche un progettista bryston in una discussione su un loro prodotto.

Con i dac fatti bene, non serve nulla se non un cavo usb ben funzionante...

E anche lì, non mancava chi voleva saperne più di lui...

Ma vedi che gran paradosso nel caso in cui un DAC molto costoso necessitasse di un altrettanto costoso apparecchio-sorgente a monte perchè magari è sensibile ai disturbi

Un bagno di sangue

[Ggr]

Il ragionamento a monte è perverso.

Siccome il dac è costoso a monte ci vogliono cose altrettanto costose altrimenti non può esprimersi..

La realtà è che dac fatti bene ( che non vuol dire necessariamente costosi) non hanno bisogno si nulla se devono solo fare i dac.

[one4seven]

Allora avevo ragione io a dire che gli "interventi" a monte del dac, servono quando il dac ha ingressi digitali un po' ciofeca... (O meglio, non ottimizzati per uso audio)
