Cavo Hdmi per collegamento I2S Streamer/dac

[ildoria76]

Il 18/08/2025 at 11:25, TopHi-End ha scritto:

L'unico dubbio è se il suono che ne scaturisse non avesse connotazioni di eccessiva caratterizzazione sul versante "chiaro" dello spettro sonoro, ovvero troppo aperto, leggero, sterile e/o asciutto.

Per la mia esperienza no, si è ovviamente influenzati nel pensare che l'argento puro sui cavi digitali possano avere lo stesso risultato che si hanno sui cavi di potenza...ed invece no, sul digitale l'argento fa il "miracolo" di rendere il suono non solo più definito, ma anche più materico e con un nero di fondo aumentato...migliora tutto altro non so spiegare

[ildoria76]

Il 18/08/2025 at 19:27, supermike ha scritto:

 Oltre all'argento solid core Tubulus utilizza un isolante ad aria simile a quello di AQ (almeno da quello che scrivono, così mi sembra di capire).  Inoltre sono presenti bene tre schermature contro i disturbi via etere (rh/emi).

Io dalla mia "piccola esperienza" nei cavi autocostruiti posso dire che basta rispettare gli standard usati dai grandi marchi tipo Audioquest o Ricable per avere cmq dei risultati notevoli ad una frazione del prezzo.

La grande differenza la fanno i conduttori....poi la geometria, e per ultimo le schermature.

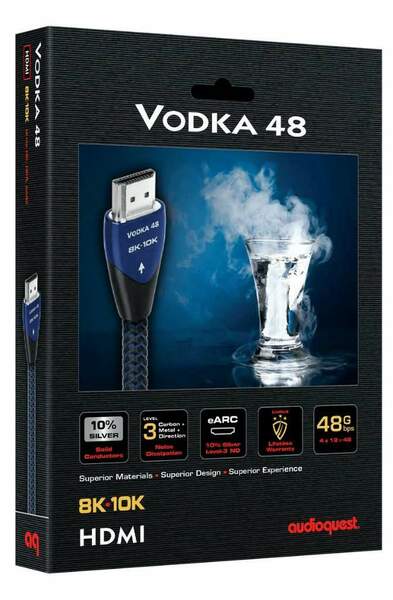

Ho visto da vicino come sono realizzati i cavi HDMI Ricable e Usb della Audioquest e tutto è tranquillamente replicabile con molta pazienza e buona dote nelle saldature.

Se volete mi cimenterò in una realizzazione di un cavo Hdmi i2S, ma sono sincero, realizzare un eccellente cavo USB è molto più semplice, economico e da risultati ottimi...non so quanto in realtà un equivalente cavo I2S possa essere migliore.

Però io non metto le mani avanti finchè non ho provato in prima persona.

[Ultima Legione @]

1 ora fa, ildoria76 ha scritto:

Se volete mi cimenterò in una realizzazione di un cavo Hdmi i2S, ma sono sincero, realizzare un eccellente cavo USB è molto più semplice, economico e da risultati ottimi...non so quanto in realtà un equivalente cavo I2S possa essere migliore.

.

La questione della resa sonora finale non è insita solo nella tipologia del Cavo e del Connettore se di tipo USB o I2S, ma è ovviamente anche legata alla valutazione che il "trasporto digitale" dello streaming musicale, che nel caso dell'interfaccia USB asincrona come anche quelle di tipo S/PDIF, Coassiale sbilanciata o Bilanciata AES/EBU che siano (a parte l'avere il clock entro contenuto nelle parole di Bit in codifica Biphase Mark Code), transitano comunque attraverso il processamento di chip/ricevitori dedicati che per quanto performanti in qualche modo, anche a causa dell'onnipresente problema dello Jitter temporale, influiscono in modo significativo e non trascurabile sulla Musicalità.

.

Invece nel caso dell'interfaccia seriale di tipo I2S (irrobustita tra l'altro dalla specifica LVDS - Low-voltage differential signaling introdotta per consentire il "trasporto" non più solo interno ma anche esterno alle elettroniche digitali) che si avvantaggia della circostanza di avere una Linea di Clock separata e dedicata che minimizza e/o risolve i termini pratici il problema dello Jitter, tutti i gap e i limiti insiti nelle Interfacce S/PDIF, vengono azzerati in un sol colpo e  .....sempre quando si realizza al meglio il tutto , si ottiene generalmente una Musicalità finale di un "buon palmo" superiore rispetto alle altre intefacce digitali del medesimo DAC.

.

[Ultima Legione @]

6 ore fa, ildoria76 ha scritto:

Però io non metto le mani avanti finchè non ho provato in prima persona.

.

Nel mio caso questa è una circostanza verificata e constatata personalmente ben più di una volta, congiuntamente ad amici e appassionati e con DAC, Streamer e setup audio diversi.

.

Usando l'Interfaccia I2S per l'interfacciamento tra Streamer e DAC Senso d'aria, Immagine di Voci e Strumenti, Immediatezza, Realismo e profondità della Scena sonora quasi tattile e palpabile e spiccatamente più stratificata e differenziata nei distinti piani.

.

Caratteristiche e peculiarità tutte più accennate e meglio definite dall'uso dell'Interfaccia I2S rispetto a quelle S/PDIF, molto marcate nel caso del Coax RCA a 75 Ohm e un pò meno nel caso del Bilanciato AES/EBU da 110 Ohm, ma sempre percepibili e più o meno evidenti.

.

[Antoniotrevi]

7 ore fa, Ultima Legione @ ha scritto:

.

Nel mio caso questa è una circostanza verificata e constatata personalmente ben più di una volta, congiuntamente ad amici e appassionati e con DAC, Streamer e setup audio diversi.

.

Usando l'Interfaccia I2S per l'interfacciamento tra Streamer e DAC Senso d'aria, Immagine di Voci e Strumenti, Immediatezza, Realismo e profondità della Scena sonora quasi tattile e palpabile e spiccatamente più stratificata e differenziata nei distinti piani.

.

Caratteristiche e peculiarità tutte più accennate e meglio definite dall'uso dell'Interfaccia I2S rispetto a quelle S/PDIF, molto marcate nel caso del Coax RCA a 75 Ohm e un pò meno nel caso del Bilanciato AES/EBU da 110 Ohm, ma sempre percepibili e più o meno evidenti.

.

ciao , Conosci trasporti con i2s economici ? sotto le 300 euro ?

[supermike]

18 ore fa, ildoria76 ha scritto:

La grande differenza la fanno i conduttori....poi la geometria, e per ultimo le schermature.

@ildoria76 A detta dei costruttori la geometria è più importante dei conduttori, quest'ultimi intesi come tipologia (rame, argento, etc.) e purezza (4n, 7n). La schermatura non è da sottovalutare; sui cavi d'alimentazione fanno la differenza, perché di certo la purezza/qualità del conduttore ha una sua importanza quando viene attraversato dal segnale; meno quando deve trasportare i 230vac. Inoltre mentre il segnale nasce dall'elettronica, i 230vac ce li dà sempre il fornitore e quindi noi andiamo a sostituire soltanto l'ultimo metro  e mezzo o gli ultimi metri. E' anche vero però che tutte le masse si richiudono insieme, quindi il negativo dell'alimentazione si riunisce con quello del segnale (a meno che non si disponga di una catena completamente bilanciata).



19 ore fa, ildoria76 ha scritto:

Se volete mi cimenterò in una realizzazione di un cavo Hdmi i2S, ma sono sincero, realizzare un eccellente cavo USB è molto più semplice, economico e da risultati ottimi...non so quanto in realtà un equivalente cavo I2S possa essere migliore.

Con l'i2s certamente salti uno stadio, perché l'usb si pone a valle dell'i2s che è  l'interfaccia bus interna che si usa per collegare una meccanica al dac (nei lettori integrati) . Il problema dell'i2s, quando viene utilizzata esternamente, è che non è, ad oggi, uno standard; quindi si usano diversi connettori e  piedinatura dei pin.









[supermike]

12 ore fa, Ultima Legione @ ha scritto:

Usando l'Interfaccia I2S per l'interfacciamento tra Streamer e DAC Senso d'aria, Immagine di Voci e Strumenti, Immediatezza, Realismo e profondità della Scena sonora quasi tattile e palpabile e spiccatamente più stratificata e differenziata nei distinti piani.

@Antoniotrevi Eppure aziende ai vertici della riproduzione digitale come Esoteric, Emm Labs, DCS etc. si ostinano a non utilizzare l'i2s per la comunicazione esterna e per la liquida preferiscono l'usb. Forse perché l'i2s non è ancora uno standard, non troverei altra spiegazione...

[Antoniotrevi]

4 minuti fa, supermike ha scritto:

@Antoniotrevi Eppure aziende ai vertici della riproduzione digitale come Esoteric, Emm Labs, DCS etc. si ostinano a non utilizzare l'i2s per la comunicazione esterna e per la liquida preferiscono l'usb. Forse perché l'i2s non è ancora uno standard, non troverei altra spiegazione...

Questo americano , vi ha fatto , anche un video .



ci

[Ultima Legione @]

1 ora fa, supermike ha scritto:

ppure aziende ai vertici della riproduzione digitale come Esoteric, Emm Labs, DCS etc. si ostinano a non utilizzare l'i2s per la comunicazione esterna e per la liquida preferiscono l'usb. Forse perché l'i2s non è ancora uno standard, non troverei altra spiegazione...

.

Non ho una risposta a questa acuta e interessante considerazione.

.

Ma pur approcciandomi con sano disincanto alle novità e ai "si dice" del mondo HiFi/HiEnd, quella della superiorità in termini di Sound e resa Musicale dell'interfaccia I2S rispetto alle altre porte digitali (con particolare riguardo alla porta USB), è qualcosa comunque di sicuramente diverso e molto più concreta e tangibile di banali suggestioni, sfumature e impressioni.

.

[Ultima Legione @]

6 ore fa, Antoniotrevi ha scritto:

ciao , Conosci trasporti con i2s economici ? sotto le 300 euro ?

.

Proprio no purtroppo.

.

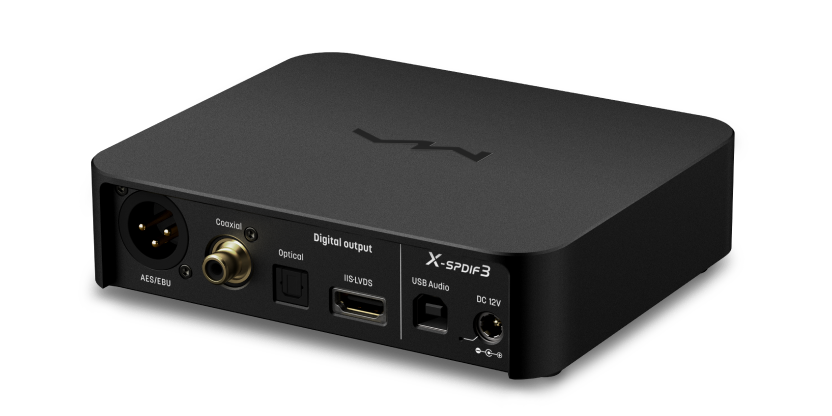

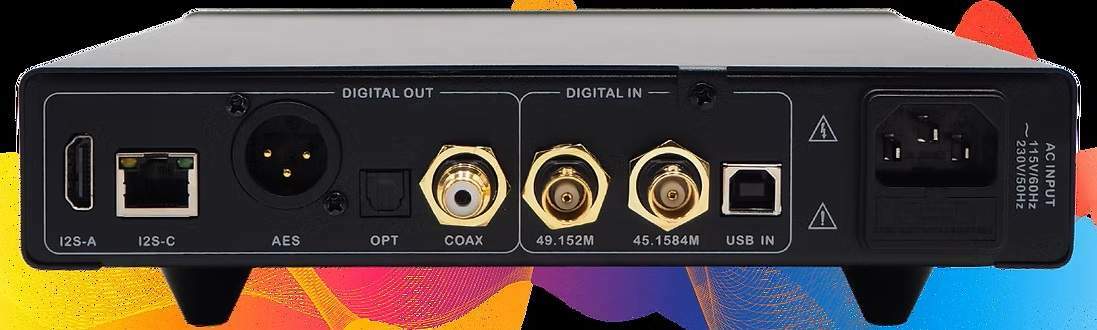

Le Interfaccie Digitali di Conversione o DDC con un uscita I2S più economici ma anche estremamente performati che conosco e ho sperimentato in passato sono l'affidabilissimo MATRIX Audio X-SPDIF3 e il DENAFRIPS IRIS.

.

Ma costano cifre comprese tra i circa 500 e i 600 Euro.

.



.

[titano62]

Tre suggerimenti "economici" che utilizzo tra uno streamer Innuos Zen Mk3, che esce solo in usb, per entrare in i2s in un dac Gustard R26:



Cavo USB Type A - C in argento Ataudio



DDC con uscita i2s SMSL PO100 Pro

Cavo i2s in argento AVplay HD-300



I due cavi li ho presi su Aliexpress, quello AVplay si può personalizzare al momento dell'ordine per garantire la compatibilità del collegamento i2s.



Prima entravo nel dac con un cavo USB Supra Excalibur A-B, e ho trovato un buon miglioramento.



Non so se posso mettere dei link diretti agli oggetti.





[CJPV10]

@titano62 Wow, SMSL PO 100 Pro sembra funzionare bene senza sbattersi ad aggiornare DAC sprovvisti di uscita i2s infatti ho trovato oltre alla tua anche molte altre conferme su Reddit r/audiphile (su google scrivere SMSL PO 100 Pro e guardare Reddit).

Il cavo i2s è questo?

https://it.aliexpress.com/item/1005003835822179.html?pdp_ext_f={"sku_id"%3A"12000036893932018"}&sourceType=1&spm=a2g0o.wish-manage-home.0.0&gatewayAdapt=glo2ita

[pro61]

Scusate la domanda scema, ma sono incompetente in materia.

Ma l'uscita HDMI di un mini pc, cioè quella dove si connette di solito lo schermo, si può indirizzare sull I2S del dac, o è un altra casa?

[titano62]

1 ora fa, CJPV10 ha scritto:

Il cavo i2s è questo?

Sì è questo



1 minuto fa, pro61 ha scritto:

Scusate la domanda scema, ma sono incompetente in materia.

Ma l'uscita HDMI di un mini pc, cioè quella dove si connette di solito lo schermo, si può indirizzare sull I2S del dac, o è un altra casa?

No è un'altra cosa.

[pro61]

1 minuto fa, titano62 ha scritto:

No è un'altra cosa

Grazie.
