Elettricisti in ascolto? Help!

[Tiggy]

Ciao,
mi sembrava una cosa elementare da fare (e forse lo è) eppure non ne vengo a capo!!

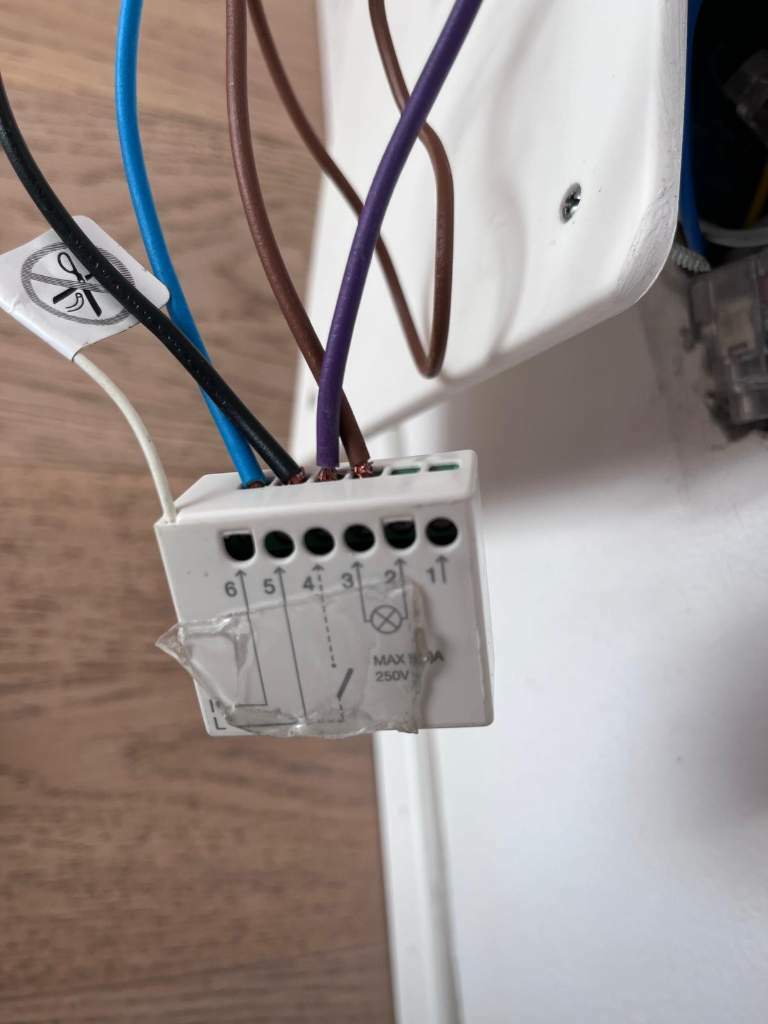

Ho nell'impianto d'illuminazione di casa una presa di corrente che alimenta una piantana che illumina la stanza; la presa è comandata da due punti, attraverso un interruttore senza fii e un deviatore a pulsante, entrambi erano collegati ad un NICE TT2L come da foto.


Poiché il relé del NICE TT2L non funzionava più (si sentiva il click, ma non si apriva/chiudeva il contatto) ho dovuto sostituirlo con un NICE Bidi Switch (che è il modello nuovo, visto che il primo è fuori produzione).
Ho provato a replicare i collegamenti del primo sul secondo (quattro fili/morsetti, in tutto).


Ho quindi collegato L e N (morsetti 5 e 6 sul TT2L, L e N sul Bidi switch). Una volta alimentato lo switch, ho associato correttamente il comando wireless con il Bidi, quindi riesco ad accendere e spegnere regolarmente la piantana col pulsante wireless.

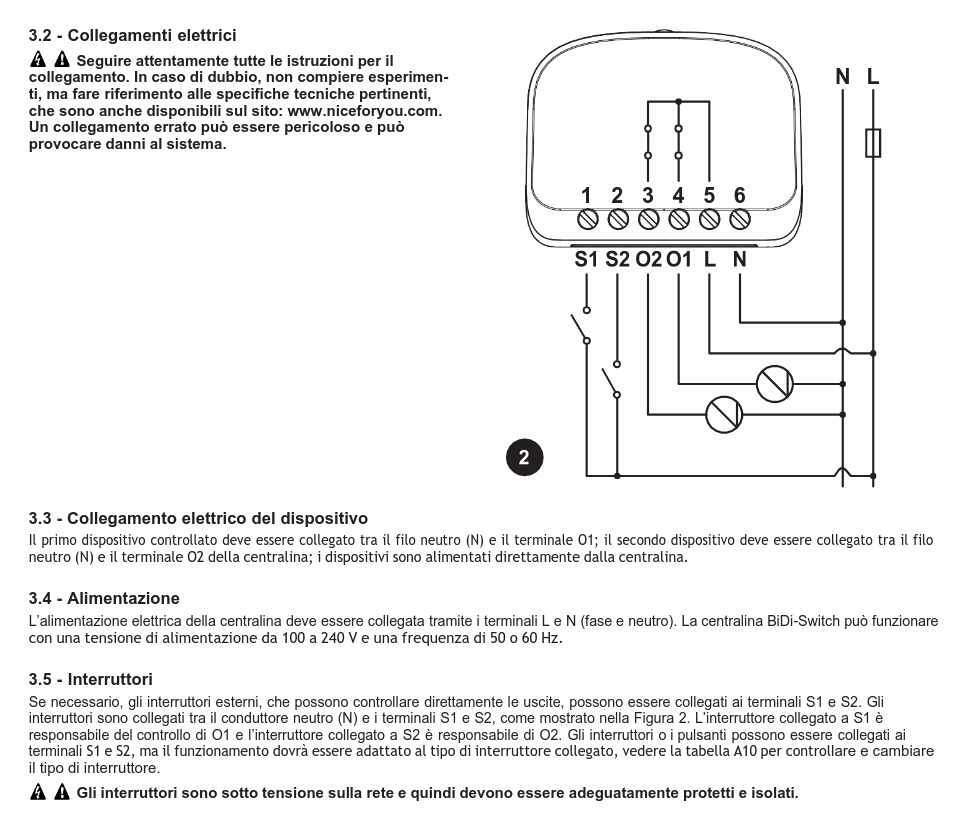

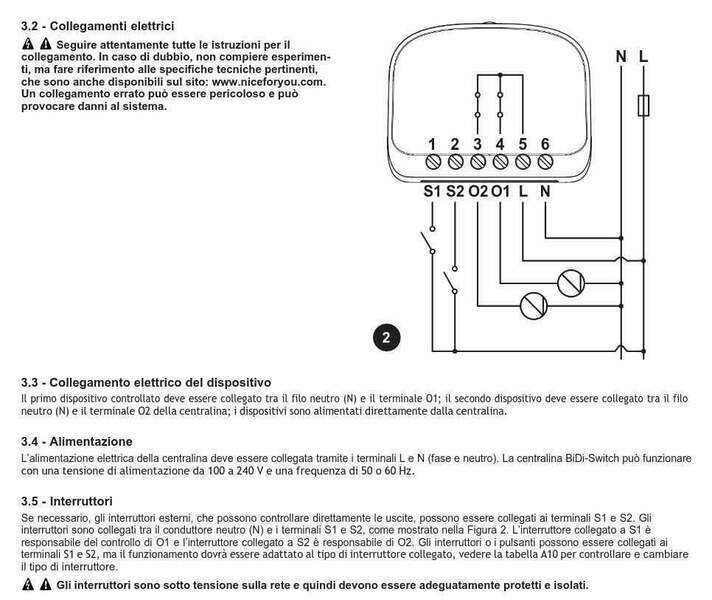

Il problema viene col deviatore perché sul TT2L i morsetti erano indicati con i numeri 1,2,3 e 4, mentre sul Bidi compare S1, S2, O2 e O1 quindi non so esattamente come ricreare la connessione corrispondente.

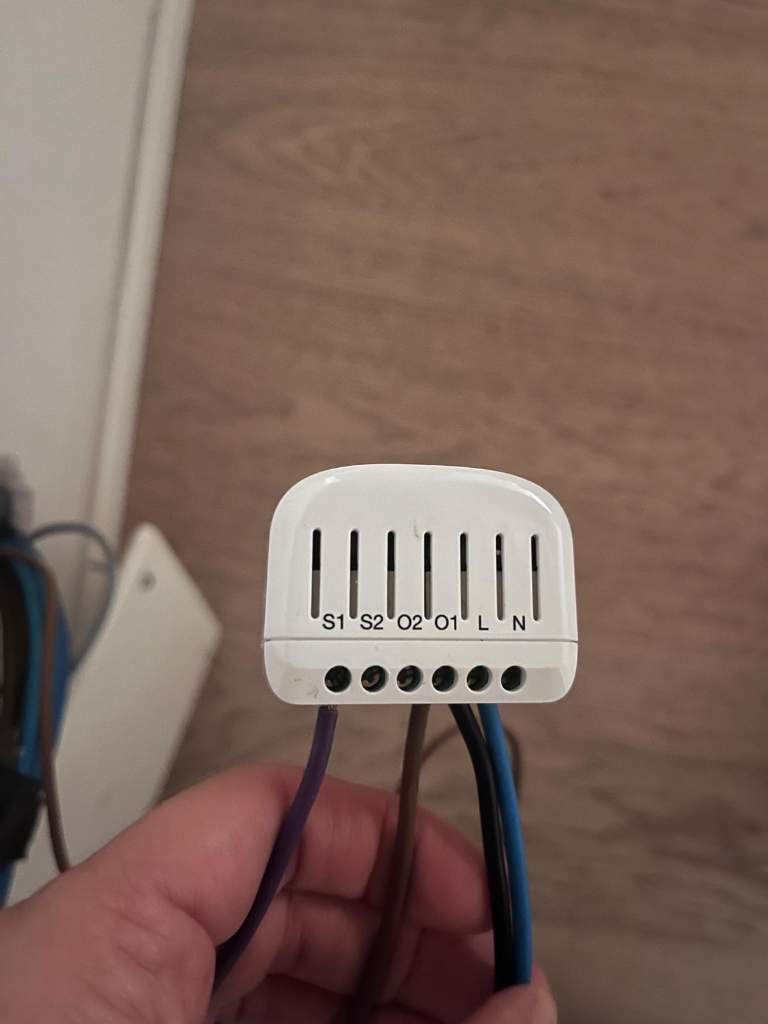

Ho collegato il filo nero (S1) e quello "marrone" (O1) - che sul TT2L stavano su morsetti 4 e 3 - con i morsetti S1 e O1 del Bidi e, quando premo il deviatore a pulsante, la lampada si accende ma al rilascio dello stesso si spegne: in pratica, il contatto non resta aperto.
Non so cosa fare! la scatola è piena di fili, non mi azzardo a fare altro e non ho trovato altro, se non un cavo arancione che arriva/è collegato al deviatore a pulsante ma che nella configurazione con il TTL2 non era collegato ad alcun morsetto.



Chiamo un elettricista o la soluzione è lì di fronte al mio naso, ma non la vedo?



Grazie a chi - con migliori competenze delle mie - vorrà aiutarmi.
Gualtiero

[paolosances]

@Fabio Cottatellucci potrebbe esser d'aiuto

[Gustavino]

@Tiggy

[JohnLee]

O1 e O2 dovrebbero essere i 2 carichi (uscita lampadine)



S1 e S2 i contatti per l'interruttore che fa da 'ponte' per accendere con uno switch manuale



I due fili dell'interruttore fisico dovrebbero essere collegati a S1 e S2

Chiudendo e aprendo il contatto si innesca il relais

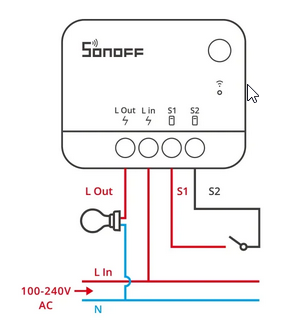

Così funziona con un prodotto simile, il sonoff

(che ha un cablaggio più semplice perchè ha una sola uscita e non ha bisogno del neutro per funzionare, quidi ha solo 4 morsetti)
