Diy connettore Jack 3.5mm Aux > RCA

[blues66]

Ciao siccome il connettore da 3,5 mm per il DAC cuffie si è rotto  avrei bisogno di delucidazioni su come 🤔e se posso farne uno con

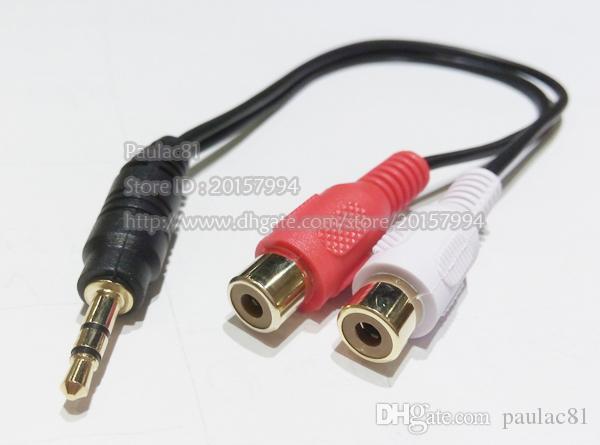

un jack da 3, 5 mm recuperato da uno sdoppiatore cuffia ,vorrei fare una cosa del genere

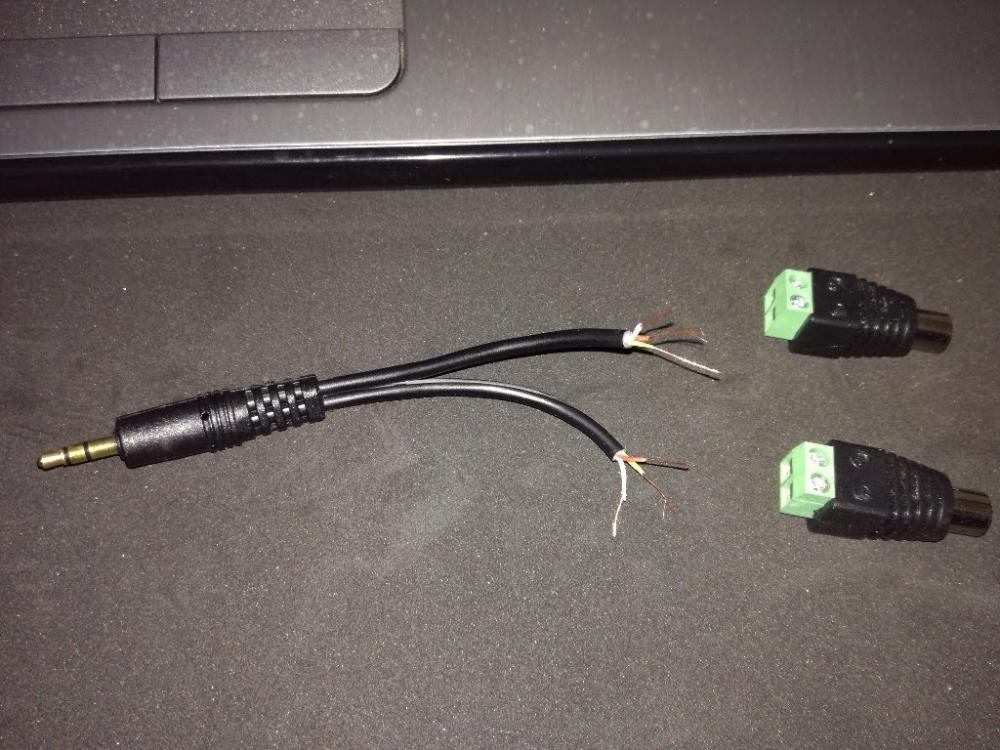

qui come son messo



  vorrei  collegarlo ai 2 rca femmina , solo che ho 3 cavetti , se fossero stati 2 non avrei problemi

-Bianco

-Giallo

-rosso

e non sò come collegarli alle rca

un grazie a chi mi aiuta



[P.Bateman]

@blues66 Con un tester puoi controllare dove si collegano i cavi dal lato jack, probabile il giallo sia in più.

[blues66]

@meliddo ciao intanto grazie per il supporto ,

no non è in più 🤔

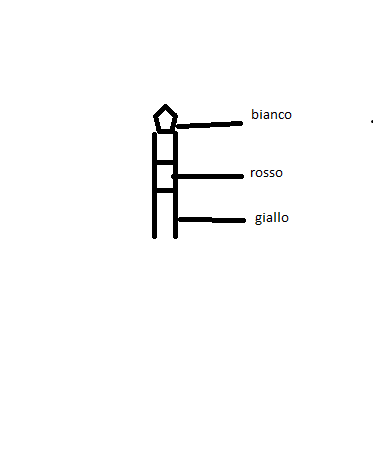

col tester puntale sulla capocchia in (Testa) del Jack da 3.5 mi dà

positivo filo Bianco

puntale in mezzo positivo filo Rosso

puntale in fondo giallo



[P.Bateman]

@blues66 Allora il giallo è il polo freddo, sul canale destro collega il rosso e il giallo, sul sinistro il bianco e il giallo. Chiaro il giallo all'esterno del connettore rca.

[blues66]

@meliddo ciao , perdona ricapitolando :

canale DX

rosso +

giallo - ( ma rimane il bianco )

canale SX

bianco +

giallo -( ma rimane il rosso )

Domanda ? 🤔 quelli rimasti il bianco  sul canale dx ed , il rosso sul canale sx .  dove li posiziono ? oppure vanno lasciati a vuoto ?

grazie

[PeppeMarly]

@blues66 non è improbabile che siano collegati insieme al rispettivo + da ogni lato, lo puoi vedere col tester su ogni lato, ma nel dubbio non collegarli e via, è la soluzione migliore

[blues66]

@PeppeMarly ciao 👌, provvederò a lasciarli liberi ( isolandoli ) ... poi vi aggiorno

grazie

[P.Bateman]



2 ore fa, blues66 ha scritto:

provvederò a lasciarli liberi ( isolandoli )

Corretto, comunque non puoi far danni.

[blues66]

Aggiornamento :

@meliddo @PeppeMarly  tutto  funziona 👌 un sentito grazie , per le delcidazioni e l'aiuto  😇

appena posso comprerò , un nuovo  jack da 3.5  e gli salderò  un cavo un pò più decente , di questo 😋

Mau

ciao ciao



[PeppeMarly]

@blues66 figurati, di nulla😊

[blues66]

@PeppeMarly  ah già 🙃 mi son dimenticato di darvi un sentito grazie , ed un melius ... ecco fatto...

ciao

[PeppeMarly]

@blues66 ma grazie a te😊
