Cavi per connessione subwoofer Speaker Level

[ernesto62]

Il sub REL e in generale tutti i loro Sub hanno oltre il solito collegamento RCA a basso livello , un tipo di collegamento alto livello denominato Neutrik Speakon. In pratica attraverso un connettore Speakon collegato all'entrata del sub partono tre cavetti . Due dei quali vanno sui positivi destro e sinistro dei connettori potenza, gli stessi Dove vanno i diffusori . L'altro cavetto va messo nel negativo di uno dei due canali ,destro generalmente come massa . Quindi la risposta è sì, i cavetti vanno nei connettori potenza gli stessi di quelli con cui l'ampli pilota i diffusori.

[ernesto62]

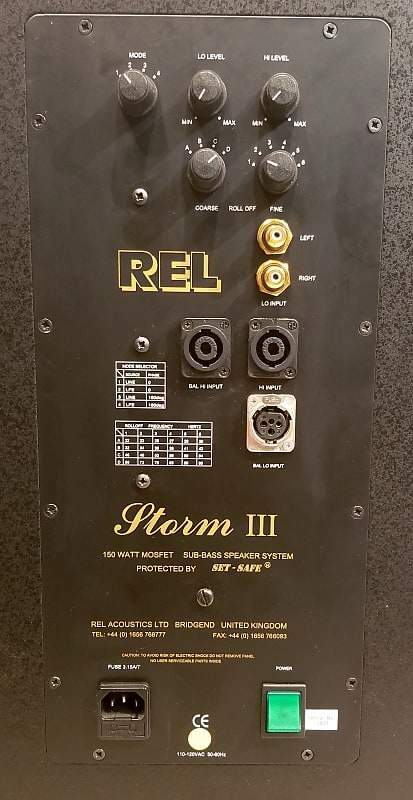

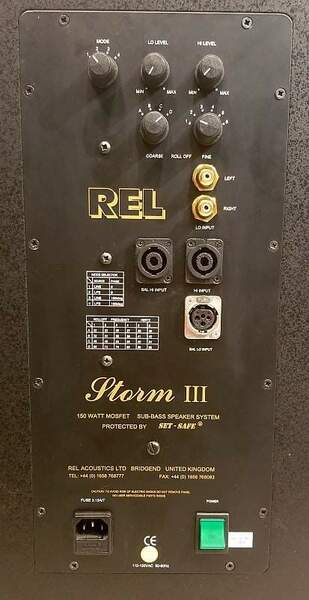

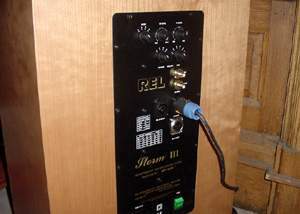

Da come si può vedere i REl non hanno connettori potenza come per esempio il sub SVS come da titolo l SB 1000 pro. Per il collegamento  alto livello usano farlo con il connettore Speakon

[corrado]

18 minuti fa, ernesto.62 ha scritto:

Da come si può vedere i REl non hanno connettori potenza

I connettori Speakon sono connettori di potenza solo che vengono usati principalmente in ambito pro.

[ernesto62]

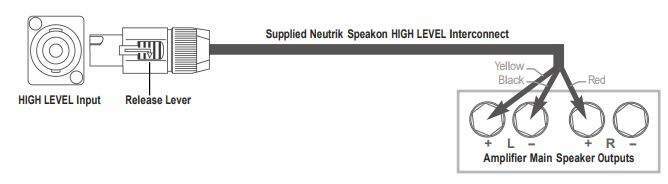

Metto lo schema del collegamento per rendere l'idea

[ernesto62]

@corrado si. Infatti. In questo caso però la REL li usa perché sostengono si ha una integrazione migliore a causa dello stesso segnale identico a quello dei diffusori per un perfetto adattamento timbrico

[Dubleu]

@ernesto.62 che diametro sono quei filetti del speakon neutrick? Non penso molto grossi😉

[ernesto62]

@Dubleu esattamente. Sono di diametro piccolo. Non so quanto ma a naso non credo superano 1 mm

[roop]

16 ore fa, ernesto.62 ha scritto:

esattamente. Sono di diametro piccolo. Non so quanto ma a naso non credo superano 1 mm

quindi Rel, secondo te, fa le cose a caso e non sa che sezione dare ai conduttori dei propri cavi di segnale (perchè di cavi di segnale stiamo parlando, non di potenza)?

[ernesto62]

@roop quindi secondo te io ho fatto una affermazione simile ? Forse non hai letto tutta la discussione.

[Dubleu]

Il 21/4/2022 at 14:34, ernesto.62 ha scritto:

La sezione 0.82 mmq è troppo ridotta

è un cavo più adatto al cablaggio interno degli apparecchi, o al limite al cablaggio interno dei diffusori per la sezione medio alta"-)

si sarà riferito a ciò; non a caso anch'io ho postato a favore di diametri sui 0.75-1.3mmq massimi per il segnale ad alto livello. Un 0.82mmq ha di norma 1mm di diametro.



https://meters.co.uk/american-wire-gauge-awg-cable-conductor-sizes/

[ernesto62]

@Dubleu alla fine oggi ho ordinato questo Neotech che dalle specifiche il capo conduttore totale arriva va a 1,3 mm. Spero non avere sbagliato allora. https://www.audiogears.it/it/stdct-16-4166/
