Leak stereo 20 vs Quad II

[Brando88]

@alexis devi far controllare i condensatori di accoppiamento soprattutto gli 0,25uF che dubito siano in buone condizioni.

Attento ad utilizzarlo così rischi di fare danni seri!

Anche gli elettrolitici da 50uf sicuramente sono da sostituire e non far mettere roba cinese.

[Severus69]

@Brando88 Sul mio Stereo 20 non ci sono i poliestere ma dei pio militari russi d'epoca. Tutto il resto è ancora originale. Un tecnico vicino a me ha controllato tutte le tensioni e mi ha detto che non ha mai trovato un Leak d'epoca con tutte le tensioni perfette, in pratica come da nuovo. Infatti il trasformatore di alimentazione anche dopo varie ore di funzionamento è appena tiepido.

[Brando88]

@Severus69 i pio russi k40y-9 sono ottimi e li uso sui miei tl25plus.

Li ho provati anche sui 12.1 ma i tcc supermetalpack sono un altra cosa più raffinati e con maggiore dettaglio.

I leak con i tcc sono inarrivabili.

Purtroppo sono praticamente scomparsi...

Complimenti il tuo stereo 20 è un bel esemplare e soprattutto non è pasticciato.

Con le valvole giuste avrà prestazioni notevoli.

[Rimini]

Sulla revisione delle elettroniche d'epoca ci sarebbe molto da dire, certo non da parte mia perché non sono un tecnico. Conosco bene Pier Paolo Ferrari perchè siamo entrambi di Rimini e negli anni '70 ci trovammo in quello che era il primo club di hifi italiano…se mai ne sono stati fondati altri.

Avrei fatto revisionare i ampli Leak da lui ma ormai capito raramente da quelle parti.

Così, nel periodo del covid, un po' annoiato ed un po' incuriosito, ho cominciato a controllare le resistenze dei miei ampli. Alcune erano le originali Erie, altre di produttori vari, tutte ad impasto di carbone.

Le tolleranze erano ondivaghe, si andava dal 10% circa (valore accettabile), al 30% (diverse), fino al 50% (!) dal valore nominale. Per tacere dei valori spesso sbilanciati per i 2 canali (su uno variava del 10%, mentre sull'altro arrivava al 20-30%).

Ora, prima di tutto la sicurezza, quindi visto che spesso le resistenze che hanno quella età sono fuori specifica, meglio cambiarle. Con grande fatica ho trovato tutti i valori ma alcune spesso sono dovuto ricorrere a resistenze di recente produzione e durante il lavoro (durato mesi) prima di trovare quelle che volevo, ad impasto di carbone, sono ricorso anche a quelle a strato metallico nella parte dell'alimentazione, con la quale è meglio non scherzare, pur di avere i valori previsti dal progetto.

I condensatori erano tutti Jensen in rame ma con il tempo, 4 da 0,1 uF. mi hanno dato problemi ed ho montato quelli russi, meno glamour ma affidabilissimi.

[Renato Bovello]

@Rimini Ciao “Rimini “, conoscevi Sergio Marullo ? Era un appassionato di vintage che frequentavo ai tempi insieme a Ferrari

[Rimini]

@Renato Bovello Di Rimini? Così su due piedi non mi viene in mente ma ho una vecchia foto di quel gruppo di 'allegri mattacchioni' magari è tra loro. Vedo se riesco a mandartela.

La pubblicherei volentieri ma non vorrei seccare qualcuno con sta storia della privacy. 😄

[Renato Bovello]

@Rimini No,no, Sergio era di Roma. Ti ho mandato il mio cellulare in privato. Grazie

[Rimini]

@Renato Bovello Ok, grazie. Al momento non trovo la foto...😡

So che Pier Paolo aveva contatti a Roma ma di più….nin zó. 😄

[Severus69]

@Rimini Dove si possono trovare i valori delle resistenze dello Stereo 20? Mi piacerebbe dare una controllata al mio...

So, che con i colori sulle resistenze si può risalire al valore, ma non li conosco. Grazie

[Rimini]

@Severus69 Ci sono due versioni del circuito che usano due serie diverse di trasformatori diversi. Ora non ho sotto mano il libro ma i due modelli dei trafi hanno dei numeri di riconoscimento. Darò una occhiata e poi ti farò sapere le referenze dei due trasformatori.

In verità i circuiti sono piuttosto simili e variano solo i valori di alcuni componenti.

[Rimini]

@Severus69 Lo Stereo 20 è inizialmente uscito nella colorazione champagne, per passare successivamente al colore oro/bronzo. Intorno al 1964 la colorazione cambiò nuovamente, questa volta in grigio scuro metallizzato, per adeguarsi al Varislope 2 Stereo.

Il primo circuito usava il trasformatore di alimentazione mod.3921 ma avendo la tendenza a scaldare, si ritrovarono a dover far fronte ai problemi di affidabilità presentatisi nei paesi più caldi.

Quindi nei primi anni '60 il circuito venne leggermente modificato, utilizzando così il trasformatore di alimentazione mod.8778 fino a fine produzione.

I numeri sono stampigliati con numeri di colore bianco nella parte inferiore del trasformatore, pertanto devi girare sottosopra l'amplificatore per vedere quale utilizza il tuo.

[Severus69]

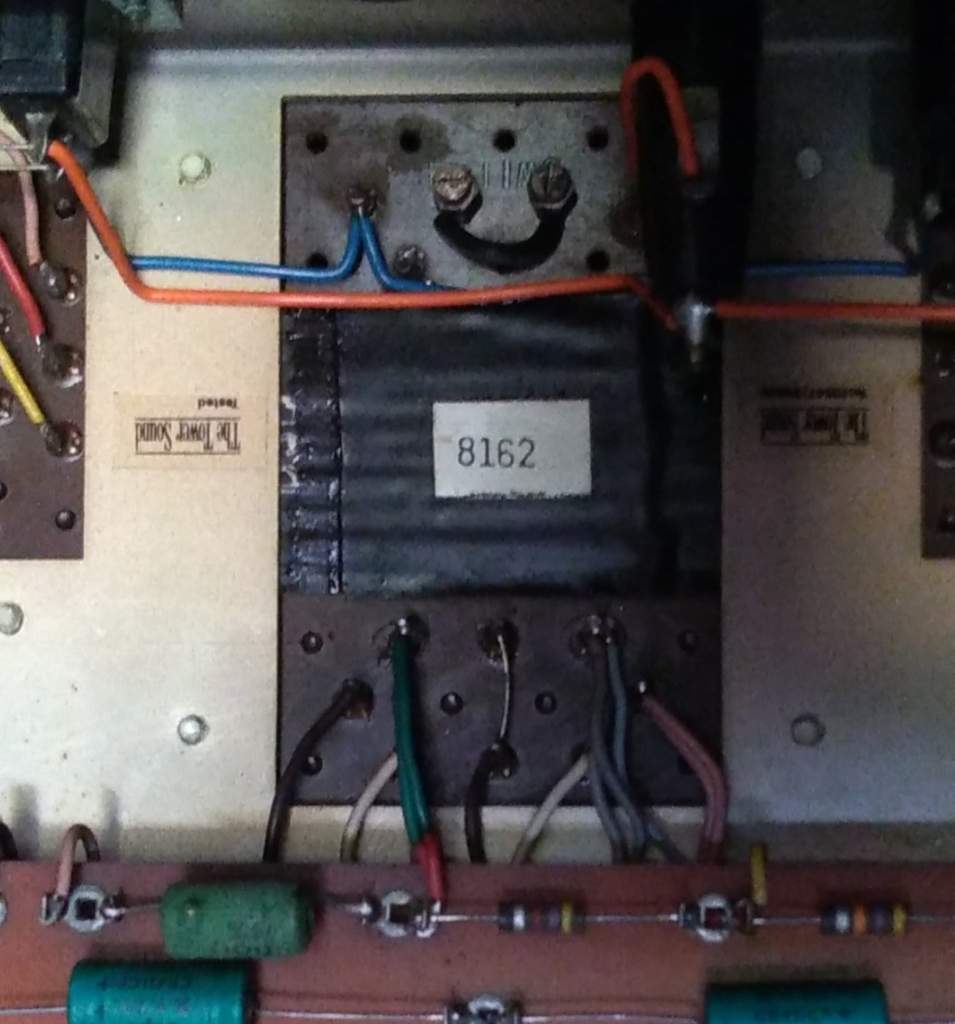

@Rimini @Rimini Il mio Stereo 20 è di colore bronzo ed è del '63. Questo è il trasformatore di alimentazione visto da sotto.

PS. Le sigle che hai citato tu, 3921 e 8778 in alcune discussioni che ho letto sono riferite ai trasformatori di uscita, non di alimentazione.

[Rimini]

@Severus69 Si scusa 🤦‍♂️, sono i numeri dei trasformatori di uscita! Infatti il mio ha lo stesso numero del tuo. Inizialmente i numeri erano stampigliati mentre successivamente applicarono le etichette adesive, come nel mio e nel tuo caso.

Vale comunque il discorso fatto sopra, i due circuiti si distinguono dal numero del trasformatore di uscita, 3921 prima e 8778 poi. Tu quale hai?



[Severus69]

@Rimini Sul mio ci sono gli 8778.

[Rimini]

@Severus69 Quindi è la versione già modificata. Gli schemi elettrici che si trovano normalmente sono quelli della prima versione, per cui si  deve prestare attenzione.

Nel link sotto, del bel sito dedicato alla Leak, troverai il circuito del tuo nella sezione 'Stereo 20' > 'Owner Manual page 3 (with ciruit for 8778 output transformers / grey chassis)'

http://44bx.com/leak/leak_ccts.html

Si parla di chassis grigio ma i T.U. sono gli stessi del tuo.

Comunque non mancano variazioni non rese pubbliche. Sul mio p.e. la R5 è bypassata da una resistenza ed un condensatore (in serie). Non mi pare che questa modifica/aggiornamento sia presente sugli schemi elettrici disponibili, nonostante ciò la trovi sugli amplificatori delle ultime serie.

Da brevi prove di ascolto, togliendo e rimettendo il bypass R/C, non mi pare ci siano differenze, pertanto ritengo che l'obiettivo dei progettisti fosse una maggior stabilità di funzionamento.
