Pioneer A757 non emette alcun suono

[ruspa]

Buonasera a tutti,

avrei un problema con un Pioneer A757 che si accende ma non sento scattare i relais e pertanto resta muto.

Premetto che i finali sono perfettamente funzionanti.

Qualcuno può aiutarmi? Sono in un vicolo cieco.

Ringrazio anticipatamente





[BEST-GROOVE]

@ruspa  sai se possiede il solo fusibile di alimentazione?
Quando è stato l'ultma volta che l'hai usato funzionante?

[TheoTks]

11 ore fa, ruspa ha scritto:

Premetto che i finali sono perfettamente funzionanti.

se i finali sono funzionanti (e ovviamente, se è presente la tensione duale) e non c'è DC alle loro uscite, controllerei il complesso circuito che comanda i relè, a partire dalla loro tensione di alimentazione

(se dipende dal circuito relè, è comunque possibile controllare con l'oscilloscopio il segnale all'uscita dei finali)

Dovresti anche specificare se è il 757 MKII

[ruspa]

@TheoTks Scusate volevo dire che non è un MKII è il classico 757 con due trsformatori ma non si tratta di un doppia alimentazione



@TheoTks Buonasera vi ringrazio per la disponibilità, in particolare saluto Theo che già una volta mi ha dato una mano a risolvere una bella "rogna". Tornando a noi specifico che si tratta di un MKII tra l'altro tenuto molto bene. Visto che possiedo l'oscilloscopio chiedo a Theo che tipo di segnale dovrei vedere all'uscita dei segnali e dove dovrei inserire i puntali. Scusa la domanda banale ma questo ampli mi sta facendo.

[TheoTks]

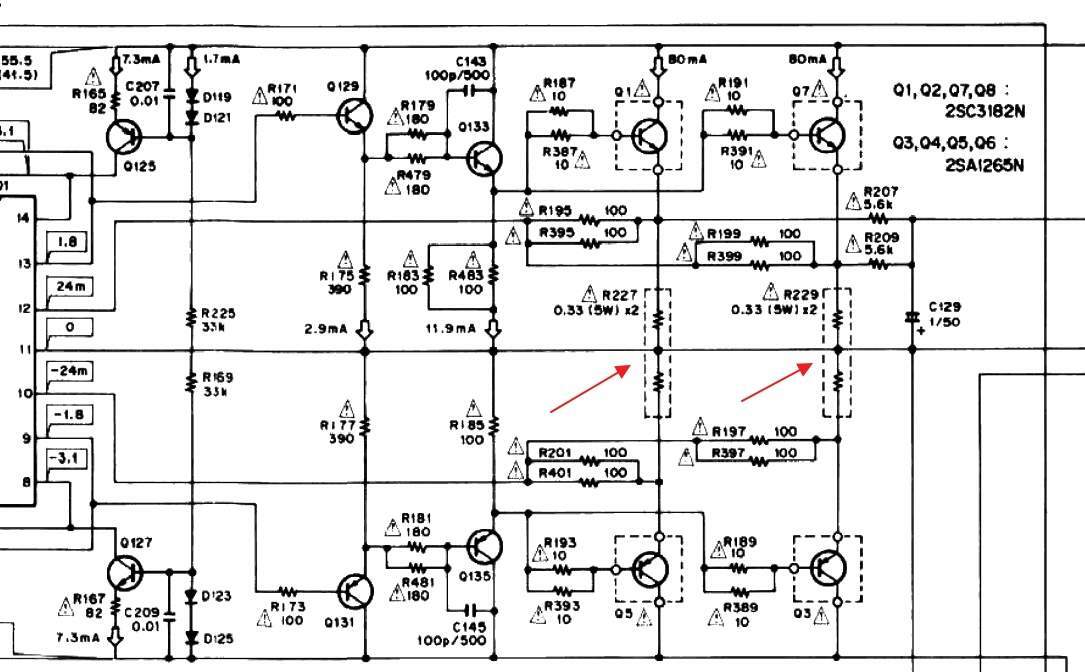

Prima di altre prove misura la tensione continua nei punti indicati, ovvero nel punto di incrocio degli emitter dei finali, che deve essere tendente a zero (+- 0.1V.). Se c'è tensione superiore a +- 1V è segno che il difetto dipende da quel canale.

[ruspa]

Grazie Theo torno lunedi e alla sera faccio questa prova e ti faccio sapere

Grazie ancora

[ruspa]

Ciao Theo ho eseguito le misure che mi hai detto e sono corrette, posso fare altre prove?

Potrebbero essere i relays andati?



[TheoTks]

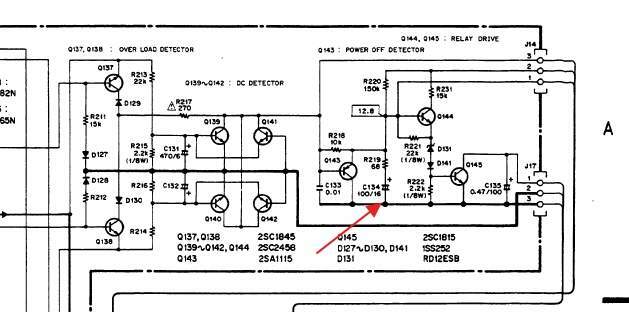

Purtroppo è un apparecchio molto complesso e a distanza piu che tanto non si puo dire; occorrerebbe innanzitutto provare, con oscillo e generatore, se tutti gli ingressi sono funzionanti, e tutti i comandi rispondono (questo per vedere se manchi qualche alimentazione) e, solo in caso affermativo, si puo passare ai relè; anche qui il circuito è complesso, oltre al ritardo, ci sono controlli di clipping, di apparecchio acceso, della dc dei 2 canali, il tutto a componenti discreti. posso solo suggerire di provare a cambiare questo condensatore (sperando che lo schema sia della stessa versione)

-
