Filtro 6db ottava per tweeter

[Akla]

Salve  vorrei la vostra opinione sull utilizzo di un condensatore posto in serie al tweeter  per realizzare un semplice  filtro 6db ottava  passa alto con  ft 6  kilohertz  ho  calcolato  circa 2.2  microfarad   con Z di 8 ohm  grazie.e' corretto ? Secondo voi?

[audio2]

che tweeter è ? lo attenui , si - no come ?

[Akla]

@audio2 il tweeter r a tromba con un spl di 105 db 2.83 volt  su 8 ohm  gamma 6 khz  25 khz non va attenuato

[audio2]

@Akla scusa ma così non è che si riesce. è un piezo ? non va attenuato perchè lo piloti a parte ?

[Akla]

@audio2 no non e piezoelettrico  ma un componente pro di beyma con tromba a guida d onda. Con impedenza nominale di 8 ohm. I piezo van bene per gli antifurti  alcuni su dalquist  ma  ho dei seri dubbi sulla qualita  inferiore alla serie beyma pro.

[audio2]

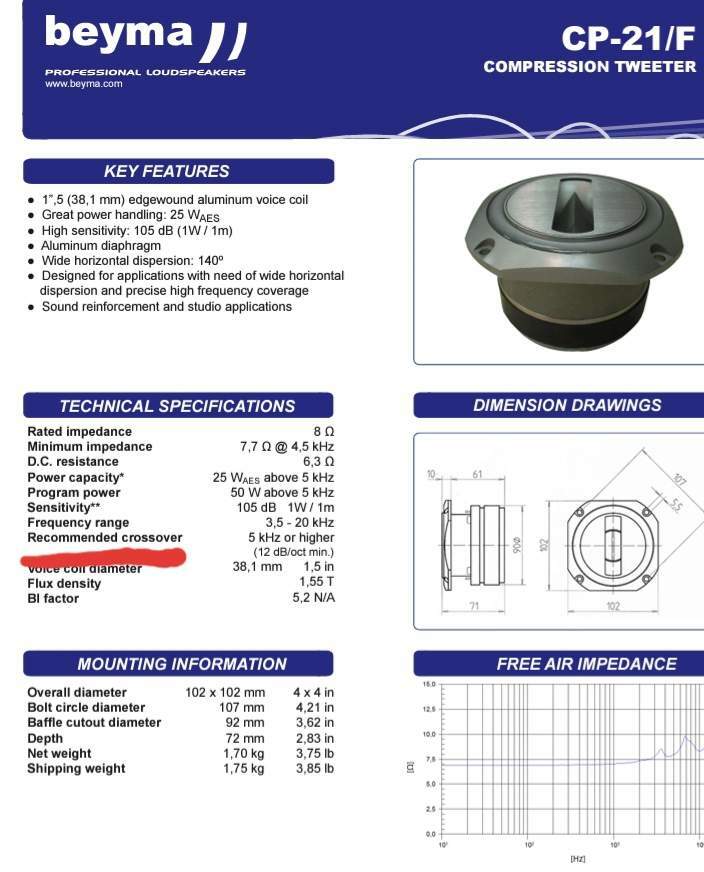

ok allora non è un piezo, è il cp 21 ? come fai ad avere un sistema che nei medio bassi ti da 105 db ?

sei in bi - ampli ?

[Akla]

@audio2 sistema trs 225 professional control monitor JBL  102 db  spl 2.83 volt si 4 ohm a 1 metro. La tromba hds 250 JBL  decade a partire dai 12 khz la presenza di un tweeter con pari efficenza e necessario  .va aggiunto esternamente



https://www.google.com/search?q=beyma+tweeter+a+guida+d+onda&oq=beyma+tweeter++a+guida+d+onda&aqs=chrome..69i57j33i10i160.21124j0j7&client=ms-android-samsung-ss&sourceid=chrome-mobile&ie=UTF-8#imgrc=5MSB9HCiLR85jM



[audio2]

io ti potrei consigliare di metterci una resistenza in serie di valore compreso tra  8 - 12 ohm, devi provare

ed in aggiunta a questa sempre in serie un condensatore tra 1 e 2 mf, bisogna provare anche qua.

[Akla]

@audio2 perche la resistenza in serie? il valore si e ok varia tra i 2.2 micro e i 3.3 micro  cartaolio o poliestere di buona  qualita wima ad esempio. L impedenza resistiva reattanza esclusa sale tra i 16 e 20 ohm  piu la reattanza a fr sotto i 6khz



[audio2]

se da 105 lo devi allineare a 102 il valore della resistenza più o meno quello è.

con una resistenza in serie ti cambia anche il valore del condensatore che ci devi

mettere, facile che sarà più vicino a 1 mf che non 2 mf, lascia stare i 3 mf per un taglio

così alto.

[Akla]

@audio2 e piu conveniente biamplificare separatamente il tweeter oppure in parallelo al cross over esistente  tenendo conto  che l impedenza dei medio bassi e 4 ohm mentre il tweeter  e 8 ohm che impedenza viene vista ai morsetti ampli con l ultima soluzione?. Grszie

[audio2]

allora, se hai già un ampli col guadagno regolabile e riesci con i collegamenti , ci metti un condensatore da 2 mf provare costa poco e provi.

se vuoi fare un discorso tutto passivo l' impedenza finale si abbassa, ma con una resistenza in serie di alto valore aiuti un pò l' ampli che comunque se è stabile a bassa impedenza è meglio. quando hai messo in parallelo il tweeter con la resistenza se hai un tester misuri la resistenza di tutto il sistema, aggiungi un 20% circa ed hai un valore che può assomigliare all' incirca all' impedenza media. adesso i tecnici inorridiranno ma più o meno così viene.

[Ulmerino]

@Akla per quella tipologia di tweeter sarebbe più indicato almeno un 12db/oct. , nel caso si voglia utilizzare un passa-alto a 6db userei un condensatore di 1/1,2 microfarad, non di più

[Ulmerino]

[Akla]

Nel caso si metta in parallelo al cross over  esistente   consideriamo che i medio bassi sono da 4 ohm e il tweeter 8   la soluzione di sudio 2  mi sembra un po approssimativa  grazie



[audio2]

4 + 8 l' impedenza scende sotto i 3, ma non è che per forza devi bruciare l' ampli.

comunque dalle foto che hai postato di ciofeche ne hai una montagna, una più una meno

cosa vuoi che sia. ihihihih

[Akla]

@audio2 2.75 ohm  senza contare le rotazioni di fase  comunque usando un ampli s tubi  con udcita 4 ohm  penso sia tollerabile ..... l impedenza in continua per crossover e altoparlanti e pari a 5.5 ohm   a questo punto  usero  un ampli dedicato  in questo modo e possile calibrare  le uscite per un programma musicale  pari a 102 db di spl 2.83 volt su 4 ohm per l unita mefio bass iidem x il tweeter piu che sufficiente per qualsiasi fonte musicale   la distorsione dell ampli   erogata su 4 ohm pari a 2.83 vplt x 102 db  e immusurabile.   In foto Hd 250  e driver in titanio JBL professional 1500 hz  12khz  con discreta linearita il tweeter a guida d' onda beyma e un normale completamento in un monitor da studio

[Ulmerino]

L'impedenza finale si abbasserà solo dove le frequenze si sovrappongono,  ipotizzando un taglio a 6/7 khz la richiesta energetica in quella zona dello spettro audio (e con quella efficienza) é di tutto riposo per qualsiasi amplificatore...io collegherei tranquillamente il tweeter in parallelo al diffusore.
