Morsetti di potenza JBL L112, accetto consigli!

[Stefano86TV]

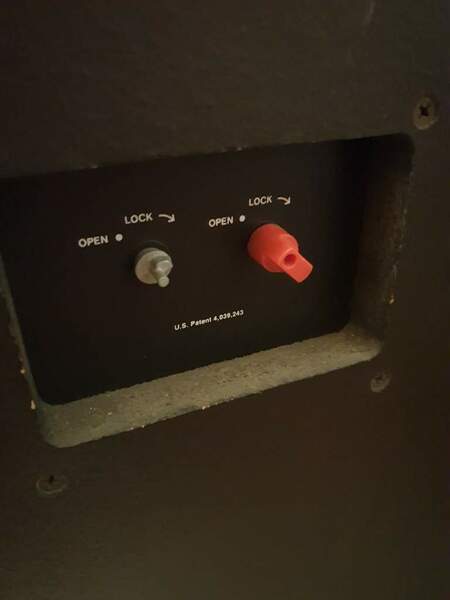

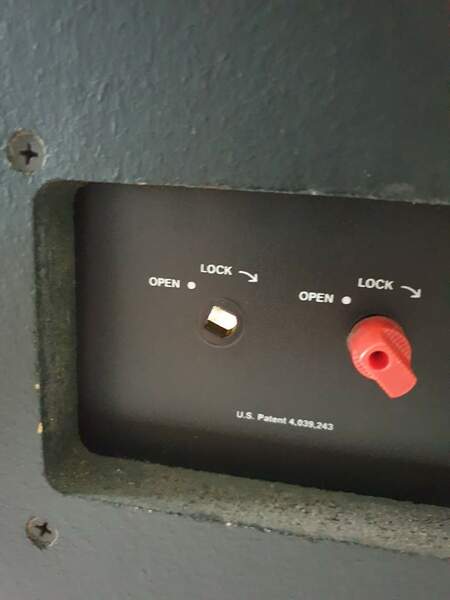

Ciao a tutti, come potete vedere dalle foto un connettore da un quarto di giro delle mie JBL L112 si è rotto. Che faccio ora? La vedo dura trovarne uno originale di ricambio. Mi conviene montare dei connettori moderni che accettano banane? Se si, quali? Con un pò di manualità, posso riuscirci da solo?

Grazie a tutti!

[joe845]

diciamo che se non si trova il pezzo di ricambio ci sarai costretto. se hai un minimo di manualità e un saldatore non dovrebbe essere una cosa difficile...

G

[Akla]

@Stefano86TV li ho sostituiti da tempo  con morsetti a vite di ottima qualita placcati   suonano ancor meglio  cambiali

[Stefano86TV]

@Akla i classici che accettano anche banane?

[Akla]

@Stefano86TV si delle boccole nero rosso di dimensioni adeguate che non sporgano eccessivamente  .togli il woofer sposti la lana di roccia  e accedi ai morsetti  li sviti  saldi i fili un lavoretto di un oretta con calma  e vedrai che migliorano sensibilmente  quelli originali hanno 30 e passa anni  e accettano fili di sezione ridotta .1 1.5 mm

[Stefano86TV]

@Akla non ho mai tolto il woofer dalle 112. Devo prestare qualche attenzione particolare? La lana di roccia posso toccarla tranquillamente? Si sposta facilmente? Pensa che io avrei provato ad accedere da dietro. Il foro pasante sulla placchetta è "universale" o mi conviene prima smontare i vecchi, misurare il foro, e poi cercare i connettori? Grazie mille

[Akla]

@Stefano86TV togli   le viti  il woofer esce tranquillamente  la lana di roccia la sposti mettendo i guanti   togli i vecchi svitandoli da dietro  spostando la lana di roccia e misuri i fori questo lavoro

-l ho fatto dieci anni fa  presta attenzione al woofer  perche dopo anni in sede  resta incollato alla sede interna  ma e un lavoro semplice fatto ovviamente con attenzione segna i cavi positivo e negativo o segnati i colori  metti i nuovi morsetti  invili i contatti che avrai saldato ai fili  e suoneranno meglio sicuramente.

[Stefano86TV]

@Akla seguirò tutto alla lettera. Grazie

[Stefano86TV]

@Akla Ho seguito le tue istruzioni e sono riuscito ad accedere ai morsetti. A questo punto però, devo fare i conti con quel foro "irregolare". Solitamente viene e ripassato col trapano per renderlo rotondo? Grazie

[Akla]

No non allargando con una punta  la parte della boccola lo nasconde bene  perche lo dico per il motivo che se un domani cambi idea  si vede  lascia cosi e infila la parte filettata della boccola  la copertura la nasconde al piu quello che serve ma a me non e servito sllargarlo quel poco 5 decimi per infilare la parte filettata. Lo so che irregolare ma non comporta nulla  all applicazione e suo funzionamento i dadi di serraggio vanno stretti bene sl piu se vuoi un po di frenafiletti blu pochissimo per evitare che si allentino

[qzndq3]

@Stefano86TV Concordo con tutto quello che ha scritto @Akla , è esattamente quello che ho fatto sulle mie L56, a partire dal non allargare il foro dei morsetti sulla cassa.



[Stefano86TV]

Chiaro. Il diametro passante di quel foro è 6 mm. Cerco dei morsetti adatti.



P.s.: prima di toccarle con un trapano c'avrei pensato 100 volte

[Akla]

@Stefano86TV bravo sei sulla via giusta buon lavoro

[VinZ80]

@Stefano86TV ciao, alla fine hai sostituito i morsetti? Quali hai montato?
Ciao, Enzo

[Stefano86TV]

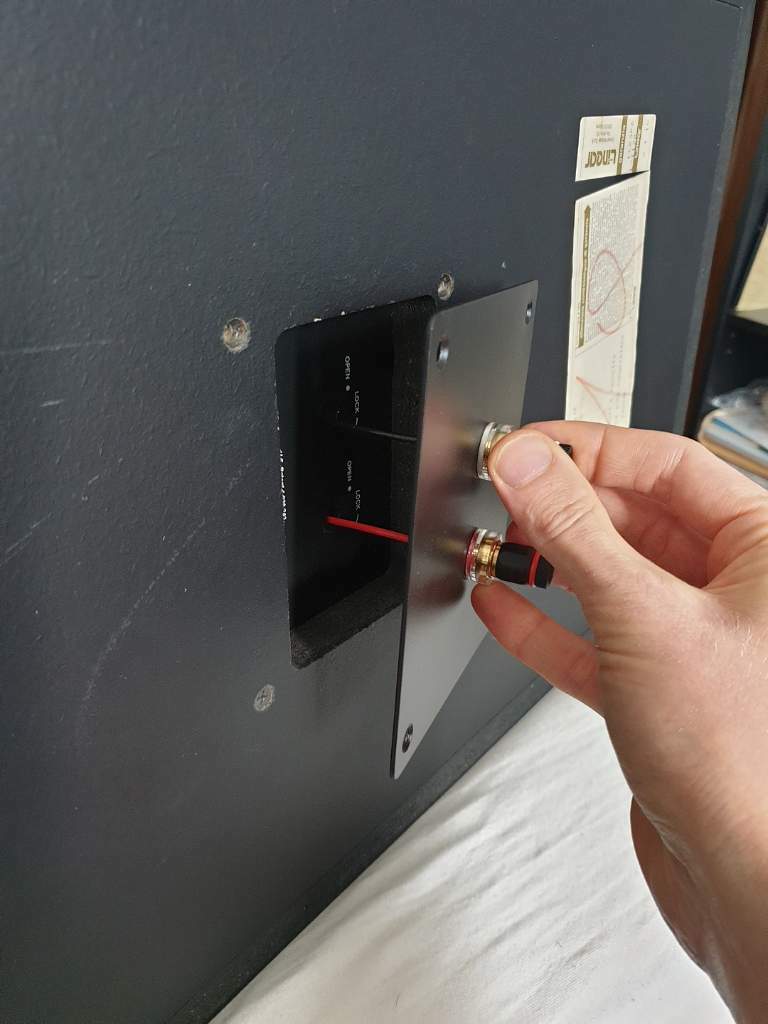

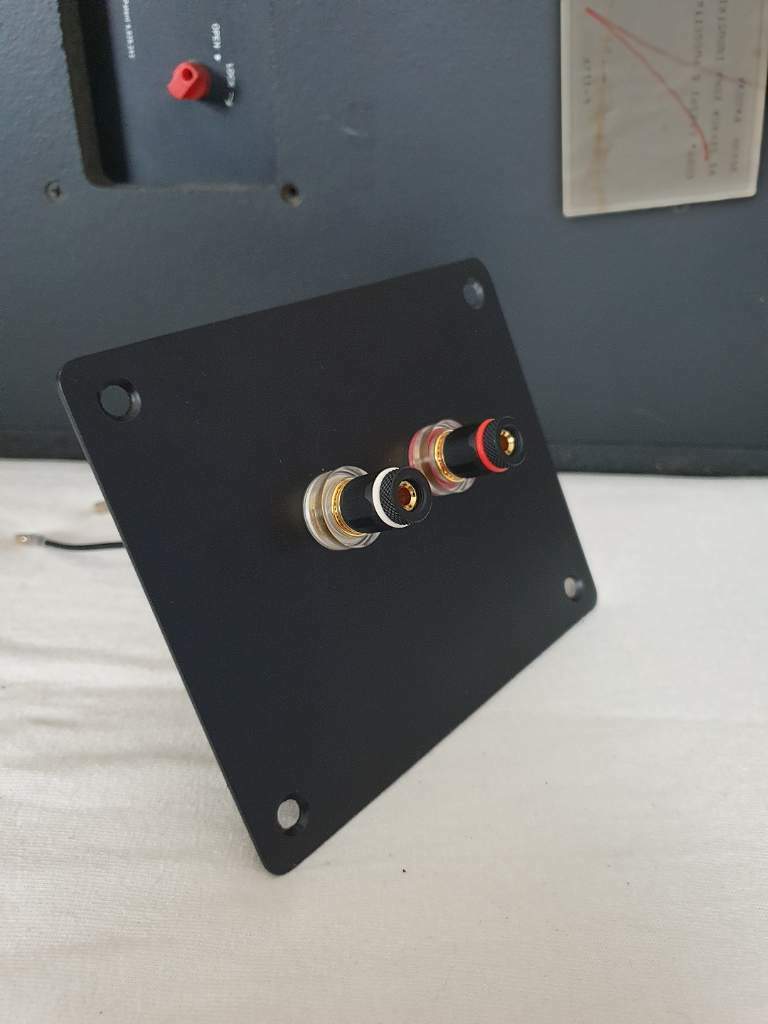

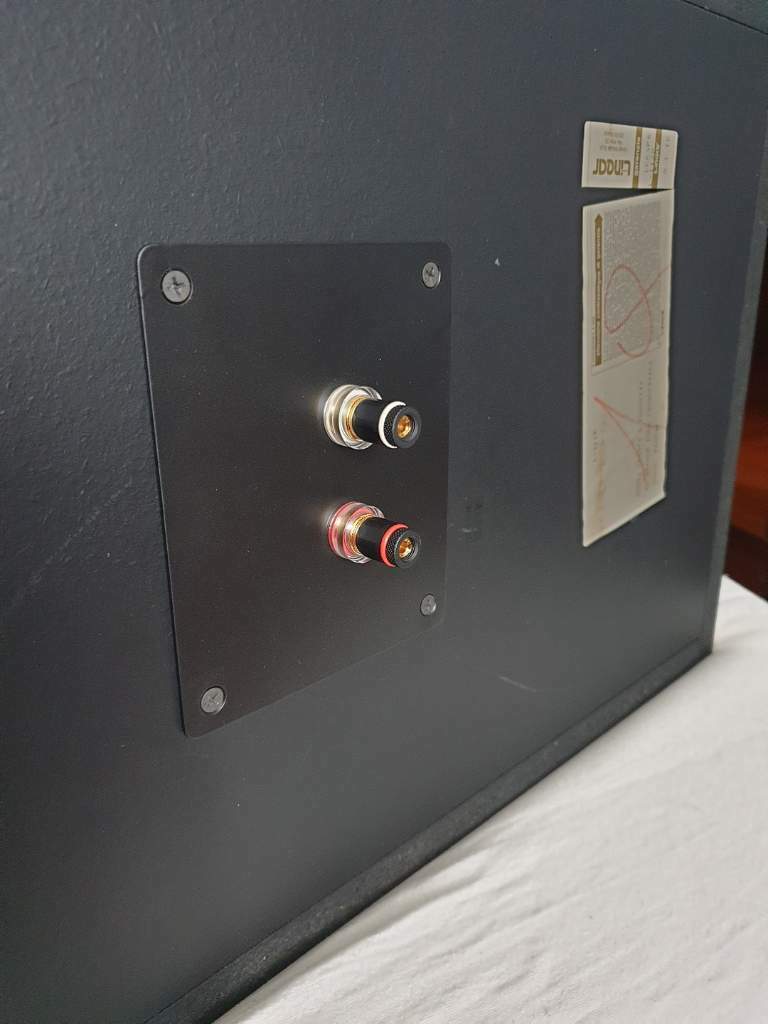

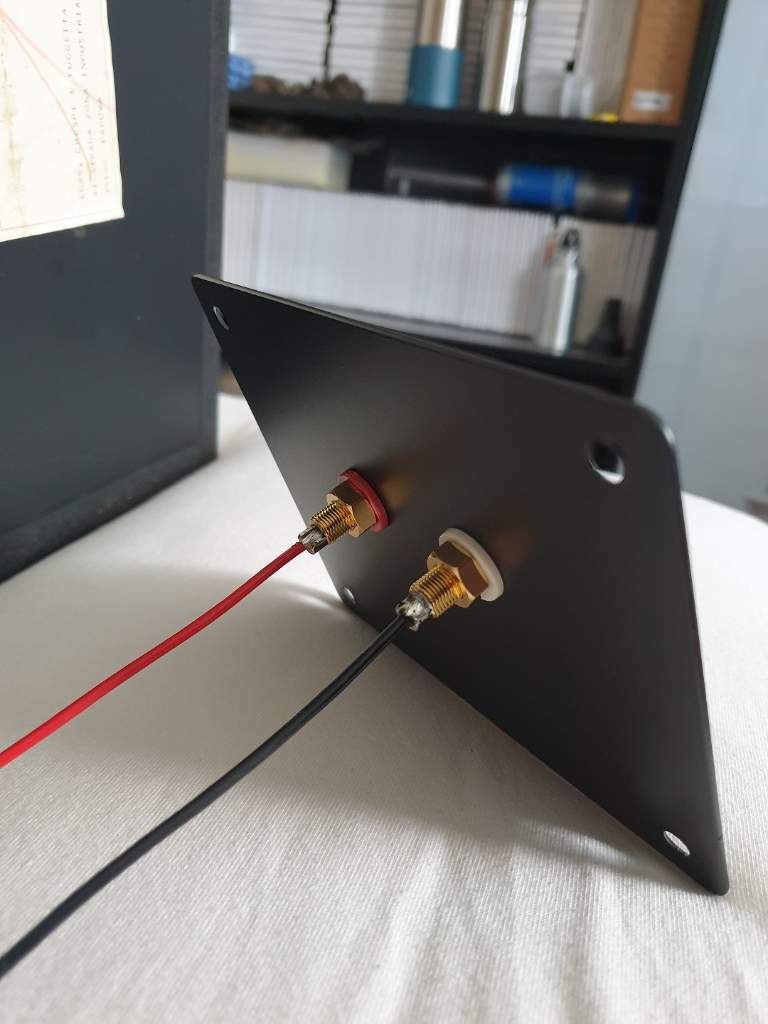

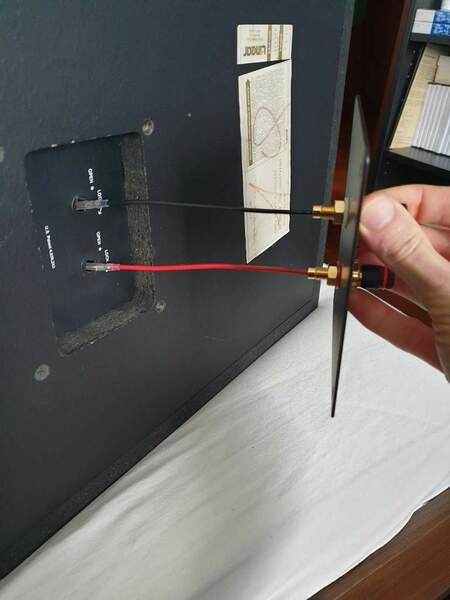

@VinZ80Scusate il ritardo. Ho risolto così (vedi foto). Ho cercato a lungo dei morsetti di buona fattura che passassero in quel foro, ma non ho trovato nulla. Per cui ho aggiunto una placca esterna e sfruttato il foro esistente come passaggio cavi. Ora i nuovi connettori (di buona fattura) sporgono un pò, però ho non ho intaccato l'originalità dei diffusori.

[VinZ80]

@Stefano86TV ti ringrazio! Ottima soluzione in effetti, ma dove hai trovato la basetta della stessa misura?

Ciao, Enzo

[Stefano86TV]

@VinZ80 Ho preso le misure, le ho tagliate a laser e poi fatte verniciare a polvere. Ovviamente i due fori per i connettori sono adatti a quelli che ho preso io. Il laserista me ne ha fatte due o tre in più. Sono al grezzo, ma se servono a qualcuno gliele posso dare

[VinZ80]

@Stefano86TV ho capito, la soluzione come ho detto sopra è ottima, però non è proprio "plug&play" diciamo...

Ciao, Enzo
