Alzabraccio/cue lift: informazioni sul funzionamento

[Panofsky]

Vorrei imparare, per costruirmene uno, come funzioni l'alzabraccio

Quello che ho capito è che la levetta comanda un perno dotato di un eccentrico che agisce sulla base di un'asta alla cui estremità superiore è fissato l'elemento orizzontale che permette di alzare il braccio

Quello che invece non ho capito, è come si ottiene quel movimento fluido quando il dispositivo scende: mi farebbe pensare ad un dispositivo pneumatico, però escludo la presenza di olii di vario genere, per almeno due motivi: primo non ho mai visto perdite, anzi ho visto dispositivi senza un fondo che potesse raccogliere l'eventuale olio, secondo non mai sentito nessuno che parlasse di rabboccchi, pulizie, o quale olio fosse migliore

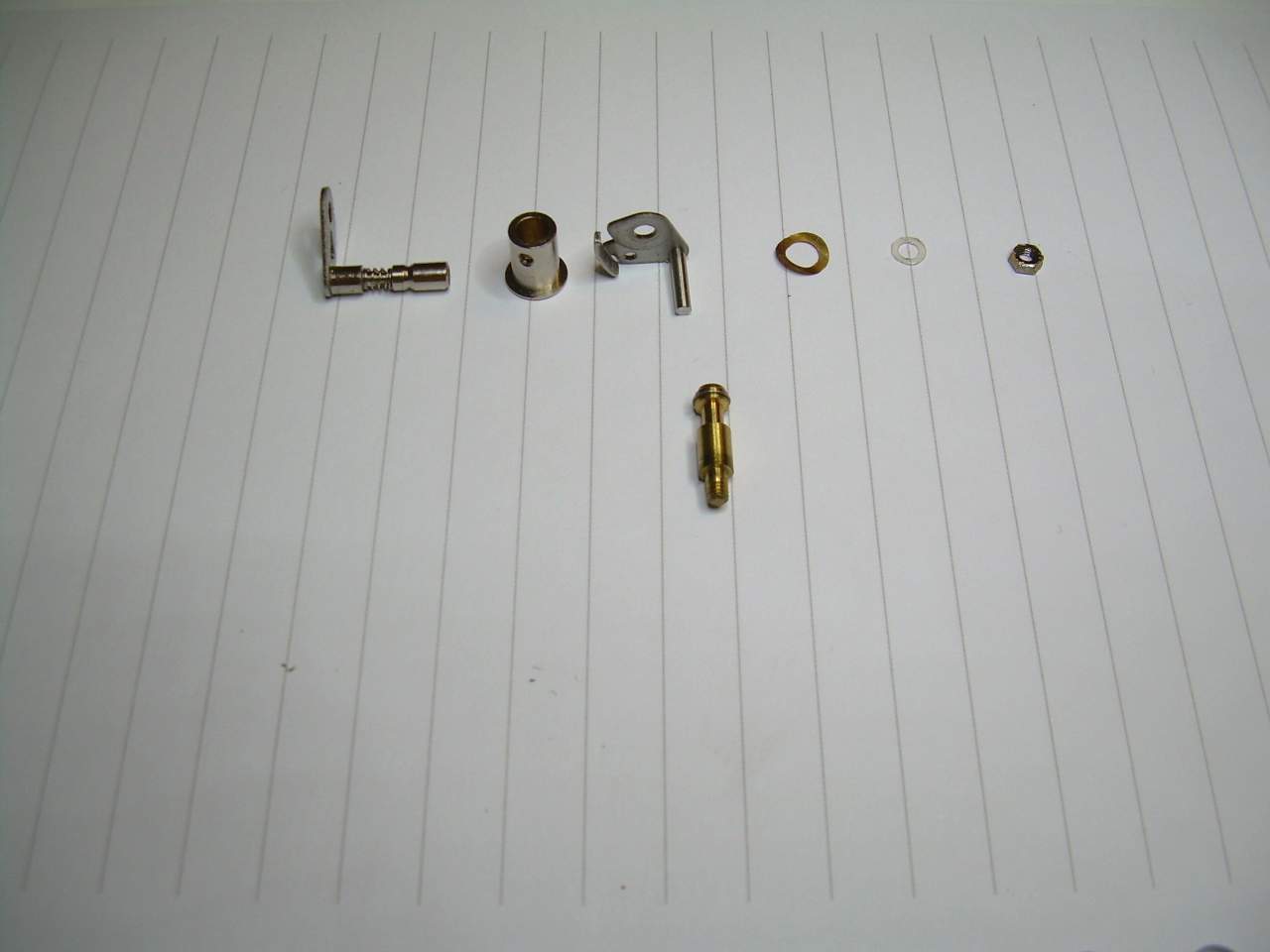

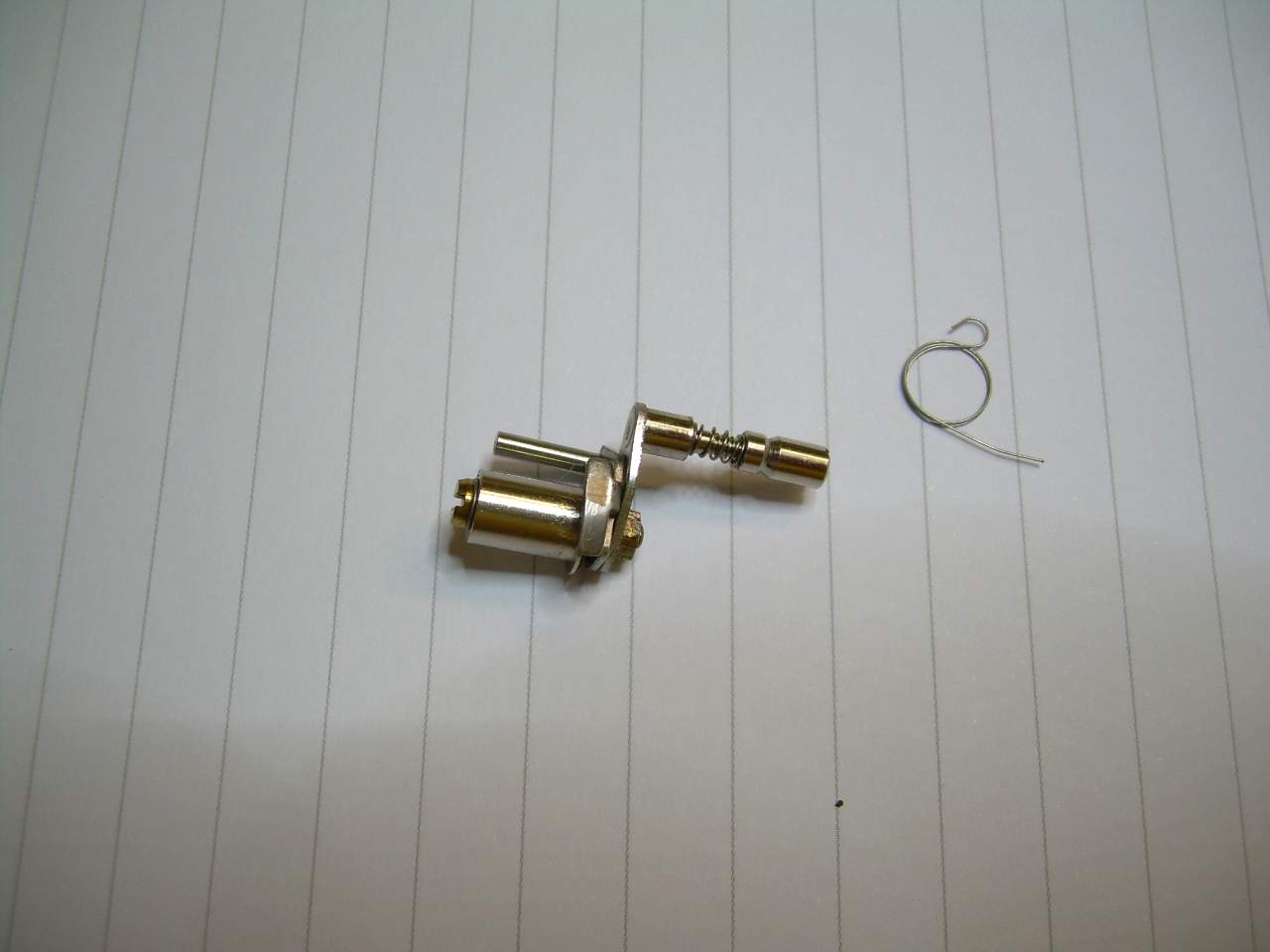

Le foto di dispositivi smontati mi sono state d'aiuto a capire la prima parte (eccentrico, asta, ecc.) ma la seconda parte della questione rimane al buio

Infine, la presenza di dispositivi di tali caratteristiche anche in giradischi di qualità infima mi fa pensare a qualcosa di estremamente semplice, ma non riesco ad arrivarci...

In commercio ce ne sono tanti, ma a cifre folli (almeno 70/90€), per cui vorrei cimentarmi a costruirmene uno da me

Chi mi saprebbe aiutare?

[maxbara]

Dentro è contenuto olio al silicone ad alta viscosità (500 -600 - 800 dipende anche dalla lunghezza del braccio e dalla leva)

[Oscar]

@Panofsky dentro vi è del grasso mooolto appiccicoso che rallenta il movimento del pistone e molla.

Devi cercare quello usato per gli ammortizzatori delle macchinine telecomandate, quello piu denso che trovi.

Sono classificati secondo una scala chiamata Centistokes

[BEST-GROOVE]

@maxbara  tutto giusto riguardo l'olio siliconico, solo la viscosità non è esatta; mediamente si usa il 250.000/300.000 cts  se non ci sono grosse tolleranze di sorta e lo si vuole far scendere leggermente allegro, altrimenti c'è il 500.000 cts  oppure il 1.000.000 cts ma quest'ultimo è raro usarlo......volendo e avendo sia il 300.000 cts o un valore più basso e il 500.000 cts si può fare un mix se il grasso con il valore più basso avesse una discesa troppo veloce.
Insomma si può giocare con le miscele, non serve un quintale ma è sufficiente metterne un po' nella gola o nelle gole del pistone, una leggerissima passata a tutto il cilindro e un pizzico nel perno della leva per averla ammortizzata nel movimento e il gioco è fatto; solitamente utilizzo il 500.000cts.





[Panofsky]

quindi praticamente state parlando di grasso?

[BEST-GROOVE]

4 minuti fa, Panofsky ha scritto:

quindi praticamente state parlando di grasso?



a quelle densità l'olio diventa grasso ma sempre olio si tratta è questione di centrifughe e qualche additivo per renderlo più o meno denso,  infatti capovolgendo il contenitore anche se molto lentamente (dipende dalla densità) prima o poi scende sul fondo .....

[maxbara]

Hai ragione Best, sono andato a memoria… non mi ricordavo più.. l’ho usato 12/13 anni fa e da ragazzo lo mettevo nei differenziali dei fuoristrada a scoppio

[Panofsky]

@BEST-GROOVE grazie, come sempre sei preparatissimo chissà quanti ne hai restaurati!

Di che tolleranze stiamo parlando, tra lo stantuffo e la sua "camicia"? io posso realizzare pezzi in stampa 3D, quindi se parliamo di 1/10 o giù di lì mi risulta difficile vista la rugosità delle stampe; immagino centri anche la "forza" (k) della molla...

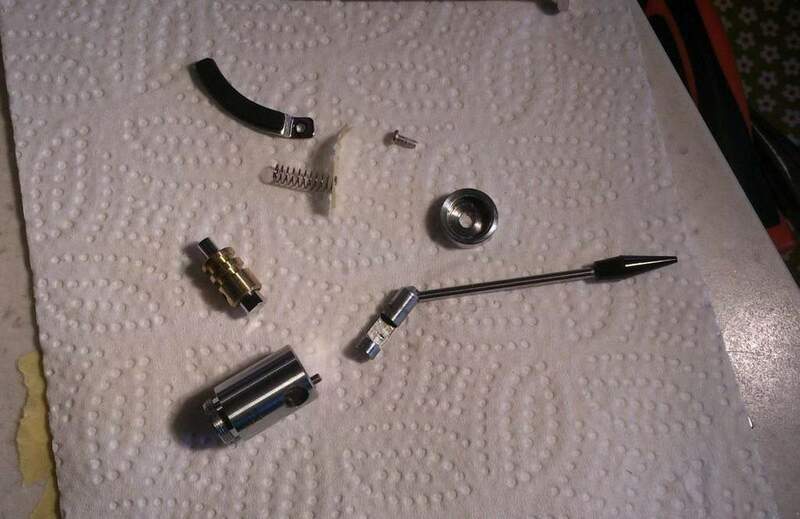

Riferendosi alla foto postata nel primo messaggio, le due gole del pezzo in ottone ospitano o-ring oppure sono "serbatoi" per il grasso?

[BEST-GROOVE]

@Panofsky  sono serbatoi x il grasso, niente OR che altrimenti non scende nulla.

Tolleranze? Difficile dirlo si va a occhio ...se con il 250000cts scende veloce o si passa al 300000 oppure al 500000 se scende troppo lento con quest'ultimo si fa un mix con i valori....va provato di caso in caso.

Io amo la discesa lenta in modo che una volta abbassata la leva ho tutto il tempo x andare a sedermi senza sia già iniziato il disco.

[Panofsky]

7 minuti fa, BEST-GROOVE ha scritto:

Tolleranze? Difficile dirlo si va a occhio

ma hai un'idea di un ordine di grandezza ?

poi stampando in 3d forse faccio prima a fare n stantuffi con diverse tolleranze che comprare diversi grassi, anche se l'idea del mix di due olii diversi è interessante

immagino che il meccanismo debba avere un fondo

riscontro che i meccanismi per l'SME 3009 hanno il meccanismo camma/perno al di sotto all'esterno: è la viscosità dell'olio/grasso che impedisce di colare fuori dallo spazio perno/boccola?

.

finalmente adesso mi spiego tutte quelle offerte di "tonearm damping fluid" su ebay: e io che pensavo fossero per lo smorzamento del braccio stesso (tipo Townshend Audio o anche quell'accessorio per gli SME) e mi stupivo della sconfinata offerta di damping fluid rispetto al numero di bracci che prevedono una tale eventualità...  boccalone!

[BEST-GROOVE]

14 minuti fa, Panofsky ha scritto:

ma hai un'idea di un ordine di grandezza ?

veramente no saranno decimi penso....

[Oscar]

Bisogna tenere in considerazione anche la molla e la sua elasticita.



[Panofsky]

Grazie mi avete dato un casino di idee

Adesso qualche giorno (o meglio qualche settimana) e concludo qualcosa



[Panofsky]

@BEST-GROOVE sto cercando l'olio 500.000 cts

volendo spendere poco, ho trovato QUESTO

l'unità di misura è diversa, ma il 500.000 torna

sarebbe conforme?

[BEST-GROOVE]

@Panofsky  ritengo che indicando 500000 sia sufficente x convincersi sia quello che serve a te senza tema di smentita.

Se nella tua cittá o in zona che tu sappia esistesse un negozio di modellismo puoi prenderlo li, risparmieresti quanto meno le spese di spedizione.
