Alzabraccio/cue lift: informazioni sul funzionamento

[Panofsky]

Grazie @BEST-GROOVE l'ultimo negozio di modellismo ad Aosta ha chiuso una ventina di anni fa, e la cosa rode anche per altro... (ho proprio scelto un'inserzione senza spese di spedizione)

Parlando di grasso, ne approfitto per chiederti direttamente: un collega mi ha chiesto se gli cambio una cinghietta ad un Technics SL-10 e nel frattempo dare una revisione agli ingranaggi: qual è il grasso giallognolo/arancione che si vede in foto? con cosa si toglie (per sostituirlo con uno nuovo)?

[BEST-GROOVE]

1 ora fa, Panofsky ha scritto:

qual è il grasso giallognolo/arancione che si vede in foto? con cosa si toglie (per sostituirlo con uno nuovo)?

non ho idea della composizione presumo sia grasso comune ma è solo un'ipotesi.... quello scuro invece dovrebbe essere grasso grafitato.
Inizialmente volevo lasciare gli ingranaggi al proprio posto, pulendoli il meglio possibile ma il lavoro non mi piaceva e avrei perso un sacco di tempo; alla fine li ho smontati cordino compreso e lasciati una notte in un contenitore riempito di Chante claire, poi con un vecchio spazzolino da denti ho rimosso cosa rimaneva, risciaquati come si deve e messo grasso bianco al litio senza esagerare rispetto alla casa aggungendone un velo anche nei perni e nella corda.



Una fase durante lo smontaggio degli ingranaggi e della camma senza fine....





Se a quanto par di capire vuoi fare un bel lavoro controlla prima di smontare tutto anche la discesa frenata del braccio che solitamente tende con il tempo ad essere violenta (almeno sul mio lo era) smonta il lifter, puliscilo e ingrassa bene sempre con il 500000 cts, otterrai una discesa più dolce a meno che al proprietario non vada bene così come si trova.








Dovrai smontare anche la scheda elettronica sotto il coperchio per raggiungere gli  ingranaggi controlla se non hai un capacimetero che i piedini dei condensatori non siano ricoperti di verderame indice che stanno perdendo elettrolita con tragiche conseguenze per le piste dello stampato e di tutto il resto...addirittura ho trovato un condensatore completamente morto (anche se "apparentemente" sembrava funzionava tutto)  ma nel mio caso il recap lo avrei fatto comunque a prescindere.










[Bazza]

@Panofsky il 500000cts l'ho preso questo luglio su eBay da un negozio per modellismo mi pare di Trieste o li vicino ma cercando tra i miei acquisti non lo dà disponibile. Se ti serve ne ho ancora un po', casomai contattami in privato.



[Panofsky]

Grazie @Bazza ma ho già comprato quello che linkato sopra

[maxbara]

@BEST-GROOVE in occasione di questa discussione ho riempito di nuovo l’alzabraccio ed ora non devo più lanciarmi sulla poltrona a razzo.. non mi ricordavo quanto fosse lento da nuovo..

ho usato il 500k e il Milione per la levetta così è bella duretta

[BEST-GROOVE]

6 minuti fa, maxbara ha scritto:

ho usato il 500k e il Milione per la levetta così è bella duretta



ottimo, ti soddisfa la discesa oppure è soporifera?

[Panofsky]

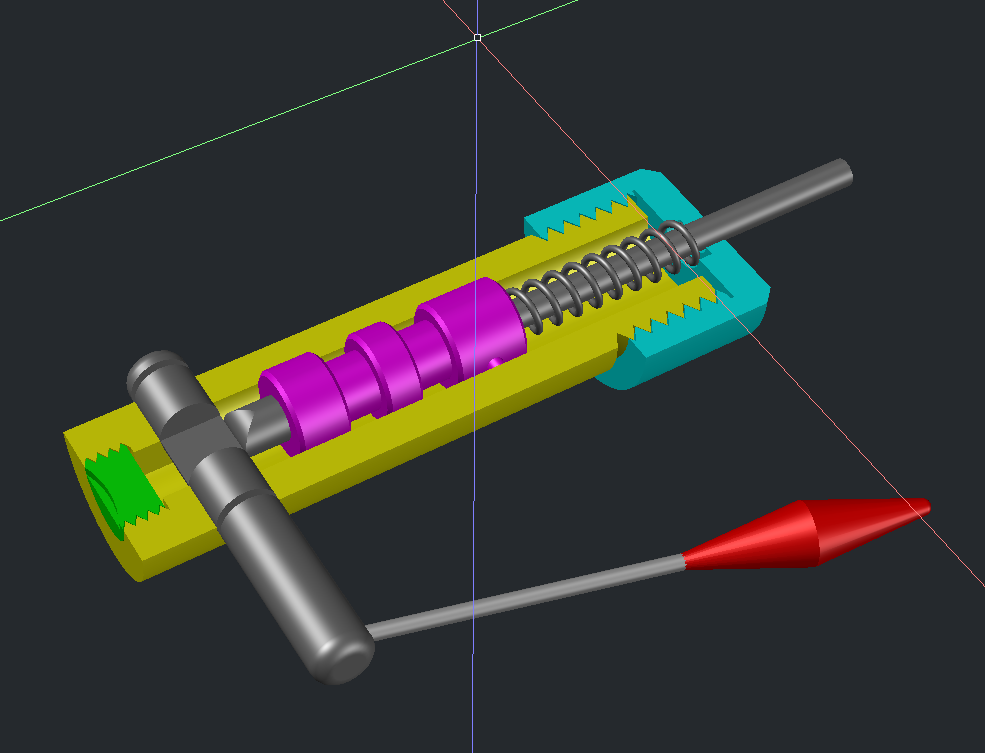

Per adesso il progetto è pronto, ora si stampa e si vede come va (parti colorate in stampa 3d, parti grigie in metallo)

I parametri su cui intervenire direi che sono:

- forza della molla: facile, basta togliere una spira e riprovare

- gioco tra camera e stantuffo: medio, basta stampare stantuffi con diverso diametro

- olio: difficile, non voglio comprare tanti olii diversi, ho preso il 500k e va bene lui

[BEST-GROOVE]

7 minuti fa, Panofsky ha scritto:

Per adesso il progetto è pronto, ora si stampa e si vede come va (parti colorate in stampa 3d, parti grigie in metallo)

I parametri su cui intervenire direi che sono:

- forza della molla: facile, basta togliere una spira e riprovare

- gioco tra camera e stantuffo: medio, basta stampare stantuffi con diverso diametro



Fico!!!

[maxbara]

@BEST-GROOVE va benissimo… non sono mai stato un fulmine.. ora mi siedo, mi metto in bocca la pipa, prendo il calice di grappa, e sento il toc della puntina che tocca il disco… che benessere..

[Panofsky]

Primo timido progresso

Escursione 4mm, dovrebbe bastare

La parte di discesa della levetta più "smooth" avviene quando lo stantuffo è già tutto abbassato

Lavorerò sul profilo dell'incavo dell'albero

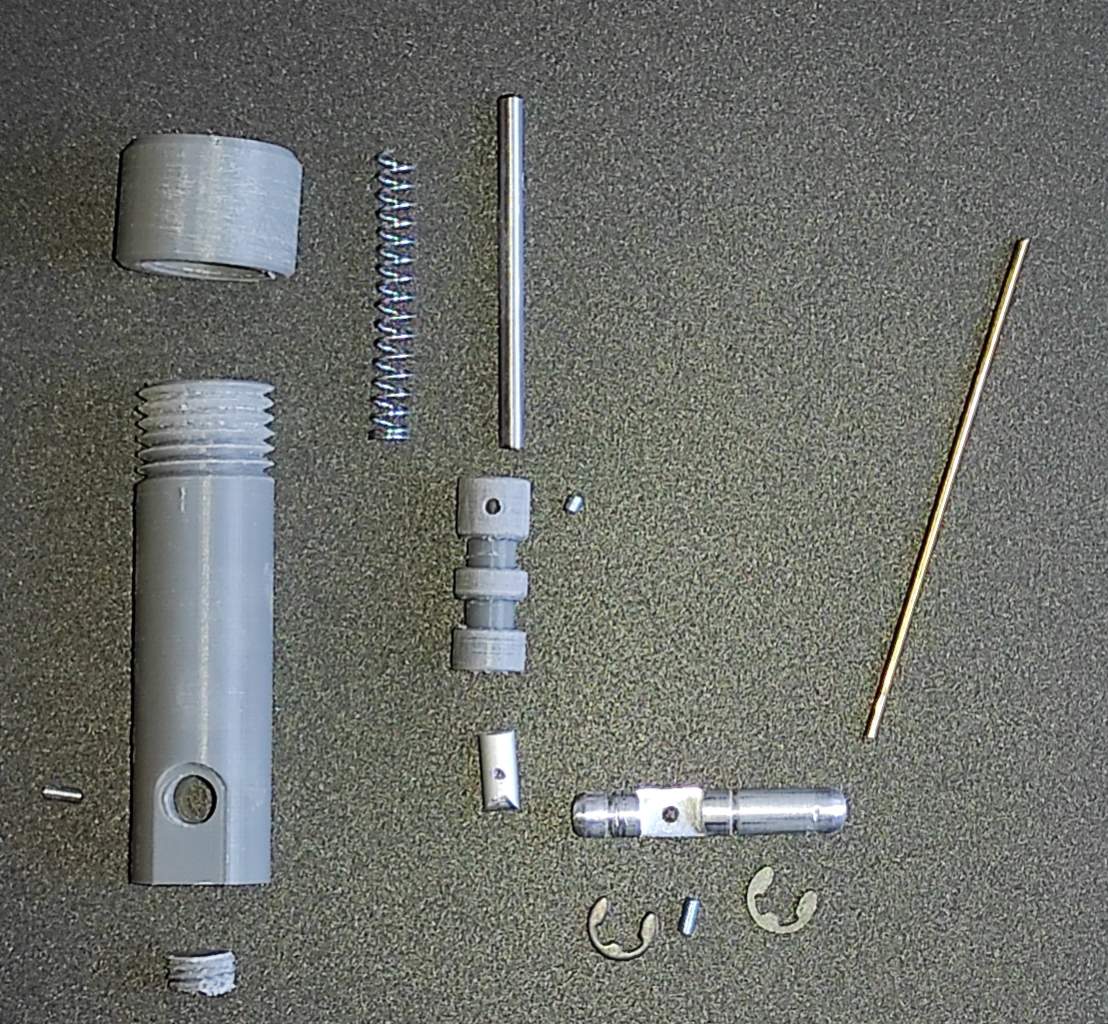

Qui di seguito i componenti, anche se la parte al di sotto dello stantuffo non è già più così, ma nell'entusiasmo non ho fatto un'altra foto

Il lavoro continua, primo obiettivo miniaturizzare un po' e giocare sul diametro dello stantuffo per avere una discesa più lenta

[gian62xx]

ottimo.

considera che quando hai il peso del braccio c'e' differenza, il sistema scende  piu veloce.

io ho sostituito il grasso nel mio rega e alla fine la differenza la fa la quantita' di grasso. ne avevo messo troppo ed era tutto bloccato, con solo una "lacrima" e' perfetto.

[Panofsky]

2 minuti fa, gian62xx ha scritto:

con solo una "lacrima" e' perfetto

grazie dell'informazione: io ne ho messo "un pianto disperato"

proverò anche togliendone
