Suggerimento per cablare multipresa diy con prese Furutech

[alex2]

@mbmf Bastano 5 metri di cavo per fare il lavoro per tutti i 3 poli tenendo conto anche di un margine di sicurezza?



@ferroattivo Mi puoi confermare il tipo di viti che hai usato per fissare SCHUKO E IEC e se il case ha i fori filettati e quindi non richiede dadi passanti?



grazie



alex2

[ferroattivo]

@alex2 per fissare i frutti sulla piastra superiore i fori sono filettati , mi sembra siano M4 , ho usato viti in A2 che sono in inox (la ciabatta cinese, non la ho piu)  mentre i fori per la IEC sono passanti , in questo caso devi usare viti cilindriche con esagono incassato M3 ( la IEC ha un diametro da 3,8 ca.) Questo è il sortimento di viti che ho preso su Aliexpress

https://www.aliexpress.com/item/4000062956240.html?spm=a2g0o.order_list.order_list_main.92.79da3696rrOEOg

[mbmf]

17 minuti fa, alex2 ha scritto:

Bastano 5 metri di cavo

Io ne ho presi 6 e mi è avanzato circa 25cm di cavo.

Considerando che il tuo contenitore è più piccolo, potresti farcela.

[mbmf]

@alex2 @ferroattivo Io ho usato queste comprate dai francesi:



https://www.audiophonics.fr/en/cylindrical-head-screw/tchc-screw-cylindrical-head-inox-btr-m3x10mm-x10-p-6212.html

[alex2]

54 minuti fa, ferroattivo ha scritto:

per fissare i frutti sulla piastra superiore i fori sono filettati , mi sembra siano M4 , ho usato viti in A2 che sono in inox (la ciabatta cinese, non la ho piu)  mentre i fori per la IEC sono passanti , in questo caso devi usare viti cilindriche con esagono incassato M3 ( la IEC ha un diametro da 3,8 ca.)

Se sono M4 filettate allora dovrebbero andare bene tipo queste sotto

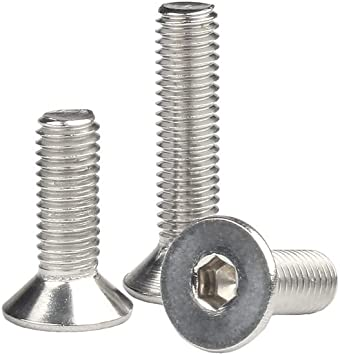

testa svasata piana esagonale acciaio inox nella misura M4X16mm visto che lo spessore della ciabatta nei punti di fissaggio SCHUKO dovrebbe essere di 7mm + quello della furutech NCF che nelle svasature saranno 5 o 6.



Per la IEC 06 che è svasata anche essa dovrebbero andare bene M3X16 similari a quella sopra con l'aggiunta di dado autobloccante sul retro.



1 ora fa, mbmf ha scritto:

Io ne ho presi 6 e mi è avanzato circa 25cm di cavo.

Considerando che il tuo contenitore è più piccolo, potresti farcela.

Beh se devo rischiare di arrivare risicato prendo un metro in più per non restare a piedi.



Grazie



alex2

[ferroattivo]

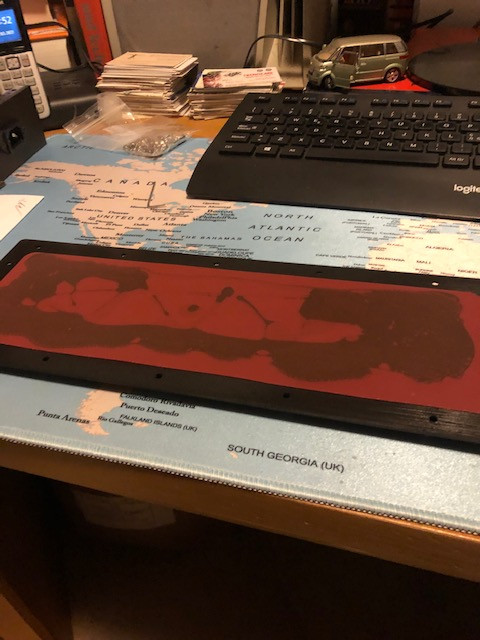

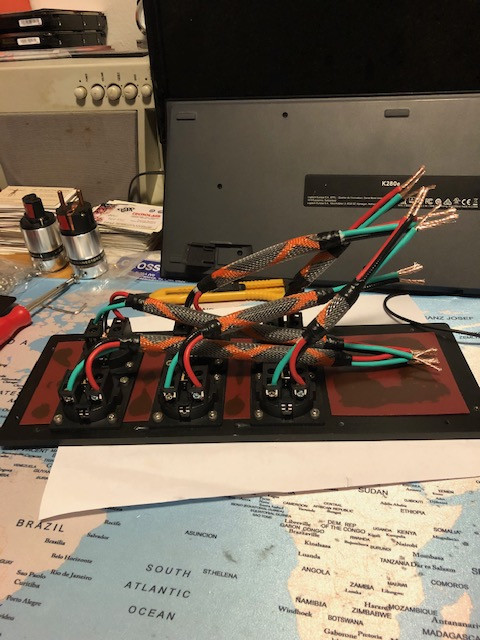

@mbmf nei particolari vedi il PVC sotto il coperchio, sulla base e su tutte le fiancate



[mbmf]

@ferroattivo Spettacolo!

[ferroattivo]

@mbmf grazie, lavorare bene è anche una soddisfazione personale,nella foto il cavo è il NEP 3003 , ciabatta assemblata per un amico

[alex2]

3 minuti fa, ferroattivo ha scritto:

nei particolari vedi il PVC sotto il coperchio, sulla base e su tutte le fiancate

Pensa che io stavo valutando la possibilità di rivestire perlomeno la base di appoggio lato interno con del DYNAMAT EXTREME per renderla più sorda.



alex2

[ferroattivo]

@alex2 non so se servirebbe ...per saperlo dovresti assemblare la ciabatta , ascoltare , rivestirla con il Dynamat e riprovare. (una esperienza simile la ho fatta con i cavi di potenza , prima lisci, poi rivestiti con calza in cotone..funziona)

[mbmf]

6 minuti fa, alex2 ha scritto:

stavo valutando la possibilità di rivestire perlomeno la base di appoggio lato

Io avrei fatto un wrapping con del vinile simil fibra di carbonio 3d della 3M.

Sai che figata!



[alex2]

6 minuti fa, mbmf ha scritto:

Io avrei fatto un wrapping con del vinile simil fibra di carbonio 3d della 3M.

Sai che figata!

Per un wrapping fatto bene ci vuole un buon manico  e cmq parlo del lato interno quindi lo sforzo non si vedrebbe.



6 minuti fa, ferroattivo ha scritto:

non so se servirebbe ...per saperlo dovresti assemblare la ciabatta , ascoltare , rivestirla con il Dynamat e riprovare. (una esperienza simile la ho fatta con i cavi di potenza , prima lisci, poi rivestiti con calza in cotone..funziona)

Potrebbe avere un senso anzichè usare le fascette per far correre insieme i cavi unipolari, usare questo





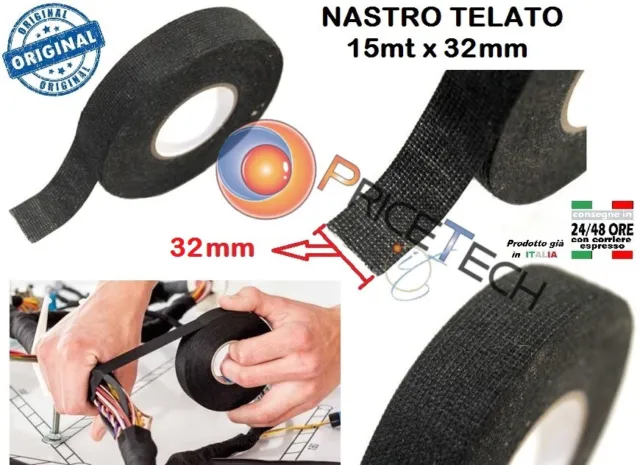

che si usa in automotive e penso dovrebbe poter convivere con la 220v e fungere da smorzante rispetto alla fascetta plastica.



alex2

[mbmf]

3 minuti fa, alex2 ha scritto:

Potrebbe avere un senso anzichè usare le fascette per far correre insieme i cavi unipolari, usare questo

Molto più sicure le fascette.



4 minuti fa, alex2 ha scritto:

Per un wrapping fatto bene ci vuole un buon manico  e cmq parlo del lato interno quindi lo sforzo non si vedrebbe.

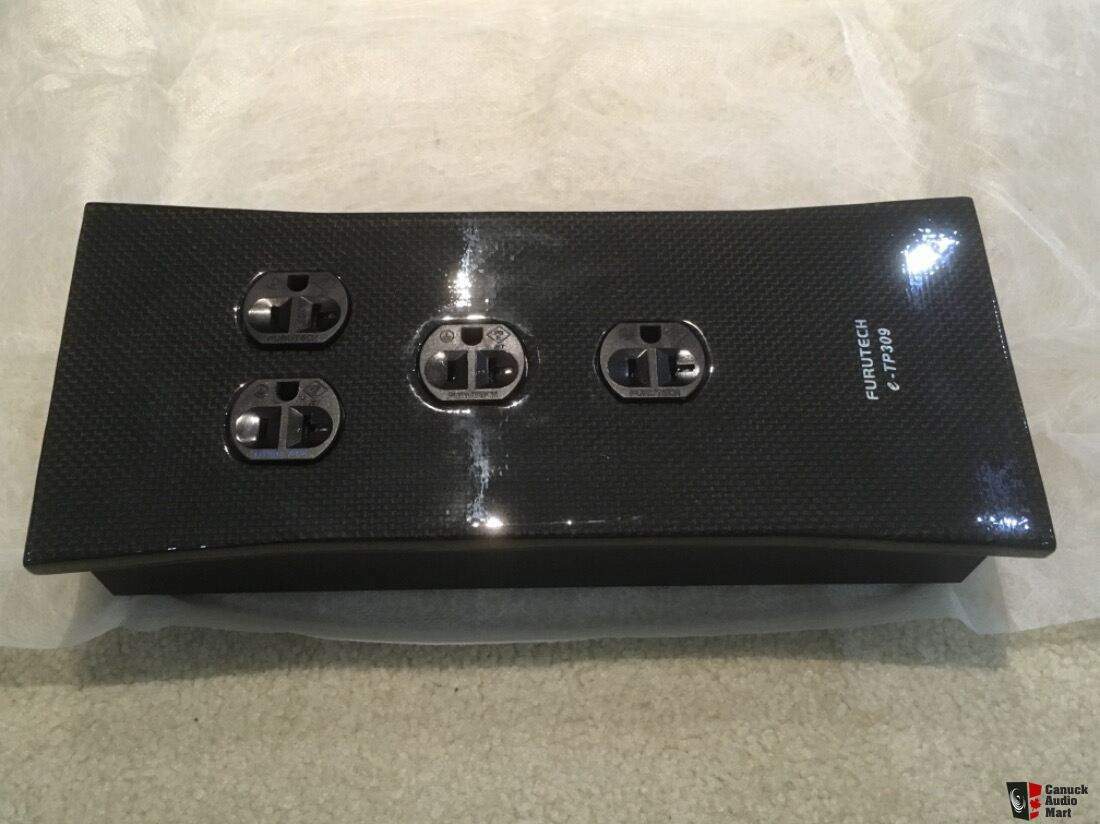

Si, io intendevo proprio all'esterno, come i distributori Furutech.



[alex2]

@mbmf Ho comprato dal mio fornitore i forbox CEMBRE Z25, ma mi sembrano enormi , spero di sistemarli senza problemi nell'involucro e non doverli altrimenti cambiare con Z16



alex2

[CarloV]

@ferroattivo, ma la schermatura dei cavi dove L hai collegata ? Hai convogliato tutte le schermature nel polo di terra  lato iec oppure ogni schermatura in un polo di terra di ogni scuko ?

grazie

[ferroattivo]

@CarloV la schermatura non la ho collegata

[CarloV]

@ferroattivo e quindi non ha nessun senso comprare un cavo schermato per cablare all interno ?
perché il neotech oppure il RICABLE che hai comprato sono comunque schermati
grazie

@ferroattivo hai messo a terra lo chassis ? C’è chi lo fa e chi no

[ferroattivo]

@CarloV per me ha senso comprare il cavo schermato , la schermatura è passiva , la ciabatta è il prolungamento della presa a muro, da questa i cavi che ho assemplato hanno lo schermo collegato sulla Schueko , libero sulla IEC.

La messa a terra sul telaio è un elemento di sicurezza che assolutamente va inserito , io ho isolato con fogli di PVC incollati su tutte le superfici interne libere della ciabatta.
