Crossover per open baffle Lii Audio


Messaggi raccomandati

Inviato

Buongiorno DIYers,

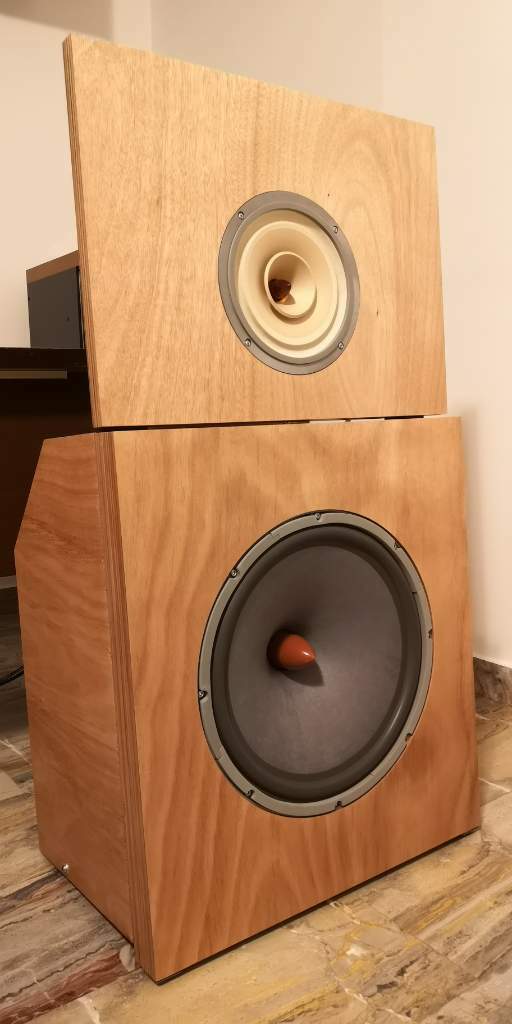

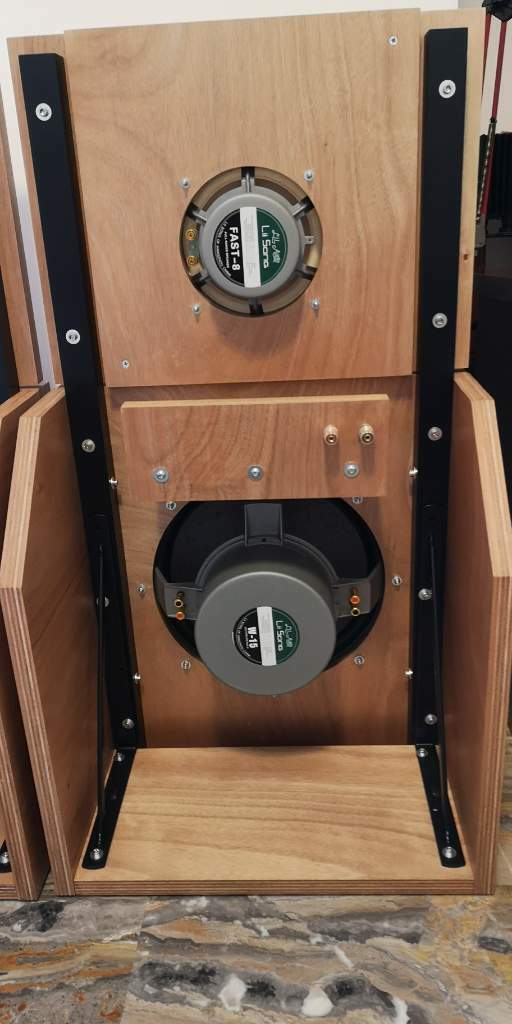

mi sono autocostruito i diffusori in foto, progetto di Leon Huijgen (PureAudioProject).

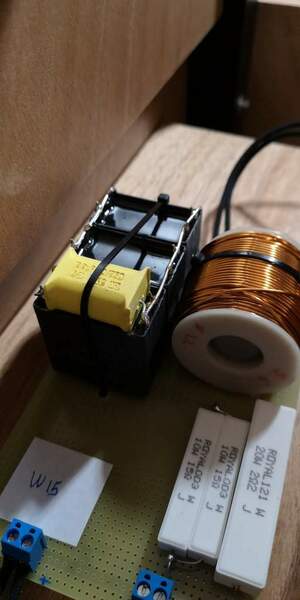

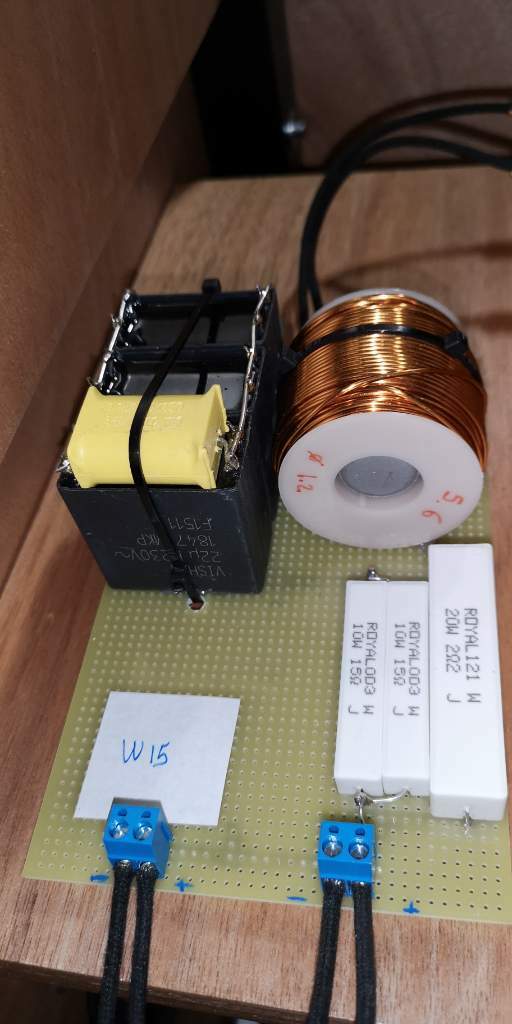

Il crossover mi è stato preparato dal rivenditore che mi ha fornito gli altoparlanti, dato che non ne capisco molto, volevo chiedervi se la qualità del crossover è accettabile e se sono stati rispettati i valori dello schema, perchè mi pare di vedere che l'avvolgimento non sia corrispondente.

Metto anche i link dei dati tecnici degli altoparlanti:

https://www.lii-audio.com/product/one-pair-new-8-fullrange-drivers-fine-and-clear-sound-fast-8/

https://www.lii-audio.com/product/15-inch-woofer-1-pair-2pcs-for-bass-compensation-of-open-baffle-or-cabinet-w-15/



Ringrazio in anticipo per i suggerimenti.






Inviato
41 minuti fa, PIE2171 ha scritto:

perchè mi pare di vedere che l'avvolgimento non sia corrispondente.

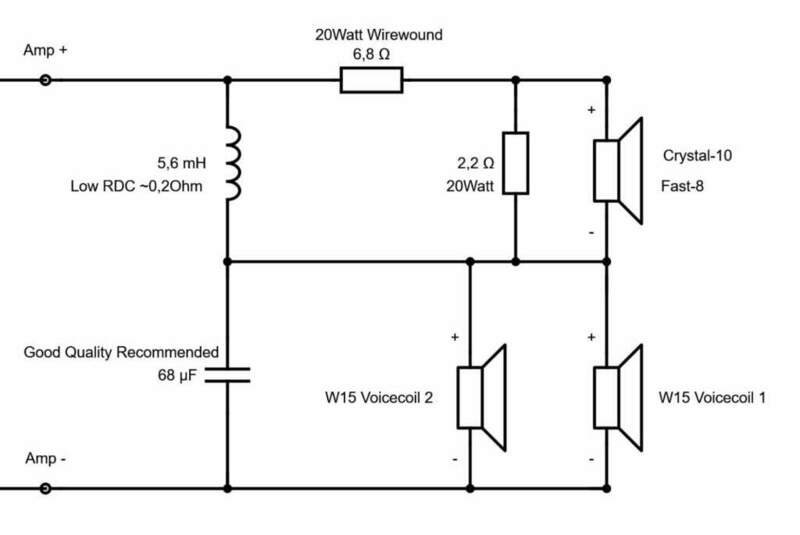

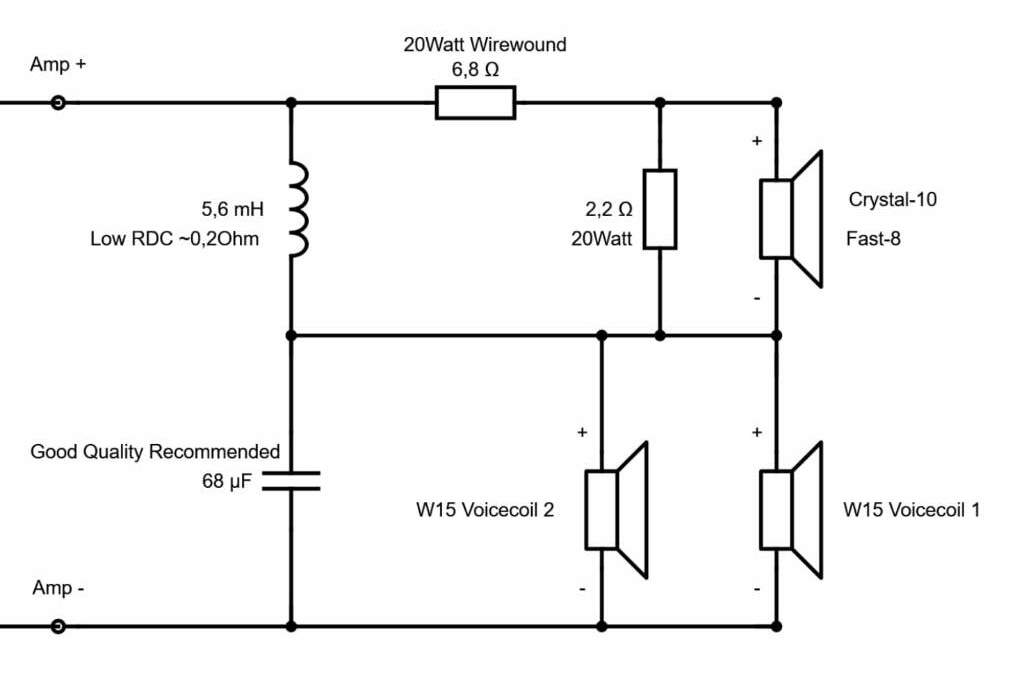

5.6 mH, è riportato sullo schema e sul corpo della bobina, è corretto.

  • Thanks 1
Inviato

da quello che riesco a vedere, la r da 6.8 ohm con due da 15 in parallelo il valore mi viene 7.5, magari va bene lo stesso; la qualità delle resistenze è la minima possibile, ma possono andare.

per la bobina andrebbe misurata la re ma bisogna staccarla, secondo me 5.6 avvolta su nucleo filo da 1.2 la re ti viene più alta di 0.2; i condensatori non leggo i valori

se suona come si deve io terrei tutto così, non è impossibile che abbiano fatto delle prove.

  • Thanks 1
Inviato

La bobina sarà almeno 0.8 ohm se non di più.

2.2:ohm in prallelo?

  • Thanks 1
Inviato
46 minuti fa, Dufay ha scritto:

2.2:ohm in prallelo?

Non ho capito🤔

50 minuti fa, Dufay ha scritto:

La bobina sarà almeno 0.8 ohm se non di più.

Quindi, mi pare di capire che già un paio di valori sono fuori specifiche, non ho idea di quanto possa influire.

Oltre a questo, la qualità dei componenti mi pare scarsina, ad occhio, può valere la pena rifare un crossover con buona  componentistica e valori corretti?

Inviato

Cambia poco. La cassa potrebbe diventare più facile da pilotare.

La componentisrltica non è un granché.

Ma si trovano misure attendibili di questo progetto?

Inviato

Oddio l'ho sentita quella roba di donzelli al Milano hi  end...
