Kicad , come fare e chi sa come ?


Messaggi raccomandati

Inviato

allora , dovrei completare una PCB un pò particolare , ma non riesco a trovare il modo.

Mi spiego :

la parte distale della PCB , quella indicata da Kicad come lato con piste verdi , x capirci , ha piste che io vorrei fossero  escluse dalla copertura con il solder , ma non riesco a capire se si possa e , se possibile , come si riesca a completare tale operazione .

Altrimenti devo raschiare il solder e non è una faccenda simpatica .

Inviato

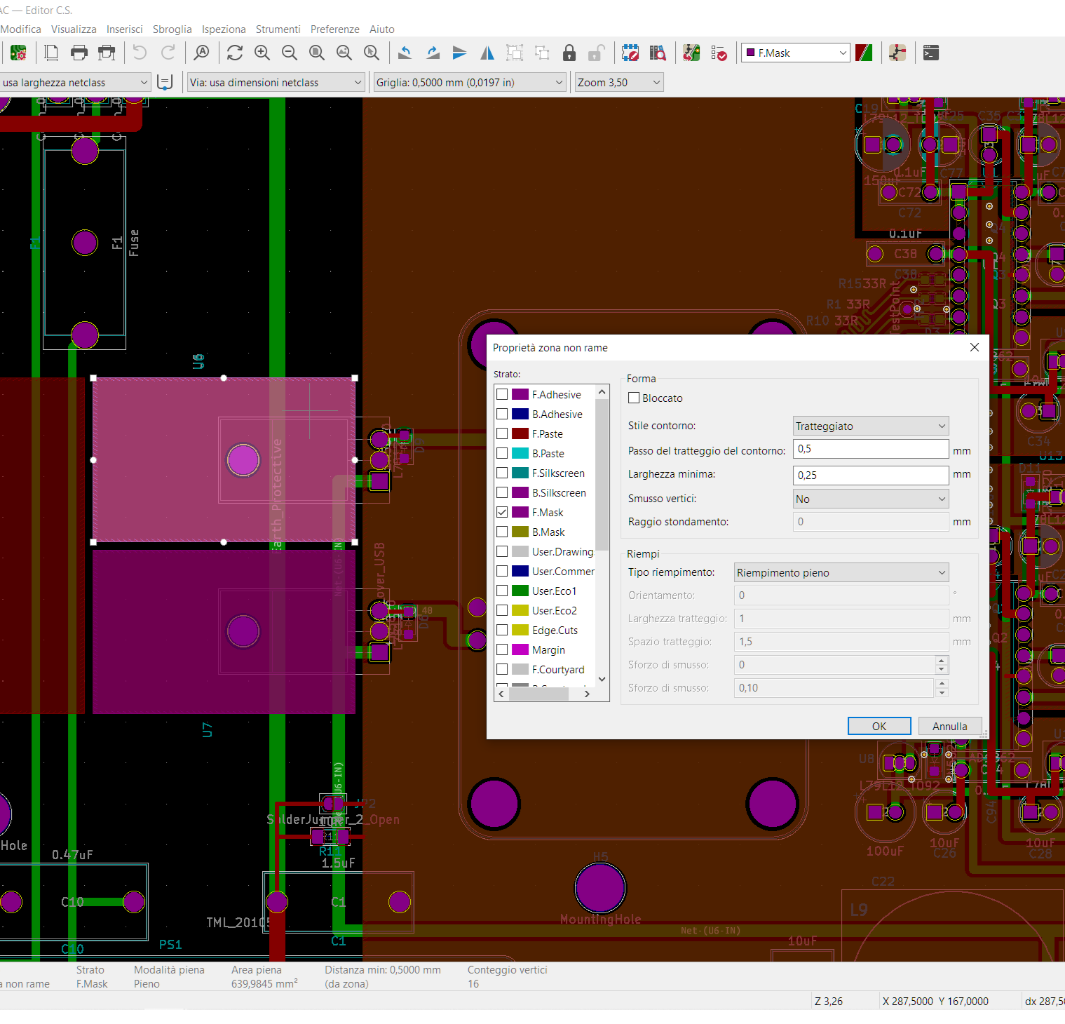

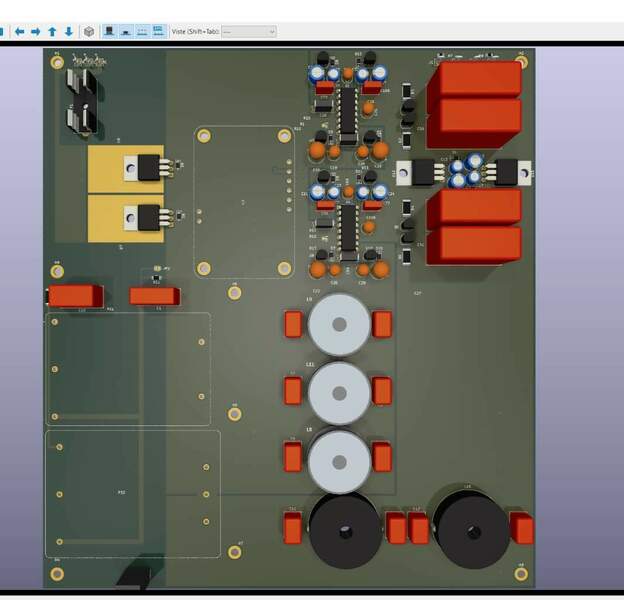

Devi andare sullo strato B.Mask e selezionare aggiungi zona piena (Ctrl+Shift+Z). La zona che aggiungi impedisce alla maschera di saldatura di rivestire le piste. Le immagini illustrano il procedimento per due dissipatori sulla parte superiore della scheda, nella visualizzazione 3D devono essere gialli (placcati in oro senza maschera di saldatura).










Kicad 2.jpg

  • Thanks 1
