Sezione cavo elettrico per una presa a muro

[ernesto62]

Salve ragazzi. Dovrei tirare una mandata di brevissima distanza ( 2 metri ) di cavo elettrico per una linea da un magnetotermico a una nuova presa che andrà ad alimentare un sub (Velodyne HGS 12) ....L' ampli interno del sub  classe D .    Sulle specifiche riporta un  consumo  da 1250 watt per un picco di 3000 watt ( che mai arriverò ) e 10 Ampère. Si! Lo so , da 2,5 può bastare , ma mi chiedevo se cavi di sezione da 2 mm può   andare bene . Il fatto è che dalla centralina elettrica ho già fatto un foro nel muro e forse da 2,5 non passa a causa di  altri cavi già passanti . Volevo evitare di allargare il foro , ma se non c'è altra scelta allora che sia 2,5 . Ma da 2 mm? Sempre se esiste una  tale sezione e se può tenere le specifiche elettriche del modello in questione



[HCS]

Ciao, anche volendo il 2mm non esiste, i valori sono 1 1,5 2,5 e 4 mmquadri.
Considerando un valore molto cautelativo di 4 A per mmquadro con il 2,5 sei a 10ampere continui senza avere problemi quindi il cavo sopporterebbe la richiesta del subwoofer in termini di corrente.

Va anche tenuto presente che la canalina non dovrebbe essere satura di fili ma va lasciato un certo agio ai cavi per farli “respirare”.

La lunghezza dalla centralina alla presa (2 mt) è veramente minima e io azzarderei se non ci dovesse passare anche l’1,5 che se va bene è comunque una sezione maggiore del cavo che dalla presa a muro va al sub e come lunghezza più o meno siamo lì…  e non penso proprio che velodyne venda un sub con il cavo che si scioglie quando spingi il sub a manetta…

Ciao, Alberto HCS



[Coltr@ne]

Va dimensionato per 3 kw, se metti una presa, qualcuno ci puo attaccare un forno

[HCS]

Beh dipende se metti una presa 10A la puoi cablare con sezioni da 1,5 in su se ci metti una 16A parti dal 2,5

[pro61]

Considera che le stufetta scaldabagno da 2 KW continui, hanno il cavo da 1 mm2. Con 1.5 mm2 su 2 metri stai tranquillo, anche perché mediamente un sub per ascolto casalinghi, difficilmente supera il centinaio di W continui.

[Fabio Cottatellucci]

28 minuti fa, Coltr@ne ha scritto:

Va dimensionato per 3 kw, se metti una presa, qualcuno ci puo attaccare un forno

Infatti, al limite installerei una presa SOLO 10 A (la cosiddetta "Italiana piccola").

[ernesto62]

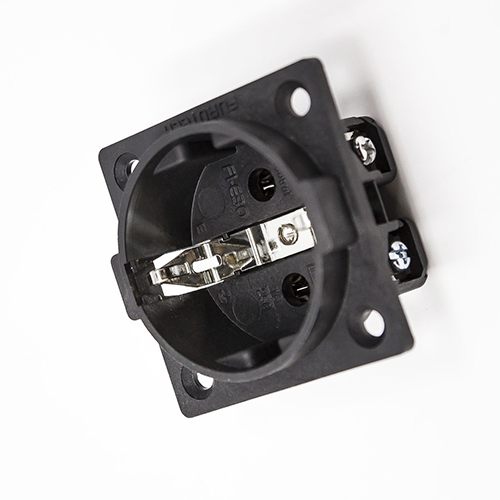

Grazie a tutti per le risposte ragazzi. La Schuko a muro è la Furutech FI E30 Tensione: 250V/10A. Quindi anche un cavo da 1,5 può andare bene da quello che mi avete spiegato. 👍

[Elettro]

Come norma le prese vanno cablate con i conduttori da 2,5mmq. Le Schuko sono da 16A non da 10

[appecundria]

1 ora fa, ernesto62 ha scritto:

Velodyne HGS 12

La casa non dichiara il consumo, sarà intorno ai 200 watt, l'uno e mezzo andrà benissimo.

[ernesto62]

@Elettro anche le prese da 10 ampère vanno cablate( per norma ) da 2,5? Allora come mai tutti sono concordi a dire va bene quello più piccolo da 1,5?

[Elettro]

Interpretazioni. Le norme dicono altro. Ma tu sei libero di fare come credi, tanto chi ti viene a vedere in casa? La sicurezza è la tua.

Impianti civili: 230V

Forza motrice (prese) 2,5

Illuminazione 1,5

[ernesto62]

@Elettro ok . Capito. Mi hai però messo una "pulce " in testa . Ovviamente in maniera benevola .

[Elettro]

Scusa che problema avresti a mettere il 2,5? Hai una tubazione non adeguata per il passaggio dei fili?

[ernesto62]

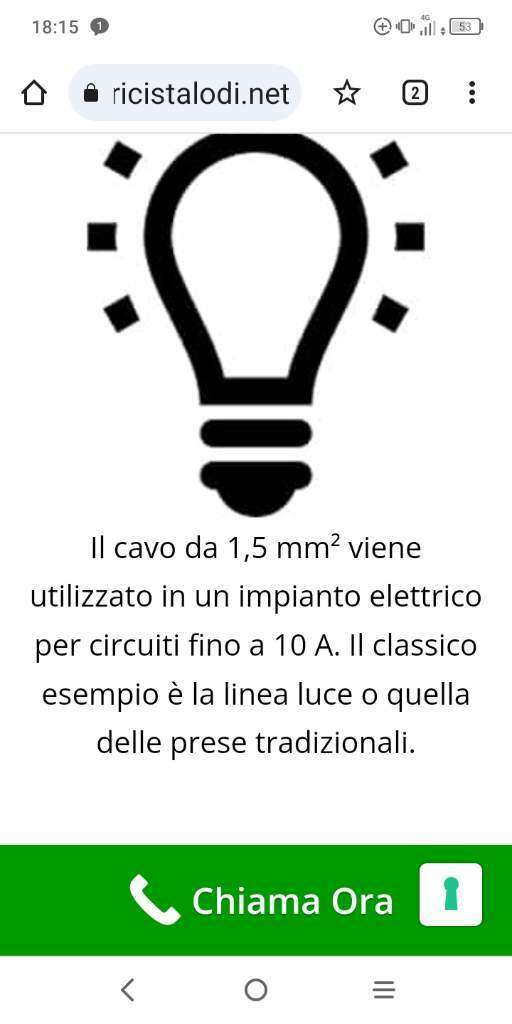

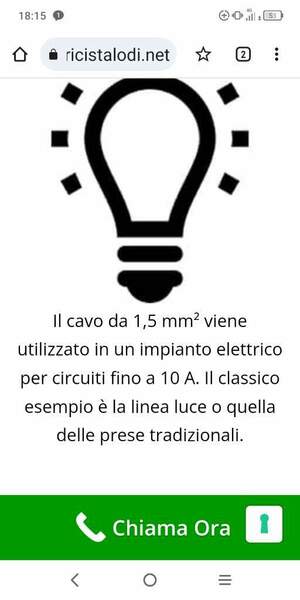

@Elettro sarebbe un problema comunque non insormontabile. Dovrei allargare di poco il foro nel muro per fare passare il 2,5. Comunque solo per curiosità in rete dicono così come vedi in allegato.

[Elettro]

Quanta confusione che fanno. Puoi usare il 1,5 in un circuito con presa da 10A quella piccola per intenderci. Tu stai installando una Schuko da 16A. Già non va bene.

Quando si realizza un impinto in una abitazione civile il circuito prese è 2,5mmq a prescindere dalle prese collegate. Sai perche? 1 in una scatola possono esserci una presa da 10 ed una da 16. La corrente sopportata è a prescindere dalle prese, dove c è la presa piccola sopporta 10 dove la schuko 16 pero il filo,ovvero la linea è adeguata  alla massima corrente sopportata dalla presa maggiore.
