Curiosità Crossover Dynaudio MSP400

[Coltr@ne]

@bic196060 lo vedi il breakup a 1500? Se tagli a 6dB/oct, con l'alzarsi del modulo, ha troppo poco effetto.

[audio2]

ma una cosa è la tipologia di filtro per definire i tagli di banda

altro sono le reti di correzione

dal foglio si vede anche che nella risposta in frequenza da poco dopo i 1000 a poco dopo i 2000 c'è una specie di montagnola

invece nel foglio di prima quello con l' ap filtrato vedi che la curva è calante ma da una certa frequenza

e cioè circa 800 hz ovvero dove più o meno c'è l' incrocio con il mid la curva spiana prima di crollare in verticale sui 1500  ? ecco, dove spiana ci potrebbe essere l' intervento di quella cella li

[Dufay]

1 ora fa, audio2 ha scritto:

cosa è la tipologia di filtro per definire i tagli di banda

altro sono le reti di correzione

dal foglio si vede anche che nella risposta in frequenza da poco dopo i 1000 a poco dopo i 2000 c'è una specie di montagnola

invece nel foglio di prima quello con l' ap filtrato vedi che la curva è calante ma da una certa frequenza

e cioè circa 800 hz ovvero dove più o meno c'è l' incrocio con il mid la curva spiana prima di crollare in verticale sui 1500  ? ecco, dove spiana ci potrebbe essere l' intervento di quella cella li

Meno male che c'è Audio 2 che ha molta più pazienza di me...

Celle di quel tipo possono servire anche a limitare una porzione non piccola di frequenze dipende dal Q.

Più hai il Q grosso più frequenze vengono coinvolte col Q piccolo meno frequenze .

È una questione di Q...

Comunque non c'è molto da discutere se la cassa piace piacerà molto di più con un filtro almeno decente.

[pro61]

L'avevo scritto subito che quella cella serviva a far precipitare rapidamente il modulo. Hanno fatto un filtro a doppia pendenza che incrocia a 6 dB ottava.

Comunque il Q funziona al contrario, più è  piccolo più è larga la banda di intervento e viceversa.

Sempre una questione di cu.. rimane

[Dufay]

50 minuti fa, pro61 ha scritto:

pendenza che incrocia a 6 dB ottava.

Comunque il Q funziona al contrario, più è  piccolo più è larga la banda di intervento e viceversa.

Sempre una questione di cu.. rimane

Era per per far capire che il Q grosso è più ampio ...

Comunque per correttezza più il valore del Q è piccolo più è largo l'intervento.

Alla fine si può giocare col Q.

[PietroPDP]

10 ore fa, Coltr@ne ha scritto:

Ma che stai a dì, certo che era conosciuto dai progettisti, sono tolleranze che impattano tra differenze destro sinistro, se mette condensatori moderni con tolleranze bassissime, sentirà una coppia di Dynaudio meglio di come la hanno ascoltate i progettisti.

Se poi alza di molto la tensione massima dei condensatori ascolterà due dynaudio mai sentite in giro, idem per resistenze e induttanze



Ecco su questo punto pur se fervido assertore della componentistica utilizzata che deve essere di qualità, spesso quando si tocca un filtro di quel tipo, si c'è il serio rischio di sentire una Dynaudio mai sentita, ma non perchè suoni per forza meglio.

Molto spesso quei componenti vecchi sono abbastanza attufati, si rischia di aprire troppo e veramente c'è la non remota possibilità di dover rivedere anche le attenuazioni, se non rifare il filtro da zero come consiglia Dufay.

Parlo per esperienza, perchè un conto è leggere quello che dice la gente sui vari forum dove spesso si consiglia a caso e un conto è scontrarsi con la realtà di doverlo fare.

Spesso quando tocchi devi rivedere da poco a molto per ridare un equlibrio timbrico valido.

Il consiglio di Franco per me è la migliore cosa, si misura i valori dei componenti e lo rifà da zero inziando anche con stessi valori, poi con la strumentazione adeguata e rifiniture ad orecchio esce anche un qualcosa di migliore, ma cambiare un solo condensatore per esperienza non porta a miglior suono.

Tranne se uno si fa convincere solo dal fatto che ha tolto un elettrolitico e ha messo prodotti sulla carta migliori.

Che sono migliori lo sono, ma potrebbero portare ad alcuni squilibri.

Poi ognuno ovviamente fa come meglio crede.

[PietroPDP]

9 ore fa, bic196060 ha scritto:

grazie dei vostri contributi.

anche io considero che il condensatore elettrolitico che ha circa 40 anni e che misura 39microF rispetto ai 25microF nominali non possa essere considerato in termini di semplice tolleranza, è quasi un +60% di deriva. E poi è un elettrolitico di 40 anni, mi pare quasi inevitabile che abbia una deriva.

Comunque sostituisco con un parallelo di MKP con tensione di lavoro da 250V (quello originale era da 50V), che misurano 25microF +/-5%.

Avere il componente che misura a specifica non può che fare bene, al massimo non migliora



Mi sembra strano abbia una deriva, in caso dovrebbe "spomparsi" e misurare meno, mi viene il dubbio che lo abbiano marchiato 25, ma magari era un 33 e quindi i 39 ci potrebbero pure stare.

Comunque fai il parallelo come hai detto e vedi se suona meglio o uguale o peggio.

[PietroPDP]

4 ore fa, audio2 ha scritto:

ma una cosa è la tipologia di filtro per definire i tagli di banda

altro sono le reti di correzione

dal foglio si vede anche che nella risposta in frequenza da poco dopo i 1000 a poco dopo i 2000 c'è una specie di montagnola

invece nel foglio di prima quello con l' ap filtrato vedi che la curva è calante ma da una certa frequenza

e cioè circa 800 hz ovvero dove più o meno c'è l' incrocio con il mid la curva spiana prima di crollare in verticale sui 1500  ? ecco, dove spiana ci potrebbe essere l' intervento di quella cella li



Sembra anche a me, ma io sono un povero autodidatta, non volevo richiare di dire boiate.

[walge]

@bic196060



fai una bella cosa

prendi i cap nuovi di valore corretto di buona qualità e sostituiscili così riporti il tutto come da origine

stop

mica vorrai confrontare i pareri di Dufay con i progettisti della Dynaudio?



Walter

[Gustavino]

Salve ,visto che viene "spacciata" x 200W  ma  pilotata con meno di 50W ,forse quel medio un 200hz in piu riesce a scendere senza incrementare troppo la thd visto che i 12"  faticano in alto .....
Esperienze con quel mid ?
G

[Dufay]

58 minuti fa, Gustavino ha scritto:

meno di 50W ,forse quel medio un 200hz in piu riesce a scendere senza incrementare troppo la thd visto che i 12"  faticano in alto .....
Esperienze con quel mid

Fin che vuoi.

Non so se è un D52 o D54.

È la versione caricata non Af.

Resiste molto bene ad incroci bassi anche 600 hz.

Meglio se con pendenza superiore ai 6 db .

È anche bene non incrociarlo troppo in alto 3000 al massimo.

Le attenuazioni di quella cassa mi sembrano troppo leggere . Prevedo una gran quantità di medio acuti

[Dufay]

12 ore fa, walge ha scritto:

i cap nuovi di valore corretto di buona qualità e sostituiscili così riporti il tutto come da origine

stop

mica vorrai confrontare i pareri di Dufay con i progettisti della Dynaudio?

Hahaha ahaga ahaha

Walge l'espertone.

Ahahah ahahah

Continua a pistolare con le valvole valà.

An no non ne vorrai mica saperne più di chi fa li valvolari per mestiere !?

Ahahah ahaha!

Ma Dio bono che robe...



[Gustavino]

@Dufay  che poi a 600 si potrebbe anche provarla rovesciata e leggermente rialzata e/o inclinata.,
Al woferazzo una induttanza  migliore  non guasterebbe

[Dufay]

Mai visto prima di ora ..

Forse è così che chiamavano la versione caricata del d52

[bic196060]

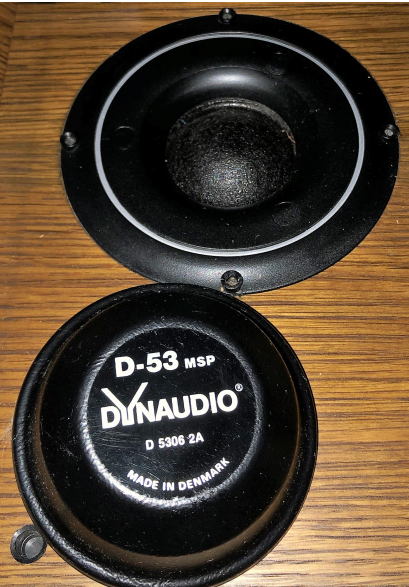

@Gustavino @Dufay il D53 è il predecessore direi del D54, la struttura è quella non del D52.

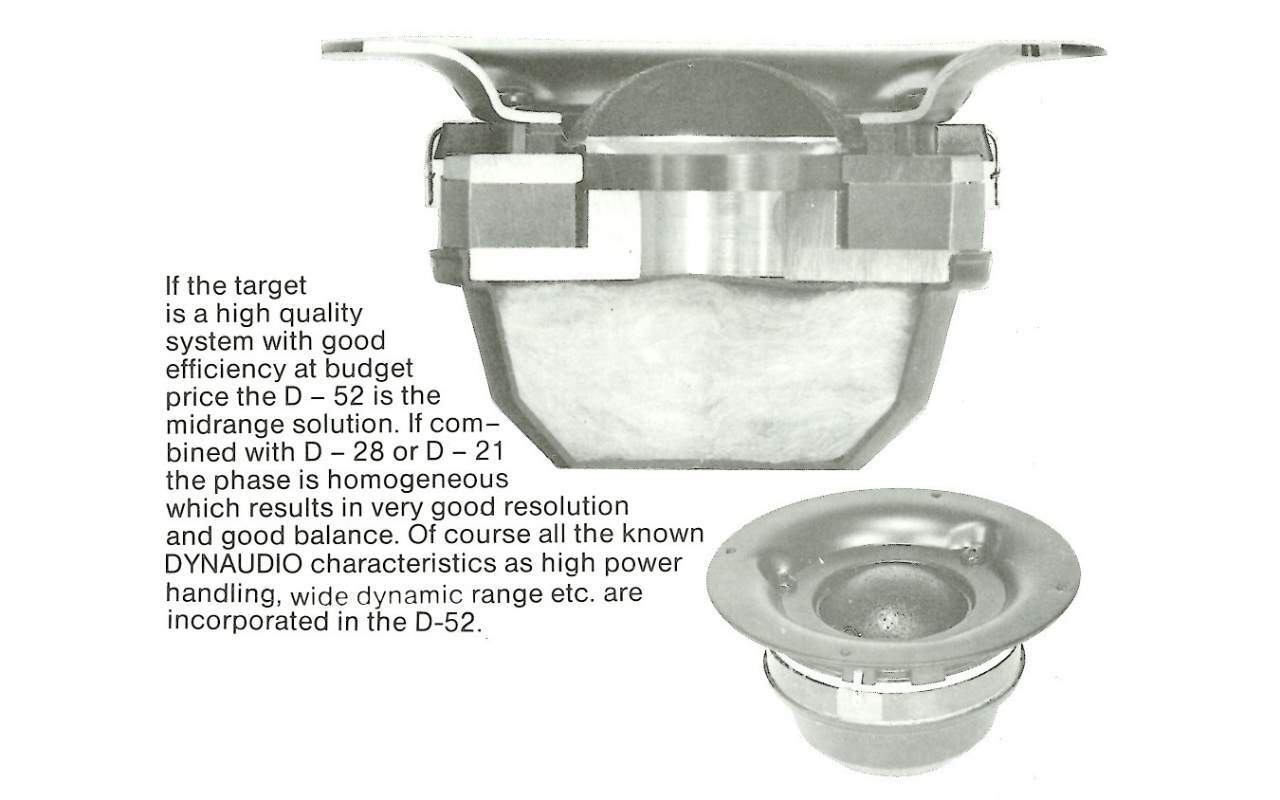

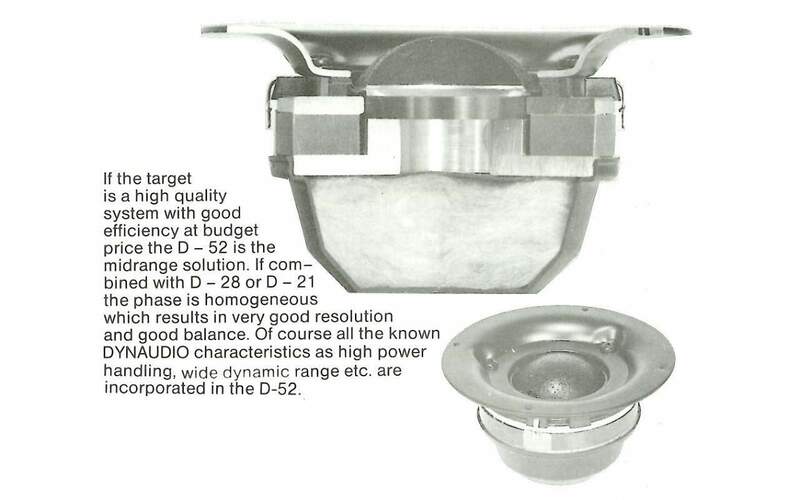

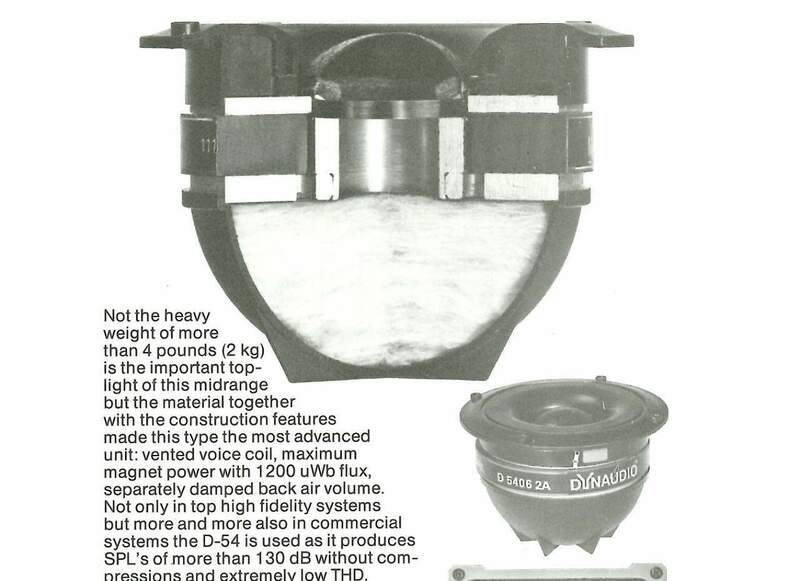

Qui il D52 ed il D54,
