Arrivato il super Adc, proviamolo assieme

[Luca44]

12 ore fa, ilmisuratore ha scritto:

Ok, dai, per adesso rimaniamo in tema ADC, poi parliamo in altro thread di valvole e mosfet

Ad esempio, con questo *scatolotto* conto di acquisire il vinile da un amico vinilista sfegatato che ha speso piu di 80.000€ per il suo super-sistema analogico

Gli farò risentire tutto in digitale passando da questo ADC e da un DAC neutro quanto almeno una RME Adi

Ipotizzo che ne verrà fuori un prodotto sonoro indistinguibile, segno che questo apparato sarà in grado di *conservare* in digitale qualsiasi sfumatura e dettaglio senza perdere mezza virgola

In totale, circa 1000€ di percorso digitale contro 80.000€ di analogico

Entro lunedi sentiremo anche il suono di questo ADC in quanto andrò da un amico che possiede un DAC Topping D-90, registrerò il brano che mi ha inviato one4seven cosi se non dovesse piacervi ve la prenderete con lui

In questo caso non avresti 1000 € contro 80.000 ma 81.000 contro 80.000 dato che per acquisire quella stessa sonoritä hai dovuto usare e dovrai usare (per tutti gli altri LP) un impianto di quel costo da cui acquisire . Se riesci a replicare su tutto il materiale in vinile  senza acquisizione diretta dopo esser passato da quell'impianto allora hai 1000€ + costo del sistema da cui acquisisci (mettiamo sia giradischi , braccio , testina + pre phono economici , diciamo 2000 € ?)  vs impianto da 80.000 , ed infine materiale in digitale vs corrispondente analogico su vinile  che allora porterebbe il confronto davvero a 1000 contro 80000 (perö le variabili aumentano ... Non semplicissimo)  , ma ma credo tu voglia fare una cosa di qs genere alla fine , o sbaglio ?



[ilmisuratore]

16 minuti fa, Luca44 ha scritto:

In questo caso non avresti 1000 € contro 80.000 ma 81.000 contro 80.000 dato che per acquisire quella stessa sonoritä hai dovuto usare e dovrai usare (per tutti gli altri LP) un impianto di quel costo da cui acquisire . Se riesci a replicare su tutto il materiale in vinile  senza acquisizione diretta dopo esser passato da quell'impianto allora hai 1000€ + costo del sistema da cui acquisisci (mettiamo sia giradischi , braccio , testina + pre phono economici , diciamo 2000 € ?)  vs impianto da 80.000 , ed infine materiale in digitale vs corrispondente analogico su vinile  che allora porterebbe il confronto davvero a 1000 contro 80000 (perö le variabili aumentano ... Non semplicissimo)  , ma ma credo tu voglia fare una cosa di qs genere alla fine , o sbaglio ?

Nulla di tutto questo, era soltanto per far comprendere che il digitale è -capace- di suonare esattamente come l'analogico in quanto molti credono alla leggenda della scarsa risoluzione, alla forma d'onda seghettata e altre amenità

Se il suono di un setup analogico da 80.000 € [ma potrebbe anche costare un milione di euro] viene replicato esattamente tramite il buon digitale vuol dire che le leggende metropolitane di cui sopra sono false, e che le prestazioni alle misure dicono invece le cose come stanno

[Coltr@ne]

6 minuti fa, ilmisuratore ha scritto:

suono di un setup analogico da 80.000 € [ma potrebbe anche costare un milione di euro] viene replicato esattamente tramite il buon digitale vuol dire che le leggende metropolitane di cui sopra sono false, e che le prestazioni alle misure dicono invece le cose come stanno

il confronto lo vogliamo su segnali analogici però, se no non vale

[ilmisuratore]

1 minuto fa, Coltr@ne ha scritto:

il confronto lo vogliamo su segnali analogici però, se no non vale

Ma alla fine è un segnale analogico che passa da una trasformazione in digitale

GIRADISCHI > PRE PHONO > PRE > FINALE = ascolto

GIRADISCHI > PRE PHONO > ADC > DAC > PRE > FINALE = ascolto

Ovviamente va effettuato in loco collegando i due setup a due diversi ingressi del PRE

[ilmisuratore]

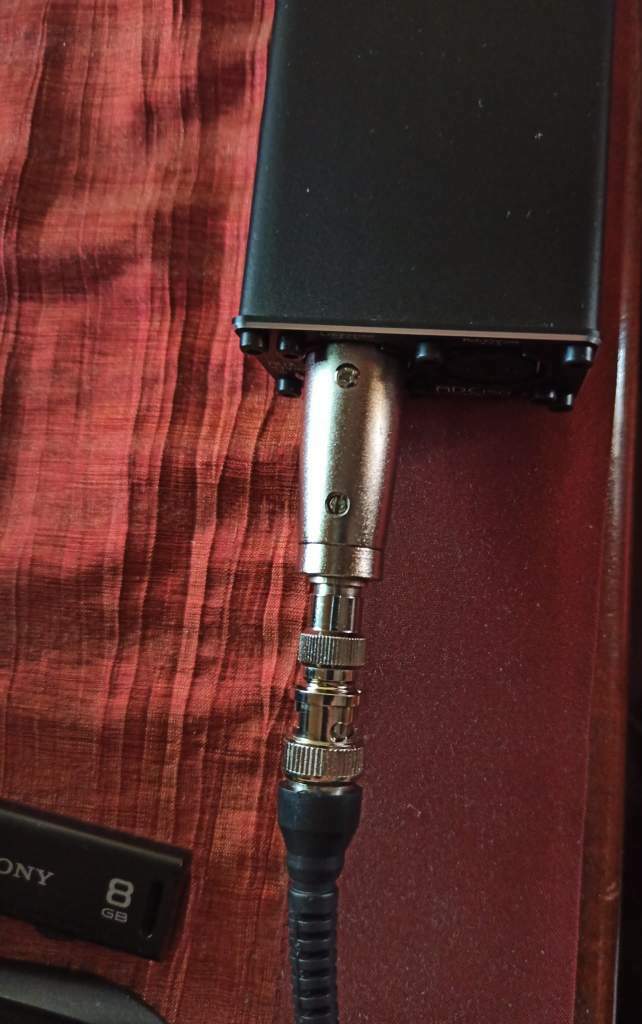

Alle prese con la misurazione dello Smartphone di Dufay





[ilmisuratore]

Lato misure promosso a pieni voti con 10 e lode

Precisissimo e coerente

Domani me lo porto da un amico e acquisisco un brano musicale per un confronto

Il brano verrà riprodotto da un setup composto da PC e DAC Topping D-90 SE

Potrei anche acquisire tramite il mio DAC, ma non essendo perfettamente lineare alle altissime, non vorrei introdurre variazioni, anche se confinate in pochi decimi di dB

Posterò poi il link dal quale tutti potranno accedere per un ascolto tra brano originale e brano acquisito

[ilmisuratore]

Pian piano si vanno scoprendo alcune cose

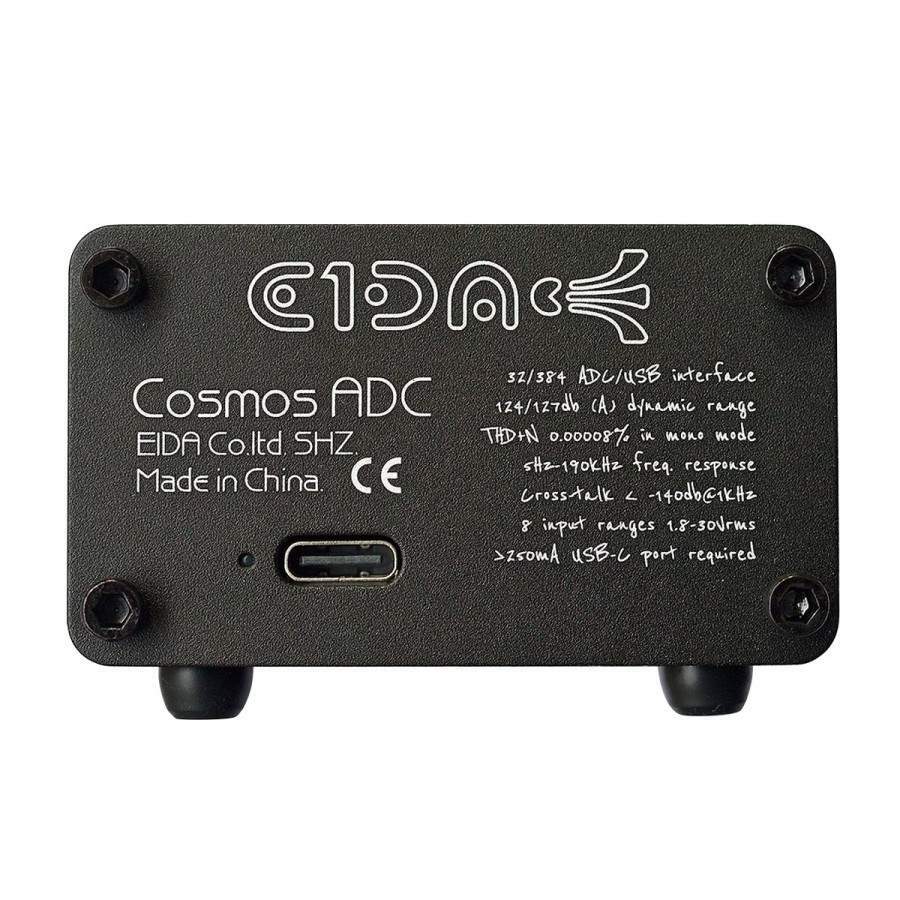

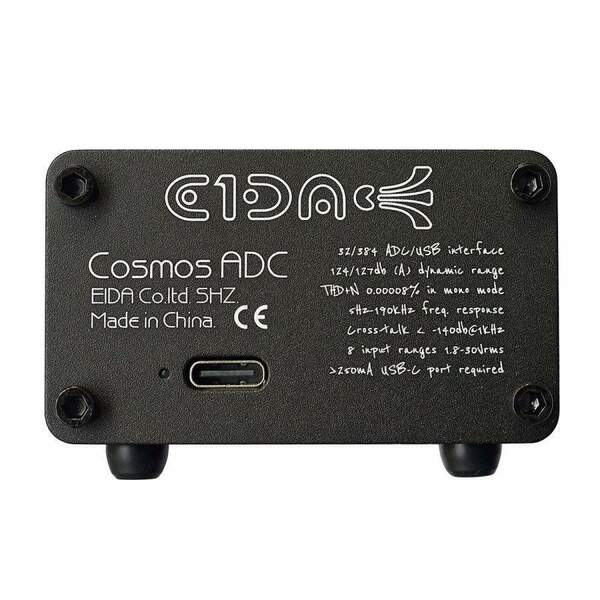

Nel vecchio viene riportata una frequenza di campionamento pari a 32/384 khz

[ilmisuratore]

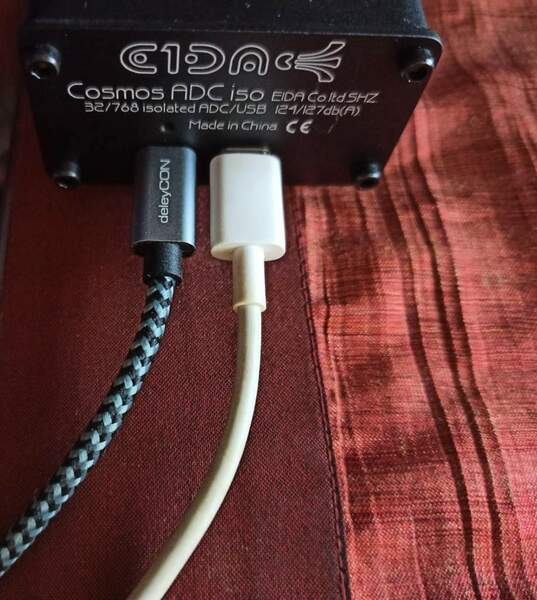

Nel mio viene riportata a 32/768 khz

Il driver di Windows riconosce soltanto 32/384, ma usando una particolare combinazione di driver JAVA + WASAPI EXCL, il menu a tendina delle frequenze mette in bella mostra -anche- il 768 khz, e lo attiva pure in quanto la banda del rumore si estende fino a 384.000 hz

Ma non è solo quello, il bello è che il rumore interno [con questi drivers] scende ulteriormente fino a toccare i -132,50 dB magnitude che sarebbe l'equivalente di circa 236,8 nVolt [nano-volt]

Certamente darò un occhiata per scongiurare erroracci, ma se cosi significa che staremmo sotto l'AP 555 di ben 9 dB !!!

[ilmisuratore]

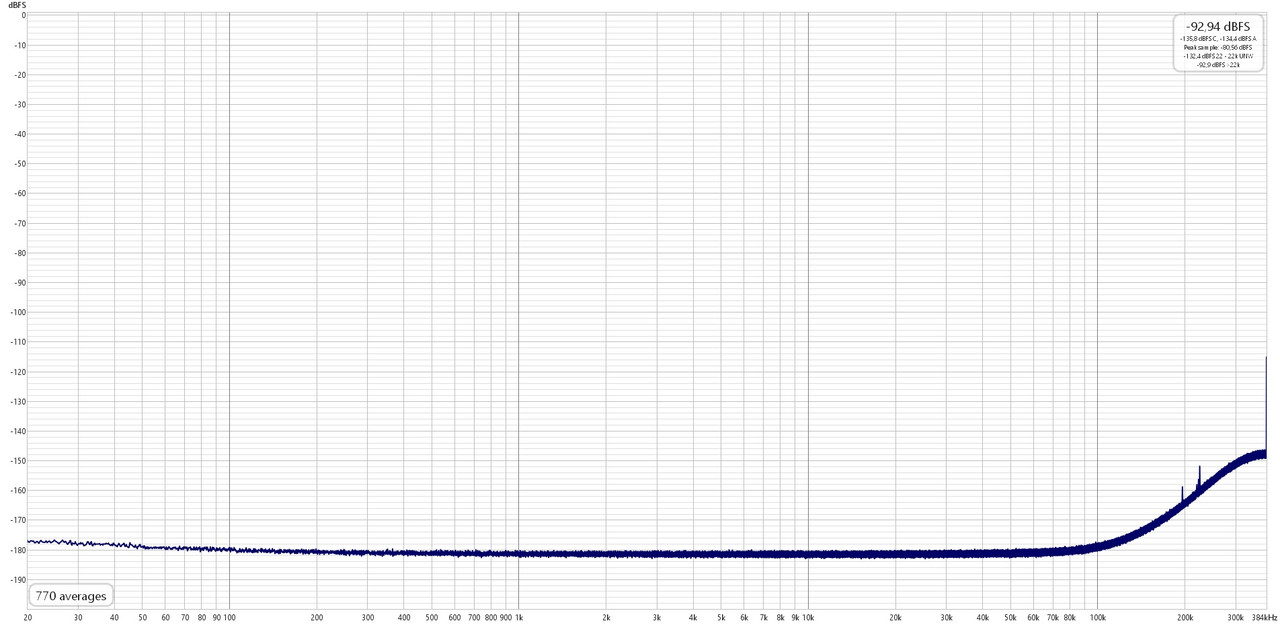

Allora, il 768 khz va per davvero

Fino a 384.000 hz c'è banda a disposizione

Ovviamente all'estremo superiore il valore del rumore magnitude scende a -92,94 dB per via della risalita progressiva oltre i 100.000 hz



[ilmisuratore]

Nelle cose devo capirci a fondo, e ho trovato la causa per la quale si manifesta questo fenomeno

Elettricamente il rumore è congruo in sbilanciato e congruo in bilanciato [-3 dB di attenuazione del rumore] quando si utilizza il driver ASIO4all

Con questi altri drivers [java + wasapi EXCL] invece accade questo

C'è in REW una funzione che rende virtualmente bilanciato il segnale visualizzato nei grafici

Questo driver interagisce con il Master-Level dell'ingresso

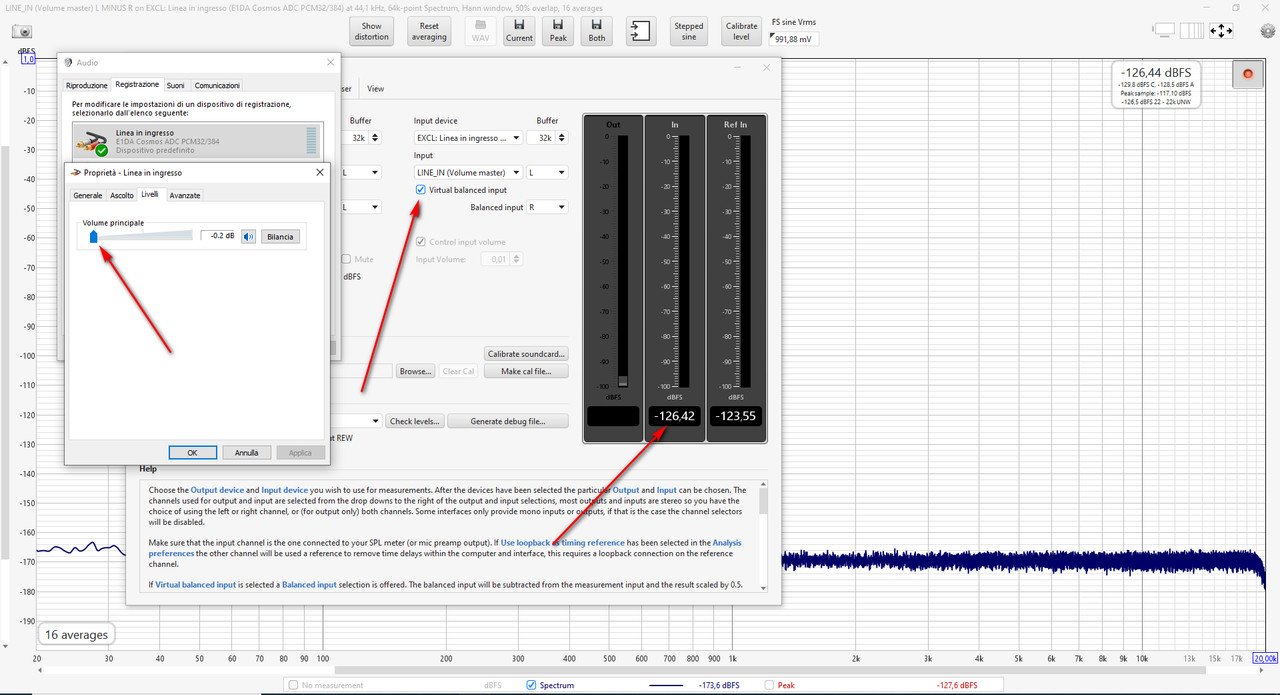

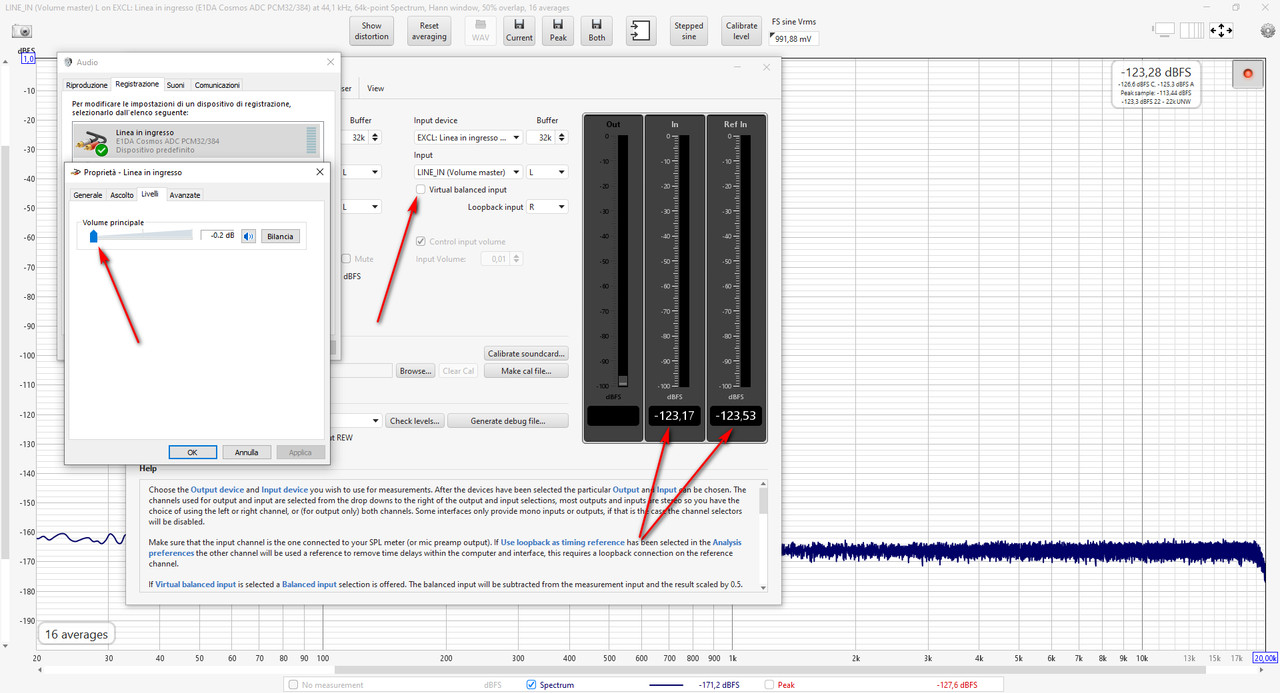

Se posizionato al minimo, e il virtual balanced disattivato, il rumore tra i due canali è perfettamente simmetrico

Inserendo il cavo a Y che rende elettricamente bilanciato l'ingresso di un canale il rumore si attenua di 3 dB



Nel momento in cui si attiva il virtual balanced scaturisce un asimmetria di livello tra i due canali

Con i driver ASIO4all non accade



Quando poi il Master Level si porta al massimo IN UN SOLO CANALE si raggiunge quota -132,50 dB

Dunque quando serve asimmetria o si usa il driver ASIO4all, oppure si tiene il Master Level al minimo

Quando invece si vuole raggiungere la minima soglia del rumore possibile [IN UN SOLO CANALE] si posiziona il Master Level al massimo

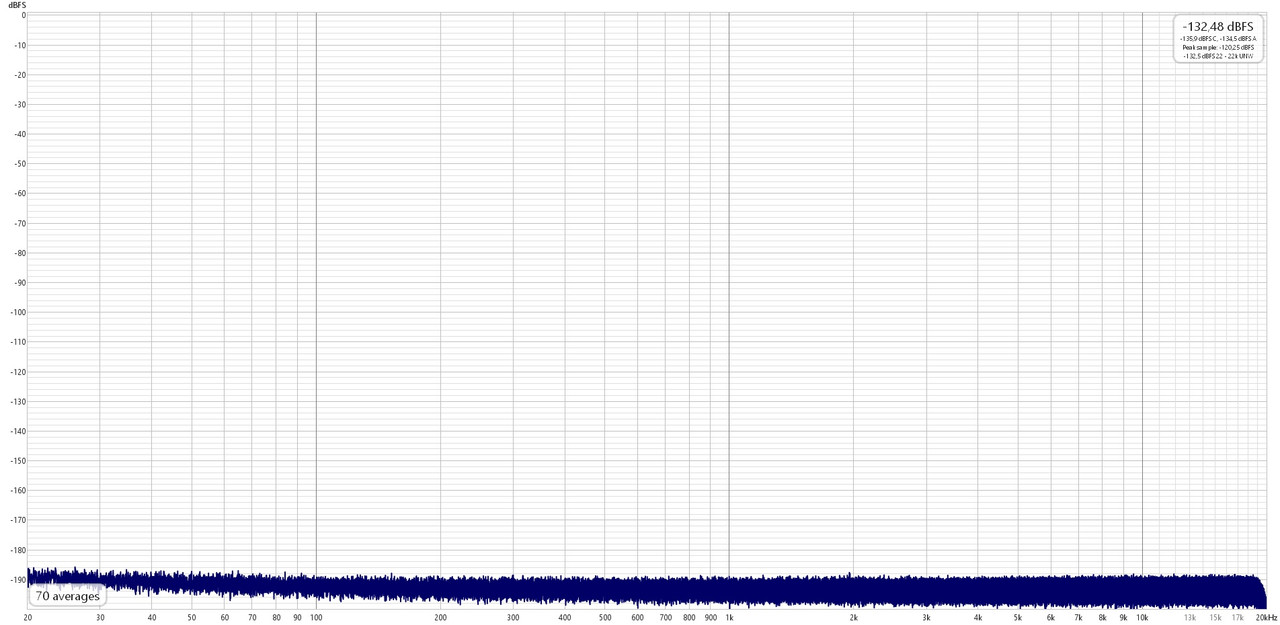

Qui vediamo il livello [assurdo] che si raggiunge con il guadagno del processo FFT a 4.194.304 pt

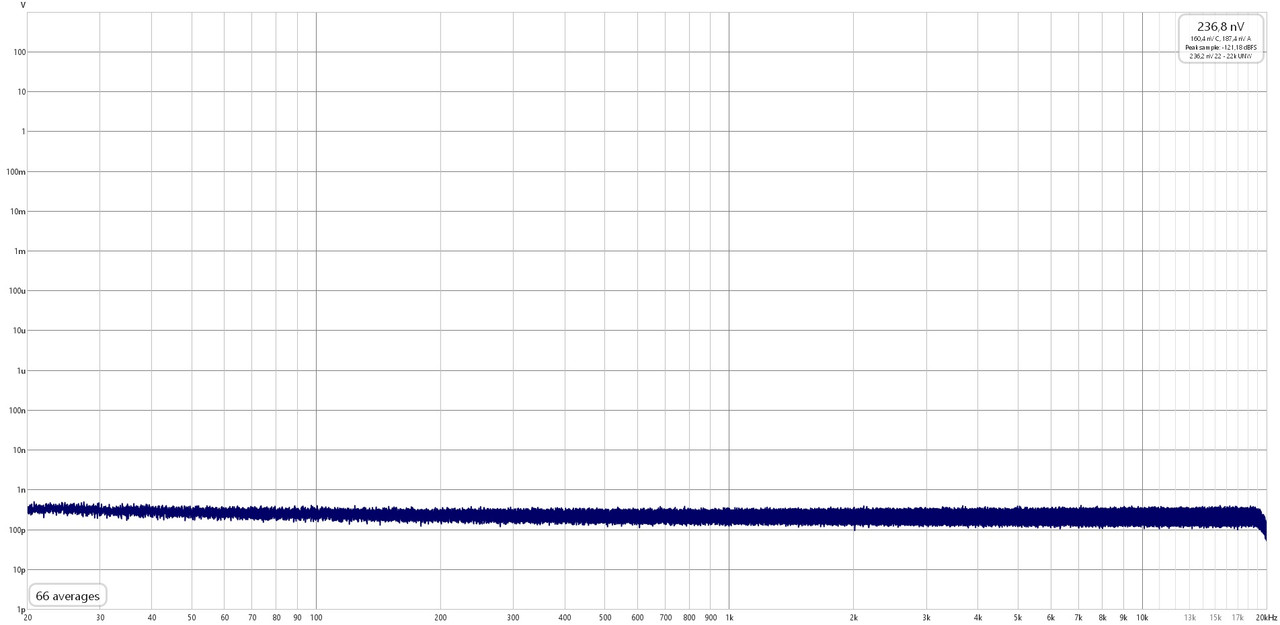

E infine il residuo di tensione [in alto a destra il valore magnitude, mentre la linea sul grafico comprende il calcolo del guadagno FFT, ma a banda moltro stretta si riuscirebbe a vedere anche lo spermatozoo di un microbo]



[ilmisuratore]

Con le misure ho finito [ne ho verificate parecchie]

Oggi ho contattato l'amico con il quale ci saremmo dovuti incontrare, ma un impegno lo ha bloccato

Il prima possibile faremo la prova di ascolto

[ilmisuratore]

Certamente per curiosità l'ascolto va effettuato, ma mi chiedo: se con una banale Realtek HD abbiamo incontrato serie difficoltà di discernimento, cosa potremmo trovare campionando il segnale con un ADC che risulta meno rumoroso di almeno 50 dB ? cioè qualcosa come 100.000 volte inferiore

Qui sotto ho messo il rumore generato da 3 ADC diversi



[Luca44]

Il 2/12/2023 at 13:55, ilmisuratore ha scritto:

Alle prese con la misurazione dello Smartphone di Dufay







Risultati ? Non ci tenere sulle spine...



[ilmisuratore]

14 minuti fa, Luca44 ha scritto:

Risultati ? Non ci tenere sulle spine...

Li ho confrontati per vedere se c'era coerenza ma li avevo postati in un thread specifico

Se volevi conoscere i risultati dello smartphone ti anticipo che non sono affatto malacci, molto buoni anche se qualche smartphone risulta essere migliore

[ilmisuratore]

Ecco qui, ascoltatevi a confronto la differenza di un brano originale che attraversa questo ADC, poi mi dite se si presta bene per digitalizzare i vinili



https://filebin.net/uyr0dg9akon3ehxv
