Woofer AR3a: evoluzione

[JureAR]

Ad aiutare la classificazione e datazione dei woofer montati sulle AR3a da inizio produzione, integrato dai successivi woofer adottati nelle successive AR10/11 e derivati da questi.

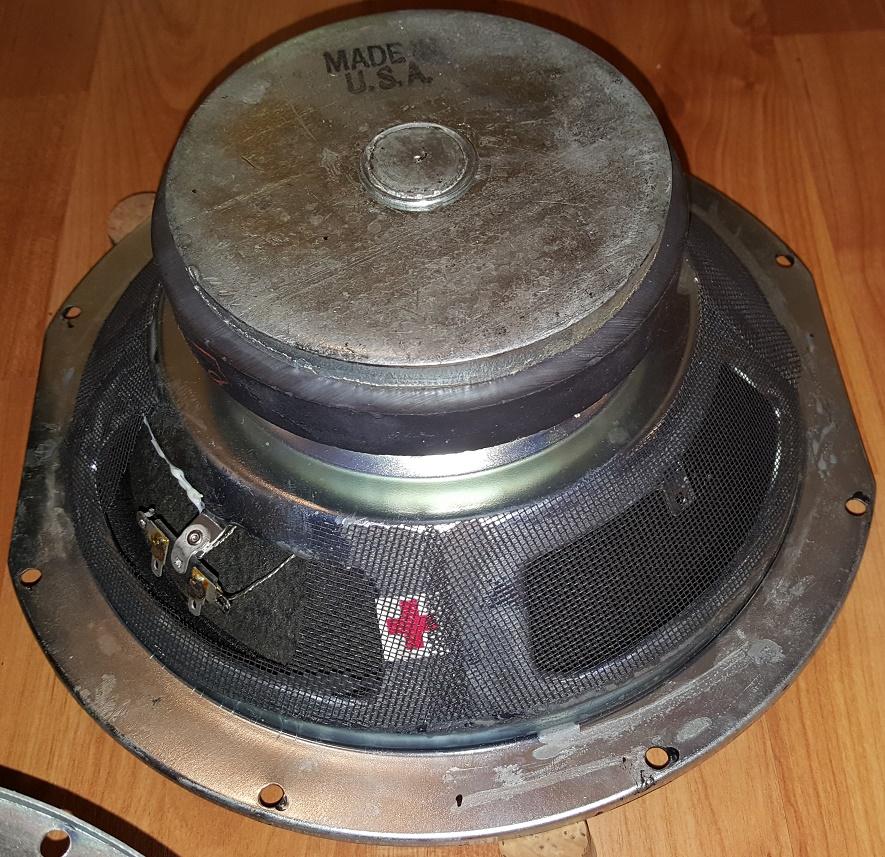

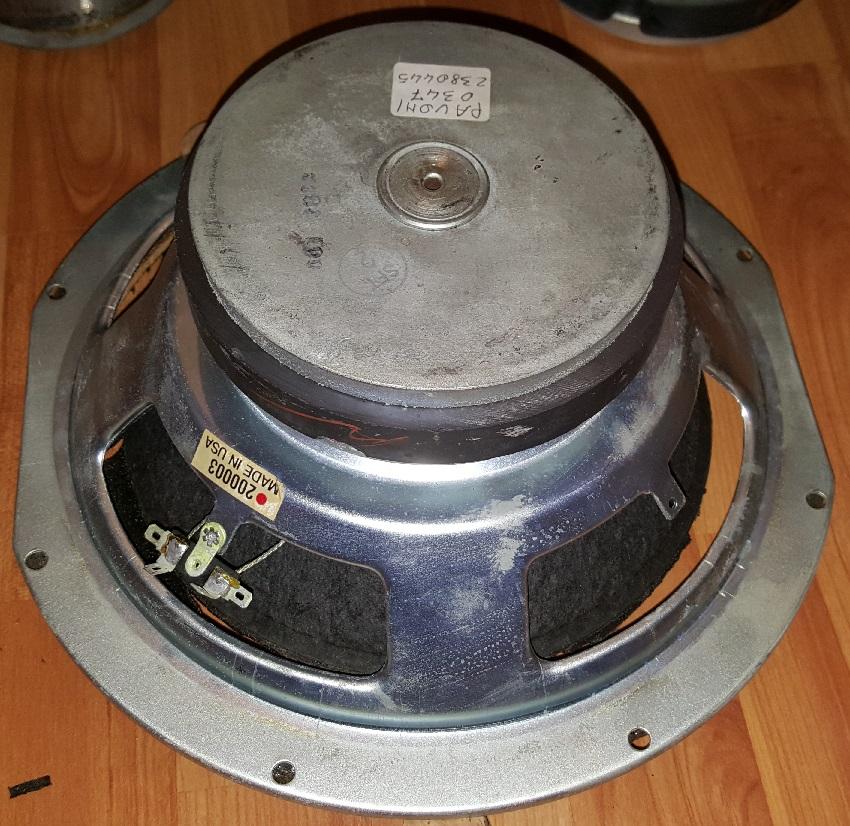

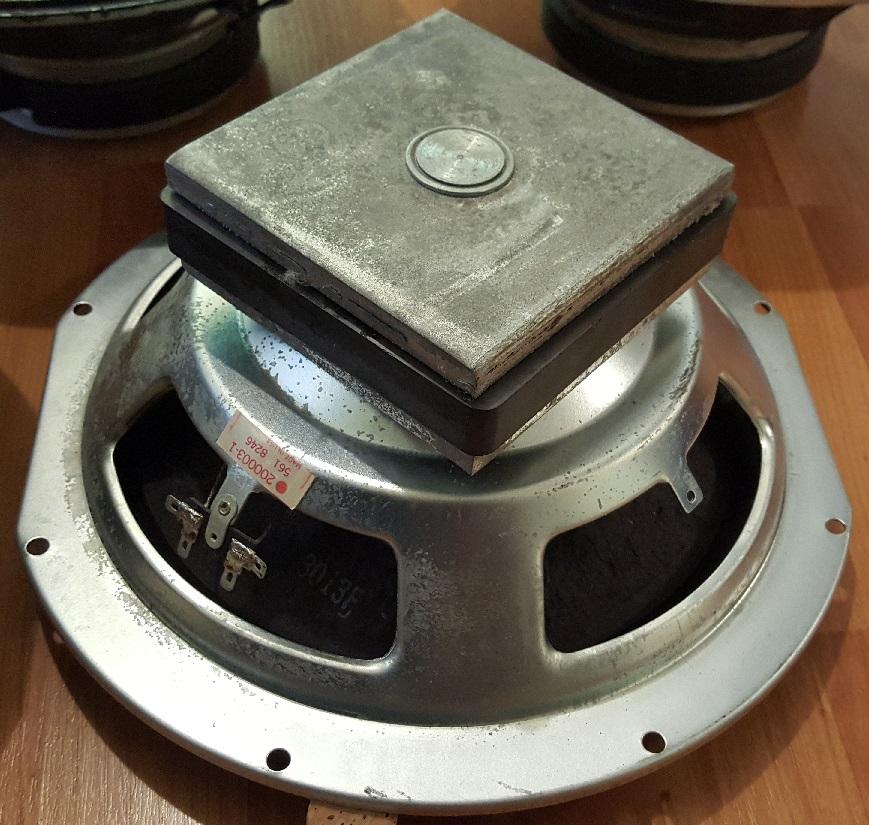

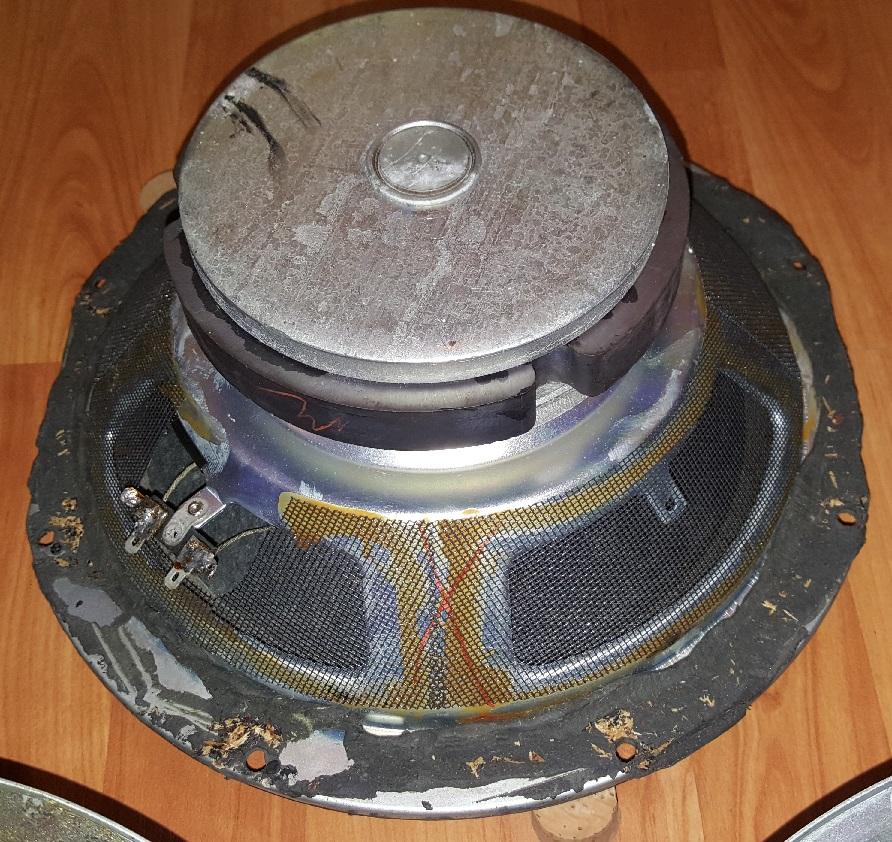

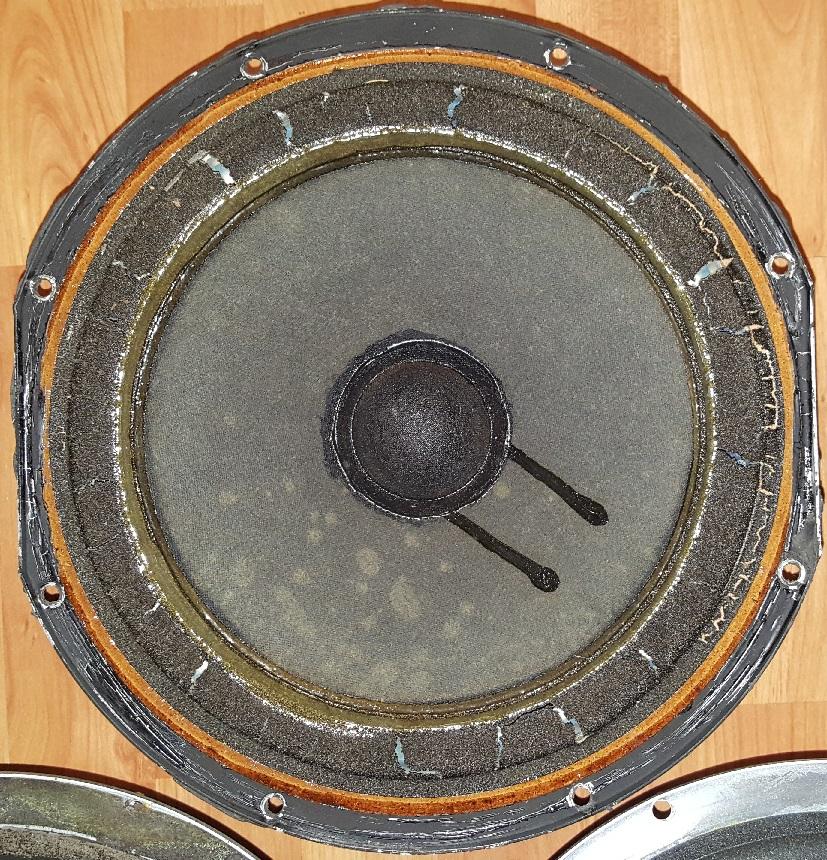

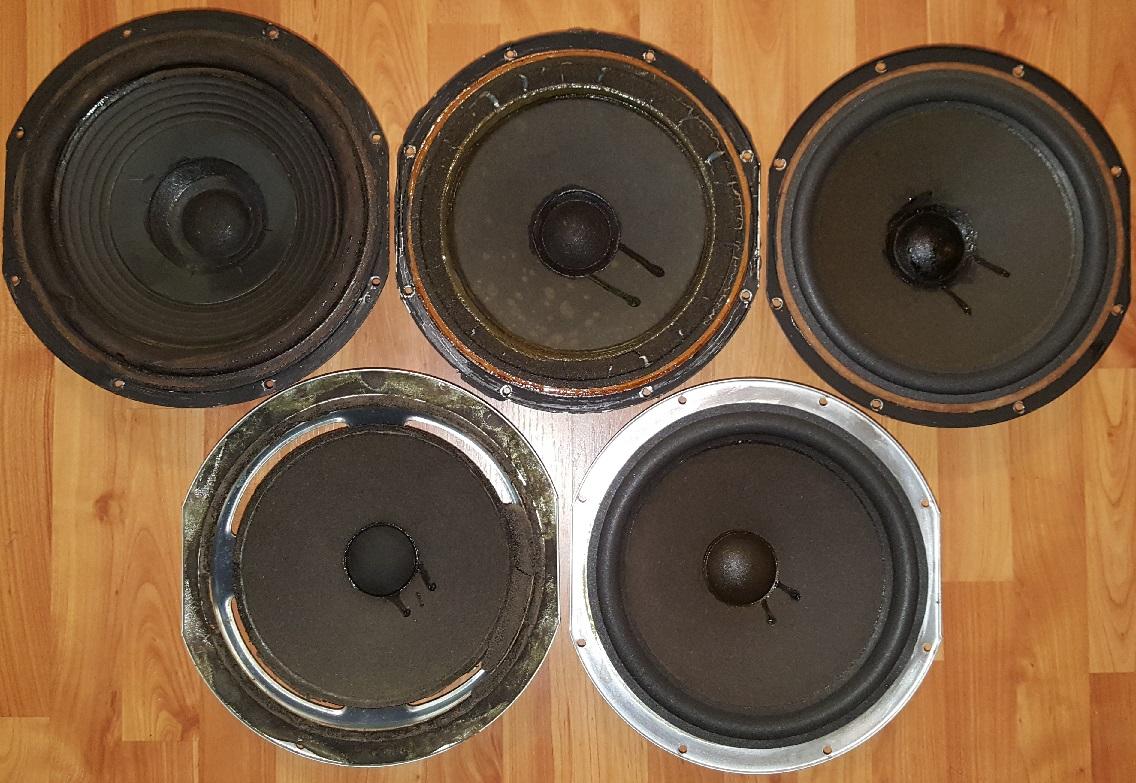

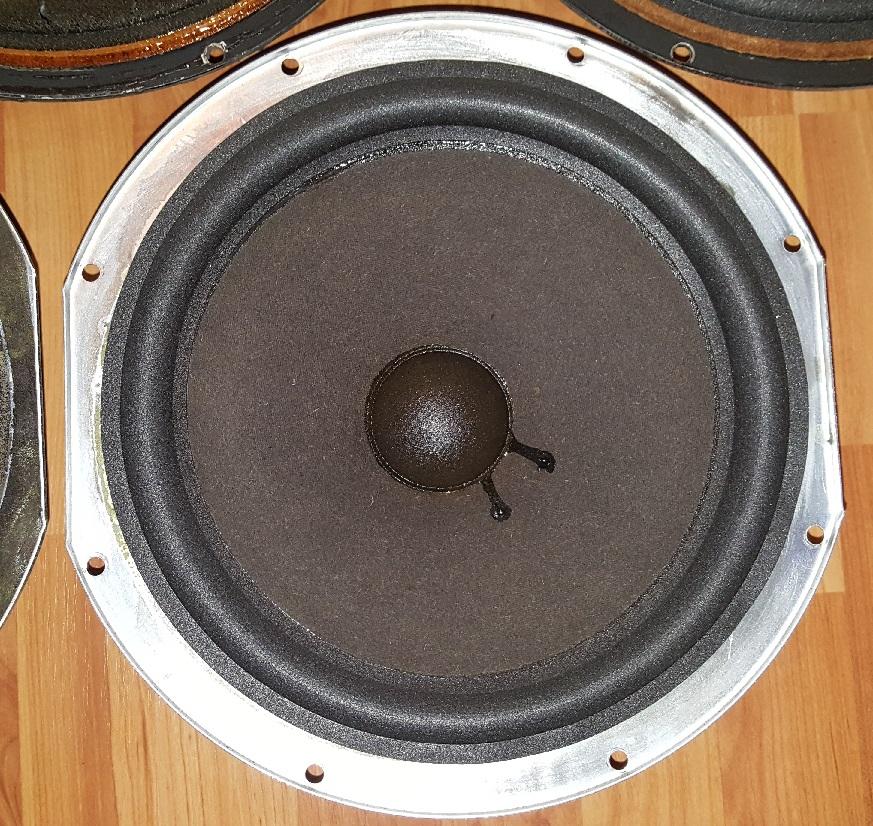

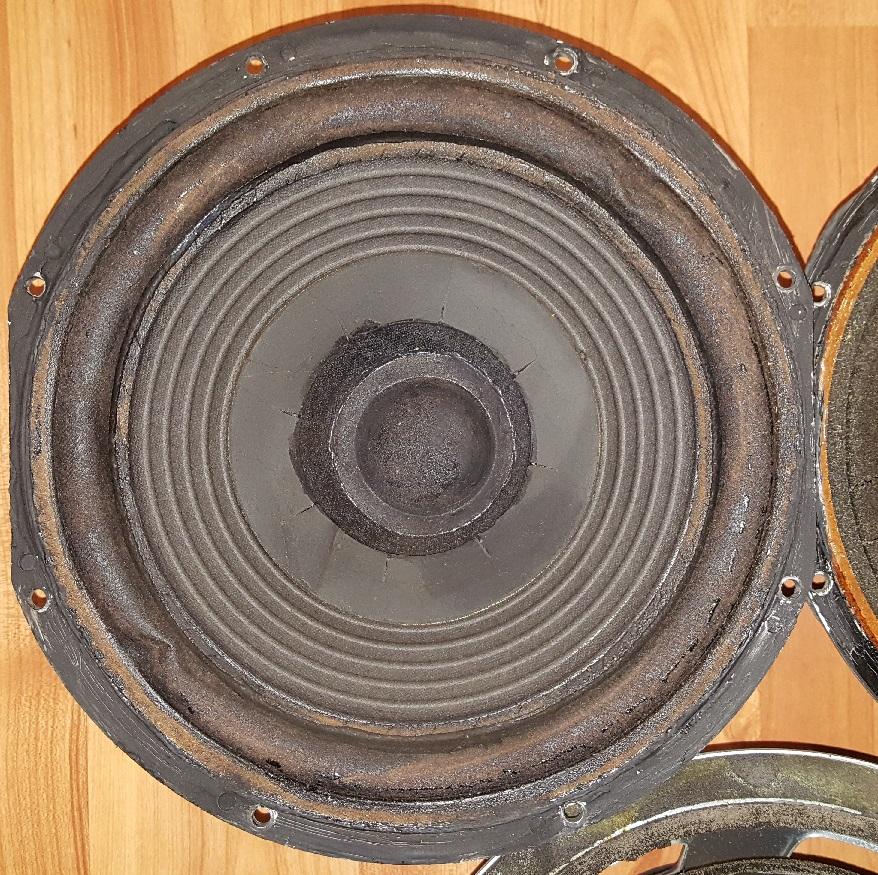

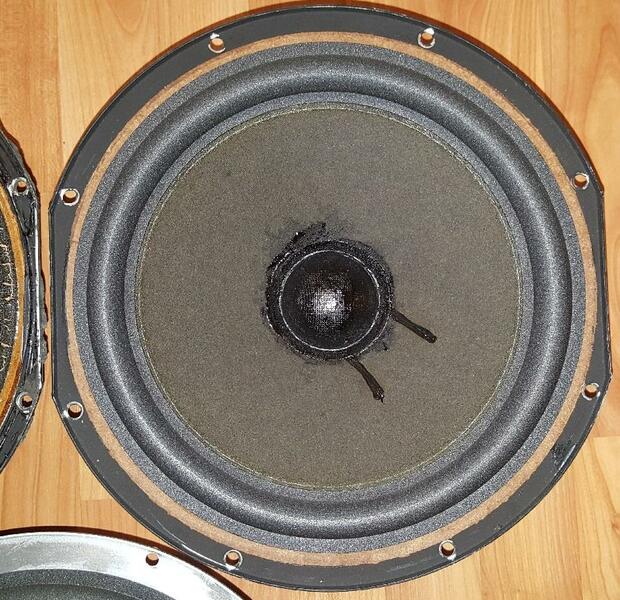

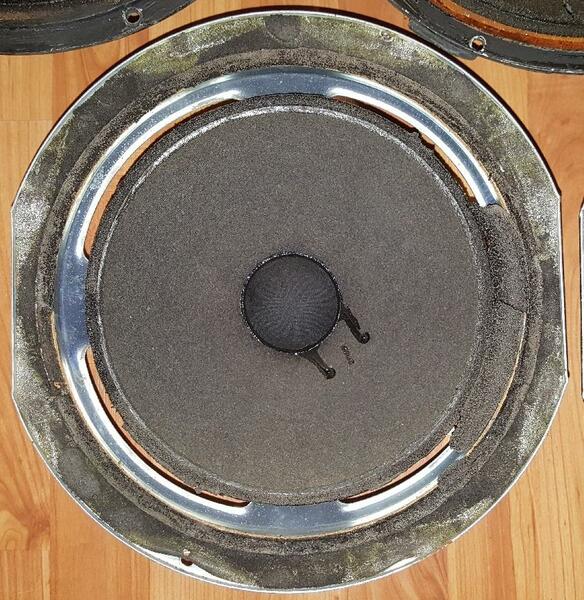

In ordine fotografico il primo woofer con magnete in Alnico e sosp. il tela trattata, successivo con magnete ceramico (1969 ), poi woofer del '74, successivi 200003 delle AR10PI del '78 ed infine il 200003-1 ultimo prodotto da AR USA e con magnete quadro.

Manca il retro del woofer AR3a del '74 che aggiungerò

[JureAR]

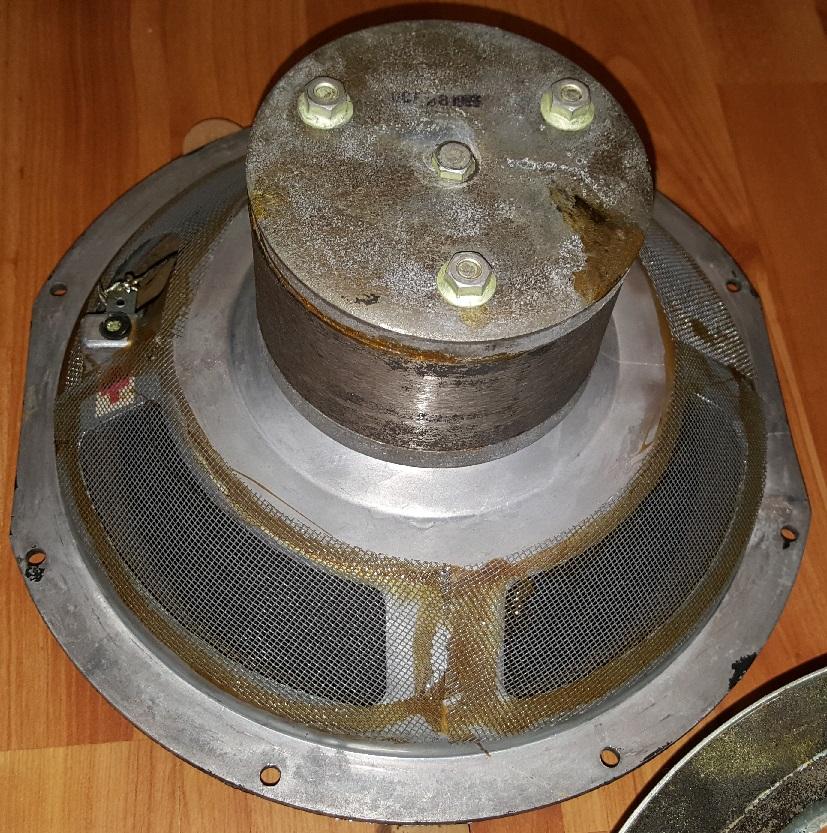

Aggiungo il retro woofer AR3a del '74.

[bambulotto]

@JureAR Sei un'enciclopedia vivente.....

[liedolo6]

Grazie Mille davvero esaustivo ed utile per valutare i vari diffusori !!!

[gimmetto]

@JureAR Grande Giorgio! Una domanda: ritieni fondamentale la presenza  dell'anello  circolare in medite sul cestello sotto la sospensione? Molti "ribordatori" la eliminano!

[JureAR]

@gimmetto l'anello di masonite avendo uno spessore di quasi 4 mm. è fondamentale per dare la corretta posizione della bobina e planarita' dello spider sottostante. Quindi necessario, se assente andrebbe rifatto e riposizionato  come in origine. A volte per errata conservazione di woofer senza sospensione, causa il peso notevole del cono e cedevolezza dello spider stesso, se osservato lo spider risulta concavo verso il magnete ed é difficile riposizionare la sosp. come in origine da cui si può immaginare che venga tolto ( grande sbaglio ). Personalmente ho "rinvenuto" spider affossati ponendo il woofer a cono in giù in forno a circa 60/70° e manipolandolo delicatamente nella posizione di riposo corretta durante il raffreddamento, sempre riuscito a riportare lo spider quasi come in origine.

P.S. personalmente conservo i woofer ( privi di sosp. ) in posizione verticale  con rotazione ogni tot. È con spider quanto più  rettilineo.

[gimmetto]

@JureAR Grazie Giorgio, c'è sempre da imparare...

[JureAR]

@gimmetto manca alla serie di woofer quello successivo all'84,prodotto per AR da Tonegen e che oltre agli esemplari già pubblicati  non ho inserito ( i miei Tonegen appartengono ad Ar10PII del '90 ( limited o REPLICA a seconda della definizione).

Con questi 5 woofer è  rappresentata praticamente  tutta la serie prodotta dalla Ar3a sino a fine produzione del woofer da 305 mm.

[JureAR]

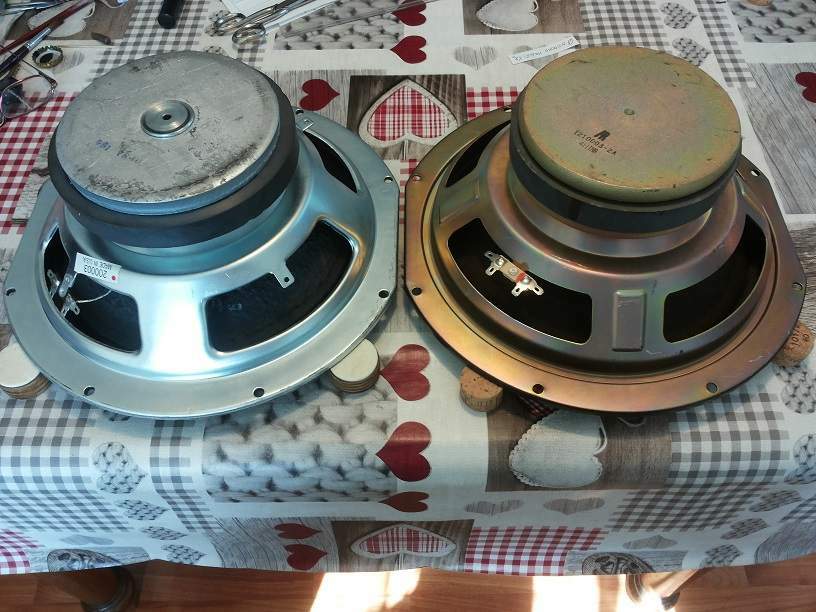

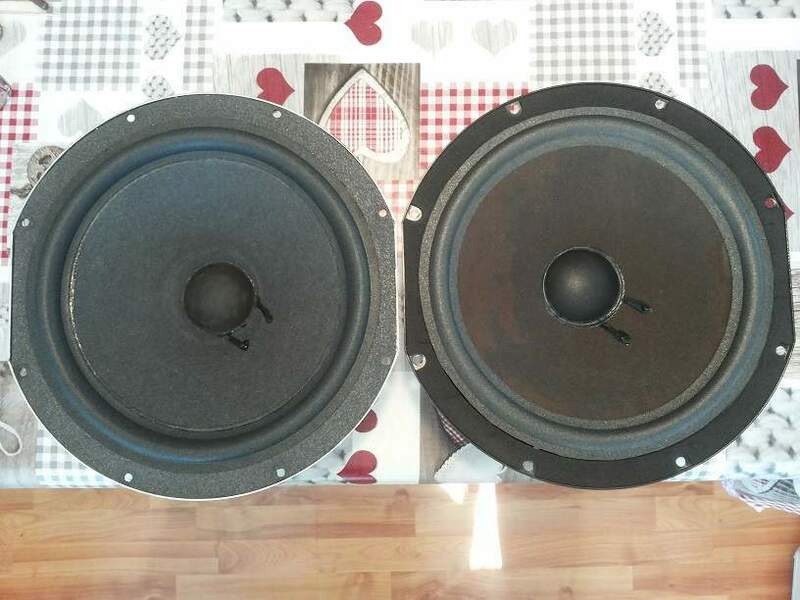

Finisco l'illustrazione dei woofer con il mancante Tonegen, siglato 1210003-2a assieme ad un AR200003; segnalo la scomparsa del ring in masonite sostituito da rilievo dello stesso spessore sulla flangia esterna del cestello. Segnalo che il materiale simil foam del woofer a sx non è l'originale(si degradava al pari delle griglie AR10 e si intravede quanto rimane nel fratello 200003 illustrato ad inizio thread), invece quello del Tonegen è l'originale proprietario così come il parapolvere, più grande e con diverso trattamento.

Tutti questi woofer possono esser intercambiabili e suonano molto simili (da adeguare il contenuto in quantità e tipologia dello smorzante interno il cabinet), Fs progressivamente da 17/18Hz Alnico/primi ceramici fino a 26Hz del TNG woofer, tenuta in potenza ed affidabilità migliorata negli esemplari più recenti.
