Attenuatori segnale di ingresso

[baland61]

io in negozio uso il PC per ascoltare musica e devo mettere volume uscita cuffia al 60% con qualsiasi ampli vintage (Sansui Marantz) e nonostante tutto il volume a ore 10 è già alto abbastanza...(diffusori JBL L 19)

[baland61]

ho anche un lettore CD Sony e per avere una regolazione di volume decente devo usare l' uscita pre variabile al 50%

[dipparpol]

se sei pratico col saldatore ti puoi autocostruire una attenuatore. basta saldare due resistente una in parallelo ed una in serie. quella in serie in genere è da 100ohm (quella che vede la sorgente) quella in parallelo dipende da quando vuoi attenuare il segnale. per farlo basta tagliare due cavi rca ed al centro interporci le resistenze...se vuoi fare un lavoro migliore ci vorrebbe uno "scatolotto" con ingressi ed uscite rca e ci saldi dentro le resistenze...

[baland61]

@dipparpol per cortesia riesci a fare un disegno con riportati i valori resistenze grazie

[dipparpol]

[dipparpol]

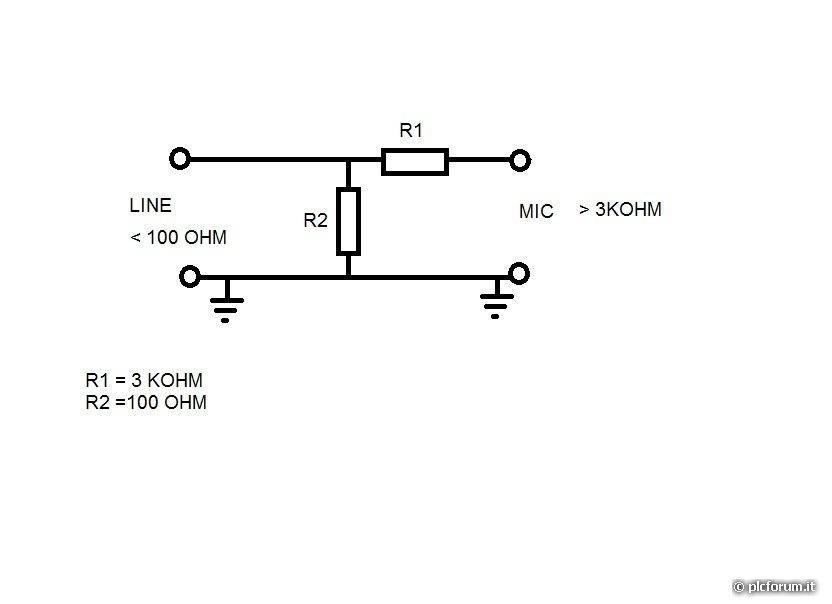

Il valore di r1 é da sperimentare in base a quanto vuoi attenuare, in genere con 10k attenui di 40 db,ma é troppo, si usa con gli ingressi microfonici, prova magari 3k o intorno a questo valore
