Riesumazione Siemens ELA 91-07/A

[what]

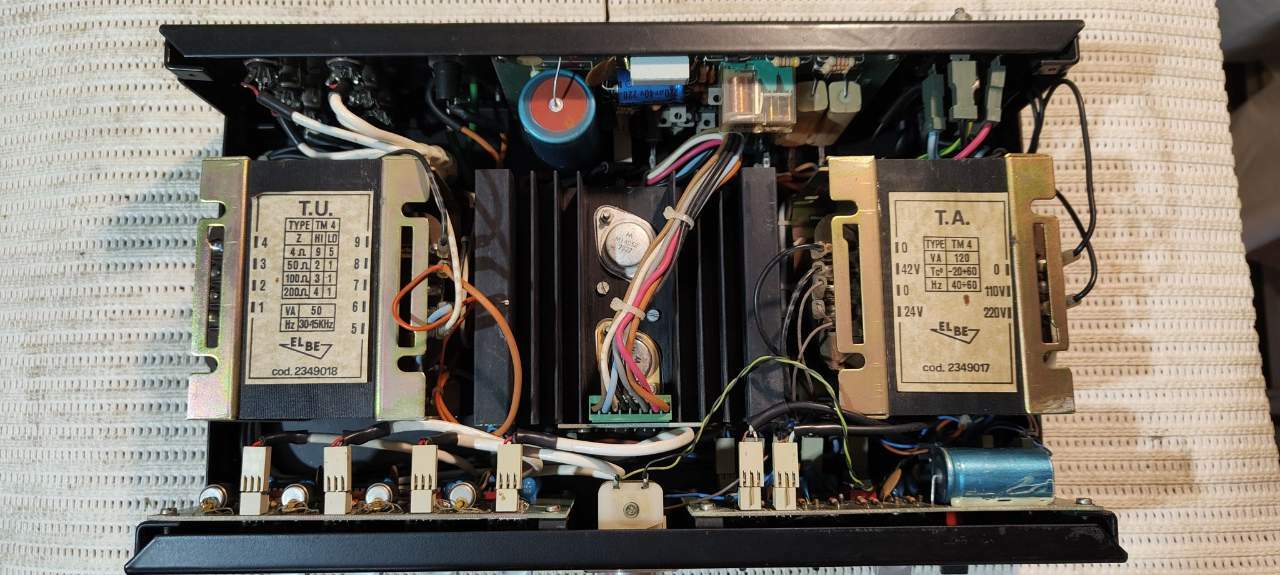

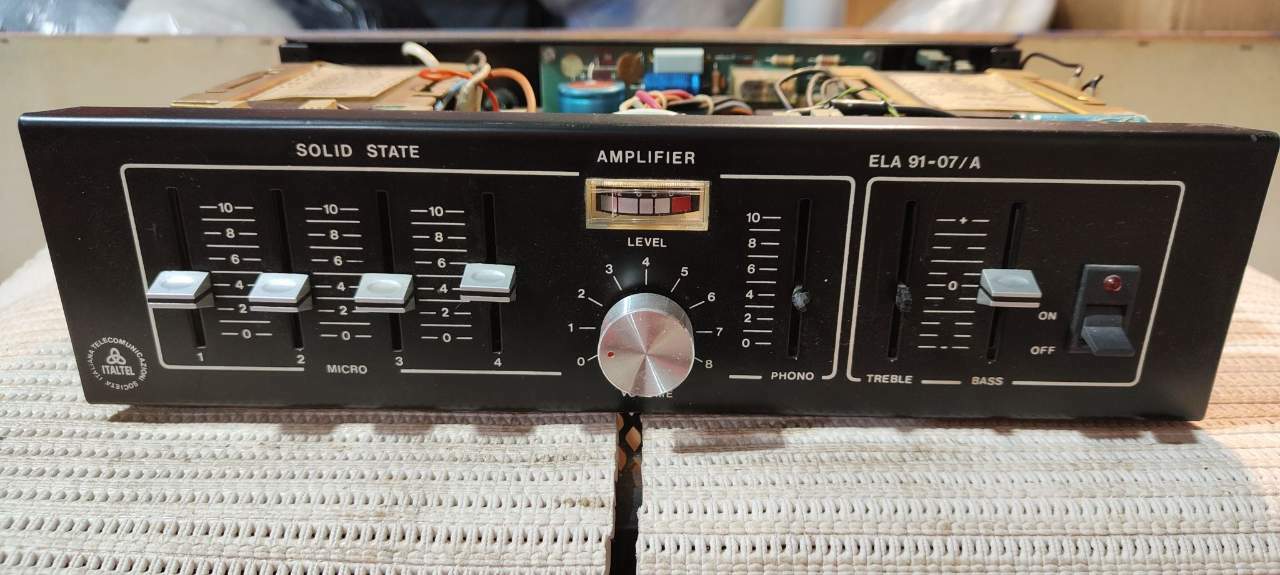

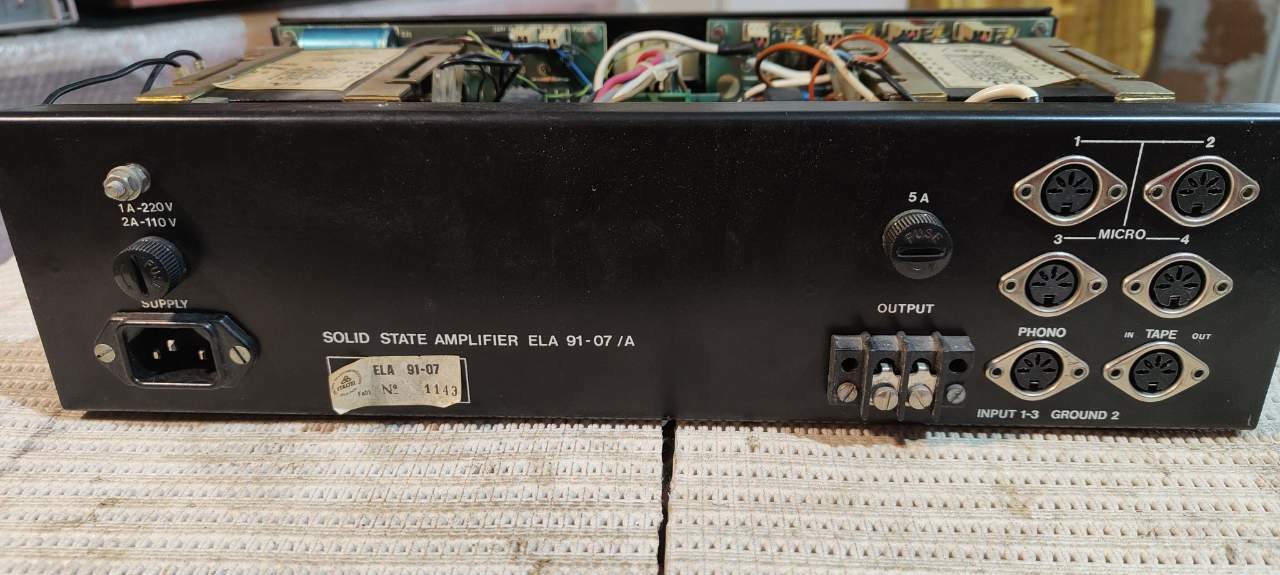

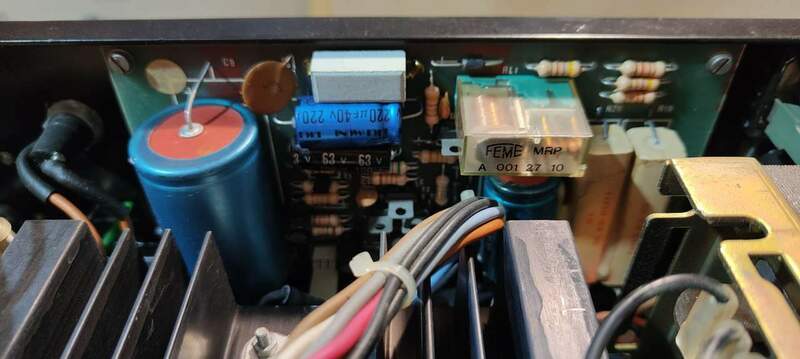

Nel magazzino ho scovato questo integratino fine anni 60 ormai dismesso chissà da quanto tempo,marcato Italtel ma prodotto in unione tra Siemens e Telefunken.Il peso importante per via dei 2 trafo,almeno 10/15 kg,lascia presagire ad una costruzione di livello,almeno per la sua epoca.Aperto per visionare l'interno,sembra non ci siano condensatori in perdita e tutte le schede sono perfettamente pulite.Il fusibile di alimentazione è interrotto o perlomeno danneggiato (classico pallino lungo il filamento) per cui non posso accenderlo almeno per ora,anche perchè non ho un Variac ma solo un trasformatore 220/110.Non trovo molte informazioni in rete e non posso risalire a cosa servisse all'interno della scuola e fino a quale anno.Vorrei ripristinarlo e dargli voce per sapere di che pasta è fatto,ma anche evitare il botto.A tal proposito una volta si era parlato di un Variac casareccio nel cui era integrata una lampada a filamento.Chi può darmi info di ogni genere sull'apparecchio stesso e su come costruire un variac occasionale,é ben accetto.Intanto allego alcune foto.



[Bazza]

Ma che bellino...... complimenti!

[oscilloscopio]

Sembra un ampli pa che magari veniva utilizzato  per amplificare dei microfoni.

[oscilloscopio]

[bambulotto]

@what

[what]

2 minuti fa, bambulotto ha scritto:

@what

 se vabbè...

[oscilloscopio]

@what  Guarda che funziona come ti ha scritto Roberto...

[what]

2 minuti fa, oscilloscopio ha scritto:

@what  Guarda che funziona come ti ha scritto Roberto...

e la tensione di uscita la regolo ruotando la lampadina? Me sembra 'na bischerata...

[oscilloscopio]

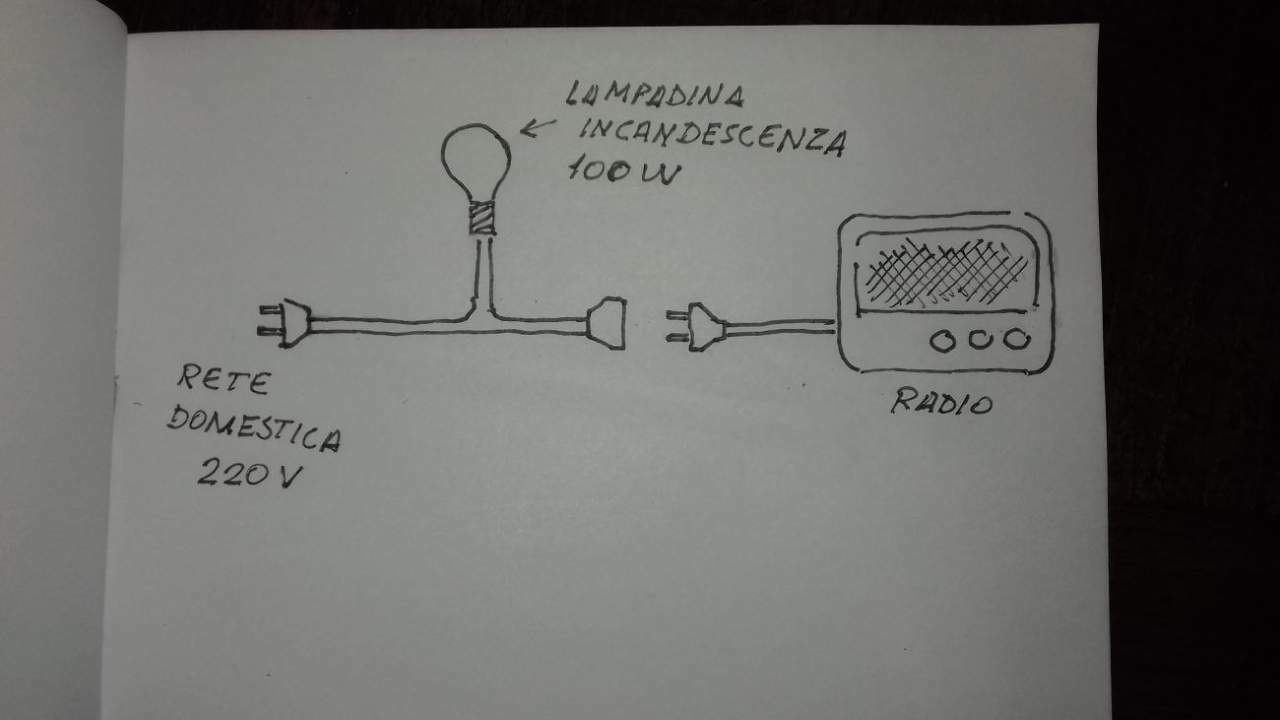

@what  Se vuoi regolare la tensione di uscita in modo lineare devi accattarti un variac, comunque quel sistema funziona l'importante è non dargli subito la botta a 220 V. e comunque se ben ricordo quel sistema la resistenza del filamento della lampadina è maggiore da fredda e diminuisce con il passaggio di tensione quindi in un certo senso entro certi limiti svolge un po'la funzione di un variac.

[what]

@oscilloscopio Ok ma che tensione uscirebbe dalla lampada di 100 W,e cosa cambierebbe con lampade di minore o maggiore wattaggio?

[oscilloscopio]

@what  La tensione di uscita non la conosco perchè avendo il variac non utilizzo quel sistema. Se aumenti o diminuisci la potenza della lampadina aumenta o diminuisce la resistenza e di conseguenza la tensione.

[what]

@oscilloscopio Si può sempre usare un tester per misurare l'uscita però.

[oscilloscopio]

@what  Certamente

[Paolo 62]

E' proprio un amplificatore con mixer per impianti di sonorizzazione.

[what]

13 ore fa, oscilloscopio ha scritto:

@what  La tensione di uscita non la conosco perchè avendo il variac non utilizzo quel sistema. Se aumenti o diminuisci la potenza della lampadina aumenta o diminuisce la resistenza e di conseguenza la tensione.

Ricapitolando,lampada bassa potenza= bassa tensione in uscita

Lampada alta potenza= alta tensione in uscita, dovrei procurarmi un variac prima o poi...

[oscilloscopio]

@what dovrebbe essere il contrario.

[what]

5 minuti fa, oscilloscopio ha scritto:

@what dovrebbe essere il contrario.

Giusto,è l'assorbimento che regola l'uscita... che somaro

[ortcloud]

Ho diversi amplificatori non usati da almeno 30 anni se acquistassi sull'amazzone un variac per evitare la botta iniziale di 220 V come andrebbe usato?
