Sostituzione condensatore Rifa - Problema motore gira


Messaggi raccomandati

Inviato

Ciao, a seguito dell'acquisto del gira:



vorrei iniziare a sistemare i problemini che ha, intanto che attendo l'arrivo di basette/bracci.

Il primo è il fatto che al motore, continua ad arrivare tensione (ridotta) anche a interruttore di accensione spento. Questo si nota dal fatto che rimane lievemente acceso il led di funzionamento e che il motore se scollegato dalla tensione della cinghia, inizia a girare anche se con pochissima coppia.

A logica, non penso che un malfunzionamento del genere possa dipendere da componenti a valle dell'interruttore, ma solo dal circuito a monte o dall'interruttore stesso.

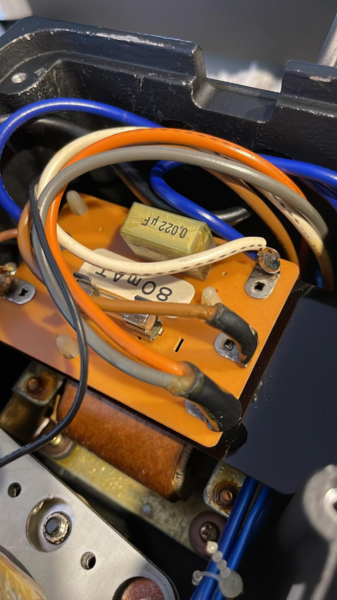

Aprendo lo scatolotto noto subito un bel RIFA antiscintilla, montato in parallelo all'interruttore:






Che dite può essere quello l'imputato? Già a occhio pare tutto mezzo crepato... In caso con cosa si può sostituire?

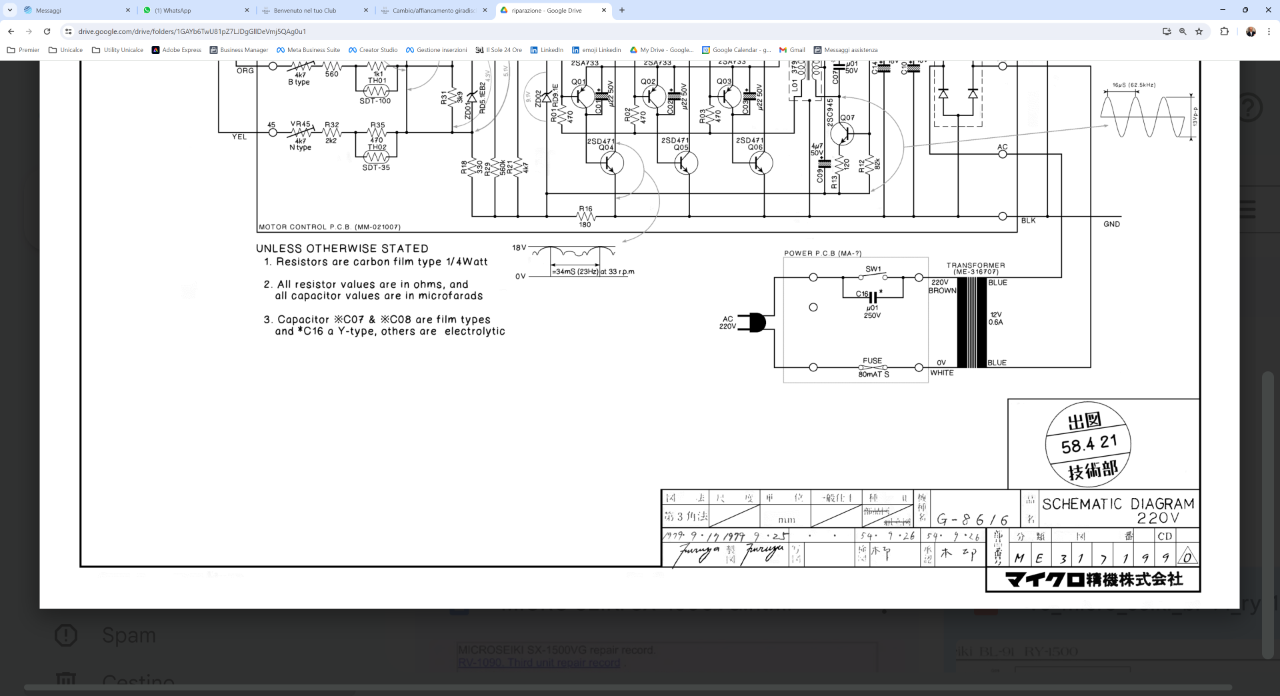

Da schema dovrebbe essere del tipo Y, quindi che si interrompe in caso di rottura, ma qui pare fare il contrario in realtà...

Inviato


Azz, ho sbagliato sezione, volevo pubblicare su DIY

Inviato

Cambia il condensatore, quei rifa sono noti x andare in fumo.

9 minuti fa, Robbie ha scritto:

In caso con cosa si può sostituire?

Con uno dello stesso valore e classe di funzionamento.

  • Moderatori
Inviato
3 ore fa, corrado ha scritto:

Con uno dello stesso valore e classe di funzionamento.



Esattamente......



@Robbie ..... e visto che ancora non è tuonato meglio trascrivere velocemente su carta i valori per procedere da subito all'acquisto.

  • Moderatori
Inviato
3 ore fa, Robbie ha scritto:

Azz, ho sbagliato sezione, volevo pubblicare su DIY



Ti sposto io.

  • Melius 1
Inviato

Anche i garrard 401 quando salta il condensatore antiscintilla cominciano a girare appena collegati alla reta elettrica

  • Melius 1
Inviato
8 ore fa, corrado ha scritto:

Cambia il condensatore, quei rifa sono noti x andare in fumo.

8 ore fa, Robbie ha scritto:

In caso con cosa si può sostituire?

Con uno dello stesso valore e classe di funzionamento.



Si si, questo mi era chiaro.

Mi confermate che uno qualsiasi di questi possa andare bene?

https://it.farnell.com/w/c/componenti-passivi/condensatori/condensatori-a-film/condensatori-a-film-di-sicurezza-e-soppressione?capacita=0.022uf&classe-di-soppressione=y2

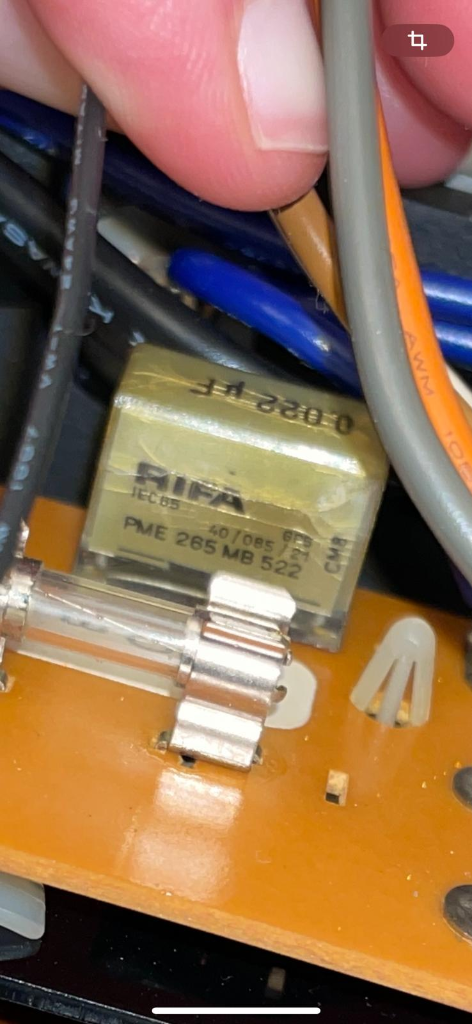

Questo è il meschino:

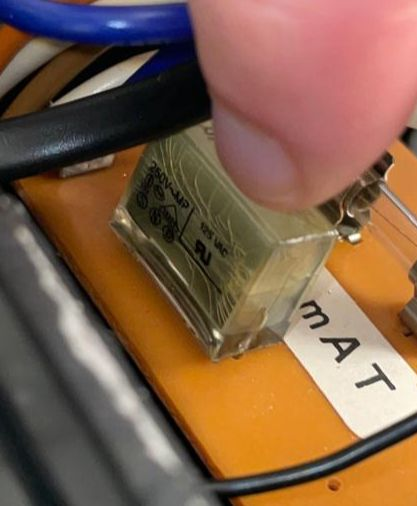

Nello schema c'è scritto di tipo Y (e in realtà anche un valore diverso, ma non dovrebbe spostare granchè), però nel corpo del condensatore montato non trovo riferimenti alla tipologia, se X o Y.

  • Moderatori
Inviato

@Robbie  Ritengo sia classe X2 ma aspettiamo qualcuno che lo confermi appieno.

Inviato

Lo schema riportato dice "Y type". Anche io di base avrei detto X, anche perchè la differenza dovrebbe essere che l'X se salta non interrompe il circuito, mentre l'Y sì e dato che qui il gira gira anche da spento...

  • Moderatori
Inviato
7 minuti fa, Robbie ha scritto:

Lo schema riportato dice "Y type"


mmmm....potrebbe essere stato sostituito con una classe sbagliata....a questo punto meglio appellarsi a quanto dice lo schema dato che non è possibile sapere se qualche precedente proprietario ha pasticciato.
Riguardo la capacità il manuale o schema indica 0.1 uF 250V mi pare di leggere per la nostra tensione di alimentazione.

Inviato

sono come quelli dei thorens 124 e 135, io ho messo dei rifa x2 dello stesso valore. Li trovi in qualsiasi negozio di elettronica.

  • Moderatori
Inviato

sì, non penso sia così critico.

G

Inviato

Dovrebbe essere un spark killer da 22nF 250V classe X2.
