saldare smd?

[domenico80]

Ma è una rogna

Ho combinato qualche kasino

la saldatura smd non è proprio uguale alla tradizionale

ed aria calda e pasta saldante , quale , o punta assai sottile e saldature vecchia maniera a cavarsi gli occhi pur con la lente illuminata

Qualcuno mi fa un training veloce ?

[viale249]

Se hai una stazione di saldatura degna di questo nome, saldatore con punta ultrafine e una lente illuminata per aiutare la vista, una buona lega saldante 60/40, sei potenzialmente in grado di saldare componenti smd. Le stazioni ad aria, i flussanti e quant'altro sono sicuramente la soluzione ma richiedono attrezzature e sopratutto abilità da professionisti.

[domenico80]

infatti io ho combinati kasini con i flussanti , dei quali ne esistono diversi tipi :

da pochi spicci a .......... tanti

interessante invece il flussante per dissaldare

[Gustavino]

8 hours ago, domenico80 said:

infatti io ho combinati kasini con i flussanti , dei quali ne esistono diversi tipi :

da pochi spicci a .......... tanti

interessante invece il flussante per dissaldare

lente da orologiaio fissata ad degli occhiali ingranditori aiuta .
comunque si riesce bene anche con la punta fine ....
in alternativa hai le paste saldanti che metti nel fornetto.
Lega eutetica aiuta molto ,per piste di massa difficoltose puoi preriscaldare ,anche un phon puo' bastare

[domenico80]

ma che cos'è , sado maso ?

io le o la pasta saldante , meglio , dissaldante , la ho usata con il saldatore ad aria calda e funziona , chip a sedici piedini , impossibile da dissaldare se a fori passanti : che significa il .... fornetto ......... ?

Qualcuno ne sa su queste paste ?

[Gustavino]

Neanche il flussante ho mai usato , solo un buon kester sottile e non ti dico che passo di integrati ho saldato....



[Gustavino]

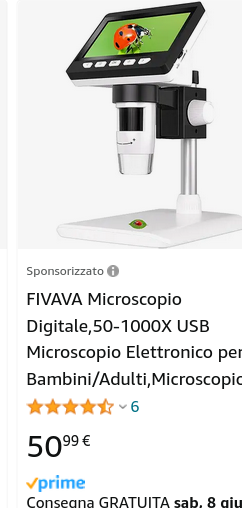

di questi tempi volendo....

[domenico80]

kester ....... ? ........... ho solo due reni e ne dovrei vendere uno .............. 90€ ? ? ?

ma cos'è , na sorta di pasta salda ?

[Gustavino]

https://www.mouser.it/ProductDetail/Chip-Quik/SMD4300AX10?qs=8BX3xQzFIvmcu%2FOCwVH%2FCw%3D%3Dla pasta vedo che parte dai 21€ , lo stagno buono e' il  kester ,comunque sicuramente troverai Sn63/Pb37 piu economici stannol ,volendo anche il keep 60/40
ultimamento ho rimediato negli usa un eutetico

Sn/Pb/Ag/Cu 3% MAR core che fonde a 165gradi una favola





[domenico80]

a@@ , pure la saldatura è diventata costosa

forse sono io che compro lo stagno a 9€ rotolino 100gr , 60/40 , diam 1 mm

[Gustavino]

Per lavoro si usano cose serie e saldare e' un arte , senza dimenticare una buona stazione saldante tipo jbc o weller... per gli smd fa' molto comodo la possibilita' dello stanby vista la lentezza per la gestione di componenti cosi minuscoli....

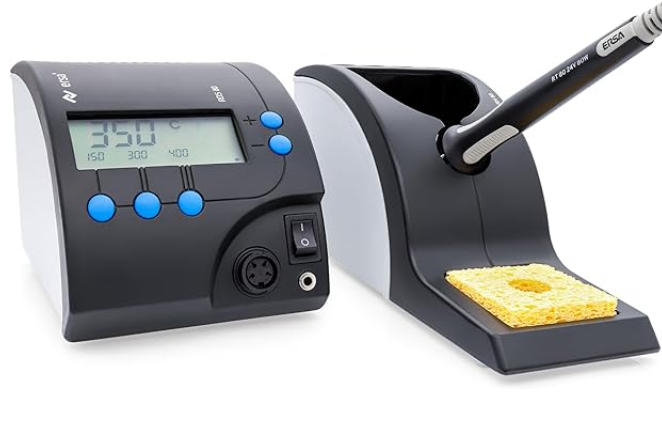

x smd ho usato questa di ersa non costosa praticissimo lo standby

[domenico80]

quanto ?

non vedo il modello

[Gustavino]

rds80 ma 15anni fa' ora ci sara qualcosa dimeglio

[corrado]

.

[Gustavino]

a quei prezzi ora  c'e' la weller vedo ....
sarebbe bello provare Hakko .
Il TOP  trovare una Metcal usata !

[BEST-GROOVE]

In passato sono riuscito a saldare SMD con un comune ersa da 15 W con punta a penna non a scalpello..... a dissaldare invece non ho mai provato ma vedendo in rete dei video  sembrerebbe che basti un flussante con cui sommergere il componente usando una treccia per inglobare lo stagno ma non penso sia così semplice....

Per saldare uso una stazione presa su AliExpress facendomi pure una scorta di punte long life di tutti i tipi; poca spesa tanta resa e dopo 4 anni di uso intensivo ancora funziona. 😁😁

[domenico80]

su yout.... ne vedo di ogni , ma , penso , ne capiscano poco più di me

pare non esista una linea comune con alcune varianti

alcuni solo flussante , altri punta mini e stagno con pulitura prima e dopo , mah

Quanto mi desta perplessità è il passaggio prima e dopo con spazzole o che altro , sarà il Kester ?



[BEST-GROOVE]

33 minuti fa, domenico80 ha scritto:

Quanto mi desta perplessità è il passaggio prima e dopo con spazzole o che altro



Ho visto che spazzolano spesso ma non capisco se lo fanno per pulire tracce di flussante o cosa.....
