One Tube Amplifier

[OLIMPIA2]

Qualcuno ha mai provato a realizzare un amplificatore OTA?

La cosa mi sta interessando, mi piacerebbe realizzare un integrato con un solo tubo, magari DHT.

La EML20B potrebbe fare al caso, si tratterebbe di trovare i ferri giusti.

Specialmente il trasformatore di ingresso che deve avere un guadagno elevato, non c'è molto sul mercato.

[Gustavino]

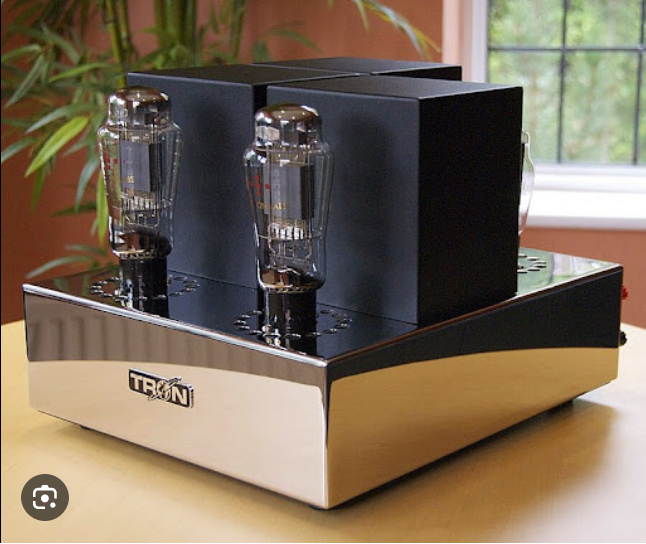

@OLIMPIA2  in giro qualche spud e' stato fatto, anche questo commerciale ,magari  la 30A che a gain 32 ...spostando il problema

[mariovalvola]

@OLIMPIA2Un ferro d'ingresso con un rapporto superiore a 1:4, è una bella sfida. Il rischio di "giocare al piccolo Sakuma" con tutto quello che ne consegue, si pone.

Anche i mitici UTC LS-10, non è che fossero estesissimi in alto.

Auguri

[joe845]

@OLIMPIA2 un mio amico fece un aggeggino con le CV5112, la potenza era ovviamente irrisoria, ma, nei limiti, ne era contento.

G

[OLIMPIA2]

@mariovalvola 1:4 è poco, direi almeno 1:8



Hashimoto fa qualcosa?

[OLIMPIA2]

1 ora fa, Gustavino ha scritto:

@OLIMPIA2  in giro qualche spud e' stato fatto, anche questo commerciale ,magari  la 30A che a gain 32 ...spostando il problema

La AV30 non va bene, l'unica in grado di fornire potenza è la AV20B.

[OLIMPIA2]

@joe845 la potenza non è importante, lo userei come ampli cuffia. Direi che 1W andrebbe bene.

La 5112 l'ho provata in varie salse e non mi fa impazzire e poi preferirei un DHT.

[Gustavino]

se lo vuoi anche potente......comunque la dissipazione e' quella della 45 ....11w EML30B

[OLIMPIA2]

1 minuto fa, Gustavino ha scritto:

se lo vuoi anche potente......comunque la dissipazione e' quella della 45 ....11w

Con la EML30 ci ho fatto alcuni preamplificatori DHT. Suona molto bene ma rimane un tubo non adatto per fornire potenza.

[Gustavino]

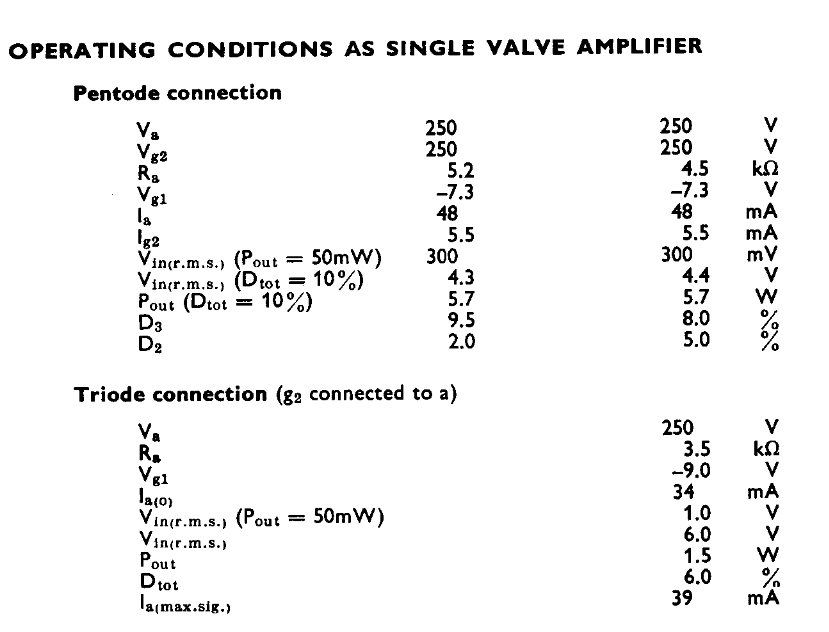

in IDHT la el84 magari meglio ancora la sv83 ( gain 26) con 1volt 50mw li tira.....

[OLIMPIA2]

@Gustavino c'è di meglio 😉

[OLIMPIA2]

Ho visto che nel catalogo Hashimoto c'è il trafo HI-6-47 che potrebbe andare bene ma costa tanto.

Qualcuno l'ha mai usato?

[mariovalvola]

@OLIMPIA2 Ti converrà sentire Isao Asakura per comprendere bene le caratteristiche.

Non trovo la massima accettazione a 30Hz  leggo 15V (rms?) sul secondario, pochini,  senza indicare la frequenza.

[OLIMPIA2]

Penso che rinuncerò al tubo DHT in favore della 6EM7.

Mi sembra un'ottima candidata per un buon ampli per cuffia.

[mariovalvola]

@OLIMPIA2 Mayer usava la E55L

Da capire che cuffia userai e che trasfo di uscita hai disponibile. Quelli usabili per cuffia con più impedenze, non sono tantissimi. C'è un Lundahl molto bello oltre allo storico induttore TL-404 di Magnequest  ( purtroppo, LaFevre è mancato ) da usare in parafeed.

[walge]

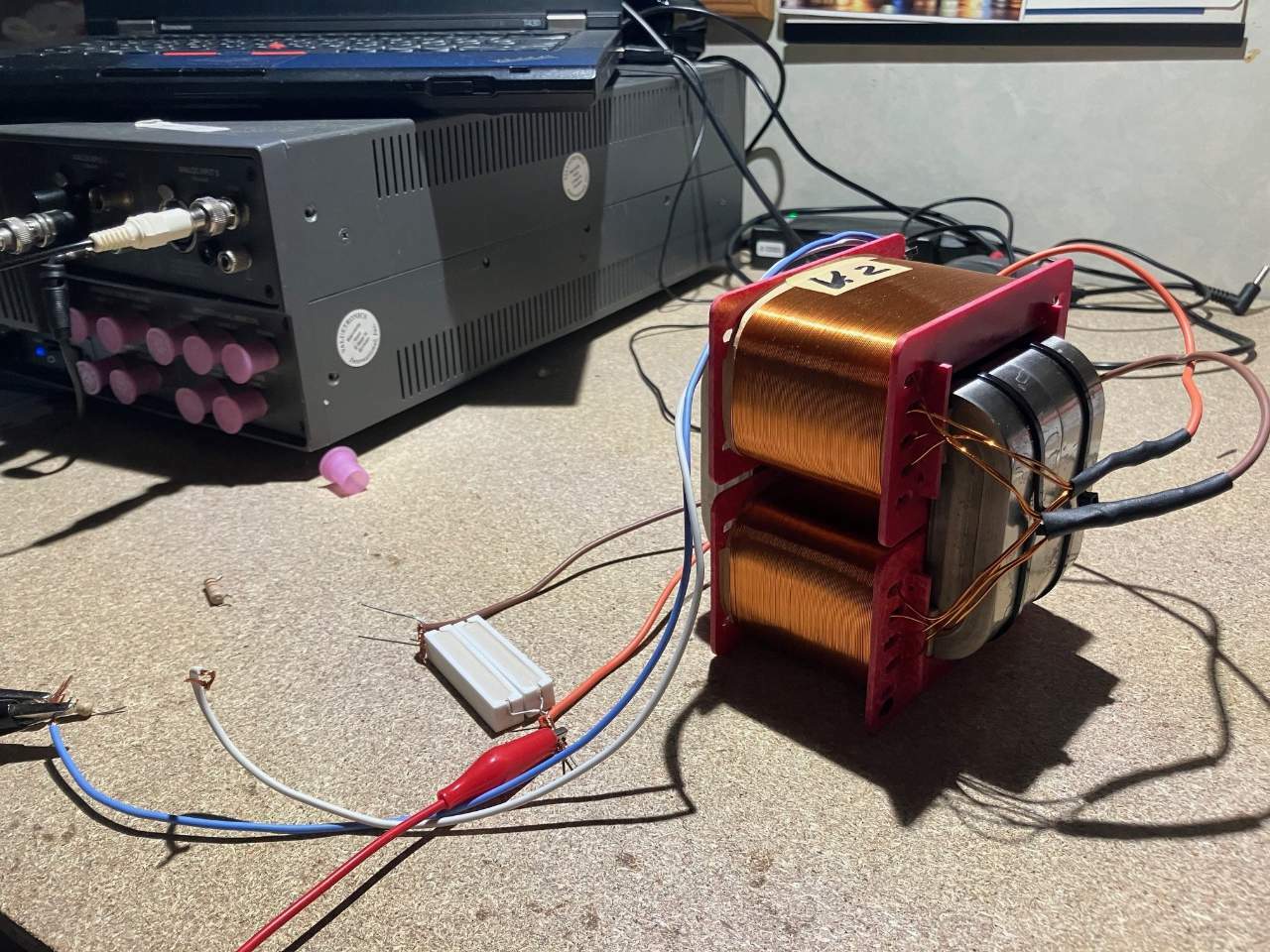

Ci sto lavorando da tempo su alcuni ferri con un nuovo fornitore di nanocristallino.

I primi prototipi, fatti con Fiat di Roma vanno molto bene

Sia input che per interstadio



Vedremo



questo è l'ultimo x 300B



[walge]

@mariovalvola

presentai un progettino su Audioreview con 84 s.e. triodo e trafo di uscita specifico con multiprese x cuffie.

Andava molto bene



Walter

[mariovalvola]

@walge Che impedenze al primario e secondario? teneva 50 mA?

Grazie
