Condensatori 2216

[Akla]

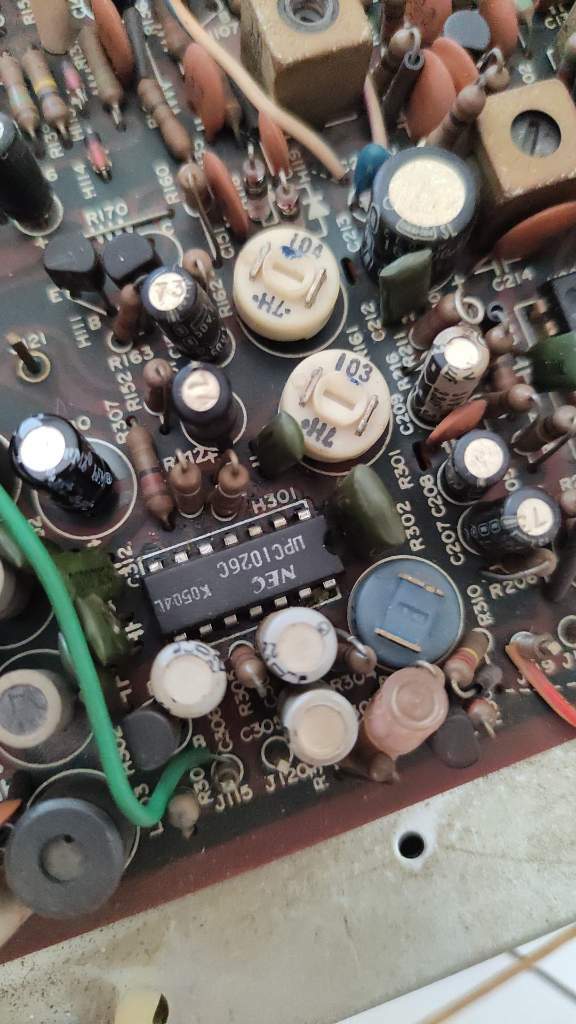

Ci i sono 2 condensatori elettrolitici da 0.47 e 22 mf posti sui piedini dell integrato

multiplexer di un marantz 2216. senza polarità ne la polarità sul circuito elettrico e stampato sono non polarizzati???? e si trovano ancora?

Il part list riporta. Solo electrolitic capacitor

[BEST-GROOVE]

@Akla si potrebbero trovare ancora, fare una ricerca sui soliti siti di componentistica l'hai fatta?

[Akla]

17 minuti fa, BEST-GROOVE ha scritto:

@Akla si potrebbero trovare ancora, fare una ricerca sui soliti siti di componentistica l'hai fatta?

Non trovo il o.47. Le dimensioni sullo stampato vsono da radiolina  ovvero i componenti e lo spazio e irrisorio. On  line sono di dimensioni eccessive.  Il vero problema che sebbene abbia seguito le procedure di allineamento. Non va in stereo. O ..il multiplexer. O i condensatori  sui piedini ma se sai altro dimmi ..

[BEST-GROOVE]

Ma il 0,47 è effettivamente andato?

Vedere ma non so se esistono in SMD np se lo spazio è risicato.



[Akla]

24 minuti fa, BEST-GROOVE ha scritto:

Ma il 0,47 è effettivamente andato?

Vedere ma non so se esistono in SMD np se lo spazio è risicato.

Non l ho provato ma. Ha sicuramente 50 anni. Hai un id a perché non va in stereo?

[BEST-GROOVE]

46 minuti fa, Akla ha scritto:

Hai un id a perché non va in stereo?



Veramente no ....l'esperto di tuner è @TheoTks ma è da un po' che non si legge ....

[Akla]

Adesso, BEST-GROOVE ha scritto:

Veramente no ....l'esperto di tuner è @TheoTks ma è da un po' che non si legge ....

Libra?

[BEST-GROOVE]

@Akla no Libra ma theotks

[Akla]

28 minuti fa, BEST-GROOVE ha scritto:

@Akla no Libra ma theotks

Eh boh vediamo. ..grazie  manua service





https://www.manualslib.com/manual/891917/Marantz-2216.html?page=11#manual

[clane]

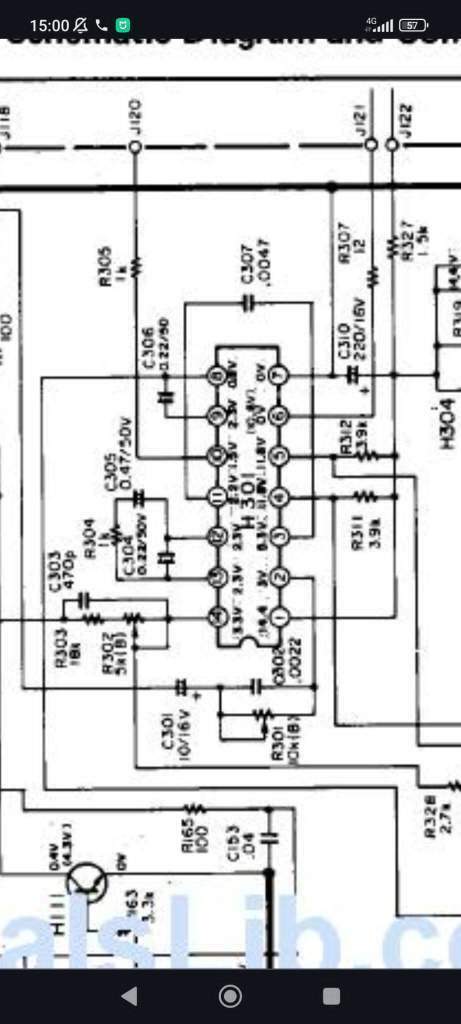

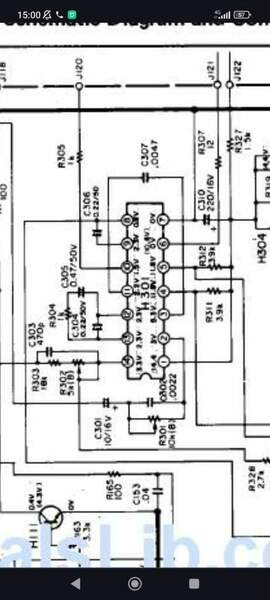

Akla, ti riferisci a C304-305 dello schema? Se si, il datasheet del HA1156 non riporta l'uso di elettrolitici. E' importante il loro valore, essendo parte del filtro passa basso. Polistirene sarebbe la prima scelta.

[Akla]

3 ore fa, clane ha scritto:

Akla, ti riferisci a C304-305 dello schema? Se si, il datasheet del HA1156 non riporta l'uso di elettrolitici. E' importante il loro valore, essendo parte del filtro passa basso. Polistirene sarebbe la prima scelta.

Hai ragione. Mo li cerco ......ma il precedente propietario un lungimirante scienziato teutonico lo ha pasticciato alla grande ha messo un equivalente pin to PIN del cujus al posto del Ha1156w perché lo schema dice che sul piedino uno ci devono essere 14.3 volt. Invece  ce ne erano. 9.8. Cambiata la resistenza di carico da 1.5 kohm con una 1 kohm. Abbiamo finalmente tutti i valori. Giusti penso che equivalente ha un impedenza di ingresso tale da noi n consentire  i 14.3   inizia ad andare con fatica. Ho dovuto ritardare  l101 l accordo  l oscillatore locale C1. C2.perche aveva una distorsione stellare Insomma se sto tizio non capiva un pēnis e la parola di consona.... poteva evitare sto sfacelo per sto tedesco un uboat e una radio non c e differenza Ma non e ancora finita. Ad. Oggi 15 ore di lavoro.un disastro tecnico.

[Akla]

Sostituendo r 327 ha iniziato a lampeggiare la lampadina stereo. Era ora

[Akla]

[BEST-GROOVE]

funzia?

[Akla]

38 minuti fa, BEST-GROOVE ha scritto:

funzia?

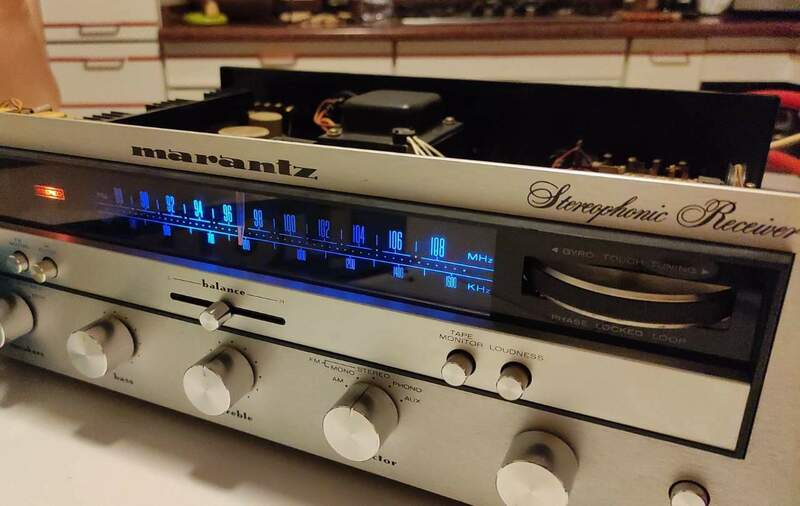

Perfettamente anche se devo ammettere che senza manuale service marantz radio e sinroamplificatori. E impossibile farli funzionare correttamente.  Se rispetti alla lettera le loro indicazioni. Andrà senza dubbio. L ultima rogna che mi ha fatto perdere un sacco di tempo il trimmer R 161 del Muting e  r 301:r 302. Ossidati. Responsabili del treshold l stereo e separazione sx dx   ora va ..ieri l ho tenuta accesa 9 ore continue per vendicarmi del silenzio stereo ..ciao

[BEST-GROOVE]

2 ore fa, Akla ha scritto:

L ultima rogna che mi ha fatto perdere un sacco di tempo il trimmer R 161 del Muting e  r 301:r 302. Ossidati.



I trimmer fanno a volte un sacco di problemi.....

2 ore fa, Akla ha scritto:

anche se devo ammettere che senza manuale service marantz radio e sinroamplificatori. E impossibile farli funzionare correttamente.



Certamente, senza un S.M. neppure Cristo ci riuscirebbe.
