Alimentatore lineare a bassissimo rumore: osserviamo gli effetti su un determinato contesto

[ilmisuratore]

Da qualche giorno era arrivato, ordinato su Aliexpress l'alimentatore lineare di cui vi parlavo e che avrei provato sulla mia sorgente digitale liquida

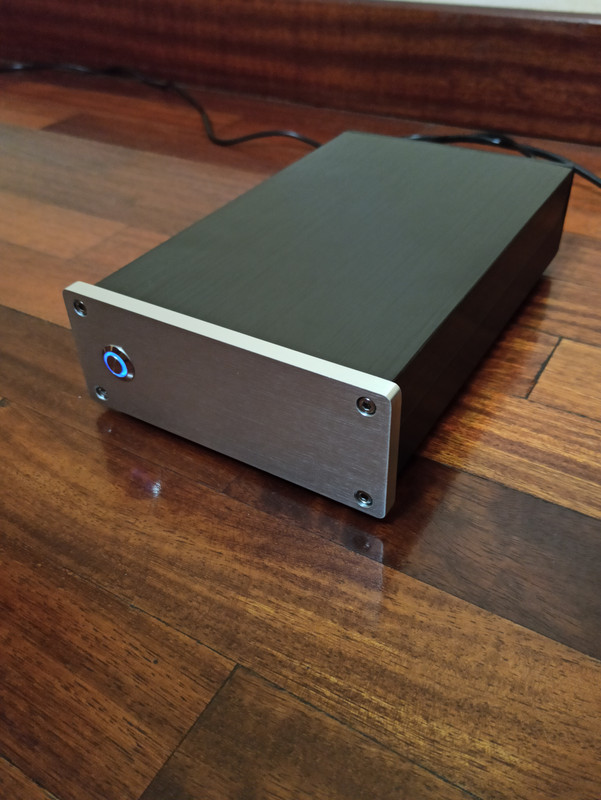

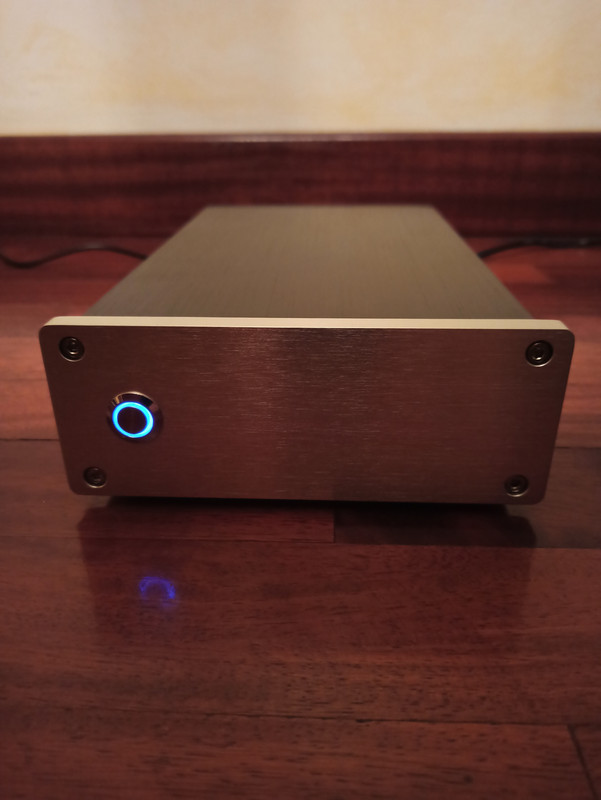

Esteticamente molto bello, con un occhiolino azzurro (stile McIntosh ) che ne segnala l'accensione, e che al buio dona un bell'effetto

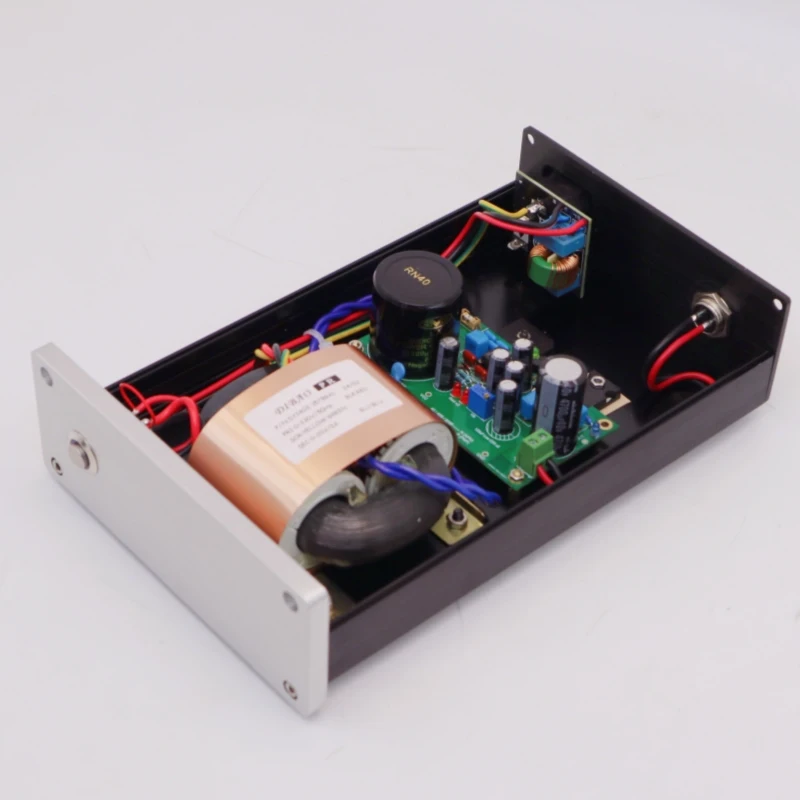

L'interno lo avevamo visto...





La funzione di un alimentatore è semplicissima: deve poter garantire una tensione stabile e con un rumore residuo il piu basso possibile

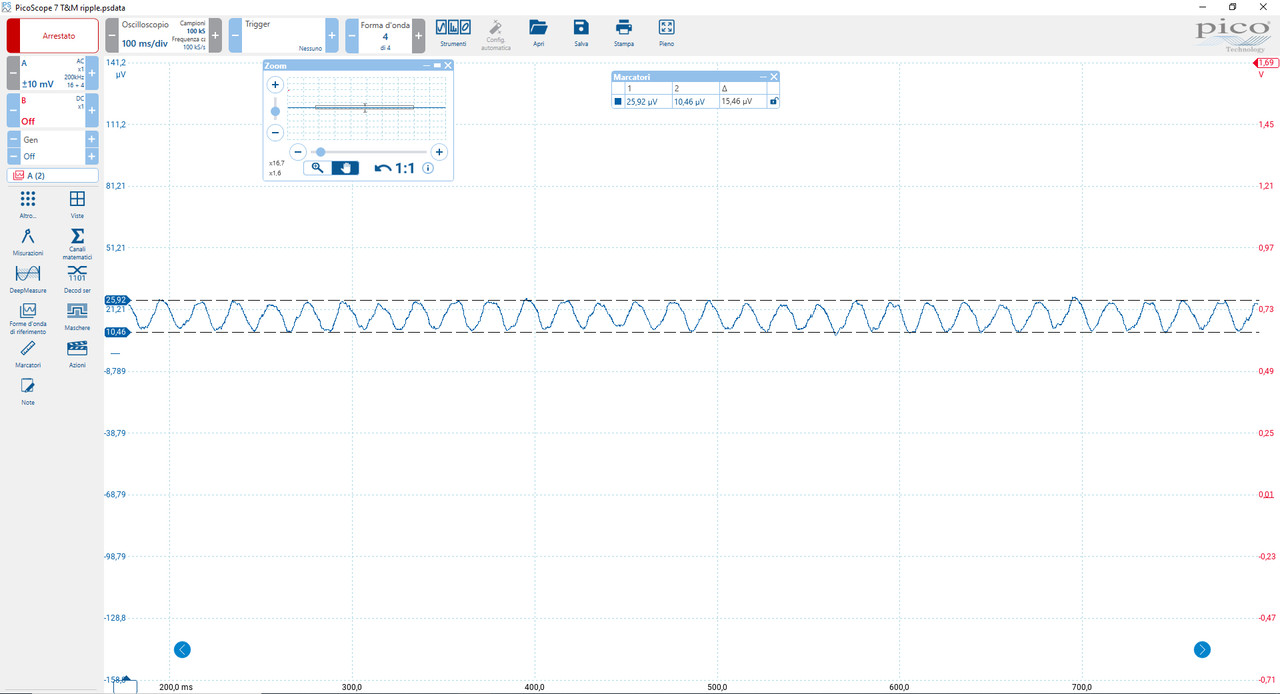

Questo apparecchio lo fa in modo egregio e conferma quanto dichiarato nella brochure, ovvero...ben 10 microvolt RMS di rumore residuo su una banda di almeno 200 khz

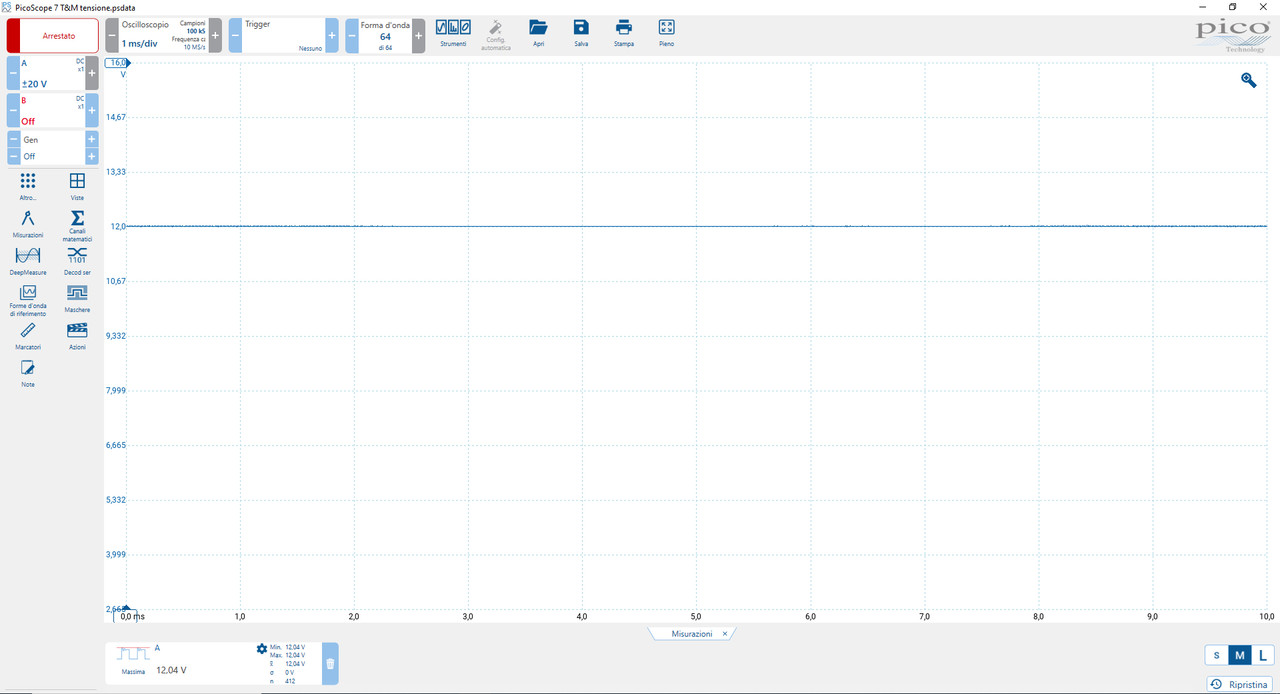

La tensione, stabilissima, produce 12,04 Volt  (ordinabile con altre tensioni all'occorrenza)





Dunque l'oggetto è una sorta di "batteria" sempre carica



Adesso vediamo cosa succede collegandolo alla sorgente (PC Tanix)...ma prima vediamo cosa accade con il mattone che molti chiamano "switching"

Questo PC alimentato da un "mattone" che produce valori di ripple ben piu alti...qualcosa come 5,06 mV, che rispetto ai 10 uV sarebbero un "enormita"

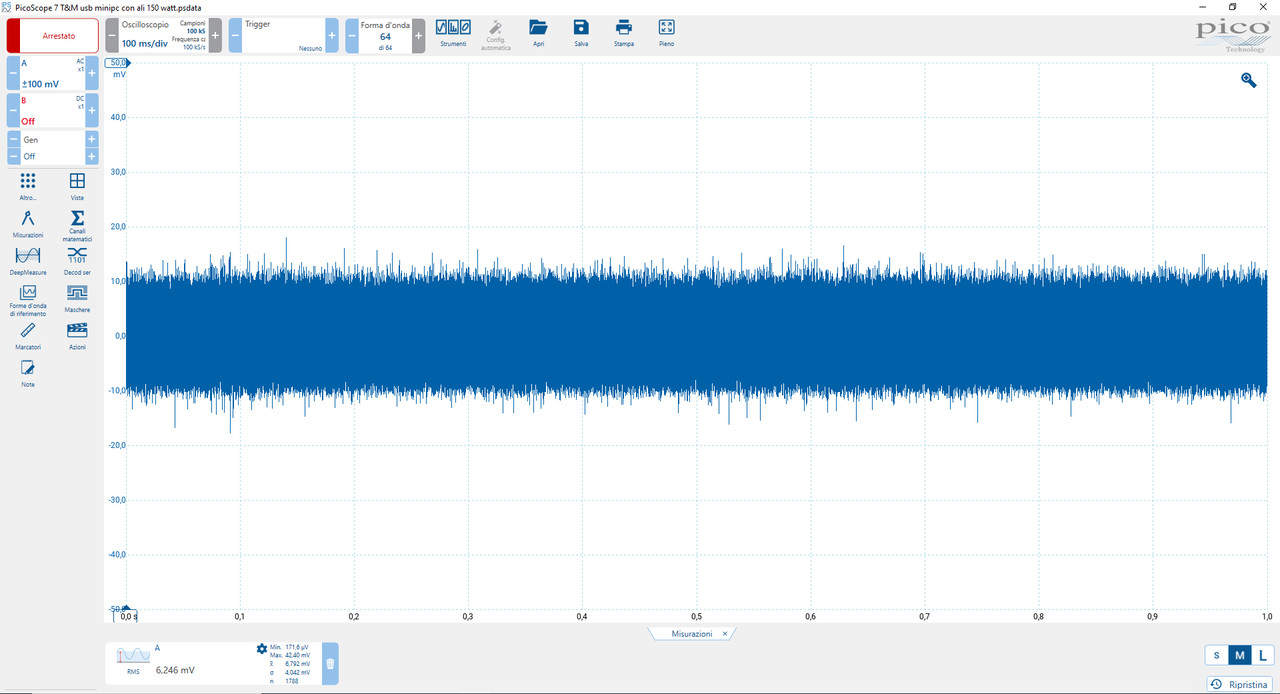

fa registrare ai capi dell'uscita USB, oltre ai classici 5 volt, un rumore residuo pari a 6,24 mV RMS

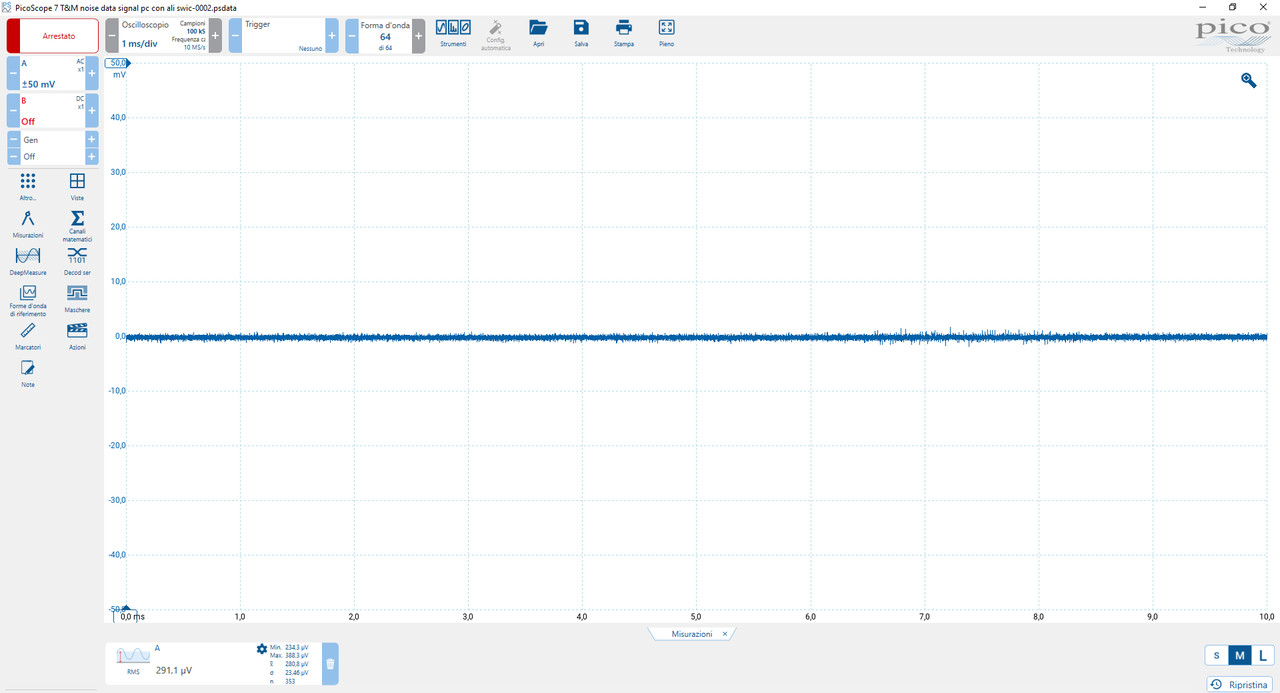

...e un residuo sui segnali DATA ci circa 291 uV RMS





Bene, adesso scolleghiamo il mattone "switching" e colleghiamo l'alimentatore lineare a bassissimo rumore

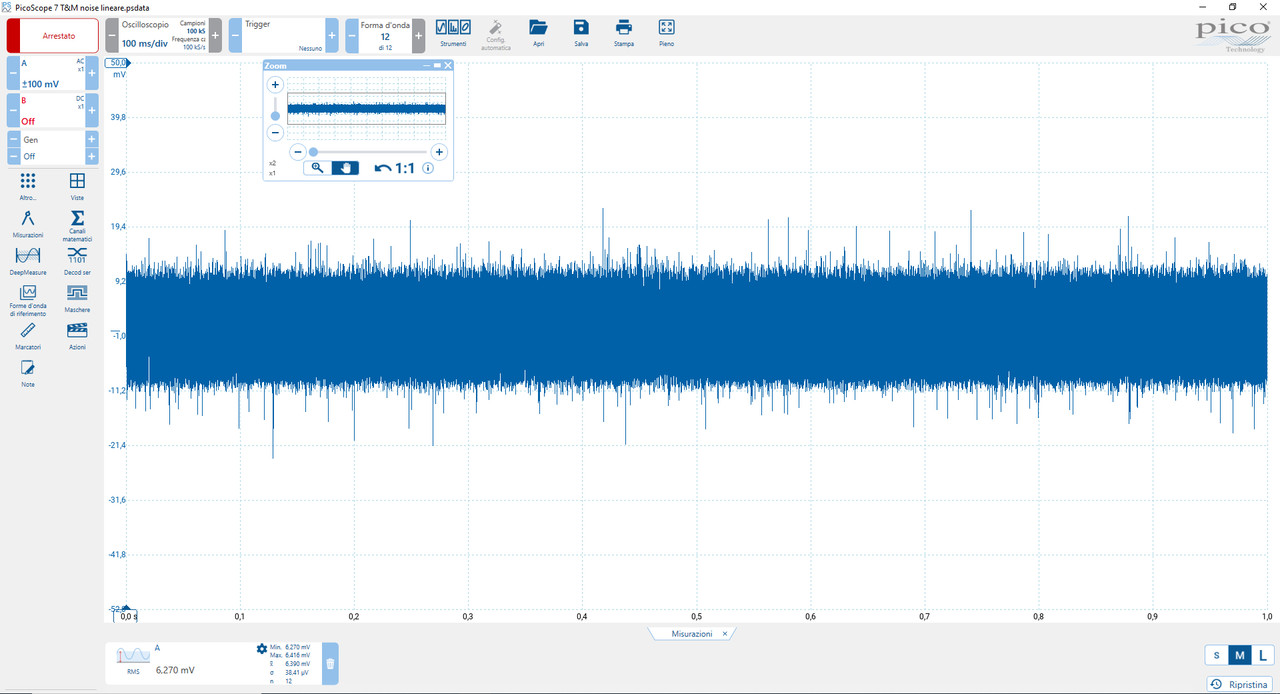

Dunque rifacciamo le stesse verifiche sulla VBUS 5 volt e sui data signal

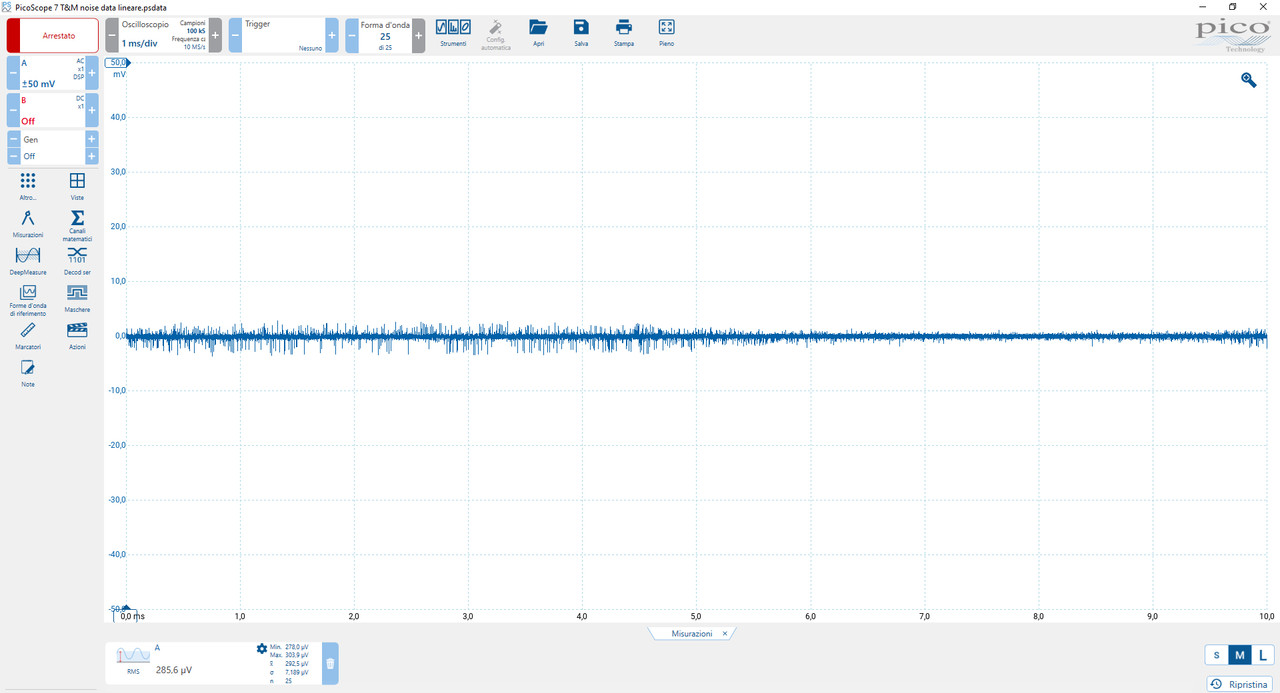

...e infine sui data signal







Avete notato delle differenze ??????????

No, nessuna...nemmeno la piu flebile variazione significativa

Questo conferma quanto anticipato giorni fa sul fatto che cambiare il "trasformatore esterno" non sortisce gli effetti sperati in quanto la parte switching rimane dentro il PC, come anche nei DAC

A chi serve una corrente pulitissima (dove l'effetto può essere efficace) questo oggetto lo consiglio in quanto è veramente pulito

Io l'ho lasciato collegato al resto della catena, e anche se non ha prodotto alcuna differenza all'ascolto...gli amici "sentono" molto meglio il mio impianto in quanto adesso c'è "l'alimentatore lineare"



















[widemediaphotography]

Ero giunto, quasi un anno fa e per via empirica, alle stesse conclusioni quando ho finito l'assemblaggio del mio audio-pc/streamer. Avevo inputato i risultati al DAC; ossia il buon DAC ripulisce di quello che non serve. Tu hai confermato l'altra via...

[ilmisuratore]

2 minuti fa, widemediaphotography ha scritto:

Ero giunto, quasi un anno fa e per via empirica, alle stesse conclusioni quando ho finito l'assemblaggio del mio audio-pc/streamer. Avevo inputato i risultati al DAC; ossia il buon DAC ripulisce di quello che non serve. Tu hai confermato l'altra via...

Hai letto anche il mio precedente 3D in cui testavo direttamente l'uscita analogica di un DAC (Topping D70s) in svariate condizioni di segnale USB...e anche in quel caso, con quel DAC, non cambiava una virgola

Spero di poter provare qualcosa che costa un botto, tipo un Innuos e/o Melco...ma ho l'impressione che i loro effetti potrebbero verificarsi su alcuni DAC che risultano molto sensibili ai segnali USB in ingresso...forse...

[widemediaphotography]

1 minuto fa, ilmisuratore ha scritto:

Hai letto anche il mio precedente 3D in cui testavo direttamente l'uscita analogica di un DAC (Topping D70s) in svariate condizioni di segnale USB...e anche in quel caso, con quel DAC, non cambiava una virgola

Spero di poter provare qualcosa che costa un botto, tipo un Innuos e/o Melco...ma ho l'impressione che i loro effetti potrebbero verificarsi su alcuni DAC che risultano molto sensibili ai segnali USB in ingresso...forse...

Io ne ho due uno 12V 10A ed uno 5V 10A procurati dal mio spacciatore di fiducia direttamente a Shenzhen, quando non ero sicuro se basare il mio streamer su Raspberry o  su mini-Pc e soprattutto considerando che l'unica ventola veramente muta è una Noctua da 200mm che è solo 12V

[ildoria76]

Pensate un pò che in un'altro 3D stanno dicendo che utilizzando 4 disaccoppiatori su un alimentatore lineare, alzando ed abbassando l'alimentatore dai disaccoppiatori si sente nettamente la differenza live! :)

[ilmisuratore]

5 minuti fa, ildoria76 ha scritto:

Pensate un pò che in un'altro 3D stanno dicendo che utilizzando 4 disaccoppiatori su un alimentatore lineare, alzando ed abbassando l'alimentatore dai disaccoppiatori si sente nettamente la differenza live! :)

Sono giochini di percezione, faccio questo e suona diverso, metto l'altro e suona diverso ancora

Nulla toglie che si divertono comunque

[captainsensible]

@ildoria76 sarà che varia l'effetto del campo magnetico terrestre.



CS

[Coltr@ne]

che prova sarebbe senza uno straccio di confronto sull'uscita analogica?

[Coltr@ne]

27 minuti fa, ildoria76 ha scritto:

Pensate un pò che in un'altro 3D stanno dicendo che utilizzando 4 disaccoppiatori su un alimentatore lineare, alzando ed abbassando l'alimentatore dai disaccoppiatori si sente nettamente la differenza live! :)

Consigliagli di buttare nel cesso l'alimentatore "è rotto"

[Ultima Legione @]

29 minuti fa, ildoria76 ha scritto:

disaccoppiatori

.

Che disaccoppiano cosa?

.

[rcf]

@ilmisuratore quindi,  secondo te l'alimentatore in oggetto o lo swiching fanno suonare un dac allo stesso modo?

[ilmisuratore]

4 minuti fa, Coltr@ne ha scritto:

che prova sarebbe senza uno straccio di confronto sull'uscita analogica?

Non hai citato l'utente che dovrà rispondere alla domanda

Se ti riferisci a me, sarebbe del tutto inutile confrontare l'uscita analogica in quanto l'apparecchio di conversione è collegato ad una sorgente (PC) i cui effetti in ingresso non sortiscono differenze in uscita, ovvero l'unico collegamento che vede accoppiarli tramite un cavo USB

[ilmisuratore]

1 minuto fa, rcf ha scritto:

@ilmisuratore quindi,  secondo te l'alimentatore in oggetto o lo swiching fanno suonare un dac allo stesso modo?

Secondo me si, ma piu che altro secondo quanto palesato dalla prova

VBUS 5 volt + DATA SIGNAL + GROUND (calza esterna) al cambiare dell'alimentatore (che oggettivamente genera un rumore macroscopicamente piu basso) non incide minimamente sulla storia dei disturbi, che di fatto rimangono invariati in quanto la parte che li genera (oltre a tutti gli oscillatori che ci stanno dentro) è dentro la sorgente

[Coltr@ne]

1 ora fa, ilmisuratore ha scritto:

Avete notato delle differenze ??????????

Adesso ho quotato, ho 61 anni, non vedo una mazza, dove lo vedo che non ci sono differenze?

[one4seven]

43 minuti fa, ildoria76 ha scritto:

disaccoppiatori su un alimentatore lineare, alzando ed abbassando



Embè? Doppio vantaggio. Se si sente meglio alzando, puoi passare anche lo swiffer sotto per spolverare, senza toccare nulla. Cosa vuoi di più?
