Regolazione giri Luxman PD444

[Chet Baker]





Buongiorno a tutti.

Il mio giradischi Luxman PD444 non regola più la velocità di 33,3 RPM.

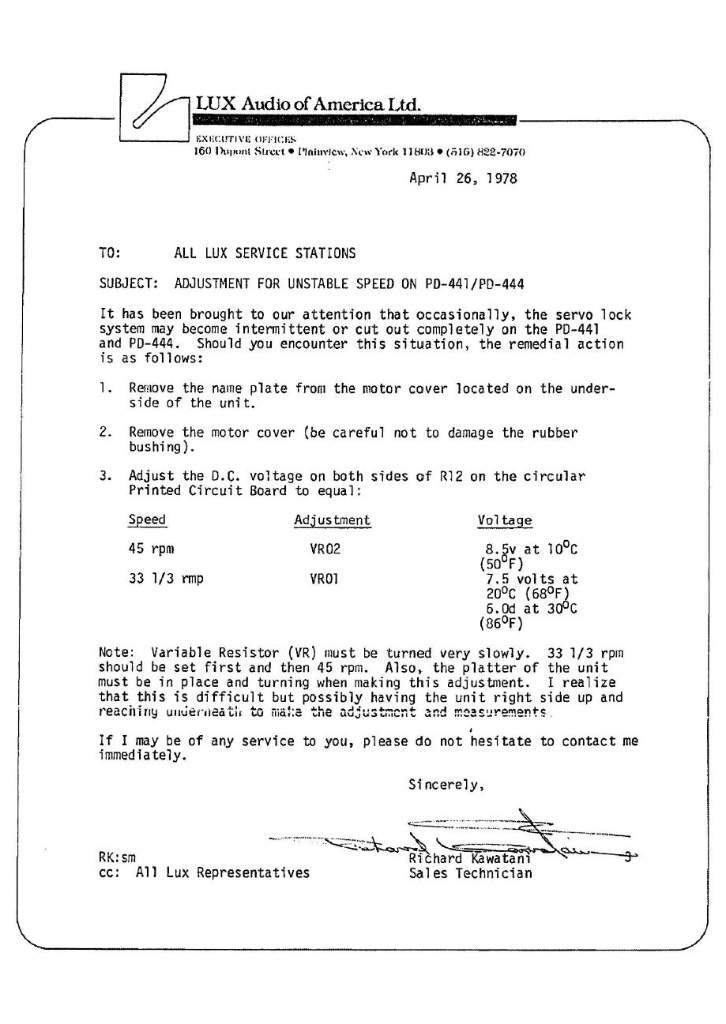

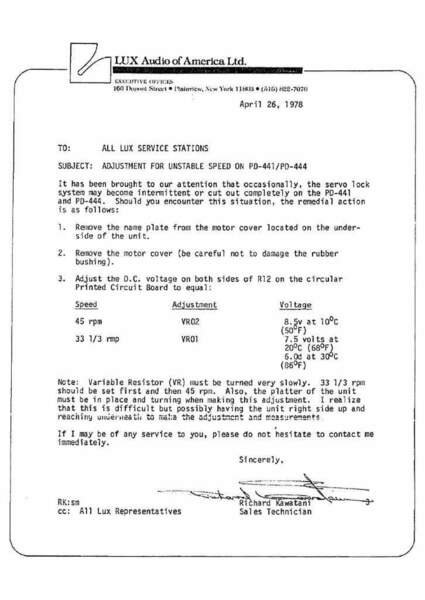

Ho reperito un foglio di servizio che spiega come effettuare la taratura, ma non mi è chiaro il punto 3.

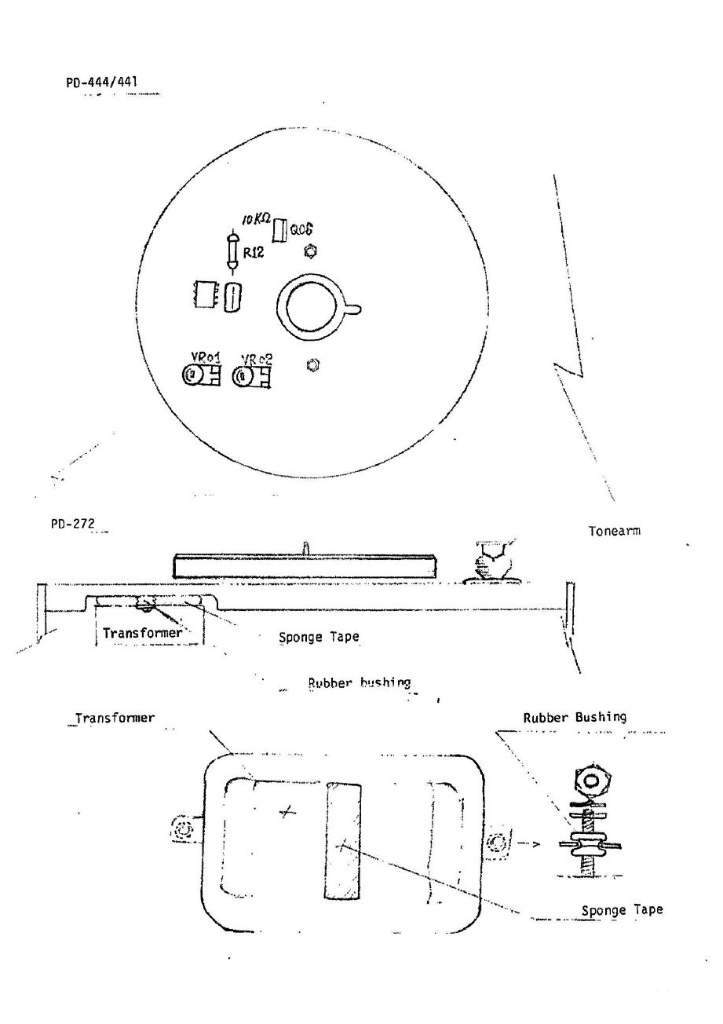

Cosa significa "Adjust the DC voltage on both sides of R12 ...."?
Una resistenza non fa cadere una tensione?
Come fa ad esserci la stessa tensione su entrambi i capi della resistenza?



P.S.: immagino che la tensione da regolare sia da calcolare interpolando fra i valori dati a seconda della temperatura reale.



P.P.S.: la procedura per misurare la tensione consta nel toccare massa con un terminale del multimetro e un capo della resistenza con l'altro, vero?



Grazie in anticipo a chi vorrà aiutarmi.





[KT66]

Buongiorno,

credo che in questi casi la frase sia da intendere come "aggiustare la caduta DC sulla resistenza misurando la tensione ai 2 capi della resistenza stessa" , e non tra uno dei due capi e massa.



Marco

[Gustavino]

I did VR-01 first and after a lot of trial and error I was able to get the 33 rpm speed light (blue) locked. I then went to VR-02 to tune the 45 rpm. Same deal...a lot of trial and error but finally got it locked (solid red). Not an easy task as I actually had to continuall flip the table over to make an adjustment, and then return it to upright to test. Make sure that you put the platter back on every time that you go to test the speed. You can damage the motor if you don't. I am very happy that I was able to get this corrected.

[Chet Baker]

@KT66 Ok, non ho molte conoscenze, ma con le istruzioni corrette penso di riuscire ad eseguire questa operazione.

Proverò a fare come dici.

Grazie per l'interessamento.

Paolo



@Gustavino

Ok, in my case the speed of 45 RPM is stable.
Does the regulation of 33 RPM speed also affects the 45 RPM one or they are independent each other?
Could you kindly tell me where do you measure the voltage of 7.5 Volts (in case the T is 20°C)? By connecting the 2 tester tips to the 2 ends of R12?
Thanks again for your availability.
Paolo
