Progetto finale valvolare

[fabbe]

Cari appassionati,  mio figlio vuole imbarcarsi in questo progetto molto ambizioso.  Ha una certa manualità con l'elettronica e mi piaceva avere un vostro parere in merito,  prima che inizi con l'investimento.

Fabrizio

https://rh-amps.blogspot.com/2014/06/rh813-flagship-project.html

[walge]

@fabbe

credo sia un azzardo.

Visto le tensioni in gioco.

Ma un bel p-p di El34 o KT88 ben dimensionato no?





[Paolo 62]

Se si ha a che fare con tensioni così elevate meglio farsi assistere da un professionista secondo me. A meno di non avere esperienza e manualità da professionisti.

[fabbe]

L'ho pensati anch'io.  Tensione a parte, il progetto è valido?

Avete qualche buon progetto da condividere?

[mariovalvola]

Non potrebbe iniziare con questi kit?

https://www.elekit.co.jp/en/

[Paolo 62]

Potrebbero andar bene.

[fabbe]

Ha già costruito qualcosa,  un pre e un finale con le El 34

[audio2]

@fabbe prendere invece qualcosa di già fatto, usato o cinese nuovo, cercare di capire lo schema

e poi migliorarlo ?

[mariovalvola]

@fabbe se volesse passare ai DHT, non mi sembra comunque felice la scelta del progetto iniziale.

Tutto passa per i diffusori. Non è che se non sono molto sensibili e vuoi comunque il single ended, cerchi di realizzarlo potente. Non funziona così. Per i single ended, ci vogliono diffusori specifici.

Potresti cercarti un progetto semplice di un pushpull ma con i tubi finali a riscaldamento diretto. 2A3/300B. Tra classe A e classe AB, con il carico anodico giusto, puoi arrivare a potenze interessanti e una versatilità maggiore. Sul catalogo Lundahl, oppure Hashimoto puoi trovare tutti i componenti (trasfo ingresso/interstadio/uscita).

[fabbe]

@mariovalvola hai per caso qualche progetto da condividere?

[fabbe]

@audio2 è smanettone. Vuole fare lui

[OLIMPIA2]

Una 6SN7 che pilota la 813 la vedo male...

[mariovalvola]

Questo, con o senza feedback,  è interessante con qualche piccola modifica. ( Trimmer a ogni filamento e alimentazione in AC con resistenze in serie per gestire le sovracorrenti ).

Importante usare l'Interstadio indicato.

( Guarda se riesci a trovarlo altrimenti sarai obbligato a pensare a Lundahl ma sarebbe diverso ).

Potresti impiegare un trasformatore di alimentazione Raphaelite.

Non usare 2A3 russe moderne. Piuttosto impiega 2A3 cinesi ( oggi ne esistono tantissime ) oppure 6B4G russe NOS ( attenzione: in questo caso, lo zoccolo è octal e il filamento si accende a 6,3V ).



http://softone.a.la9.jp/english/2a3/2a3amp.htm

http://softone.a.la9.jp/english/

http://softone.a.la9.jp/english/RC20/RC20.htm

Abbastanza buono anche il trasformatore di uscita

http://softone.a.la9.jp/english/RX40.htm

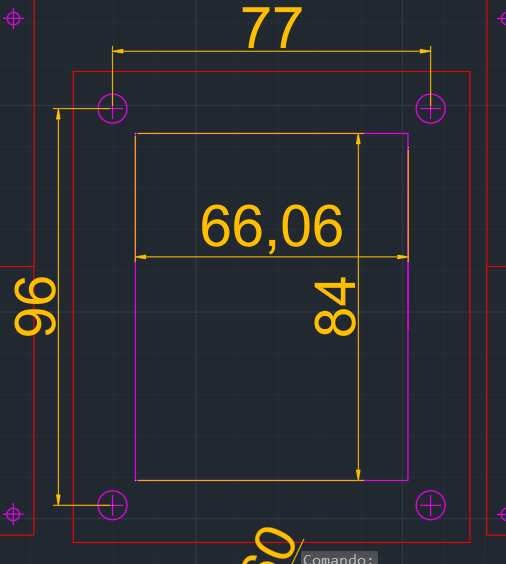

il telaio che propongono è simpatico e versatile. Da verificare se il buco rettangolare va bene anche per il Raphaelite ( https://it.aliexpress.com/item/4000852605473.html?spm=a2g0o.cart.0.0.27f918fcJ3u5zj&mp=1&gatewayAdapt=glo2ita)

Prova a scrivere al produttore giapponese Softone ( nel link del loro sito vedi la casella di posta)



P.S. interessante anche lo schema con 300B

http://softone.a.la9.jp/english/300BPPamp/300BPP.htm



[mariovalvola]

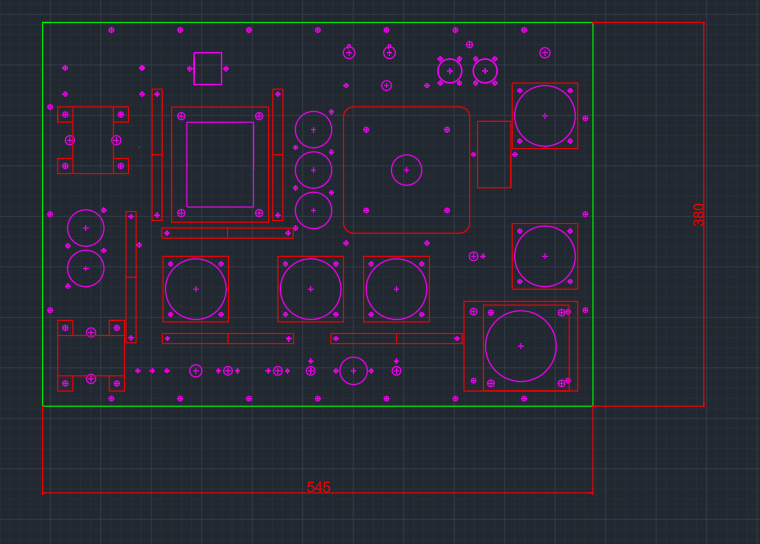

...Comunque, il telaio, lo farei diversamente. Quello proposto, è molto compatto ma, forse, lo è troppo. Preferisco lasciare distanze maggiori tra i componenti ferromagnetici. Nel mio caso, volendo impiegare trasformatori di uscita realmente enormi ho fatto una lastra così (vedi immagine sotto).

Lo schema è diverso e impiega un interstadio introvabile ( ma con una flangia si può usare un Lundahl 1660S )





[walge]

Su Audioreview fu presentato un progetto per un p-p di 300B

Non semplice ma nemmeno complicato da realizzare

Con Ferri custom

Walter

[mariovalvola]

@walge per me, la presenza del trasformatore interstadio, all'ascolto, è irrinunciabile.

Oltretutto, in questo caso, consente un lieve scivolamento in A2 impossibile con un accoppiamento RC

[Tiziano_La_Porta]

Potrei consigliarti un clone del quad II con kt66, 4 componenti in croce ed è un bel sentire.

[mariovalvola]

@Tiziano_La_Porta Il trasformatore di uscita corretto, lo fornisce ancora Sowther?
