Revisione Technics SP 10 MKII

[Alessandro]

14 ore fa, Gionnidb ha scritto:

Verificato IC8 integrato e pure cambiato ma nulla, transistor 206 -212 come manuale e sono ok,

Buongiorno, non sono un elettrotecnico, quindi prendi la mia risposta per quello che può valere cioè di semplice ragionamento. E se quei due transistors 206 - 212 risultassero dalle verifiche strumentali in ordine ma in realtà il loro stato operativo fosse in "fake work" quindi fossero anch'essi da sostituire? ciao

[Gionnidb]

Buongiorno e ma go pensato a quello infatti li ho dissaldati e verificati, il fatto e che appena accensione parta il giradischi , poi il tasto e tutti i movimenti sono perfetti, al più li posso comprare e metterli nuovi , ho invertito anche le piste dell IC8 pin 12_13 ma nulla, solo staccando il pin 13 il giradischi non parte , ma non parte proprio ovviamente dopo, e quindi mi sono soffermato anche su tutto il percorso del pin 13 e ho controllato condensatore da 1 nF e anche un altro transistor che ora non mi viene in mente.

Grazie per la disponibilità buona giornata.

[Alessandro]

8 ore fa, Gionnidb ha scritto:

poi il tasto e tutti i movimenti sono perfetti

un'altra cosa che mi viene in mente per quel poco di conoscenza molto teorica che ho, dovresti verificare tramite lo schematico se oltre l'interruttore del giradischi al suo interno c'è un'altro switch che interviene sullo spegnimento del motore, potrebbe essere che qualcosa di funzionale allo switch tipo un condensatore difettoso genera un corto bypassando la funzione dell'interruttore principale, ciao

[Oscar]

@Gionnidb controlla le piste. Sul mio alcune erano completamente ossidate e sgretolate dall'acido dei condensatori e mandava a pallino i comandi.

[Alessandro]

@Gionnidb ti copio e incollo questo link Giapponese dove si parla di manutenzione del Technichs SP10 mk2,

usando il traduttore automatico le indicazioni fornite potrebbero esserti utili sempre che tu non lo avessi già visto, ciao



https://sp-10.jp/

[Gionnidb]

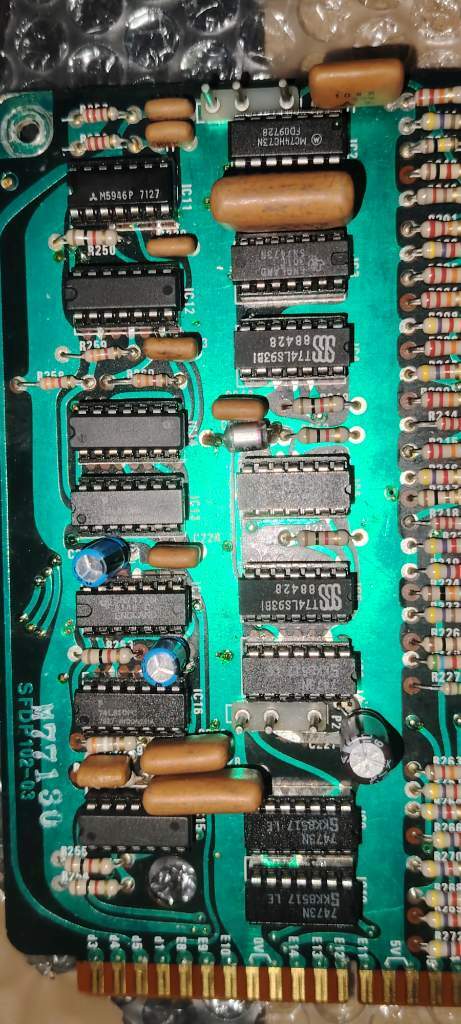

Grazie per le risposte , le.piste del motore le ho.rinforzate saldando del filo.rigido,na gia lo faceva prima il.difetto, ora ho visto che sono stati comunque cambiati integrati ,non.originali ma equivalenti, montando lo.zoccolino di estrazione per ognuno IC, lavoro non fatto da me, ma fatto bene,ho intenzione di sostituire tutta la serie IC  la serie SIVM 53273P avendo equivalenti 7473N montati, quindi IC 2-3-5-7-8-9-10 di cui messi di 3 costruttori

Allego foto

[Gionnidb]

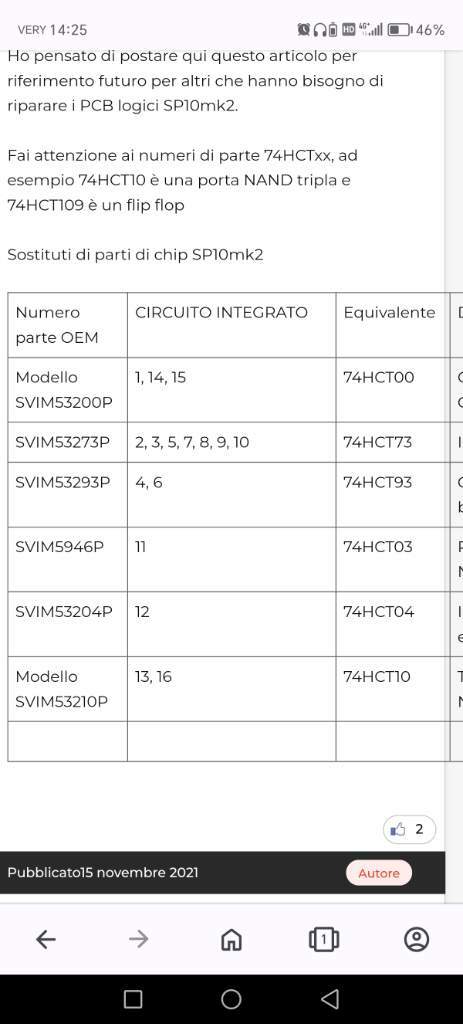

Tanto tutta la serie e uguale e ho trovato una tabella di compatibilità da un guru australiano,mi pare warren jones, che da tutte le equivalenze. Magari può servire a qualcuno di voi

[Gionnidb]

Grazie ovviamente a tutti voi per la disponibilità e competenza

[Gionnidb]

Buonasera tutti, a questo punto , essendo anche facile per la mia scheda , sto pensando sostituire tutti gli IC e rifare le  tarature , sarebbe un  lavoro migliore ? Consigli? Grazie a tutti e scusate se magari scrivo abbastanza messaggi.

[Alessandro]

11 ore fa, Gionnidb ha scritto:

sto pensando sostituire tutti gli IC e rifare le  tarature , sarebbe un  lavoro migliore ? Consigli?

Buongiorno, dato che stiamo parlando di giradischi molto ma molto complessi dal punto di vista dell'elettronica penso che le migliori indicazioni e spunti sul da farsi le dovresti attingere dal link che ho inviato nel mio precedente post. Non credo che possa bastare per un risultato di durata andare a tentativi parziali random, io affronterei la cosa senza semplificare e con tanta pazienza quello inevitabilmente, ma con quel tipo di macchine le cose vanno riprese radicalmente in tutti gli stadi del progetto (imho), ciao

[bear_1]

@Alessandro ...link utilissimo...  indirizzato soprattutto a chi si vuole avvicinare a giradischi datati(con i loro problemi nella componentistica)

[Gionnidb]

@Alessandro Buongiorno Alessandro grazie per il link e si lo guardato , e li.praticamente lo.rifanno quasi d'accapo :-) tutto sommato il mio gira bene, a parte questa piccola anomalia, ma magari lo.terro cosi.

Grazie per la collaborazione

[Alessandro]

11 minuti fa, Gionnidb ha scritto:

Grazie per la collaborazione

di niente figurati, la finalità è provare piacere divertendosi, ciao

[gabel]

Il 13/1/2025 at 20:01, Andreab ha scritto:

mi hanno dato una previsione di due settimane circa. Dipende poi da cosa troveranno, andrò a consegnare il giradischi verso fine settimana.

Aggiornamenti? 🤔

[gabel]

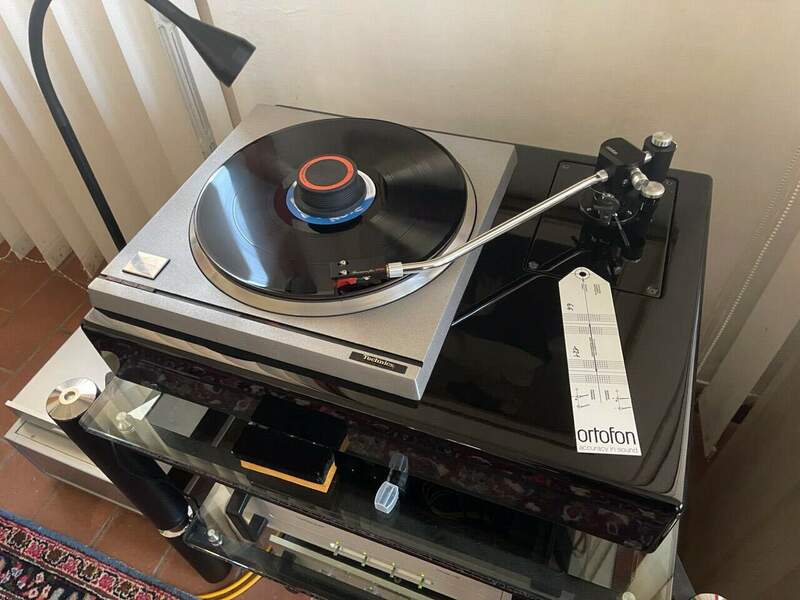

Io nel frattempo ho riallestito il mio set-up analogico con il nuovo plinto per l’SP-10 Mkll.



[Gionnidb]

Buonasera a tutti voi ,grazie per l'aiuto e le risposte avute, ho risolto il problema , il vecchio proprietario o chi che sia aveva montato un condensatore da 100 Uf al posto di un condensatore del valore giusto di 1 Uf. Grazie a tutti voi

[Gionnidb]

@gabel

Bellissimo complimenti, che testina hai messo su ? Grazie

[gabel]

Nella foto era montata una Hana Umami Red.
