Regolazione Braccio Mission

[lifegate63]

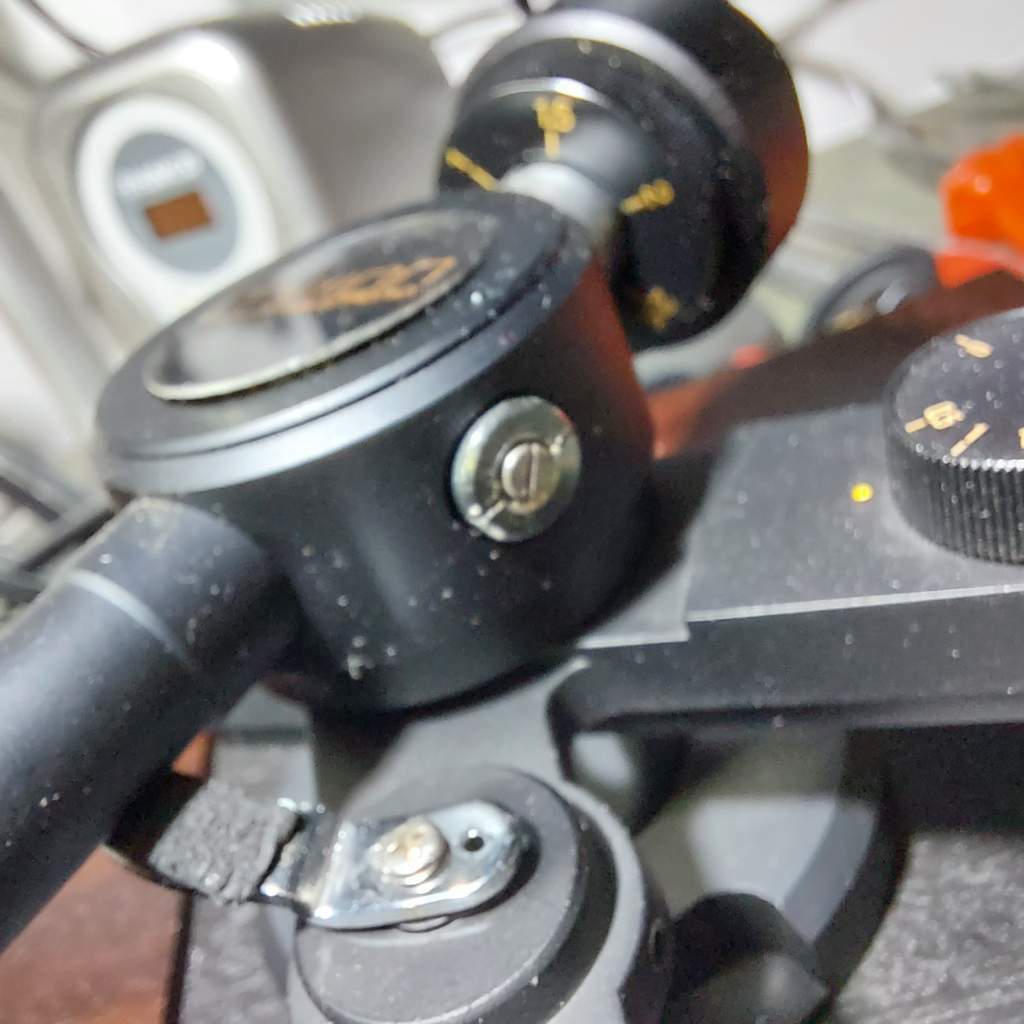

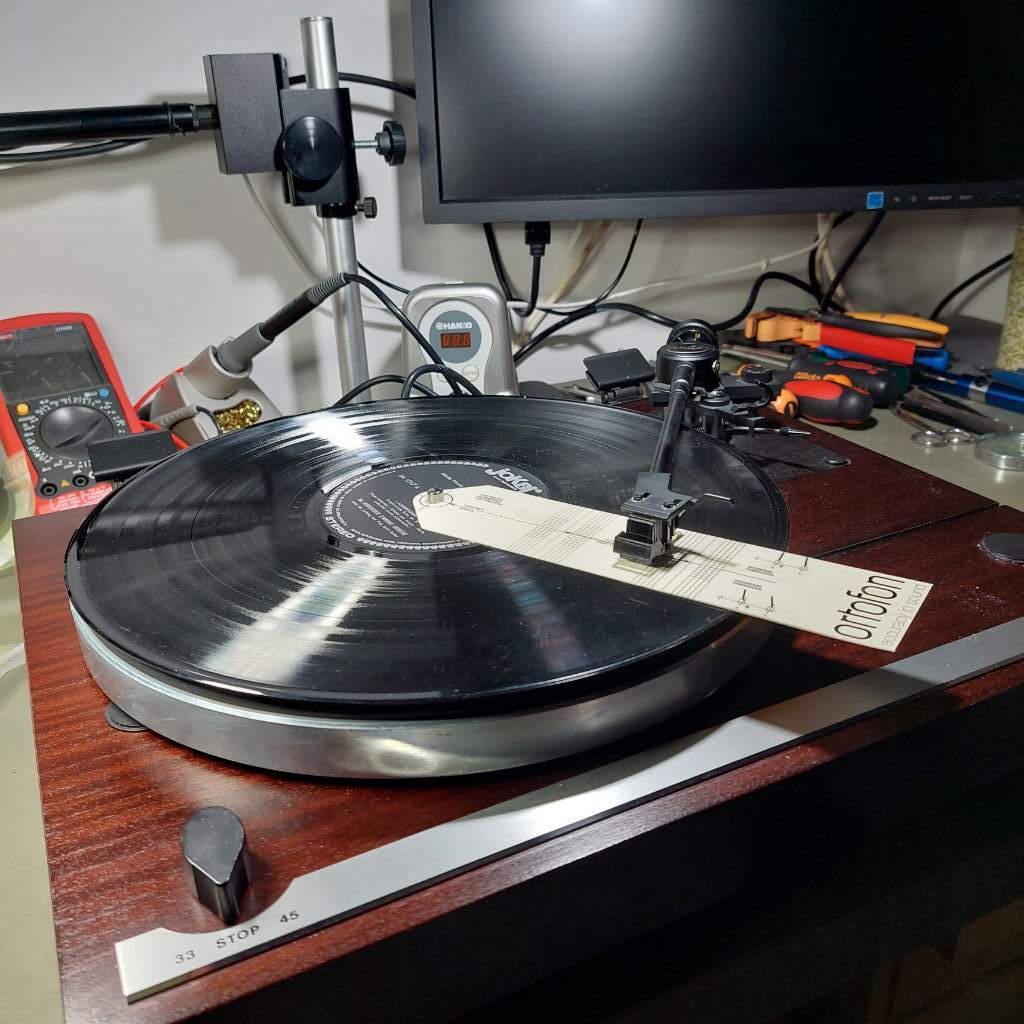

Sto rimontando la testina Shure sul braccio Mission, se non sbaglio la sigla e' LM o qlc del genere, da buon smanettone ho toccato le due viti a lato dello snodo, ma non so' che funzione hanno e come eventualmente si regolano, se stringo troppo il braccio non si solleva piu' , sapreste darmi qualche indicazione

[Tronio]

Dubito che siano viti da registrare e penso servano solo a tenere assemblate le varie componenti del braccio, quindi andranno strette il giusto ma non serrate a morte: io ho il Cyrus che ha un'articolazione molto simile se non identica, ma sul manuale non fa menzione della loro funzione.

[jani]

Mi sembra di capire siano le viti di regolazione dei cuscinetti dell'articolazione verticale, per cui si tratta di agire con molta cautela!

[lifegate63]

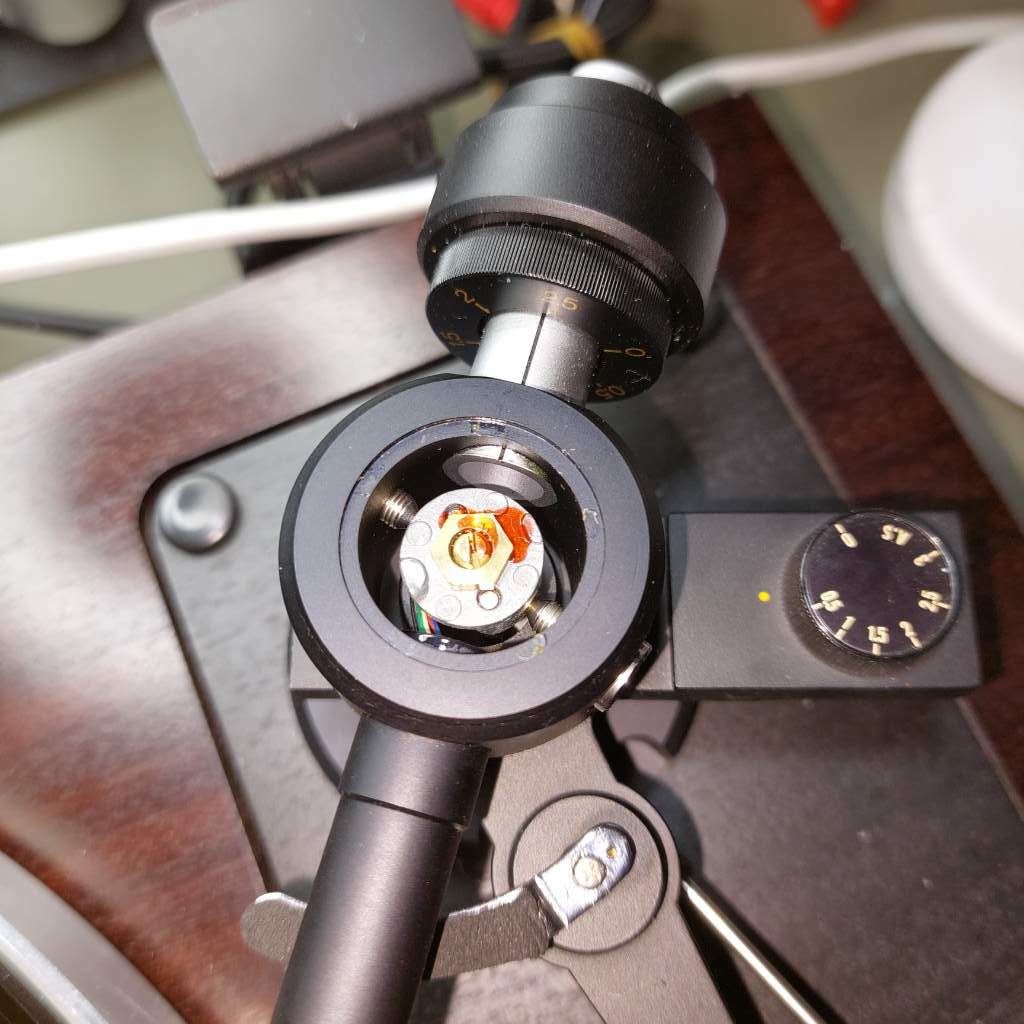

Ho capito dopo, si toglie il lamierino mission e dall'alto si serrano le viti uniformemente nelle sedi dello snodo, c'e' sempre da imparare, grazie

[BEST-GROOVE]

Il 21/1/2025 at 15:18, lifegate63 ha scritto:

stringo troppo il braccio non si solleva piu' , sapreste darmi qualche indicazione



Ossignur divino....





quelle viti ai lati del castello servono ad evitare ci sia gioco nel movimento verticale del braccio e di solito se il braccio non è stato trattato male presentando rotazioni come fosse un unipovot non si dovrebbero toccare mai per tutta la vita a meno che il braccio non necessiti di una revisione totale in quel caso va smontato tutto pezzo per pezzo puliti e sgrassati i cuscinetti, rilubrificati e ricalibrati finito il montaggio.



La vite interna termina con una punta conica e serve entrando al centro delle sfere che compongono il cuscinetto ad allargarle verso i lati annullando il gioco mentre la ghiera esterna alla vite blocca il movimento della vite di regolazione affinché non si muova.



Queste viti non devono essere strette a bestia altrimenti addio ad ottenere il minimo attrito nei movimenti volute dal costruttore anche apparisse leggero al movimento sarebbe già trasformato in una zappa per la gioia di stilo e cantilever della testina si fosse allontanato dalle specifiche....viti che vanno serrate e calibrate da mani esperte che sanno quello che fanno e come farlo.



[Tronio]

7 ore fa, BEST-GROOVE ha scritto:

viti che vanno serrate e calibrate da mani esperte che sanno quello che fanno e come farlo

Per dirla con il vecchio adagio: "se funziona finché basta, non lo toccare sennò si guasta"...

[BEST-GROOVE]

21 minuti fa, Tronio ha scritto:

Per dirla con il vecchio adagio: "se funziona finché basta, non lo toccare sennò si guasta"...



motto veritiero come non mai 👍

[viale249]

Il 21/01/2025 at 15:18, lifegate63 ha scritto:

ho toccato le due viti a lato dello snodo, ma non so' che funzione hanno

Sarò banale ma mi spieghi, dopo la tua affermazione,  perché sei andato a compromettere lo snodo orizzontale del braccio? Senza spirito critico, giusto per capire...

[BEST-GROOVE]

Il 22/1/2025 at 23:05, viale249 ha scritto:

Sarò banale ma mi spieghi, dopo la tua affermazione,  perché sei andato a compromettere lo snodo orizzontale del braccio?



con tutti i forumers che circolano qui bastava chiedere prima di intervenire ...almeno immediatamente o quasi avrebbe avuto qualche indicazione per non compromettere nulla

[Oscar]

@lifegate63 ti serve un tecnico che ti riregoli le articolazioni del braccio...
