Marantz CD 17 uscita rca "bassa"

[ggarbero]

Per fortuna ho risolto ,🙂

[joe845]

e non ci dici come?????????????

G

[maxme1]

9 ore fa, ggarbero ha scritto:

Per fortuna ho risolto

come?

[ggarbero]

10 minuti fa, maxme1 ha scritto:

come?

Sul DAC , misurando meglio (NON come indicato sul service Manuel) ho trovato una tensione sbagliata !!!! Dovuta a una resistenza/fusibile bruciata 🙄

[ggarbero]

1 minuto fa, ggarbero ha scritto:

Sul DAC , misurando meglio (NON come indicato sul service Manuel) ho trovato una tensione sbagliata !!!! Dovuta a una resistenza/fusibile bruciata 🙄

[ggarbero]

Adesso, ggarbero ha scritto:

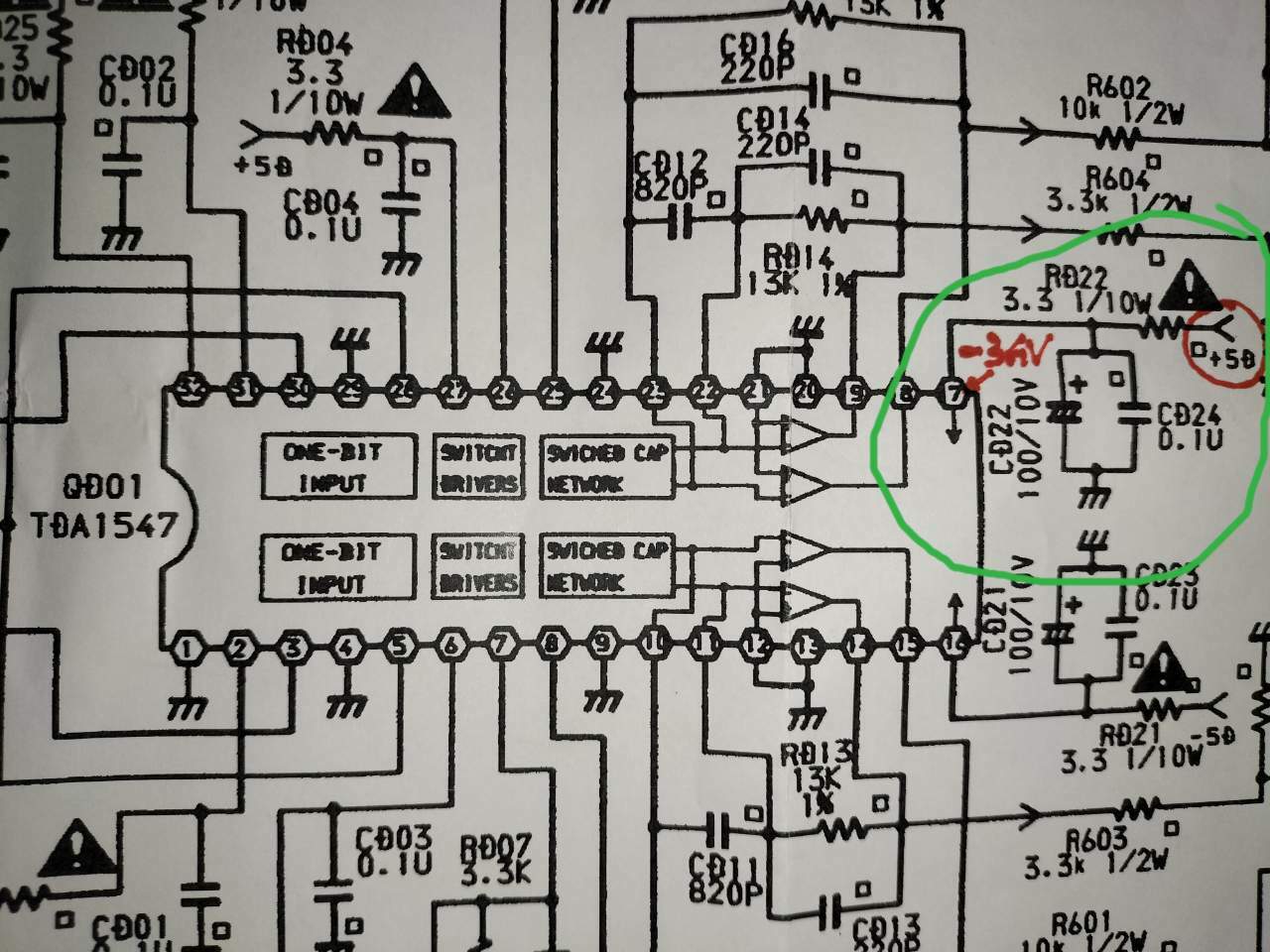

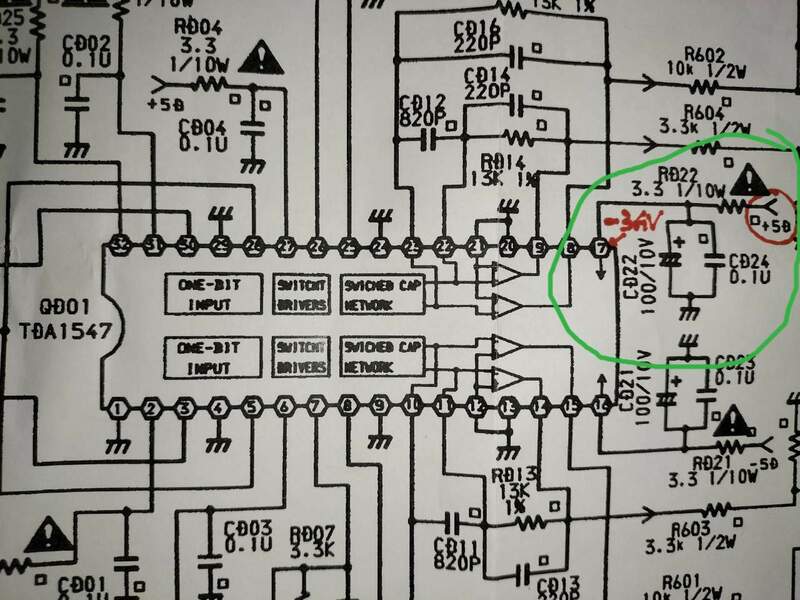

Sul piedino "17" devono esserci + 5 volt. Ho trovato - 3.4 volt !!!! La causa è RD 22 "ko" 🤦

[joe845]

e l'hai ripristinata e ora funziona?

G

[ggarbero]

37 minuti fa, joe845 ha scritto:

e l'hai ripristinata e ora funziona?

G

Si



[ggarbero]

1 ora fa, ggarbero ha scritto:

Sul piedino "17" devono esserci + 5 volt. Ho trovato - 3.4 volt !!!! La causa è RD 22 "ko" 🤦

Per correttezza devo dire che essendo io un "dilettante autodidatta" ho trovato " l'anomalia" non seguendo una logica (non ne sono in grado) ma solo dopo aver misurato Tutti (tanti) i "punti" dove erano indicate le tensioni di  "test ". Ci ho passato due serate !! 🧐 La mia "intuizione " è stata di fare le "misure" proprio dove doveva "arrivare" l'alimentazione e non dove il service Manual indicava il punto di test. Infatti nello specifico in uno dei punti "test "del convertitore  i + 5 volt erano presenti però sul piedino relativo del TDA c'erano invece - 3.4 volt !!!!!. Il difficile è stato sostituire il componente SMD incriminato, con il saldatore "tradizionale" non ci sono riuscito, temevo di danneggiate i componenti vicini. Mi sono rivolto ad un laboratorio specializzato in riparazioni TV/HiFi i quali gentilmente mi hanno sostituito velocemente il resistore rotto con le loro attrezzature idonee , telecamera , saldatore a getto d'aria " localizzato....Comunque mi hanno fatto i complimenti e mi hanno detto che essendo un guasto sul "digitale" probabilmente lo avrebbero classificato come "non riparabile" o forse non conveniente 🙄

[joe845]

sicuramente sei stato molto bravo. meglio così! :-)

G

[ggarbero]

4 minuti fa, joe845 ha scritto:

sicuramente sei stato molto bravo. meglio così! :-)

G

Fortuna del principiante 😉
