4-Way Switch Box

[miguelantoniofernandez]

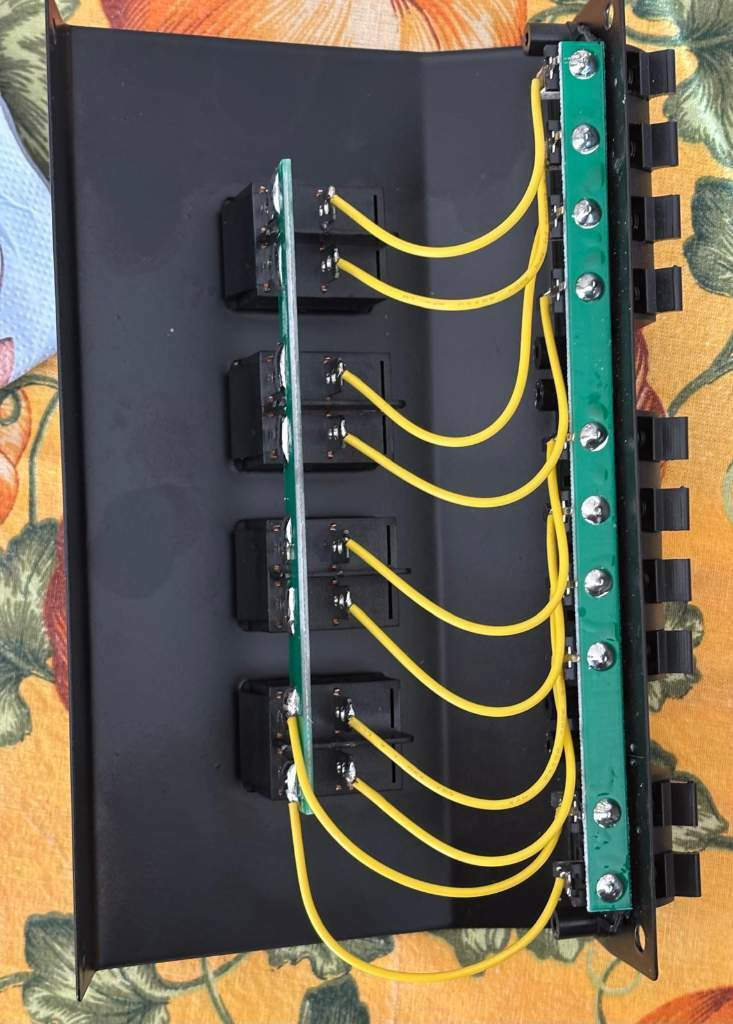

Coma da titolo, mi son trovato questo piccolo box per collegare 2 o più coppie di casse al mio Marantz, che ha l'uscita per una sola. Il segnale positivo entra sugli interruttori in comune, in uscita sono separati e vanno sulle 4 coppie di morsetti. La massa è invece è  tutto collegato con quella barretta verde. E' corretto così? Non è che se collego all'ampli quello non digerisce la cosa e mi saltano i finali? Dovrei forse dissaldarla quella barretta, interrompere il contatto (con un colpo di seghetto magari) e collegare la massa con nuovi fili dx con dx e sx con sx.

Magari Vi sembra cosa ovvia, ma nel dubbio preferisco passare per... pistola...

(l'ampli è un Marantz PM66SE)

[miguelantoniofernandez]

C'è qualcuno che mi sa dare qualche indicazione/consiglio? Grazie....

[Paolo 62]

Non credo sia necessario modificare niente.

[miguelantoniofernandez]

... grazie @Paolo 62 ... buona domenica

[Paolo 62]

@miguelantoniofernandez Anche a te.

[what]

Ho letto tempo fa quando ero alla ricerca di un commutatore,che questa configurazione potrebbe essere rischiosa.Non ricordo il motivo ma si consigliava di evitare il negativo in comune a favore della configurazione "classica" separata per ogni coppia di diffusori.

[Paolo 62]

Se non si è sicuri meglio rivolgersi ad un tecnico prima di utilizzare il box.

[Paolo 62]

Da quanto ho capito quel commutatore si può usare solo con amplificatori che hanno il negativo dei due canali (morsetto nero) collegato insieme intenamente.

[madero]

@Paolo 62 quindi mai con i classe D che andrebbero immediatamente in fumo





[Paolo 62]

@madero Quindi andrebbe modificato come aveva proposto l'opener?

[madero]

dipende dallo stato finale. So che nei classe D i rami negativi devono essere separati pena la distruzione immediata.  Proverei a chiedere  in altra sezione dove c'è gente piu qualificata di me

[ediate]

Il 03/02/2025 at 15:47, madero ha scritto:

Proverei a chiedere  in altra sezione dove c'è gente piu qualificata di me

Qui si può chiedere a Gherardo @poeta_m1 che ha una ottima confidenza con i classe D, così come credo Paolo @pserci

[pserci]

Allora visto che mi hai "evocato" :-) ti rispondo. Se come ho capito bene tutti i "negativi" sono collegati insieme, anche quelli dello stesso ampli, in caso di configurazioni a ponte, tra cui anche i classe D, la cosa non è ortodossa e potrebbe darti malfunzionamenti se non distruzione degli stadi finali. Se gli amplificatori sono tutti "normali" la cosa non crea nessun problema.

[what]

Consiglio questo Dynavox,ne ho una coppia che uso con soddisfazione,ben costruiti e solidi.

https://www.google.com/search?q=dynavox+amp-s+mkii&client=tablet-android-asus-rev&sca_esv=c398c2ebd9bacc11&tbm=isch&source=lnms&sa=X&ved=0ahUKEwjax-zS466LAxW_g_0HHUzPLBkQ_AUIBygC&biw=1280&bih=631#imgrc=Qr9jr-JybcmvqM



O questo più economico ma ugualmente valido.



https://www.google.com/search?q=solupeak+p2&client=tablet-android-asus-rev&sca_esv=c398c2ebd9bacc11&tbm=isch&source=lnms&sa=X&ved=0ahUKEwidt-r85K6LAxW0zgIHHe-HA7oQ_AUIBygC&biw=1280&bih=631#imgrc=cMhDuSZFV71DiM

[cactus_atomo]

@pserci io per prudenza eviterei, no si può sapere cosa in futuro andrà collegto allo switch, magari un amplificatore a ponte, per la fretta non si controlla  e siceramente non è bllo ricordare l'area della butterfly

[Boris Lametta]

@miguelantoniofernandez Per i classe D è già stato detto, mentre per i classe A-A/B assolutamente da evitare il collegamento con finali monofonici oppure dual-mono (quelli con i trasformatori dedicati per ogni singolo canale). Questi infatti hanno piani di massa completamente indipendenti.

[what]

Infatti quelli che ho consigliato a @miguelantoniofernandez  hanno il negativo separato,sono ben fatti e appagano anche esteticamente.Oppure  se si impegna un po può sempre modificare il suo switch...

[Paolo 62]

Ma il fatto che la commutazione avvenga solo sul polo caldo può costituire un problema con amplificatori bilanciati tipo questo?https://www.ebay.it/itm/205164029538?_ul=IT&toolid=10001&customid=eb%3Ag%3Avms%3Aeb%3Ap%3A205164029538%3B
