quesito tecnico Advent 3002

[fumaccia]

Ho smontato dei tweteer e non ho segnato i cavi +/- ( bravo co ) pensavo di chiudere il circuito con il tester dal morsetto al cavo per individuare la polarità. potrebbe funzionare?

advent 3002 per questo motivo posto qui

[JohnLee]

pila 1.5 volt e tocchi brevemente i morsetti.

quando il + della pila sposta la membrana in avanti,  quello è il + dell'altoparlante.





[fumaccia]

@JohnLee  sul tweteer sono segnati ,ma non so  quali sono i rispettivi cavi

[Paolo 62]

Forse bisogna guardare il filtro per capira qual è il + e quale il -.

[BEST-GROOVE]

4 minuti fa, Paolo 62 ha scritto:

Forse bisogna guardare il filtro per capira qual è il + e quale il -.



Senza il forse....



@fumaccia .....e possibilmente con lo schema in mano ( in rete si dovrebbe trovare facilmente) il quel caso  impossibile sbagliare nel connettere il positivo e negativo.

[what]

Dico una stupidaggine,verifica il colore del positivo sul woofer,magari è analogo al tweeter.

[JohnLee]

23 minuti fa, fumaccia ha scritto:

@JohnLee  sul tweteer sono segnati ,ma non so  quali sono i rispettivi cavi



sorry, avevo capito male.

Bisogna trovare lo schema x-over, il tw potrebbe essere previsto in fase o in controfase

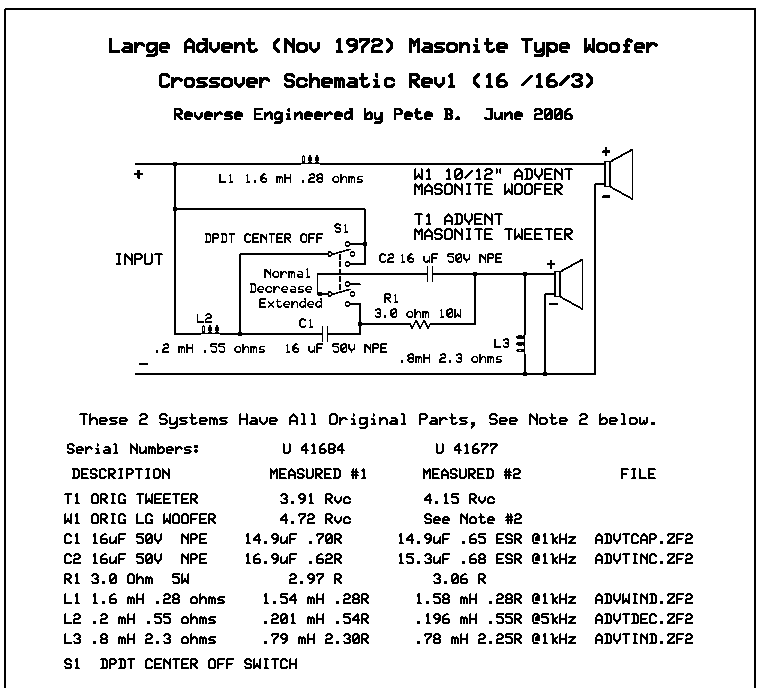

non ho trovato lo schema della 3002, nella 'large Advent' che è simile il tw è collegato in fase





[Paolo 62]

@fumaccia I cavi che escono dal crossover sono come questi?https://www.ebay.com/itm/186749545899  Forse il negativo è blu. A questo punto se sono segnati il + e il - basta collegarli come nell'altro diffusore per rimettere tutto a posto.

[P.Bateman]

errore

[fumaccia]

@Paolo 62 si al tw arrivano giallo e nero

[Paolo 62]

@fumaccia E al woofer?

[fumaccia]

Il 02/02/2025 at 12:19, Paolo 62 ha scritto:

@fumaccia I cavi che escono dal crossover sono come questi?https://www.ebay.com/itm/186749545899  Forse il negativo è blu. A questo punto se sono segnati il + e il - basta collegarli come nell'altro diffusore per rimettere tutto a posto.

si ma li ho smontati entrambi

2 ore fa, Paolo 62 ha scritto:

@fumaccia E al woofer?

non ho controllato

[Paolo 62]

@fumaccia L'ideale sarebbe trovare lo schema del crossover per vedere se il tw è collegato in fase o no e regolarsi di conseguenza. Se non si trova prova a collegare il giallo al + e il nero al- e prova ad ascoltare. Se va tutto bene lascia così.

[fumaccia]

buongiorno ho appena scritto ad un tizio che ne ha una coppia in vendita vediamo se mi risponde

[fumaccia]

Risolto il tizio è stato gentile e mi ha risposto, mi ha inviato una foto dove si vede un quadratino adesivo giallo presente anche sui miei tw io pensavo a qualcosa che avesse a che fare con i controlli ed invece era proprio per il colore giallo del cavo.ma se cosìnon fosse visto che i tw hanno sul davanti una scritta e quindi una posizione obbligata dalla foto nero a dx giallo a sx  e il giallo coincide.
