Piccolo alimentatore lineare - consiglio cablaggio


Messaggi raccomandati

Inviato

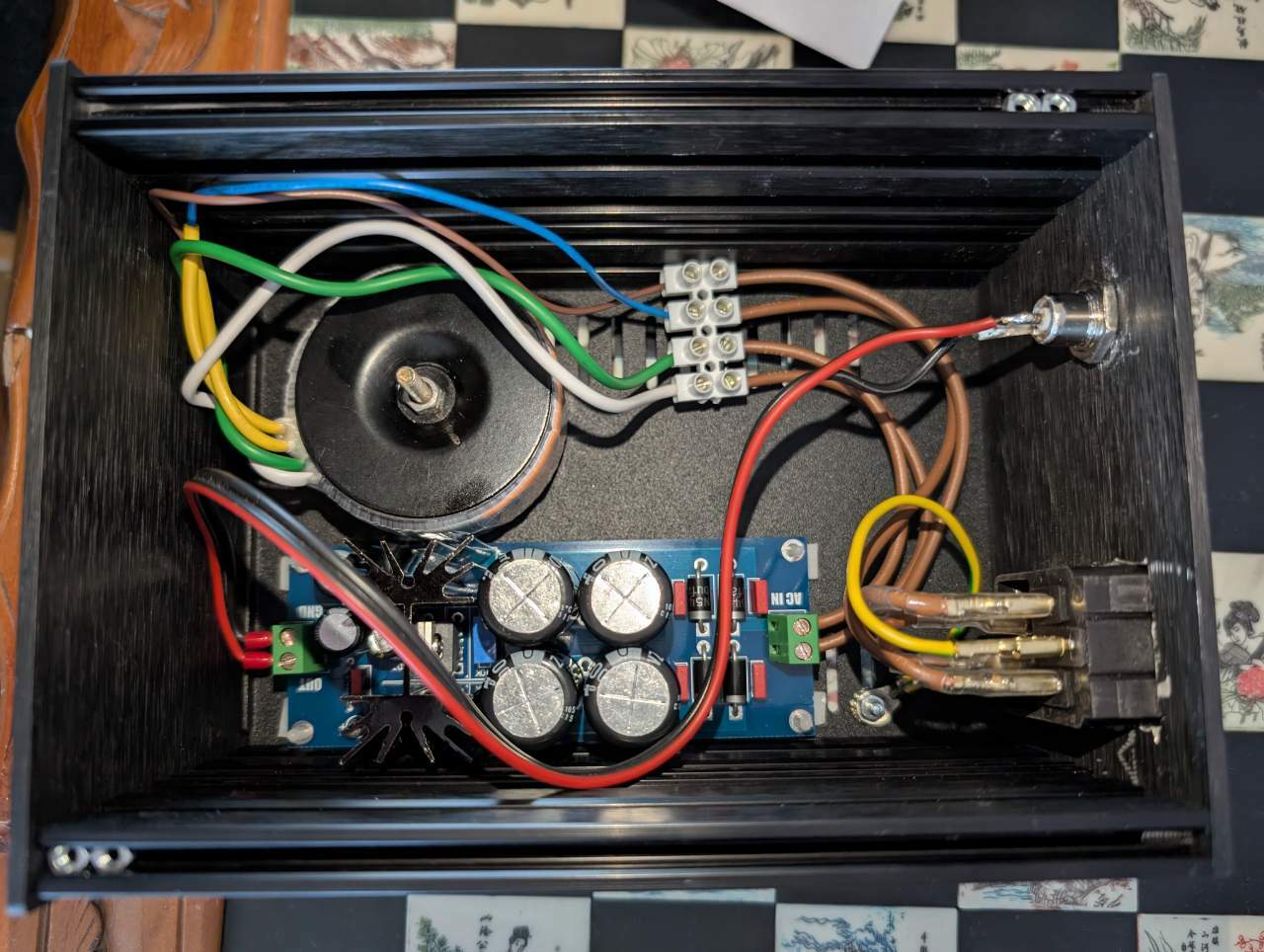

Ciao, sto realizzando un semplice alimentatore lineare per un pre phono IFI zen 3. E' realizzato con un trafo da 12V e una schedina rettificatrice regolabile. Realizzato e provato funziona. Però sono qui a chiedere un consiglio: dovrei connettere alla terra casalinga l'uscita GND della schedina? Nella foto ad oggi il polo freddo (quindi GND) in uscita dalla schedina non è collegato al cavo verde giallo per intendersi. Allego una foto.



Cosa consigliate ?



Grazie

Glicioto


widemediaphotography
Inviato

La terra del tuo impianto va collegata allo chassis dell'alimentatore e basta.

  • Thanks 1
Gustavino
Inviato

@glicioto Lo devi collegarlo a massa ,volendo lo puoi sollevare

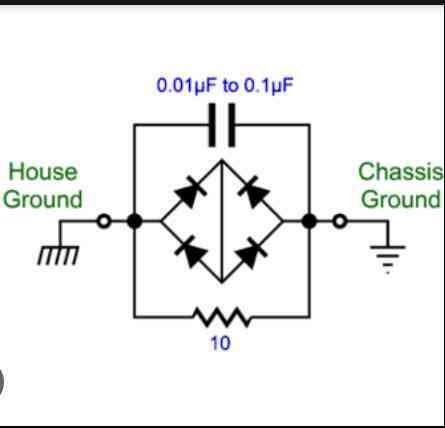

Screenshot 2025-04-30 at 13-30-46..jpg

Inviato
12 minuti fa, Gustavino ha scritto:

@glicioto Lo devi collegarlo a massa ,volendo lo puoi sollevare



Screenshot 2025-04-30 at 13-30-46..jpg



@Gustavino perdonami, ma non ho capito. La domanda era se dovessi collegare il polo freddo (spero si dica così) dell'uscita dal raddrizzatore alla terra che proviene dall'impianto di casa. Cosa intendi con "lo puoi sollevare"?

Gustavino
Inviato

@glicioto il negativo del psu lo devi collegare a terra ma con quel circuitino la resistenza(5w) lo tiene sollevato(isola) ed in caso di corto il ponte(35A) conduce
