Riprendo questo thread per segnalare finalmente il collegamento dei subwoofer a tromba usando le sezioni bassi delle klipschorn (con all'interno un woofer electrovoice evm15 per canale).

Per amplificarli ho usato la sezione elettronica di un vecchio sub yamaha con finale da circa 70watt e sezione di controlli (livello, frequenza di taglio, fase ecc...).i subwoofer a tromba sono collegati in parallelo...

Che dire...il risultato a mio avviso è stato al di sopra delle mie aspettative, efficienza mostruosa e basse frequenze davvero spaventose per estensione e potenza. Tagliati i sub a 50hz e volume quasi al minimo, fase zero, sono riuscito dopo alcuni tentativi, a fonderli con i sistemi principali, anche se adesso li tengo un po' allegri con il volume per avere un godimento "animale"...con alcuni brani scuotono le solide mura in pietra con uno spostamento d'aria impressionante...sono molto soddisfatto del risultato...





[Ulmerino]



[Ulmerino]

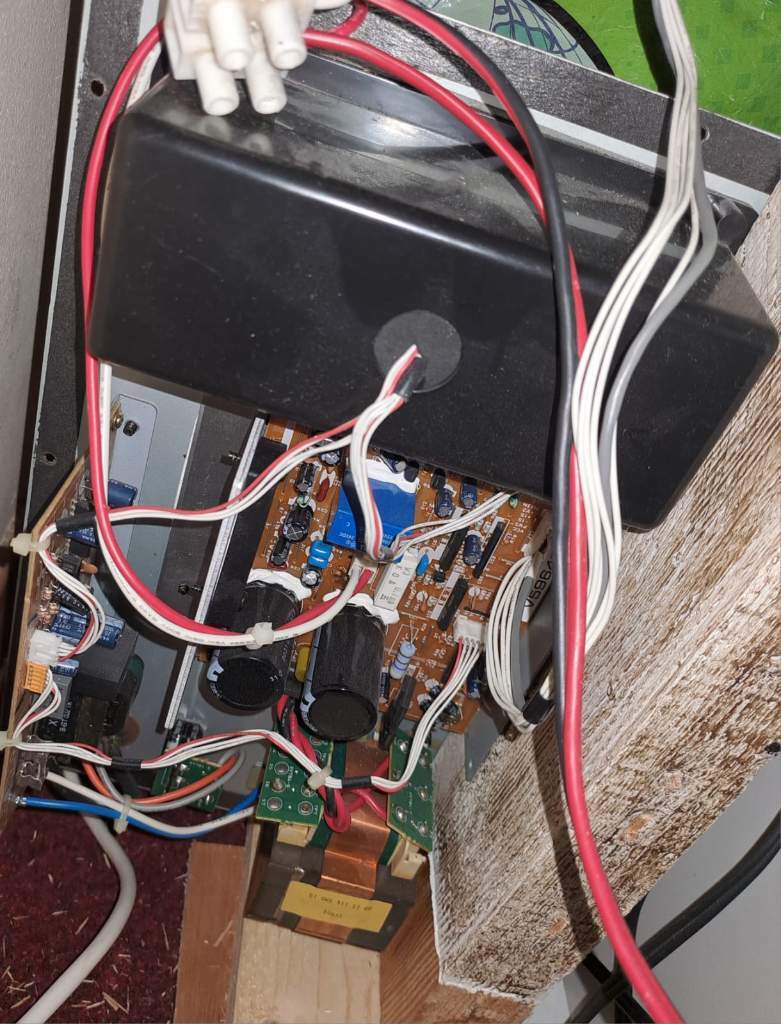

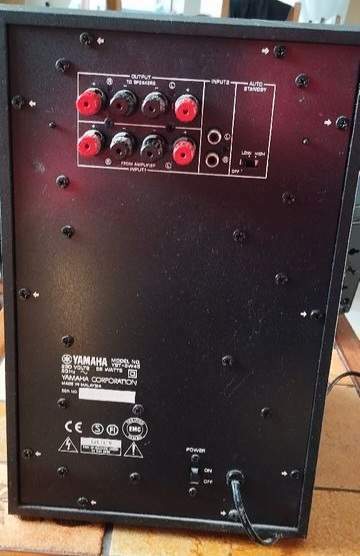

La sezione di amplificazione e crossover è quella dello Yamaha yst sw45, 70watt che sull'efficienza elevata dei subwoofer è sovrabbondante...

[Ulmerino]

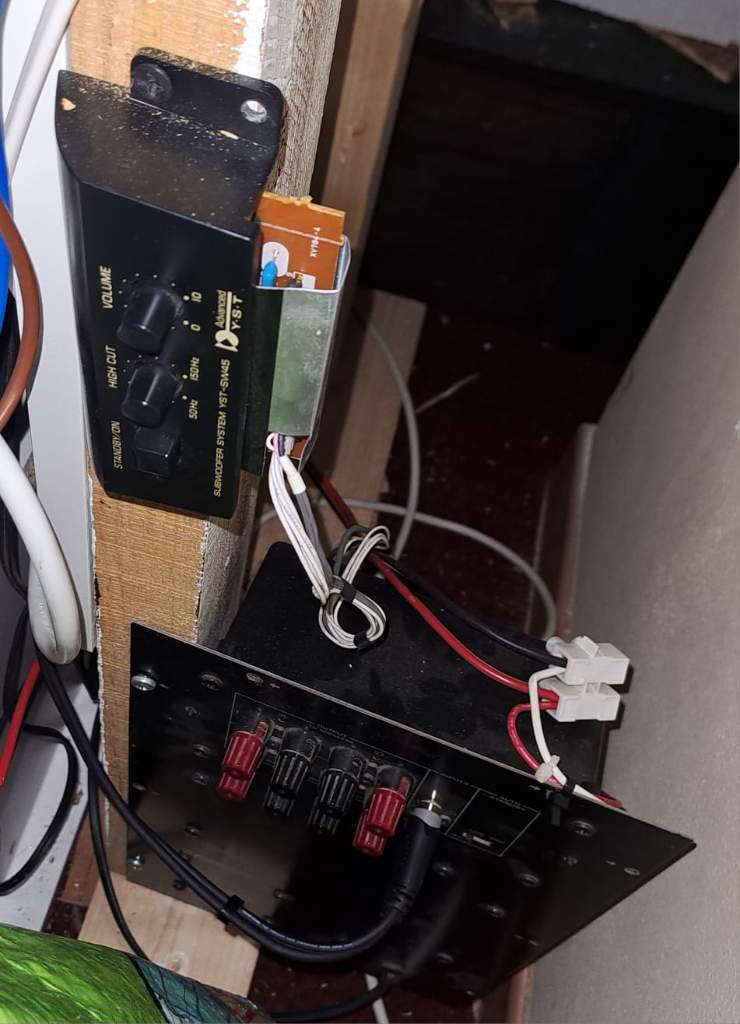

L'elettronica è posizionata alla base del diffusore destro, nascosto alla vista...



[joe845]

Alla grande!!! :-)

G

[Ulmerino]

Ho apportato delle modifiche ai Katafalki, dopo aver collegato il subwoofer a tromba, francamente due woofer da 30cm per canale come mediobassi sono eccessivi...ne ho eliminato uno e aggiunto una ulteriore via, sempre a tromba, che va ad aprire il suono sui medioalti e si raccorda meglio  con il tweeter...e siamo arrivati a 6 vie!🤣

[Ulmerino]

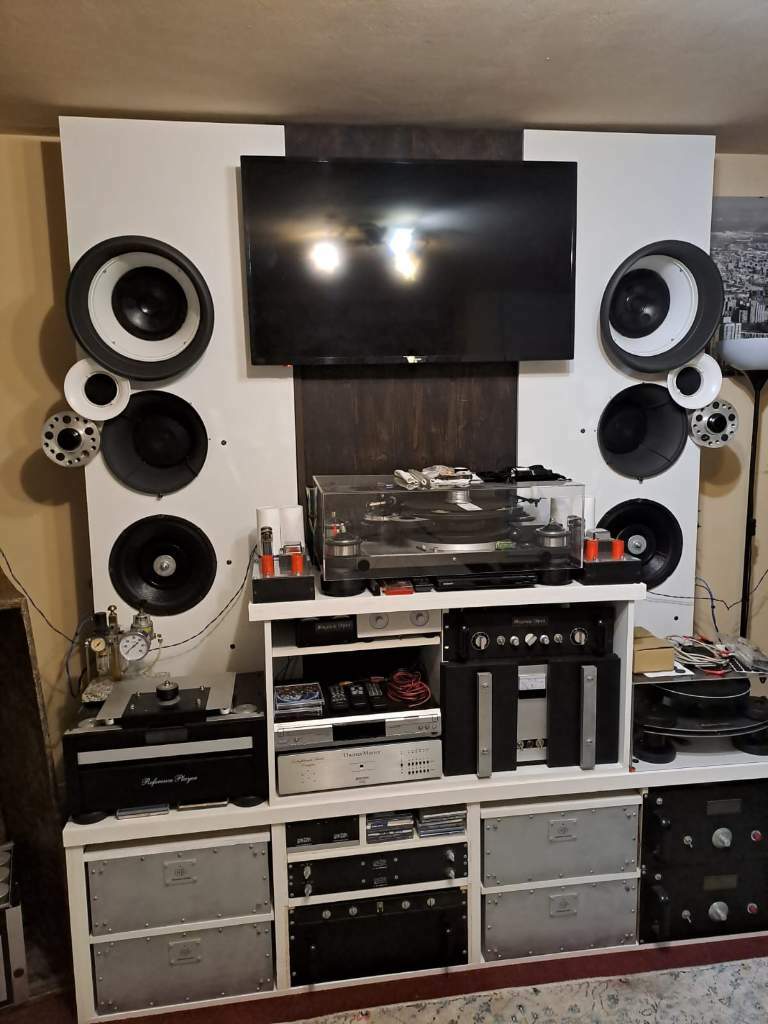

Altoparlanti e vie per canale:

● Subwoofer (1 wf EV Evm15 caricato a tromba klipschorn,  amplificato e filtrato attivamente)

● Woofer (1 wf da 30cm cono in carta sospensioni in tela, caricato a dipolo)

● Midrange (1 largabanda da 20vm cono in carta sospensioni in tela, caricato posteriormente da volume chiuso, anteriormente da tromba circolare diametro 40cm circa)

● Midrange alto (1 mid da 10cm in carta e sospensioni in tela, caricato anteriormente da tromba circolare diametro 30cm)

● Tweeter (1 tweeter a compressione "la voce", con membrana in titanio)

● Supertweeter (1 tweeter a compressione e membrana in alluminio)

[Ulmerino]

Ho modificato anche il colore delle trombe (c'era troppo bianco...😁)...ora dovrò rimettere mano al crossover passivo, sperando di non rifarlo ex novo...

[Ulmerino]

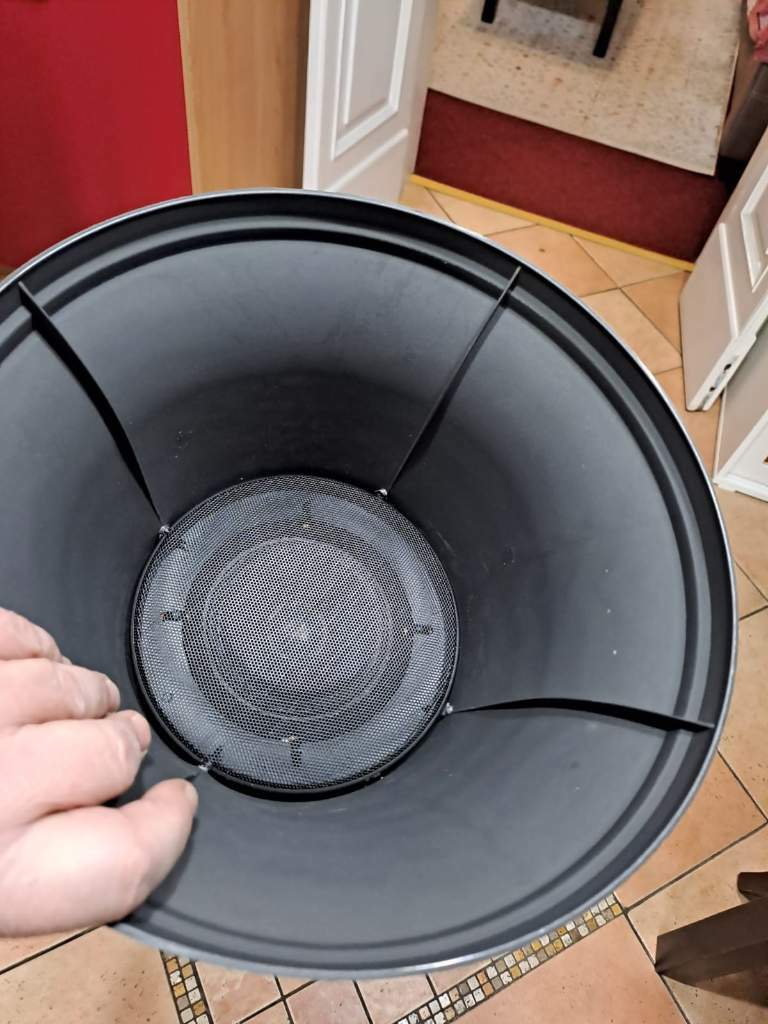

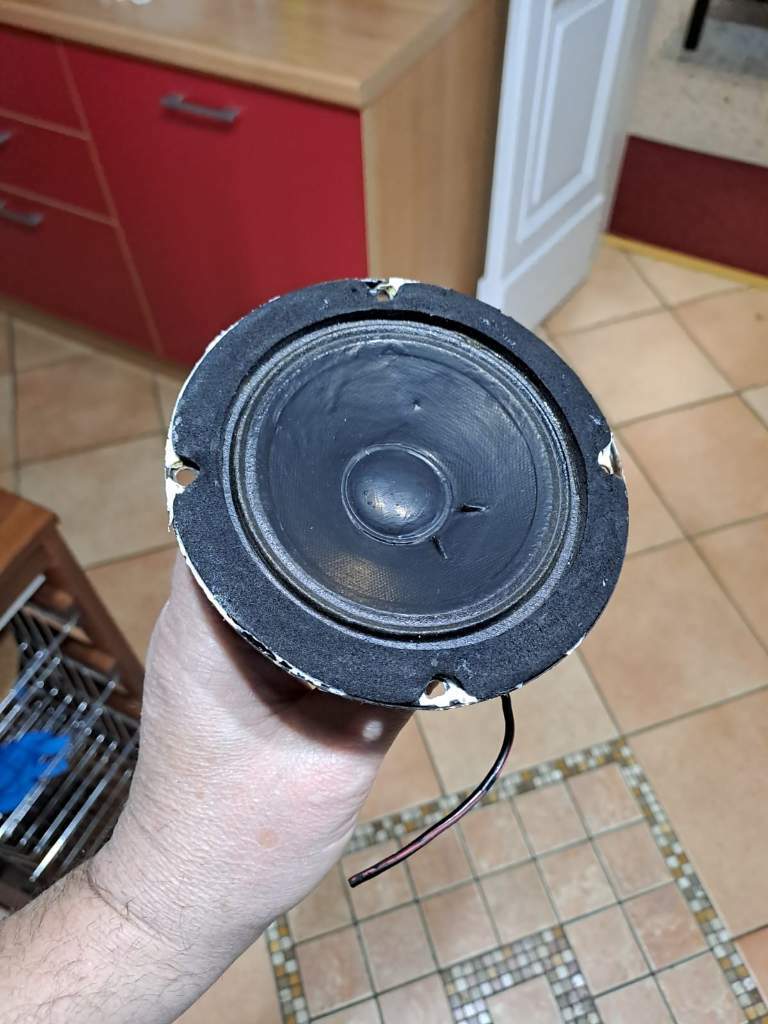

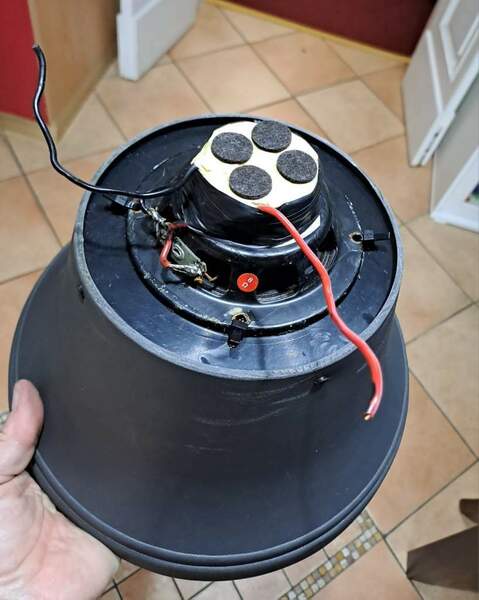

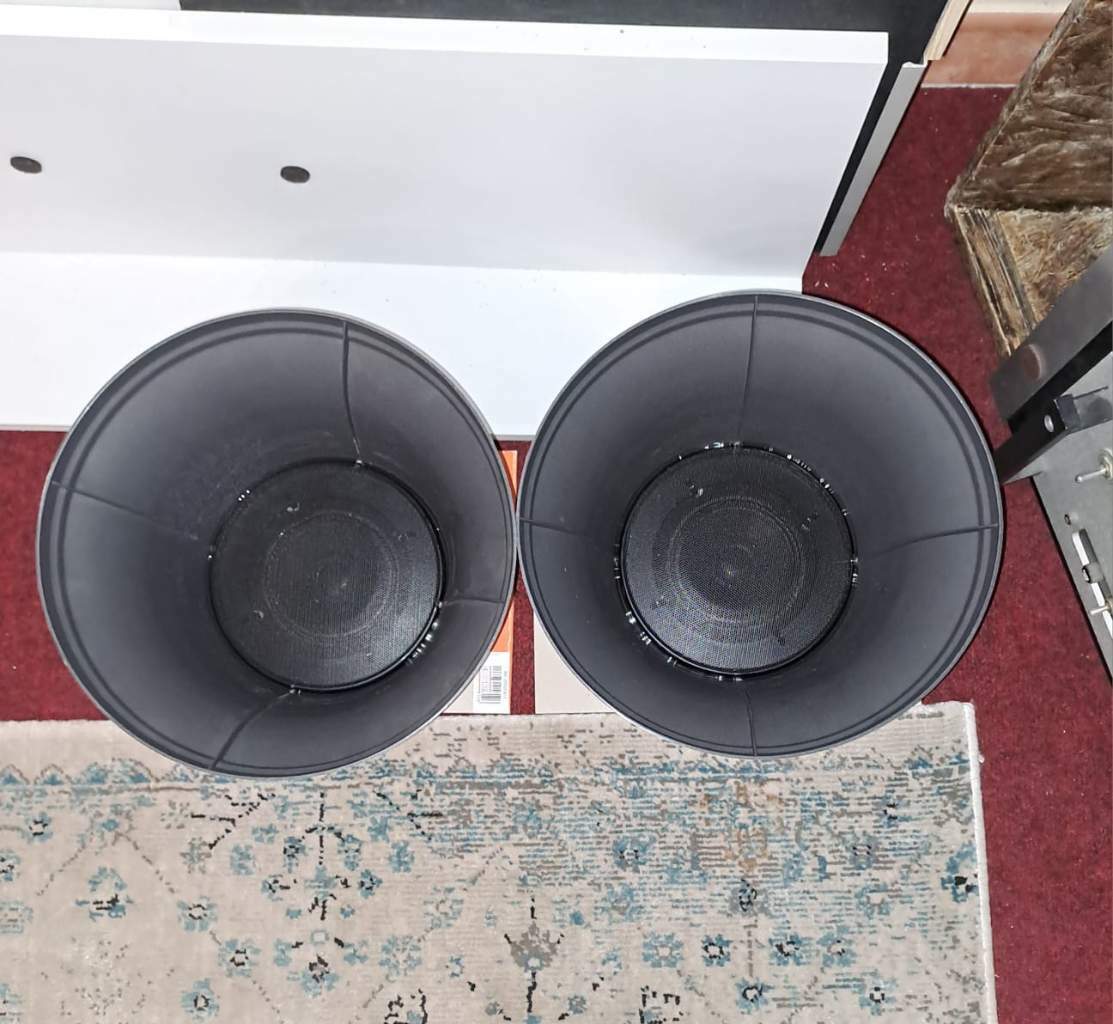

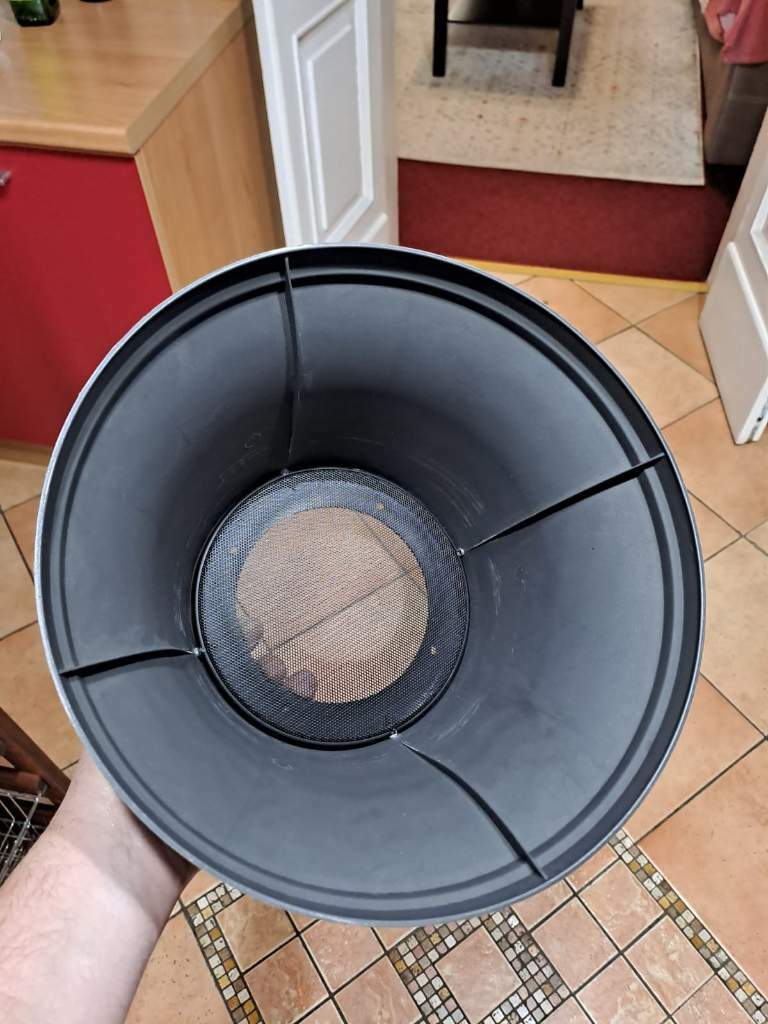

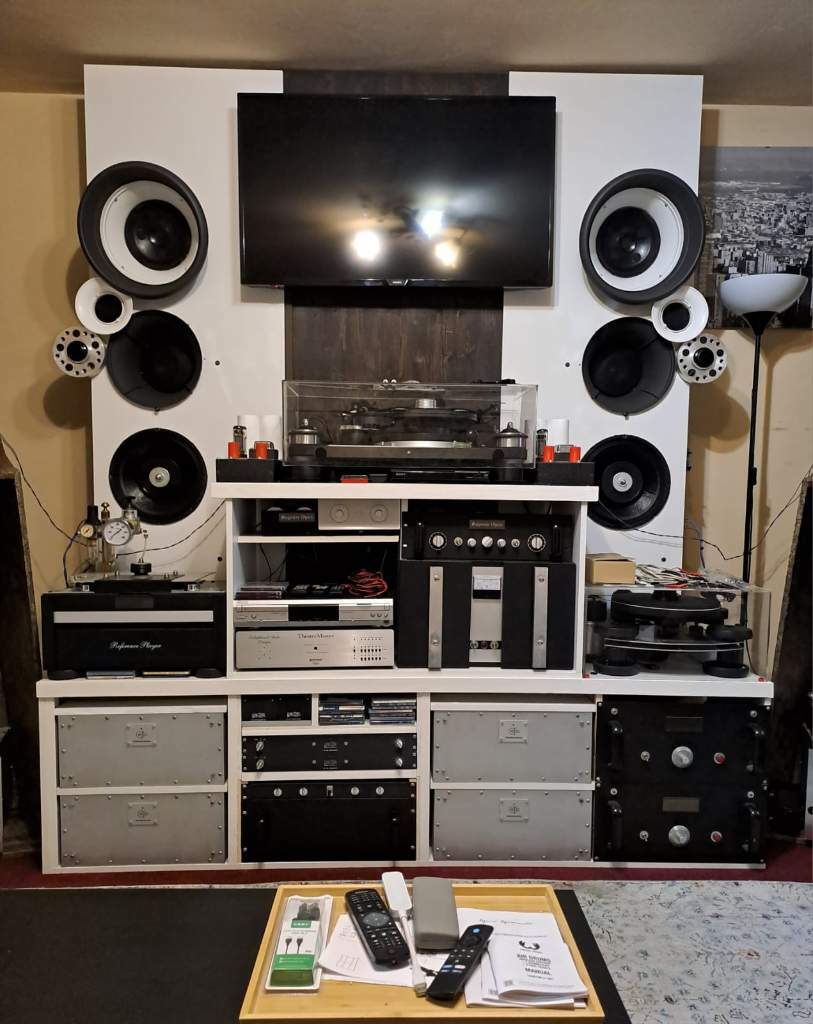

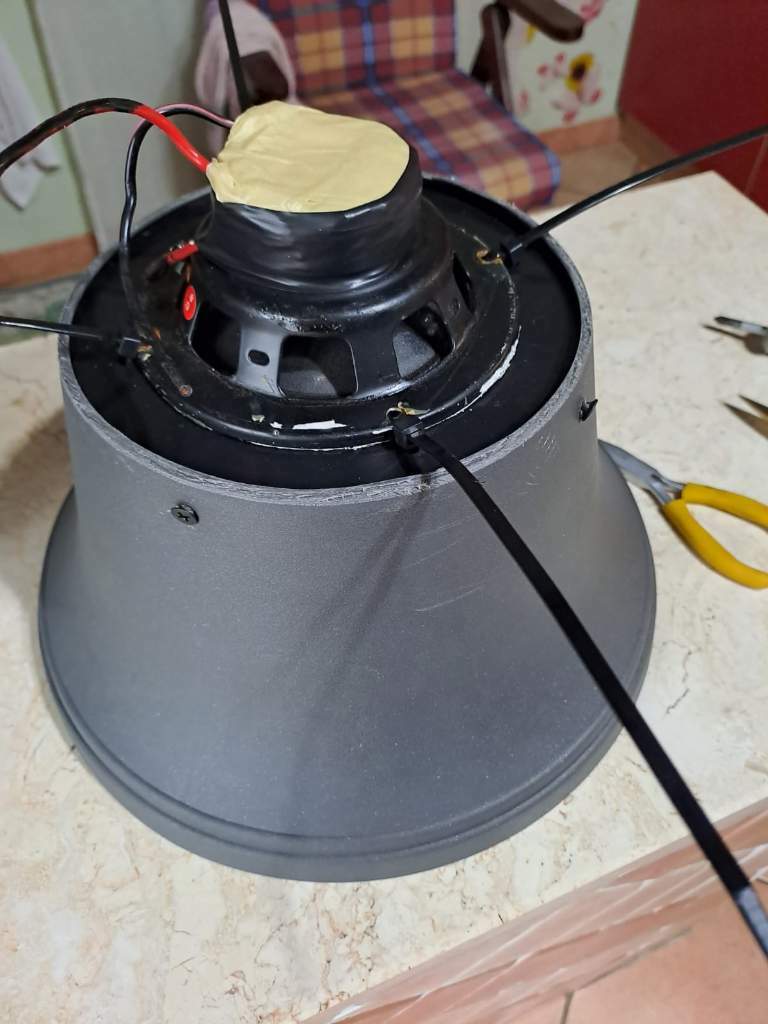

Qualche foto delle nuove trombe...sempre di derivazione fai da te / giardinaggio...😁

[Ulmerino]

[joe845]

o madonna!!!!! :-) :-) :-)

G

[plinth art]

@Ulmerino sei un grande 😂😂

[Ulmerino]

@plinth art continua la frase...un grande?🤣

[Ulmerino]

Oggi prima prova di ascolto a 6 vie, suono chirurgico nell'accezione buona del termine...spietati, mettono in luce tutti i pregi e i difetti dell'incisione...molto dettagliati ma tutt'altro che eufonici...basso molto meglio di prima...un solo woofer per canale rende il suono più asciutto sul mediobasso ma con maggiore estensione ...





[mchiorri]

6 vie?

Se ti legge Dufay, @Dufay gli prende un colpo!!!

[Ulmerino]

@mchiorri il filtro è comunque molto semplice, tarato quasi completamente ad orecchio,  rispettando le regole basilari di impedenza e rispetto delle (presunte) caratteristiche degli altoparlanti impiegati...

il subwf ha il filtro attivo regolabile e finale a parte, gli altri driver, tranne tw e supertw filtrati a 12db/oct, sono filtrati con semplici reti a 6db/oct...
