I Katafalki , diffusori a parete con subwoofer a tromba

[Ulmerino]

Per una bozza dei filtri uso questo calcolatore, poi affino ad orecchio...



https://www.google.com/url?sa=t&source=web&rct=j&opi=89978449&url=https://www.teleprodottistore.it/calcolatore_crossover.html&ved=2ahUKEwifqpDipb2SAxWZhf0HHRLZAB0QFnoECA4QAQ&usg=AOvVaw3e1p11jy8te2m6O3ZjsSGu

[Erik il Rosso]

@Ulmerino Complimenti davvero, sei un vulcano sempre attivo!
Bello il tuo spirito di puro divertimento!


[Ulmerino]

@Erik il Rosso grazie, per adesso sono in stand-by, periodo denso di impegni...ma appena posso porterò a termine il lavoro...con alcune importanti modifiche...

[Ulmerino]

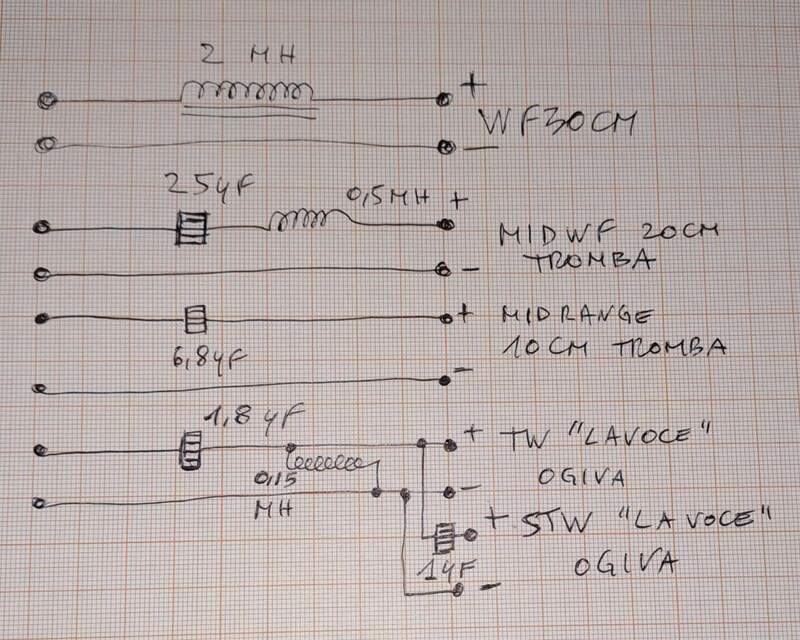

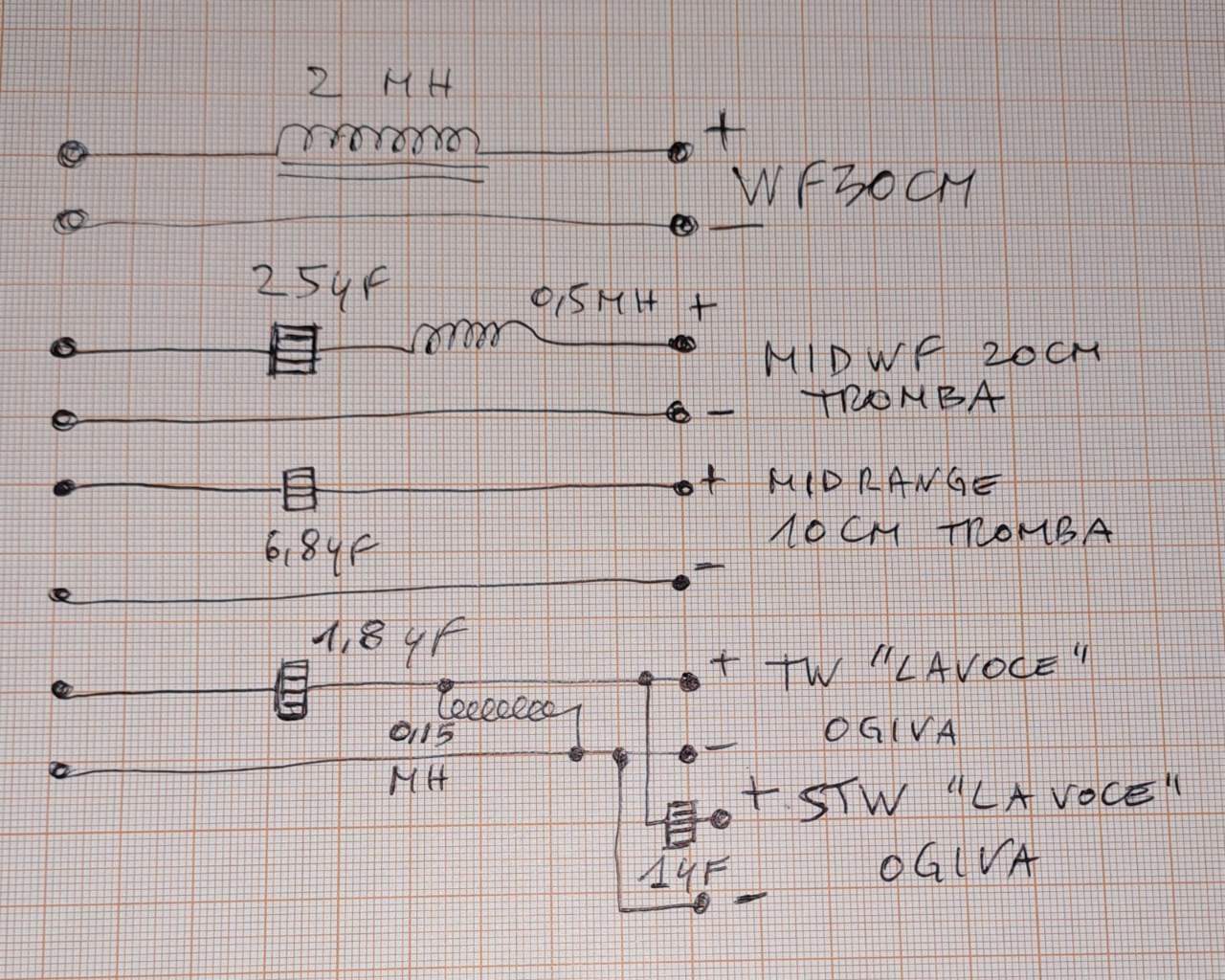

Crossover definitivo (spero...) dei Katafalki a 6 vie (il subwoofer è attivo). Il filtro del supertweeter è a cascata con quello del tweeter.

Il woofer è libero di scendere in frequenza,  spesso ascolto senza accendere il subwoofer  che uso solo quando ho voglia di onde sismiche🤣

Filtro molto semplice ma è quello che dopo decine di prove e modifiche, suona meglio...tutti i driver in fase...sembrerebbe che siamo arrivati al completamento del progetto. Almeno un cantiere credo di averlo chiuso...🤣



[Ulmerino]

Oggi prove di ascolto...sono molto soddisfatto del risultato...😉



[Ulmerino]

Regolazione fine dei subwoofer, un po' "allegrotti", ma per questo sistema prediligo la pienezza e la potenza...l'effetto è dirompente...😁
