La leggenda dell'Harman Kardon Citation XX

[BEST-GROOVE]

3 ore fa, bear_1 ha scritto:

ben... allora, come è andata a finire ?



a tarallucci e vin santo in quanto le lampadine sostituite non erano originali.

[releone71]

Però, in effetti la storia dei circuiti resinati è risaputa. Confermata, peraltro, dalle brochures pubblicitarie dell'epoca. Anzi, i cosiddetti "Hybrid Modules" dovrebbero proprio essere farina del sacco di Otala, assunto per l'occasione da Harman Kardon come consulente del progetto. Credo che oggi se ne sappia di più su questi moduli, circondati all'epoca dal mistero. Resta il fatto che se malfunzionano bisogna recuperare lo schema elettrico e ricostruirli ex novo.

[Bill]

12 ore fa, releone71 ha scritto:

Però, in effetti la storia dei circuiti resinati è risaputa. Confermata, peraltro, dalle brochures pubblicitarie dell'epoca. Anzi, i cosiddetti "Hybrid Modules" dovrebbero proprio essere farina del sacco di Otala, assunto per l'occasione da Harman Kardon come consulente del progetto. Credo che oggi se ne sappia di più su questi moduli, circondati all'epoca dal mistero. Resta il fatto che se malfunzionano bisogna recuperare lo schema elettrico e ricostruirli ex novo.

Ripeto: nel Citation XX NON vi e’ alcun modulo resinato.

[releone71]

Hai ragione, mi sono rinfrescato la memoria leggendo la recensione di Audio Review dell'epoca.

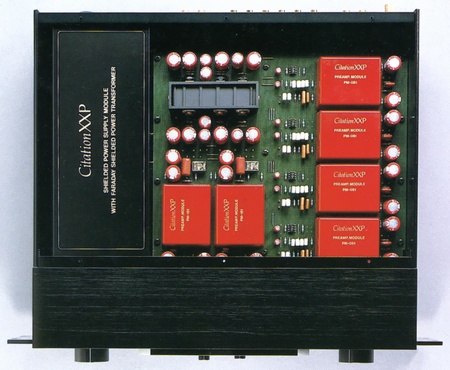

I circuiti, suddivisi in moduli resinati monofonici, per un totale di sei, sono nel pre.

Nel finale il cosiddetto "Hybrid Module" di Otala è lo stadio di ingresso. Ibrido perché (riporto dalla recensione) "integra componenti discreti e componenti integrati su strato ceramico, con i componenti passivi (resistori a film spesso) "trimmerati" sul posto con un raggio laser con accuratezza dello 0,03%, per la compensazione delle caratteristiche dei transistori e la minimizzazione della distorsione. In questo modulo, che viene fabbricato direttamente in Finlandia (l'ampli è invece assemblato in Giappone), è addirittura previsto un sistema termostatico che mantiene costante la temperatura dei FET impiegati nel "front-end" del dispositivo."

Mecojoni...
