Finale Swiss Physics 6A: mi saltano i fusibili

[kohno]

un buongiorno a voi tutti.

come nel titolo, all'improvviso, al momento dell'accensione di un amplificatore finale sento un rumore come di mini arco voltaico?

e saltano entrambi i fusibili.

sono due da 5A slow

li ho sostituiti e saltano li stesso.

l'ho aperto, anche se non sono assolutamente un tecnico, ma solo per vedere se alla vista ci fossero anomalie macroscopiche, bruciature, fuoriuscite da condensatori ecc.

l'unica cosa anomala è che a fianco della presa di alimentazione ci sono due relè (credo) uno dei due aveva un coperchio  parzialmente staccato.

può essere la causa?

vi ringrazio molto.

vi posto due foto se riesco.

[kohno]

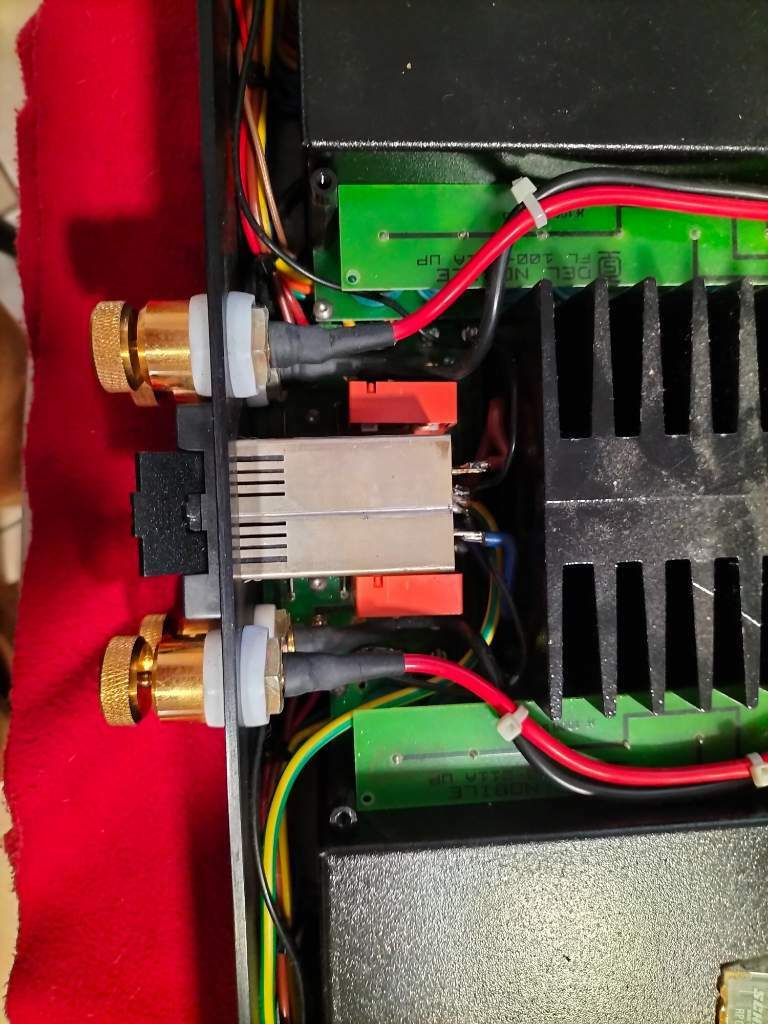

ecco le foto

[kohno]

[kohno]

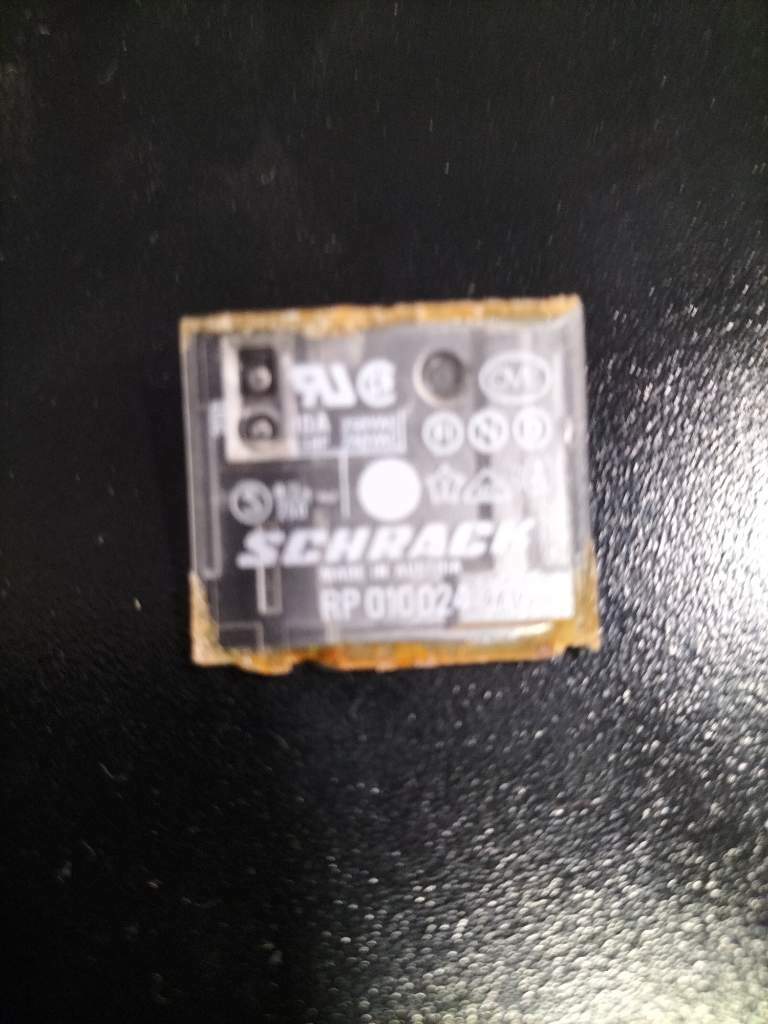

praticamente quel coperchietto, era disassato rispetto al corpo del relè ed ho dovuto scastrarlo dai meccanismi interni



[Amedeo.R.]

Potrebbe esserci un corto in alimentazione o nel finale.

-Si i relè potrebbero essere una delle causa del problema ed il coperchio staccato potrebbe essere la conseguenza di un evento.

-Condensatori di filtro??--> anche questi potrebbero essere, sono i grossi elettrolitici che in genere si trovano in prossimità dell'alimentazione.

-Ponte diodi?? --> il secondario va in corto e saltano i fusibili.

-Finali in corto.



Evita di alimentarlo, perchè peggiori solo il problema, portalo in assistenza.





[kohno]

si, grazie, certo, la prova di sostituire i fusibili è stata solo una.

porterò da un riparatore.

comune non ci sono grossi condensatori, ma molti piccoli.



[rudyx]

Finale Swiss Physics 6A, ostico fin che basta da rimettere in sesto. Se saltano i fusibili possono esserci varie cause: finali MOSFET in corto, oppure uno dei due relè visibili, di cui hai postato uno dei coperchi e che sono collegati alla 230V, è incollato, così che all'accensione l'alimentazione di rete va direttamente in cortocircuito. Questo spiegherebbe l'espulsione del coperchio del relè stesso. Se fossero i MOSFET si è in guai grossi, data la difficoltà a trovarli originali. Altre possibilità riguardano le alimentazioni, che nel caso dei condensatori elettrolitici si risolve, ma nel caso fosse il blocco trasformatore/raddrizzatore resinato in un unico blocco, allora li si è davvero nei guai insormontabili.

[kohno]

@rudyx grazie, si ero al corrente della schizzinosità ed eventuali complicazioni in caso di rotture di questi finali.

non mi resta che sperare  l'ipotesi meno problematica di quelle che hai detto.

[appecundria]

Il 01/12/2025 at 13:02, Amedeo.R. ha scritto:

Condensatori di filtro??--> anche questi potrebbero essere, sono i grossi elettrolitici che in genere si trovano in prossimità dell'alimentazione.

ah quelli sono i condensatori di filtro? è una scoperta che andrebbe pubblicata su Scientific American.

[paolosances]

@appecundria l'intelligenza artificiale è stata consultata?

[Amedeo.R.]

31 minuti fa, appecundria ha scritto:

ah quelli sono i condensatori di filtro? è una scoperta che andrebbe pubblicata su Scientific American.

Si sono proprio quelli.



[joe845]

@appecundria non capisco la battuta..

G

[appecundria]

@joe845 è una innocente e bonaria presa in giro di un novizio che vuole spiegare qui che quelle due lattine sono in realtà i condensatori di filtraggio. Un po' come spiegare al Club della Canna da Pesca che quel ferretto in fondo alla lenza è l'amo. Pardon.

[Amedeo.R.]

4 minuti fa, appecundria ha scritto:

@joe845 è una innocente e bonaria presa in giro di un novizio che vuole spiegare qui che quelle due lattine sono in realtà i condensatori di filtraggio. Un po' come spiegare al Club della Canna da Pesca che quel ferretto in fondo alla lenza è l'amo. Pardon.



Mai detto una cosa del genere, ne ho dato modo di intenderlo.

Mai parlato di lattine e non ho nemmeno capito a quali lattine ti riferisci.

Ho solo detto e lo ripeto e lo riaffermo che i condensatori di filtro sono in genere i grossi elettrolitici che in genere si trovano in prossimità dell'alimentazione.

E ripeto anche che il problema potrebbe essere dato dagli elettrolitici.



[joe845]

Sì Amedeo, questo l'avevamo capito...

G

[paolosances]

1 ora fa, Amedeo.R. ha scritto:

condensatori di filtro sono in genere i grossi elettrolitici

Che a livello planetario,sono scherzosamente definiti "lattine"

[Amedeo.R.]

25 minuti fa, paolosances ha scritto:

Che a livello planetario,sono scherzosamente definiti "lattine"



L'utente ha fatto del sarcasmo, pensando che io stessi indicando i relè di uscita presenti in foto, come grossi elettronici.

In foto l'unica cosa più vicina ad una lattina, sono  proprio il relè, non c'è altro, oltre al dissipatore e gli involucri dei due trasformatori. Tutto questo nel primo messaggio.



Nel secondo messaggio, lascia intendere, che io abbia fatto il professore, con il paragone del club della canna da pesca: ferretto--> chiamato amo, cercando di dimostrare che "un novizio" sta cercando di spiegare una cosa molto ovvia a chi è del mestiere, cioè il forum intero.

Da qui la risoluzione a tutto: lui chiama lattine, i rele di uscita, confondendoli con i condensatori e poi cerca di fare la paternale a me, in maniera sarcastica.





4 ore fa, appecundria ha scritto:

ah quelli sono i condensatori di filtro? è una scoperta che andrebbe pubblicata su Scientific American.

2 ore fa, appecundria ha scritto:

@joe845 è una innocente e bonaria presa in giro di un novizio che vuole spiegare qui che quelle due lattine sono in realtà i condensatori di filtraggio. Un po' come spiegare al Club della Canna da Pesca che quel ferretto in fondo alla lenza è l'amo. Pardon.



[joe845]

va bene, finiamola qua non è cascato il mondo.

G
