Cavo I2S per dac North Star

[Eugenio_Fen]



Conoscete qualcuno che è riuscito a far funzionare una sorgente con uscita i2s su hdmi collegata ad un dac North Star con ingresso RJ45?

In altre parole conoscete un tecnico in grado di preparare un cavo digitale da HDMI a RJ45? Mi trovo questo ingresso libero sul Dac 32 NS e mi chiedevo se ci fosse in qualche modo la possibilità di utilizzare questo ingresso costruendo un cavo ad hoc.



[Membro_0021]

@Eugenio_Fen che Music server ci devi collegare?

[Membro_0021]

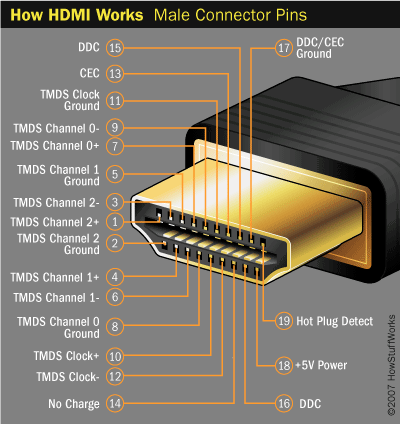

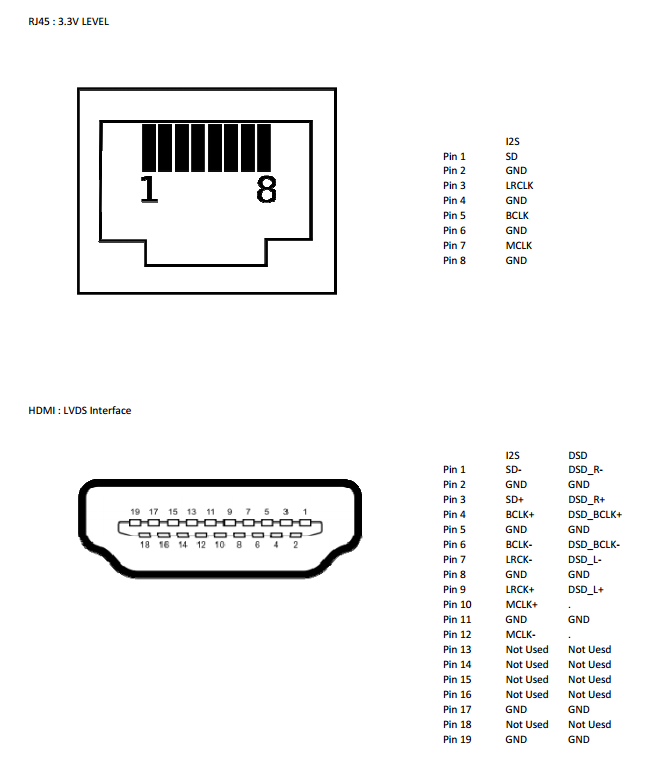

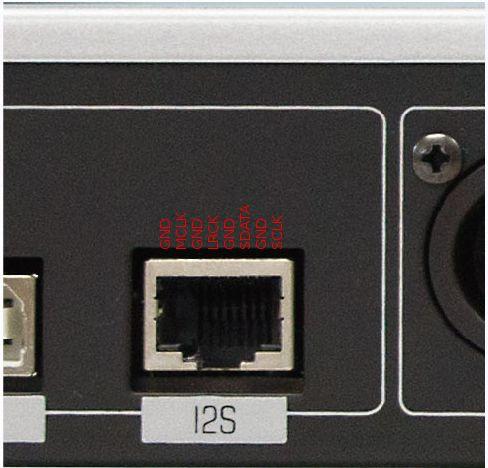

Questi sono i pin della porta dei North Star

[Membro_0021]

[Membro_0021]

[Membro_0021]

@Eugenio_Fen ovviamente devi seguire i pin della porta rj 45 del primo disegno per North Star.  Devi informarti anche sulle tensioni perché mi sembra di ricordare che i NS accettano una tensione con meno di 5v però alcuni music server escono sulla porta hdmi con 5v.

[buranide]

19 ore fa, Eugenio_Fen ha scritto:

conoscete un tecnico in grado di preparare un cavo digitale da HDMI a RJ45?

Il problema non è assemblare il cavo, il problema è che sono due segnali diversi, su rj45 viaggiano segnali non bilanciati a 3.3V, su hdmi segnali bilanciati a 5V (standard lvds). Magari sará anche banale, ma serve qualcuno che 'mastichi' elettronica digitale. Magari puó dirci qualcosa @SM62

[davenrk]

Un amico ha acquistato una accoppiata North Star 192 + Supremo.

Gli manca il cavo I2S per collegarli. Da una ricerca mi sembra di capire che sia sufficiente un cavo ethernet standard con connettori RJ45, non dovrebbe avere piedunature proprietarie.

Confermate?

grazie

[ilmisuratore]

Il 25/06/2021 at 17:55, Eugenio_Fen ha scritto:

Conoscete qualcuno che è riuscito a far funzionare una sorgente con uscita i2s su hdmi collegata ad un dac North Star con ingresso RJ45?

In altre parole conoscete un tecnico in grado di preparare un cavo digitale da HDMI a RJ45? Mi trovo questo ingresso libero sul Dac 32 NS e mi chiedevo se ci fosse in qualche modo la possibilità di utilizzare questo ingresso costruendo un cavo ad hoc.

Ci sono tante probabilità che, oltre ad una piedinatura da adattare, le tensioni in gioco risultino diverse

North Star ha un protocollo i2s proprietario e mi pare di ricordare che non è affatto universale

[ilmisuratore]

Secondo il mio parere servirebbe un convertitore di formato (DDC) che faccia da ponte tra il transfer TTL (North Star) e quello LVDS (HDMI) poichè le tensioni sulla linea dati è palesemente diversa

Se un output North Star lo si "spara" in un ingresso Is2 universale (come quello dei DAC Gustard e/o Denafrips) si faranno dei danni poichè l'i2s universale si "aspetta" circa 350 mV (peraltro bilanciato)

Al contrario non si dovrebbero fare danni ma...l'unica cosa che uscirebbe fuori è un grande fruscio (rumore bianco)

[ilmisuratore]

...aggiungo che , inserendo il convertitore di formato, si perderebbero anche tutti gli ipotetici vantaggi (qualora ce ne fossero) di tale interfaccia

[antonio_caponetto]

3 ore fa, davenrk ha scritto:

Da una ricerca mi sembra di capire che sia sufficiente un cavo ethernet standard con connettori RJ45

Io posseggo la medesima coppia, da anni. Confermo che dovrebbe andar bene un quasiasi cavo Ethernet, le due elettroniche in questione non hanno ingressi/uscite HDMI.

io uso per collegarle un cavo Neutral Cable ma non li fa più. Non so se su ordinazione…

Ne ho usato uno della Soul Cable, ma credo che il marchio non esista più. Quando uscì, la coppia North Star 192 ebbe un grande successo commerciale e, appunto, in diversi produttori realizzarono cavi specifici per la connessione I2S: oltre quelli che ho nominato e che ho avuto (il Soul Cable l’ho venduto) ce n’era uno della White Gold che costava uno sproposito (che provai ma ritenni che non valesse la spesa).

strano che al tuo amico la abbiano venduta senza cavo, come la usavano?

Forse io ho ancora da qualche parte quello in dotazione con l’acquisto, un banale cavo tipo telefonico blu. Se proprio non lo trovate, contattatemi in privato.



[davenrk]

@ilmisuratore sia DAC che meccanica hanno porte RJ45, non c'è HDMI



@antonio_caponetto il negozio dove li ha presi gli ha mandato un cavo che però non funziona e ora sono due settimane che non glielo sostituiscono.

Ce n'era uno White Gold su subito ma se lo è fatto scappare.

Intanto gli dico di provare un normale cavo ethernet per il router

[ilmisuratore]

3 minuti fa, davenrk ha scritto:

sia DAC che meccanica hanno porte RJ45, non c'è HDMI

Non ha alcuna importanza...possono trasportare entrambi tensione TTL ed LVDS dunque l'incompatibilità rimarrebbe

[davenrk]

@ilmisuratore ma perché North Star avrebbe fatto due apparecchi incompatibili?

[ilmisuratore]

7 minuti fa, davenrk ha scritto:

@ilmisuratore ma perché North Star avrebbe fatto due apparecchi incompatibili?



North Star...(Single-Ended): ogni segnale usa un solo filo più una massa comune

LVDS (Differenziale): ogni segnale usa due fili che trasportano fasi opposte per annullare il rumore

Un ingresso progettato per leggere la differenza tra due fili (LVDS) non si interfaccerà correttamente con un segnale che arriva su un filo solo a tensione molto più alta

Se lo scopo è far funzionare un DAC North Star tramite la i2s estratta da una HDMI la vedo dura...e nella quasi totalità dei casi la i2s estratta da questa interfaccia è di tipo LVDS



[antonio_caponetto]

Scusate @davenrk è @ilmisuratore ma credo che non vi stiate capendo.

@ilmisuratoreha risposto alla domanda dell’opener di questo thread che chiedeva come rendere compatibili una uscita HDMI con quella del DAC North Star.
La meccanica di lettura Model 192 e il DAC Supremo sono perfettamente compatibili.

[davenrk]

@antonio_caponetto nel mio post iniziale di oggi ho infatti parlato di meccanica e dac North Star. Non HDMI.
