Isobarico

[Ulmerino]

Non vorrei andare ot, ma potrebbe essere utile segnalare (l'ho fatto altre volte), gli straordinari e misconosciuti diffusori ATL della linea HD (hans deutsch). Sfruttano un particolare caricamento a risuonatore a tromba, ho avuto le atl hd314i con risultati entusiasmanti in gamma bassa, forse la migliore mai avuta a casa mia...il resto dello spettro è alla tedesca, aperto e asciutto, deve piacere, ma il basso era da applausi...

[landi34]

Ma quale è la difficoltà nel pensare una linea di trasmissione ? Esiste una formula per sgrossare inizialmente il tutto , velocità del suono moltiplicato per la frequenza di taglio e un ultimo parametro che ora mi sfugge . Alcuni dicono che dividendo per 2 o per 4 la lunghezza della gola cambia nulla . Ma lasciamo la lunghezza come da calcoli . Sì , la bocca di uscita , ma è così diversa da un reflex ? Potrei pensare un piccolo accenno di venturi . Dimenticavo il materiale smorzante : non è che il reflex possa essere pensato con un assorbente il primo che ho per casa , no . E nemmeno se la lunghezza della gola è di qualche centimetro inferiore o maggiore mi stravolge il risultato . Voglio fare il fichetto ? Prego , penso ad una piccola sacca con smorzante appena a valle del magnete del woofer , cieca , parallela l'inizio della gola , tipo PMC



[landi34]

@Ulmerino Non hai uno spaccato di quel diffusore tedesco cin foto ?

[ortcloud]

@Ulmerino Vorrei provare il Transflex ma anche realizzandolo in multistrato siamo sui 28 Kg a cassa e causa un malaugurato incidente ho i legamenti delle braccia che non mi permettono di armeggiare con simili carichi

[landi34]

12 minuti fa, ortcloud ha scritto:

La seconda coppia costruita da me l'ho riiempita in lana naturale a fibra lunga con deflettori dietro il Woofer e agli angoli con migloramento evidente.Poi ho collegato le 4 line di trasmissione con risultati impressionanti

Questo sistema con la lana non mi è una novità , poco schiccosa per la hifi miliardaria , ma assai ben suoannte .

4 linee di trasmissione ?

Anche la soluzione dei deflettori dietro il woofer potrebbe riservare positivi esiti .

[ortcloud]

@landi34 Dare un'occhiata per chi ha tempo per SpicyTL in rete credo che ci sia un programma per calcolare le TL

[landi34]

5 minuti fa, ortcloud ha scritto:

Vorrei provare il Transflex

Se ti va di spiegarmi un filo cosa sia il transflex ti ringrazio scusandomi per la mia ignoranza .

[ortcloud]

@landi34 4 line di trasmissione in parallelo in multiamplificazione: oggi con i classe "D" sarebbe uno spasso

[Dufay]

Adesso, landi34 ha scritto:

Se ti va di spiegarmi un filo cosa sia il transflex ti ringrazio scusandomi per la mia ignoranza .

Roba LGBT.

Bisogna ascoltarlo in reggicalze

[ortcloud]

@Dufay E' un subwoofer sviluppato nel 1958 e recuperabile in rete Ho fatto dei disegni aggiornati di una versione per una cassa acustica di difficile posizionamento data la sua lunghezza di 2 metri con 2 subwoofer Ciare in parallelo realizzata da un signore  esperto in elettronica in rete. Un subwoofer servocontrollato per chi non é autocostruttore potrebbe sostituirlo agilmente

[Luca44]

1 ora fa, landi34 ha scritto:

Se ti va di spiegarmi un filo cosa sia il transflex ti ringrazio scusandomi per la mia ignoranza .

Invenzione Jensen poi ripresa da altri, la prima descrizione la trovai a fine anni '80 in un libro di Paolo Viappiani ( purtroppo scomparso qualche tempo fa, grande autore, progettista e divulgatore nel settore audio ) che si chiama " Sistemi Particolari" ed è il quinto di una serie che affrontò la progettazione  di cassa chiusa , bass reflex , dipoli , diffusori a tromba, reflex con radiatore passivo classici , con passivo aumentato, labirinti acustici, carico simmetrico, doppio carico reflex, TQWT, e appunto il Transflex  di cui poi è ultima evoluzione il  Tapped Horn oggi in voga ( simile al Transflex ma  con qualche risparmio in fatto di volume occupato ). Nel frattempo un informatissimo amico mi ricordo che mi rimediò anche il progetto di un subwoofer (  si presta solo alla realizzazione  di subwoofer, data la banda riproducibile molto ridotta, idem per il Tapped Horn )  con sistema simile realizzato col woofer della Kef B300, una cosetta di circa 2 metri di lunghezza con oltre 4 metri totali di linea e in grado di scendere linearmente sotto i 20 Hz. Se dovessi riuscire a ritrovarlo lo posterò qui, a titolo di curiosità potrebbe essere interessante per molti . Ho alcune centinaia di link a diy di Transflex di ogni misura, non sono difficili né come realizzazione pratica né come progettazione ed è possibile simularli ormai con programmi come Hornresp.  Nella stretta banda di riproduzione ( che con qualche accorgimento può essere  ampliata rispetto alla prima progettazione Jensen che prevedeva poco più di una ottava come banda utile ) sono anche molto efficienti.

[Luca44]

Il carico isobarico e la linea di trasmissione hanno perso di appeal quando la più accurata modellizzazione dei reflex ne ha ridotto enormemente i difetti rispetto agli sbuffanti sistemi accordati di 40-50 anni fa, la comparsa poi di sistemi reflex in grado di estendere molto la risposta dei woofer verso le frequenze più basse come il Doppio Carico Reflex Asimmetrico A Vista ( Giampiero Matarazzo lo ha trattato ampiamente e ne ha ricavato formule e programmi per la progettazione in articoli comparsi su Suono e poi su Audio Review e infine in rete, oggi i programmi che possano simularlo sono non pochissimi)  e la disponibilità di altoparlanti in grado di compiere notevoli escursioni in zona lineare e con ridotto Vas hanno consentito prestazioni di estensione e MOL a bassa frequenza notevoli pur in volumi relativamente contenuti e con costruzione semplificata del mobile rispetto ad un transmission-line ben fatto e concorrenziali con un isobarico con 2 woofer di scuola più vecchia in parallelo. Tra l'altro i transmission-line hanno sofferto di notevole difficoltà di realizzazione di modelli matematici davvero affidabili  fino a non molti anni fa col risultato di non poter per lunghissimo tempo contare sulla facile simulazione tramite pc. Questo non vuol dire che una transmission-line ben realizzata ed un carico isobarico non siano oggi ancora molto ben suonanti ma solo che vista pure la scarsa sensibilità dell'udito alla distorsione a frequenze  bassissime, il gioco vale la candela solo in casi mirati.

Anche per eventuali subwoofer ci sono ormai nuovi sistemi che riescono a coniugare sensibilità ed estensione notevole, senza utilizzo di volumi enormi.  Molto interessante però l'evoluzione recente proposta da Bose ( credo ancora coperta da brevetto, dovrei controllare...) con linee di trasmissione diverse da quelle "classiche" ( non mi riferisco al Bose® Acoustic Wave® CannonTM system, si tratta di progetto più recente).

[Luca44]

2 ore fa, Ulmerino ha scritto:

potrebbe essere utile segnalare (l'ho fatto altre volte), gli straordinari e misconosciuti diffusori ATL della linea HD (hans deutsch). Sfruttano un particolare caricamento a risuonatore a tromba, ho avuto le atl hd314i con risultati entusiasmanti in gamma bassa, forse la migliore mai avuta a casa mia..

Non sai esattamente come si chiami o almeno come venga chiamato dalla ATL ?

[Luca44]

9 ore fa, ortcloud ha scritto:

Linea di trasmissione semplice: da sperimentare

Semplice ma le dimensioni sono enormi... 2 lavatrici sovrapposte... Le misure sono in pollici e in realtà non serve arrivare a tanto, gli stessi woofer ( e anche le versioni differenti di oval-bass utilizzate via, via da IMF e TDL)  possono esprimersi in modo eccellente con linee molto più piccole di quelle dello schema, come nelle TDL delle serie maggiori, grandi sì ( anche nelle Reference Standard  con 2 woofer per cassa )  ma non a quei livelli

[Silver]

Qualcuno un progetto realmente realizzato magari con le misure dell’emissione del trasduttore e della bocca della linea? Schema o disegno del mobile spessori e natura degli assorbenti acustici?  Mi sembra tutto molto vago e legato a impressioni personali. Vi ringrazio molto.

[Ulmerino]

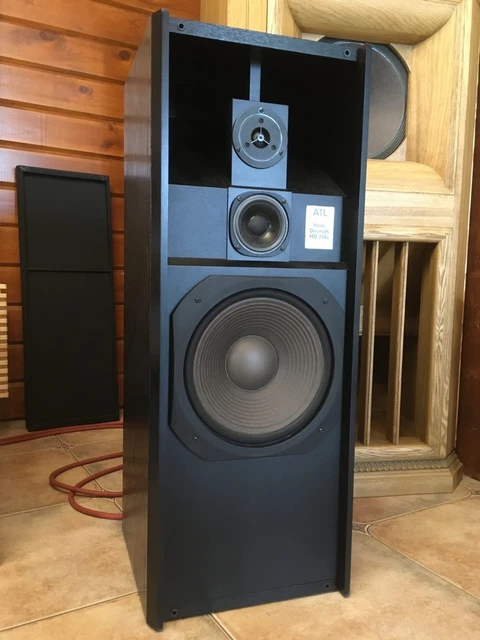

@Luca44 il diffusore si chiama atl hd 314i

[Luca44]

@Silver A cosa ti riferisci ? Transflex, transmissionline, o alle ATL postate da Ulmerino ? I transmissionline sono tanti, è un sistema di carico, non un unico progetto, idem per il transflex. Le ATL invece sono pochi modelli ma per ora ho trovato poco in rete, per quelle pubblicate nella foto ho visto che il volume principale ha 2 tubi di accordo corti di superficie differente e quasi sicuramente si aprono su 2 "trombe" differenti . Di un modello più piccolo , 306, in rete uno schema c'è e ha una sola apertura tramite restringimento, su una sorta di tromba corta. Ho trovato dei link a scritti dell'autore ma solo principi generali per quanto sia riuscito a tradurre finora

[Ulmerino]

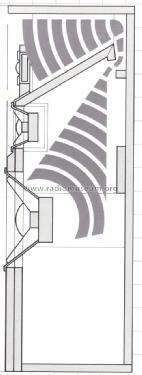

@landi34 l'unico schema che ho è questo, in rete probabilmente ci potrebbe essere qualcosa di più particolareggiato...dovrei cercare...

Da quello che ho capito la dimensione della gola è fondamentale per calibrare la risposta alle basse frequenze. Dentro la cassa è praticamente vuota.
