Braun PS500 Setup Braccio

[Gipi]

Ciao a tutti ,

Ho appena acquistato un Braun PS500 e come da titolo cerco qualcuno che mi aiuti a tarare il braccio . Il manuale non è molto chiaro anche perché ci sono ben tre pesi da regolare.

Mi sembra di aver letto in un altra discussione che  @ poeta_m1 ne possiede uno , magari lui potrà aiutarmi . Grazie .

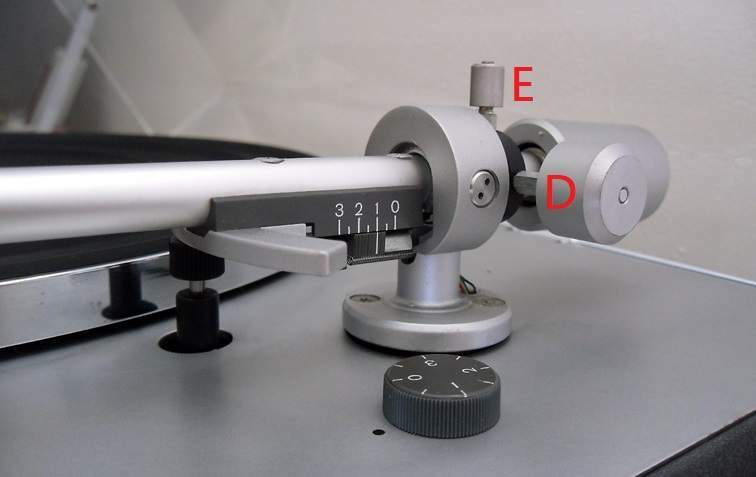

Oltre al classico contrappeso c'è il E che non so come regolare da manuale sembrerebbe che devi posizionare il giradischi in verticale e con quel pesetto bilanciare il braccio in modo che stia perfettamente parallelo al piatto in posizione verticale. Il contrappeso D non so proprio come va regolato.

[poeta_m1]

Traendo spunto dal manuale d'uso originale ed integrandolo, provo ad illustrarti la procedura, in teoria da ripetere ogni volta che viene sostituita la testina:


1. Installare la testina, rimuovendo la sua eventuale copertura di protezione

2. Settare l'alzabraccio in posizione di riposo (basso) e l'antiskating a 0

3. Settare la slitta della tracking force a 0 e trovare la posizione di equilibrio del braccio agendo sul contrappeso

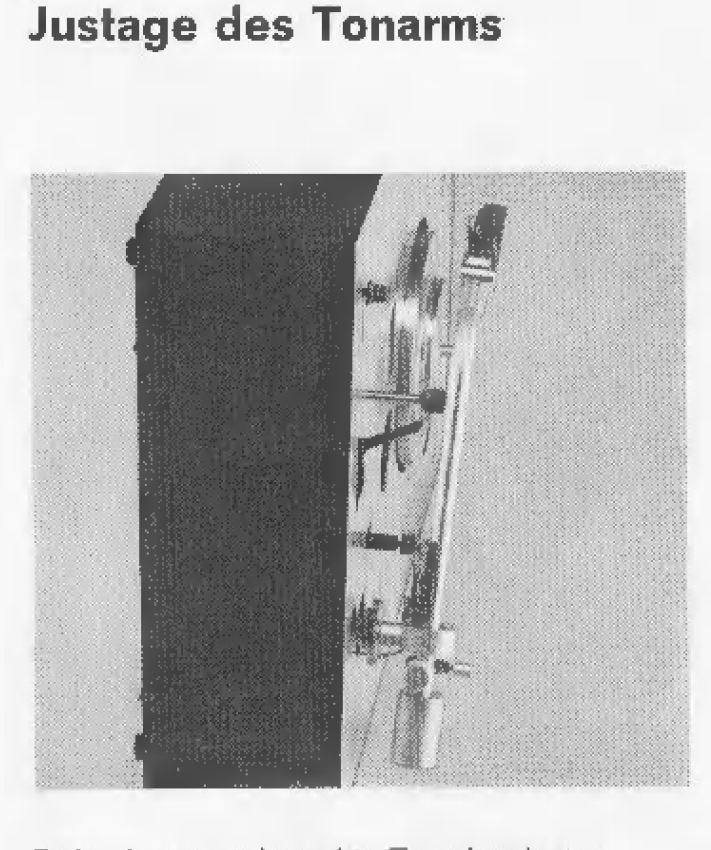

4. Bloccare il controtelaio avvitando le apposite viti, rimuovere il piatto, rimuovere il coperchio e disporre il giradischi in verticale (come in foto)

5. Regolare il peso "D" in modo che il braccio sia bilanciato lateralmente (non deve "cadere" né verso l'esterno né verso l'interno)

6. Regolare il peso "E" in modo che il braccio sia bilanciato verticalmente (non deve "cadere" né verso il piatto, né verso il coperchio)


In teoria quindi occorre agire su "D" ed "E" in maniera che il braccio non penda in nessuna direzione, col giradischi posizionato in verticale.

[Gipi]

Grazie Mille .

[poeta_m1]

Fammi sapere come ti ci trovi, con quale testina lo utilizzerai.

Dai un'occhiata agli ammortizzatori del controtelaio per essere sicuro che non perdano olio.

Ci sono poi delle regolazioni che puoi fare sugli ammortizzatori (ci sono dei registri da ruotare) qualora il controtelaio non dovesse risultare "in bolla".

Il cavo originale ricordo che ha una capacità piuttosto elevata, nell'ordine... mmm... a memoria ti direi dei 300~400pF, io l'ho sostituito con un cablaggio originale ex Technics SL-1200 Mk2 che ha una capacità molto bassa, anche per avere gli RCA in luogo del connettore DIN.

Se esegui la modifica occhio perchè la gestione del GND è differente, a memoria non la ricordo ma ricordo che mi aveva creato qualche grattacapo 😅

[bear_1]

…. Un giradischi proprio per principianti….😉🙈Comunque un ottimo giradischi della vecchia scuola … un po’ di pazienza e poi solo soddisfazioni 👍

[poeta_m1]

Il 14/01/2026 at 17:27, bear_1 ha scritto:

…. Un giradischi proprio per principianti….😉🙈Comunque un ottimo giradischi della vecchia scuola … un po’ di pazienza e poi solo soddisfazioni 👍

Cosmeticamente lo reputo bello come pochi altri. Un ottimo esempio di stile Bauhaus firmato Dieter Rams.

Tecnicamente, era senz'altro ai massimi livelli quando è stato introdotto, nel 1968 se non ricordo male.

Negli anni successivi, chiaramente, la tecnologia è andata avanti... rispetto ad un qualsivoglia nipponico a trazione diretta, è sicuramente meno silenzioso in termini di rumble (il sistema di trazione misto puleggia + cinghia non è allo stesso livello), ed anche il sistema - disinseribile - di autostop a fine disco è molto ancestrale, completamente meccanico con un cordino trascinato dal braccio... siamo lontani dai sistemi di controllo elettronici sviluppati negli anni a venire, spesso "opto controllati", senza alcuna interferenza sul braccio.

Il sistema di autostop suggerisco di tenerlo disinserito perchè fa uso di una camma in plastica che viene "colpita con violenza" in sede di spegnimento a fine disco, e la plastica dopo 50 anni non è raro che ceda... il congegno è efficace ma grezzo, meglio lasciarlo in pace (si è meritato la pensione, imho).

Quando si necessita di automatismi, esistono altri giradischi molto più attrezzati in tal senso.

Trovo meravigliosa la cappa, il suo design, unitamente al sistema per tenerla sollevata (sembra ispirato ai cofani delle automobili), così come il piatto massiccio dal peso di circa 3Kg. Il plinto di ferro lo fa sembrare un elegantissimo panzer.



[poeta_m1]

Ecco il mio:


[PL-L1000]

Mi piace molto, fui lì lì per prenderne uno ma aveva qualche magagna e dovetti desistere. Ancora ci penso...
