McIntosh MA8000 collegamenti doppia coppia di diffusori

[Suttle]

Buongiorno a tutti,



come da titolo vorrei poter collegare una doppia coppia di diffusori (A / B) entrambi dichiarati 8 ohm. L'MA8000 sul suo frontale dispone di due pulsanti che consentono di selezionare rispettivamente la coppia A; oppure la coppia B. Infine e volendo anche entrambi A+B. Salvo rarissime occasioni preferirei l'ascolto di una singola coppia e quasi mai le coppie insieme salvaguardando in quest'ultimo caso e ponendo molta attenzione all'escursione del volume per evitare il surriscaldamento dei finali dell'amplificatore. Quel che ancora non mi è chiaro e che rispecchia la mia richiesta, riguarda proprio il collegamento fisico della doppia coppia di diffusori con il McIntosh. Sul pannello posteriore dell'MA8000 ci sono 4 "bussolotti" placcati in oro per ciascun canale destro/sinistro. Sui primi tre "bussolotti" sono riportate le sigle 8, 4 e 2 ohm. L'ultimo in basso rappresenta il polo negativo. Attualmente la coppia A di diffusori è collegata su entrambi i canali, al "bussolotto" 8 ohm e al "bussolotto" negativo. Ora la seconda coppia di diffusori come dovrebbe essere collegata? Grazie a chiunque avrà avuto la pazienza di leggermi fino a qui e di offrirmi il suo illustre parere.



Shuttle

[zagor333]

8 minuti fa, Suttle ha scritto:

L'MA8000 sul suo frontale dispone di due pulsanti che consentono di selezionare rispettivamente la coppia A; oppure la coppia B. Infine e volendo anche entrambi A+B.

Buongiorno, non sono presenti i pulsanti A e B su MA8000 (se non erro su nessun integrato Mc sono presenti), e non puoi collegare contemporaneamente due coppie di diffusori per poi selezionarne solo una delle due. I pulsanti Out1 e Out2 permettono di collegare un altro finale (in RCA o XLR) per fare la biamplificazione sulla stessa coppia di diffusori. Se poi colleghi al finale aggiuntivo una seconda coppia di diffusori, selezionando l'uscita specifica sentirai entrambe le coppie di diffusori.

Roberto



[Suttle]

Grazie mille per il chiarimento!

[Mike Mike]

@zagor333Non mi permetterei mai di contraddire né un moderatore né un membro di questo forum: rimarrò un apprendista-novizio tutta la vita.

Però un dubbio ora l’hai fatto venire a me.

Felicissimo possessore di un MA8000, sapevo di poter collegare 2 coppie dí speaker, da selezionare con i selettori A e B, collegamento che non ho mai fatto: le mie Turnberry GR mi bastano e avanzano.

Che ne dici? Rimarrò per sempre ignorante?

Grazie

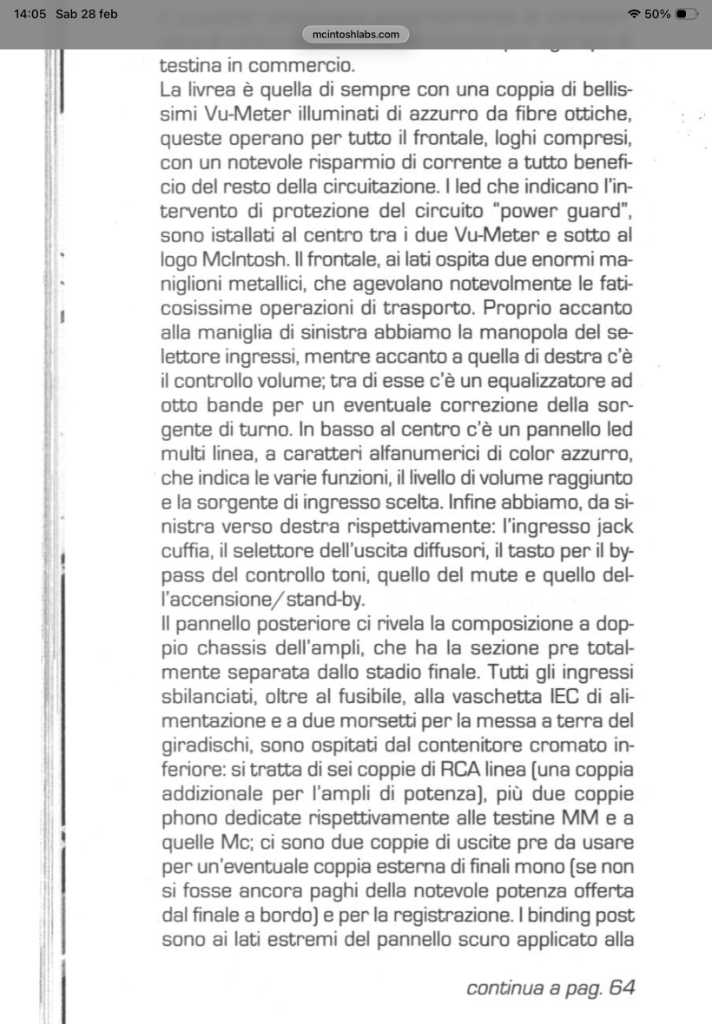

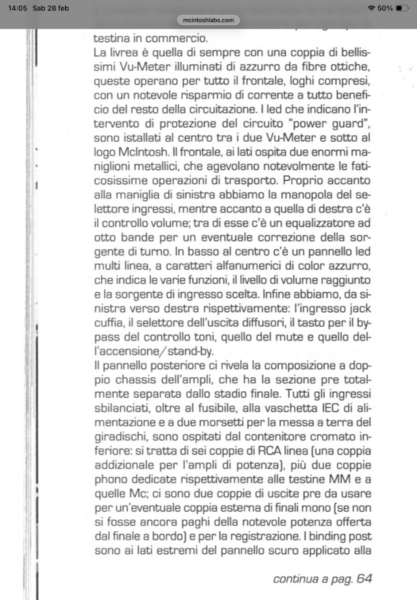

all. estratto recensione FdS n. 232

[zagor333]

@Mike Mike ma figurati, è tramite un confronto costruttivo (ed educato) che si cresce nella vita. Il mio motto è “so di non sapere”.

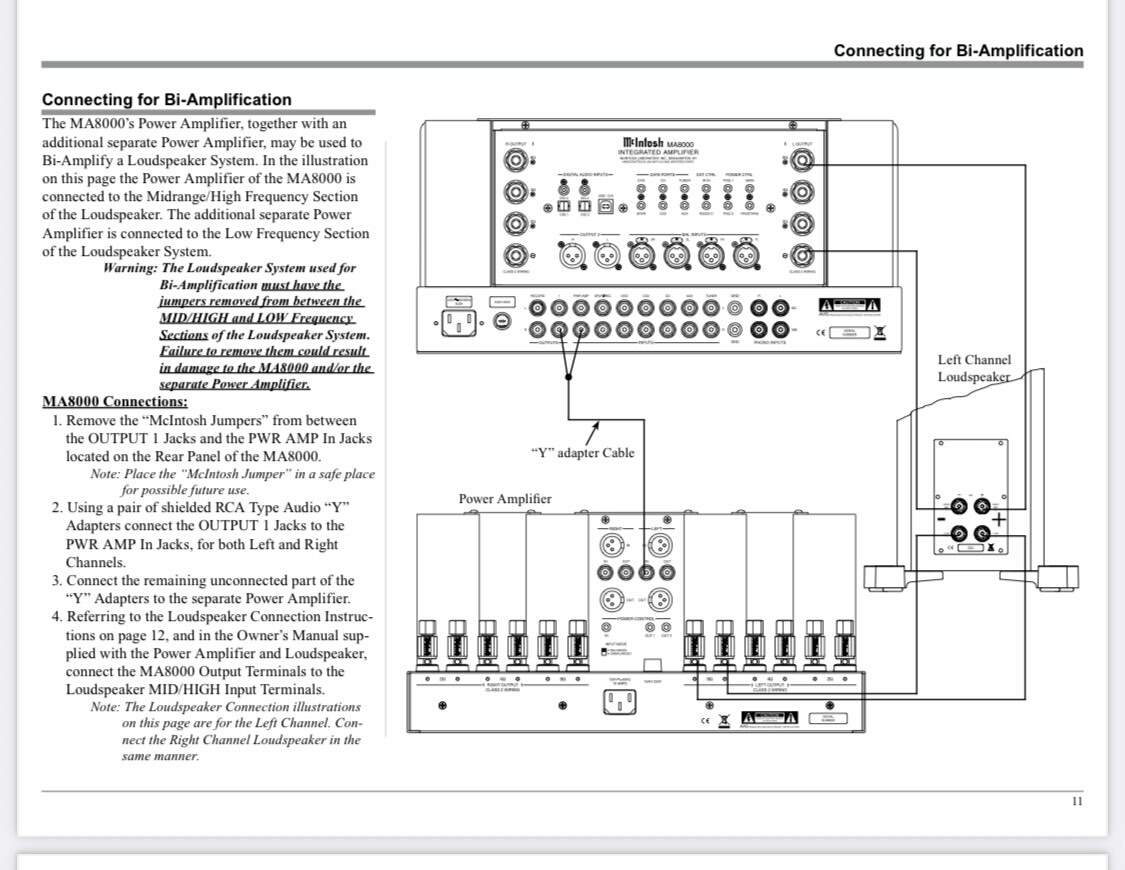

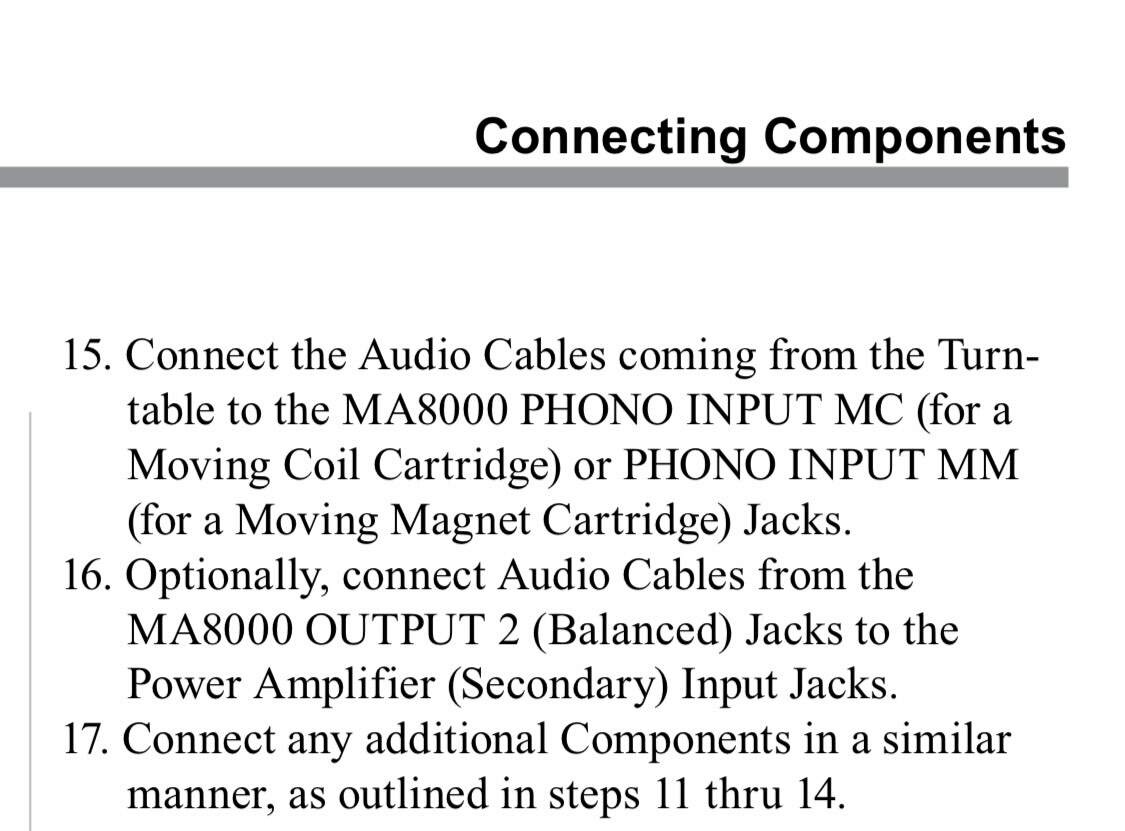

Ho letto l’estratto della prova da te postata di FdS (grazie), non so cosa intendesse realmente il recensire con quella frase (ma non è la prima volta che leggo delle inesattezze tecnico/funzionali nelle recensioni), ma io, leggendo il manuale, e vedendo come è fatto l’integrato MA8000 (vale anche per altri integrati), continuo a capire che Out 1 e Out 2 sono delle uscite (una RCA ed una XLR) per collegare un altro finale, e non per collegare  dei diffusori passivi.

Grazie per l’intervento, e continua serenamente ad intervenire nei vari 3d.

Roberto

[zagor333]

22 minuti fa, Mike Mike ha scritto:

da selezionare con i selettori A e B

I selettori A e B a cui ti riferisci quali sono? Non vorrei che mi sto perdendo qualcosa io, ma non li vedo ne sull’integrato, ne riportati sul manuale.

Grazie

Roberto

[Mike Mike]

19 minuti fa, zagor333 ha scritto:

I selettori A e B a cui ti riferisci quali sono? Non vorrei che mi sto perdendo qualcosa io, ma non li vedo ne sull’integrato, ne riportati sul manuale.

Grazie

Roberto

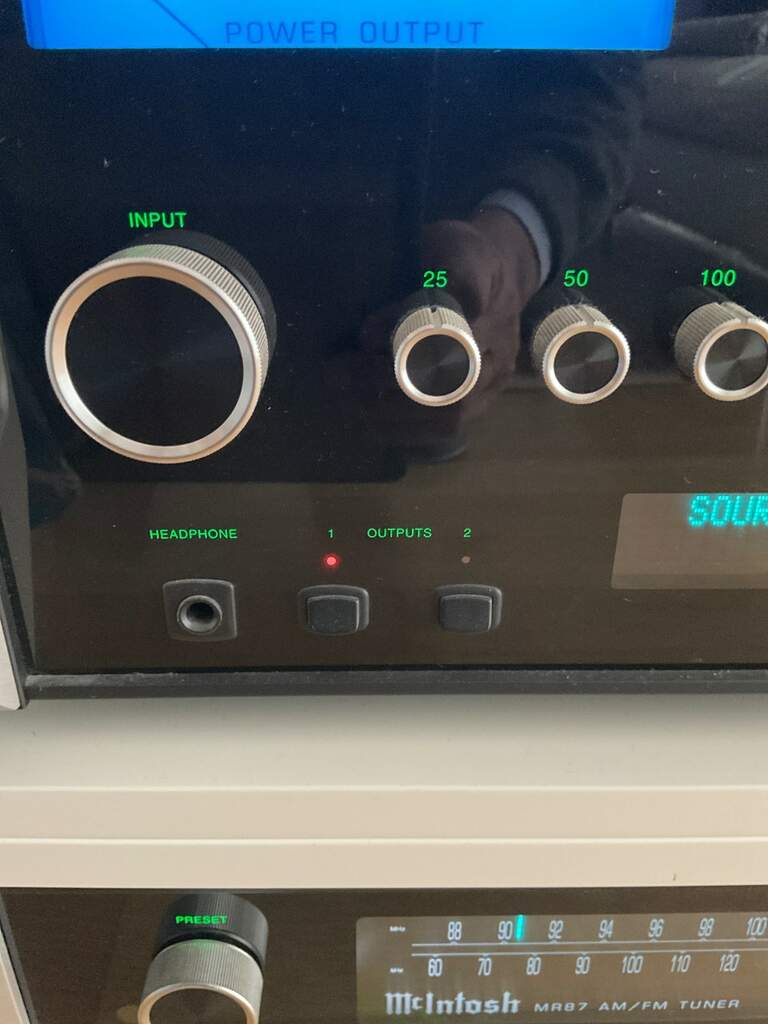

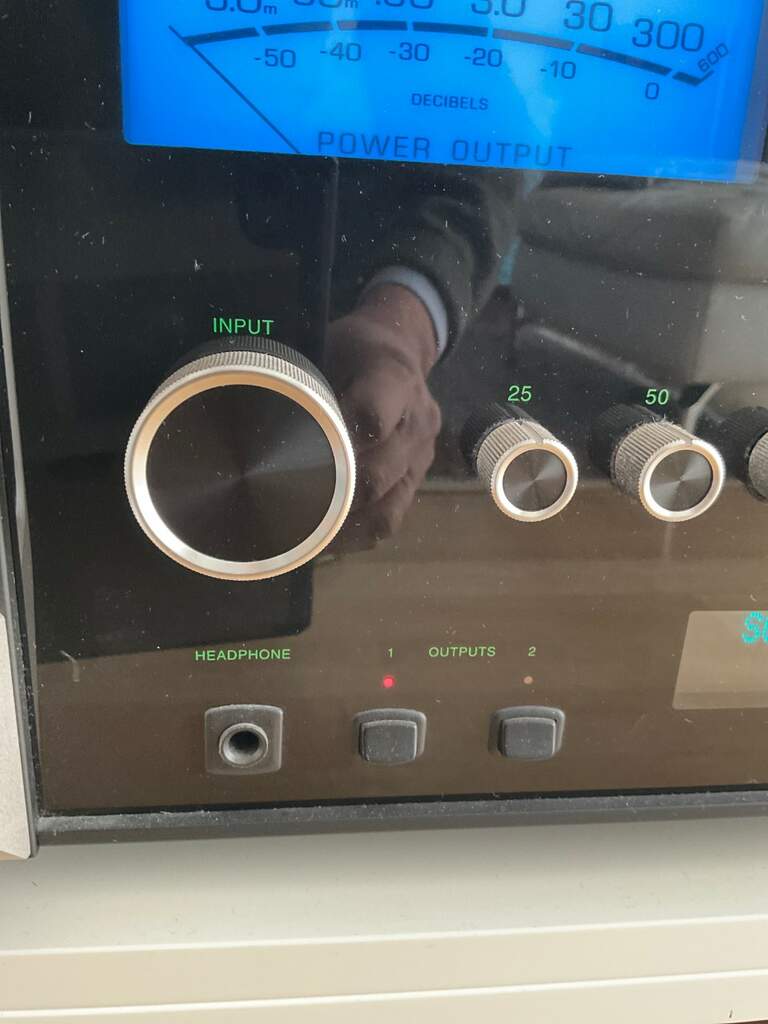

Non sono questi?

Infatti, in fase di ascolto, se premo A non arriva l’audio ed il Led si spegne

Non ho modo, senza seconda coppia diffusori, dí fare altre prove. Però l’ampli mi consente di accendere entrambi i tasti A e B, e relativi led: presumo, quindi, sia possibile di usare,  in combinazione, i diffusori A, B ed entrambi.





Se ho sbagliato vado a nascondermi 🙈



[zagor333]

17 minuti fa, Mike Mike ha scritto:

Non sono questi?

No, questi sono i tasti presenti un pó su tutti gli integrati e pre McIntosh che permettono di collegare altri due finali alla sezione pre: Out 1 e Out 2.

Gli apparecchi che permettono di collegare due coppie di diffusori contemporaneamente e selezionarne una delle due o attivarle entrambe hanno i selettori A e B, e hanno anche le relative uscite per collegare i diffusori stessi.

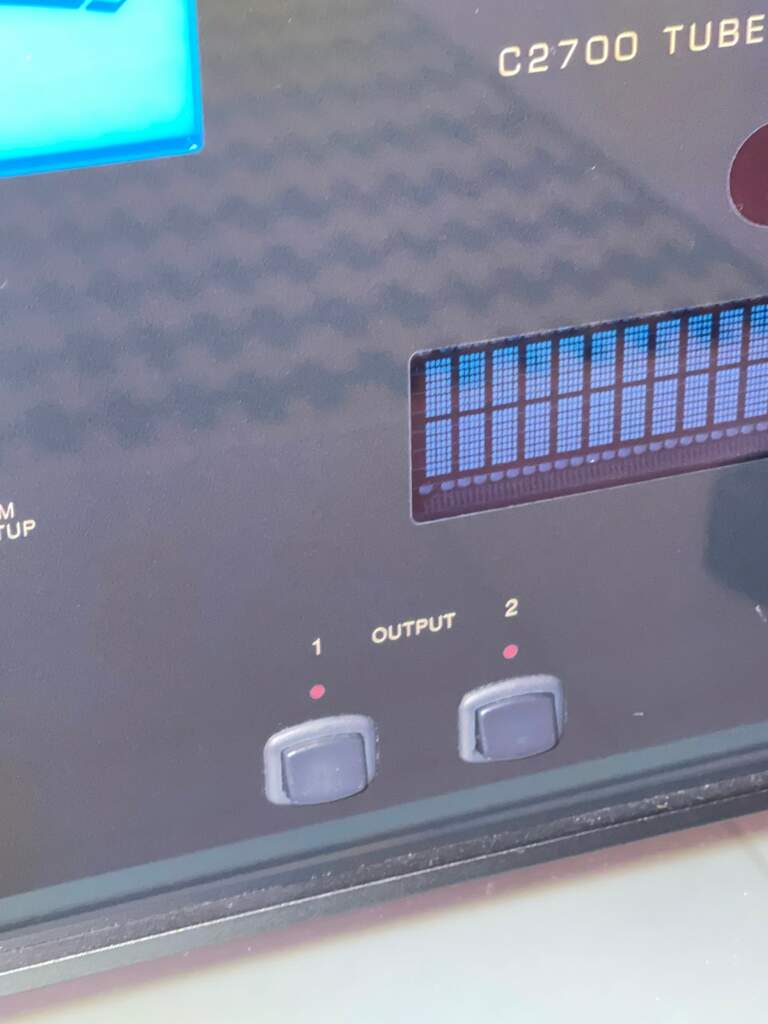

Allego foto del mio pre C2700.

Spero che ora la cosa sia chiara a tutti, in quanto, considerando le aspettative dei tanti appassionati, comprendo che non è così semplice da intuire.
Se si vogliono collegare due coppie di diffusori all’integrato MA8000 si devono collegare i cavi di potenza alle stesse uscite che si stanno utilizzando ora per una coppia di diffusori, e suoneranno contemporaneamente. Cosa che non suggerisco di fare, anche se poi tutto è possibile.
Grazie

Roberto

[zagor333]

29 minuti fa, Mike Mike ha scritto:

se premo A non arriva l’audio ed il Led si spegne

Premi realmente Out1, non A. Solo per chiarezza. Sempre per chiarezza, se su Out 1 tu avessi collegato un finale, e al finale una coppia di casse, sentiresti la musica. In pratica utilizzeresti l’uscita pre dello MA8000.

[Luca44]

7 ore fa, Suttle ha scritto:

vorrei poter collegare una doppia coppia di diffusori (A / B) entrambi dichiarati 8 ohm. L'MA8000 sul suo frontale dispone di due pulsanti che consentono di selezionare rispettivamente la coppia A; oppure la coppia B. Infine e volendo anche entrambi A+B. Salvo rarissime occasioni preferirei l'ascolto di una singola coppia e quasi mai le coppie insieme salvaguardando in quest'ultimo caso e ponendo molta attenzione all'escursione del volume per evitare il surriscaldamento dei finali dell'amplificatore.

Puoi farlo ricorrendo ad un ulteriore apparecchio che faccia da commutatore passivo, di tipo piuttosto misero ce ne sono molti pure su Amazon, in passato ne ho visti di buona qualità ma non saprei oggi dirti dove guardare. piuttosto fa grande attenzione con le impedenze dei diffusori se decidi di far funzionare contemporaneamente 4 casse, alcune anche se a 8 Ohm nominali magari in gamma bassa ne hanno in realtà 3 o poco più...

Ti posto un accrocco scrauso, tanto per capire il genere, poi dovrai cercarne uno ben fatto  e adatto a cavi di un certo spessore, quelli comuni si usano solo con cavo spellato di sezione non certo enorme o al massimo bananine (intanto magari do uno sguardo pure io in giro ) , questo consente di collegare fino a 4 coppie di diffusori

https://www.amazon.it/dp/B0CXTL1D31/?tag=httpwwwcuffio-21&ascsubtag=425a25a9-e344-4e7e-9a4b-45e8d05972c3&th=1&linkCode=osi



Questo è per 2 coppie di diffusori https://www.amazon.it/dp/B0CXTPTLHY/?tag=httpwwwcuffio-21&ascsubtag=425a25a9-e344-4e7e-9a4b-45e8d05972c3&th=1&linkCode=osi



[Mike Mike]

Adesso è chiaro, grazie.

Peccato perché, su alcuni modelli precedenti, tipo 6400, 6500 e 6800 (verificato a campione), sul frontale i tasti sono “speakers A e B”.

Scelta industriale forse dettata dal fatto che saranno in  pochi a pilotare più di una coppia di diffusori.





[Luca44]

Forse leggermente migliore (non garantisco nulla ma di sicuro ha terminazioni leggermente più ampie ), di sicuro costa di più https://www.fulltel.it/commutatore-audio-per-casse-acustiche-2-vie-con-terminali-a-banana-techly/



@SuttleCredo sia uguale a quello sopra ma a metà prezzo... https://www.popelectronics.nl/speakerswitch-professional-spprofswitch-1.html

[Luca44]

Telecomandabile ma solo commutazione coppia 1 / coppia 2 penso https://www.ebay.it/itm/177792040639?_trkparms=itmf%3D1%26aid%3D1110018%26rkt%3D12%26asc%3D20201210111451%26mech%3D1%26algv%3DCompVIDesktopATF2V6ReplaceKnnV4WithVectorDbNsOptHotPlRecallWithSiblingFilterCpcRecalls%26pmt%3D1%26amclksrc%3DITM%26sd%3D389065991994%26sid%3DAQALAAAAECS1uICJtoa3jSzjLkbrh7Q%3D%26itm%3D177792040639%26noa%3D0%26plcampt%3D0%3A160326168016%26algo%3DHOMESPLICE.COMPLISTINGS%26ao%3D1%26rk%3D12%26pid%3D101196%26b%3D1%26mehot%3Dnone%26lsid%3D101%26meid%3D74388b16cf2a404fb6091b8ee0d6d9f8%26pg%3D2332490&_trksid=p2332490.c101196.m2219&itmprp=cksum%3A17779204063974388b16cf2a404fb6091b8ee0d6d9f8|enc%3AAQALAAABQG%2F4sd0snwJnv81fl8FcciOVkJJKsapzWEBwEzP3T1mKZ9WiaeV2kZNRn45y7sSRHRHm9bWdgirAyBMYxj3wGlazCHsgk9BKHYxXgbiMoQSXnD45RzGhdBj13I7S1l2VUCU19ylxPe3rEddtBEFtHkRvZL3GtPlomy98rFPR7DVYiz3NOrERBXVg6AqJxDVRf9pmFOG4ANfzHrUYkdE4hI%2FkTqUAce6lDd6qp5vz4RrkY2FHDuElOOMsh%2BIEGqcZsa%2B6MTFADf36VCcIeH16q9XvAKc1Haesxs3pUb229SQpgE014UThkwME6o9QoMQJ%2BIAipD8Fbz74At5NSusjBG8zT3sqnnrGn%2FHlE0zErWzmXR3cI3cOw239boa0vK%2BuRr%2BmtHeMu14dzCGlfbD3ET1ozeAgWfHWC%2BMaTFIVrLTV|ampid%3APL_CLK|clp%3A2332490&itmmeta=01KJJDE332Y31XJXSS7JV0DJA7



Telecomandabile e la versione pro permette anche di far funzionare le 2 coppie contemporaneamente https://www.ebay.it/itm/317829168974?_trkparms=itmf%3D1%26aid%3D1110018%26rkt%3D12%26asc%3D20201210111451%26mech%3D1%26algv%3DCompVIDesktopATF2V6ReplaceKnnV4WithVectorDbNsOptHotPlRecallWithSiblingFilterCpcRecalls%26pmt%3D1%26amclksrc%3DITM%26sd%3D177792040639%26sid%3DAQALAAAAEMA6q8nEH5coiTsgmkzBcHo%3D%26itm%3D317829168974%26noa%3D0%26plcampt%3D0%3A158497624018%26algo%3DHOMESPLICE.COMPLISTINGS%26ao%3D1%26rk%3D5%26pid%3D101196%26b%3D1%26mehot%3Dnone%26lsid%3D101%26meid%3D16d3bad7e78c4ae1b8fa1ca1775e98ed%26pg%3D2332490&_trksid=p2332490.c101196.m2219&itmprp=cksum%3A31782916897416d3bad7e78c4ae1b8fa1ca1775e98ed|enc%3AAQALAAABQG%2F4sd0snwJnv81fl8FcciOVkJJKsapzWEBwEzP3T1mKZ9WiaeV2kZNRn45y7sSRHRHm9bWdgirAyBMYxj3wGlazCHsgk9BKHYxXgbiMoQSXnD45RzGhdBj13I7S1l2VUF51jrFX1P9k5aBWdUJLIUC8y1jPBei33EBEz6HqyD3yykmtKlqAICbfrXkFC5pBY5HaiBGzZY0wQs52rnTFbgW7H5QsZBMZ%2FK33H3tSjPFmXYEr48d3QTKkunp9MujIZhZ7drJKcFwLH0X71CMy1FjH8sT8%2Bq8GXKJjS%2BBwiYUBqDv6A3xWmLvnZW5X9Uv7ng4BjdhJmXidmcWsfmimOMDLfWbESK7mXa6Tdb8B8spYvFveaxd8h92AAbbgO7FvGjPgguk4t8mwo505P7PT2%2Fu3TDN83I8%2FrUasrDK9MRhO|ampid%3APL_CLK|clp%3A2332490&itmmeta=01KJJDGVEYPK17VCT20SX6D26T



Questo permette di collegare, volendo, anche 2 amplificatori da selezionare oltre alle varie uscite diffusori ma non saprei se consenta di far funzionare 2 coppie di diffusori contemporaneamente, forse no...

https://www.ebay.it/itm/366115235409?_trkparms=itmf%3D1%26aid%3D1110018%26rkt%3D12%26asc%3D20201210111451%26mech%3D1%26algv%3DCompVIDesktopATF2V6ReplaceKnnV4WithVectorDbNsOptHotPlRecallWithSiblingFilterCpcRecalls%26pmt%3D1%26amclksrc%3DITM%26sd%3D177792040639%26sid%3DAQALAAAAEEd7XUhXnAqoLSiWVY%2FYNMs%3D%26itm%3D366115235409%26noa%3D0%26plcampt%3D0%3A157848315011%26algo%3DHOMESPLICE.COMPLISTINGS%26ao%3D1%26rk%3D1%26pid%3D101196%26b%3D1%26mehot%3Dnone%26lsid%3D101%26meid%3D16d3bad7e78c4ae1b8fa1ca1775e98ed%26pg%3D2332490&_trksid=p2332490.c101196.m2219&itmprp=cksum%3A36611523540916d3bad7e78c4ae1b8fa1ca1775e98ed|enc%3AAQALAAABQG%2F4sd0snwJnv81fl8FcciOVkJJKsapzWEBwEzP3T1mKZ9WiaeV2kZNRn45y7sSRHRHm9bWdgirAyBMYxj3wGlazCHsgk9BKHYxXgbiMoQSXnD45RzGhdBj13I7S1l2VUMdCoWeynoCbIfNwq9v7BeyLrJzj4M5jBqaNGu53MIqi4QBtLVSHsgMNxcbfEsl6fLlAV%2Fye%2Fw65IoVfp7vt33hfhKA202Bu5CuIW8e8vbAfyusvrMvVZ5sZM8SEF%2BVRym56HDYEVXbEjN%2Fe0aeXV25aQSOEtBl2FVWf2o4m%2FDYLOZZ2vl4T4FYA1O3NM%2BrFNpVL6PDxKuJ2BhTzGXRewXhDkqC%2FS%2FpGwVqQWOuvdKykwL%2BqV6dk6w91bFA7cw0Us2UWozyfY4%2BtLSy%2Fkljdsyjz%2FSgzZftwTNvO0mY9u%2FST|ampid%3APL_CLK|clp%3A2332490&itmmeta=01KJJDGVE6MYSN8XXB8N6MW0E2

[Luca44]

https://it.aliexpress.com/item/1005006344501672.html?isdl=y&aff_fsk=_oEaw5ME&src=AwinIT2&aff_platform=aff_feeds&aff_short_key=_oEaw5ME&pdp_npi=4%40dis!EUR!163.47!150.39!!!!!%40!12000037928619119!afff!!!&sv1=affiliate&sv_campaign_id=1647243&af=1647243&dp=12251_1772292875_2c61df8d53fdc6626625ea042254060b&cn=7c6f4f35852e134fd71b26968e28c3df&Afref=Retailer+Expert



Carino ma non saprei se possibile far funzionare contemporaneamente i diffusori, cosa che cmq potresti sempre risolvere, in caso ti spiego come.
