Giradischi diy "The Day After"

[Bazza]

Volevo condividere con voi il mio primo gira autocostruito sfruttando materiali di recupero.

Anni fa' trovai un vecchio JVC JL-A20 in un mercatino con il braccio spezzato ed una Shure M95 senza stilo montata. Per 5€ lo portai a casa. Una volta recuperata la testina smontai il gira e tenni solo il motore, pernio e piatto. Sono rimasti accantonati in un sacchetto per anni poi, a seguito del restauro dell' Inertia bdt1 ho avuto la folgorazione 🤣, costruirne uno da zero con braccio unipivot.

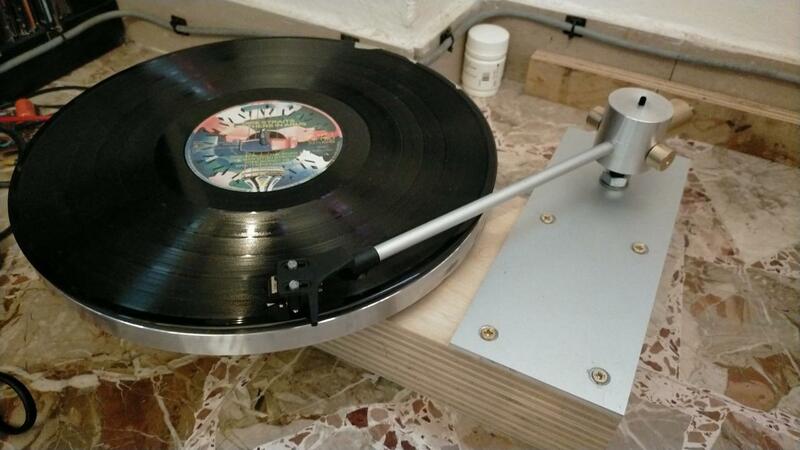

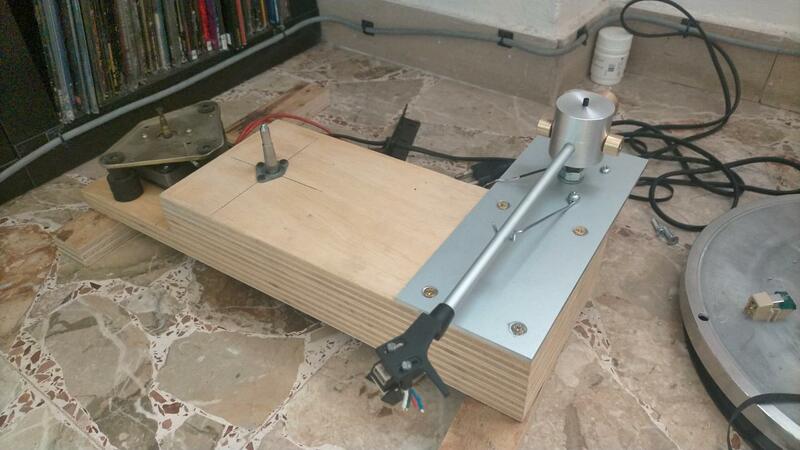

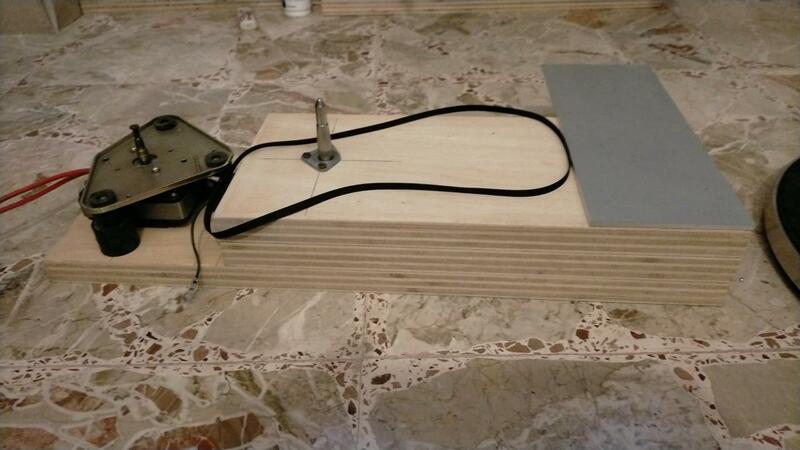

Una mensola in multistrato recuperata all'ecopiazzola è diventata il telaio, una lastra di alluminio scarto di lavorazione di una ditta vicino al mio posto di lavoro è divenuta la basetta per il braccio ed un appendiabito è stato tagliato per fare il supporto del braccio e quello dell'antiskate.

I componenti del braccio me li ha torniti un amico mentre la canna è stata acquistata in ferramenta.

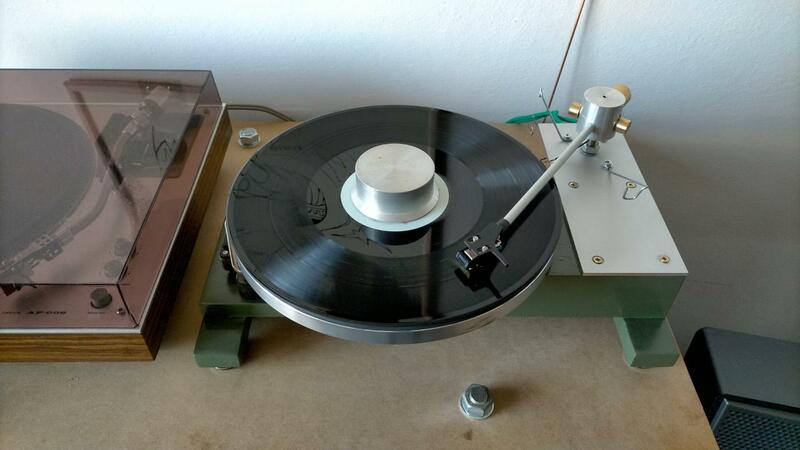

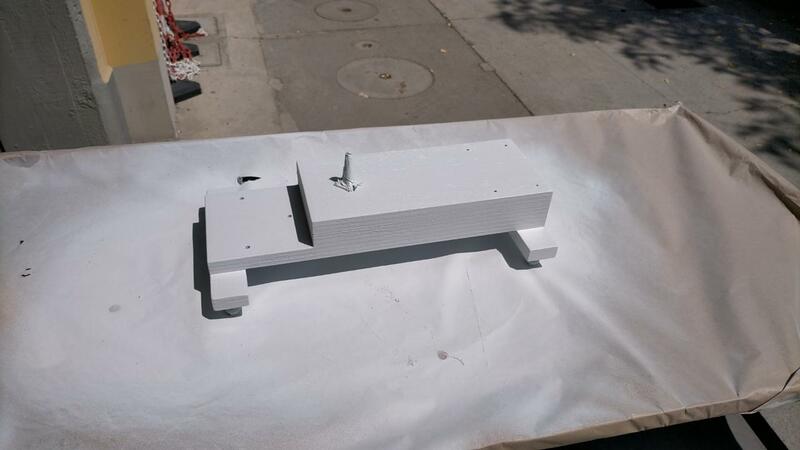

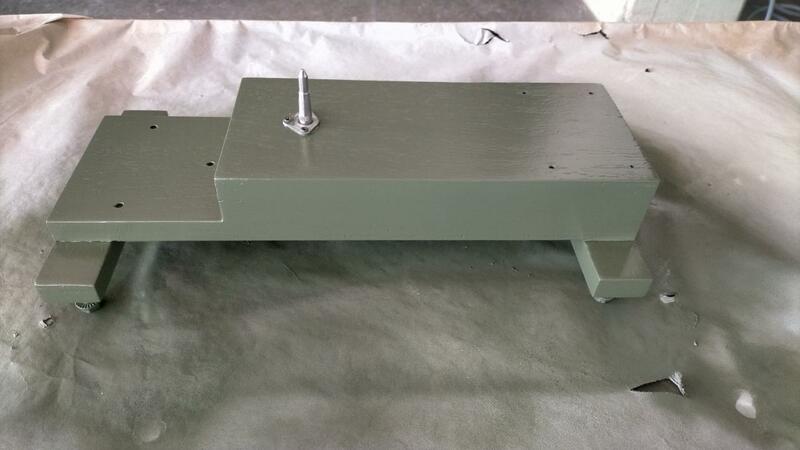

Una mano di fondo e via di colore.

La rifinitura poteva venire meglio ma va bene così... in fondo è "the day after" 😁

[Bazza]

[joe845]

Complimenti!!!

G

[azn131]

Noi ci siamo già sentiti in privato, ti ho già dato il mio responso 😄

Chissà come sembrerà con la base in marmo, se deciderai di inserirla 😆

[Bazza]

@joe845 @azn131 grazie ad entrambi, mi spiace ma ho finito le reazioni.

Per la base in marmo, stamattina il mercatino dove l'avevo vista era stranamente chiuso, proverò in settimana tempo permettendo.

[Bazza]

Qualcuno di voi ha una buona idea per un alzabraccio diy ???

[azn131]

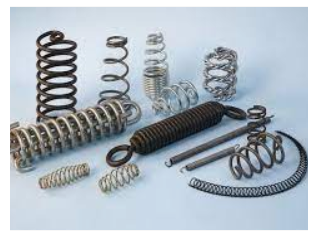

@Bazza potresti provare con una molle in ferro di questo tipo? non me ne intendo, non linciatemi 🤣 oppure dei pistoncini idraulici di piccolissime dimensioni, li producono?

[joe845]

Parlaci di come hai realizzato il braccio..

G

[Bazza]

@joe845 Il braccio nasce ispirandomi a quello unipivot dell'Inertia bdt1 che ho sopra menzionato. Dato che lo volevo realizzare con poco sbattimento ho reputato che come tipologia di braccio fosse quella più fattibile.

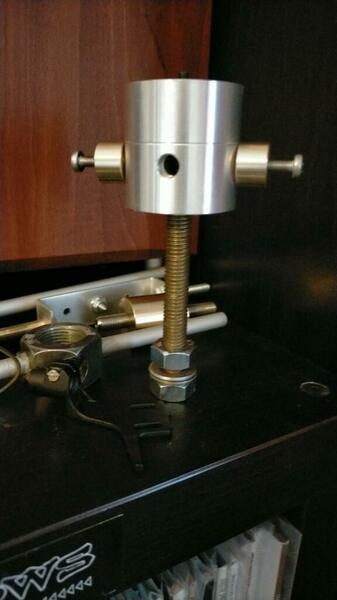

Il corpo centrale è in alluminio mente i contrappesi sono fatti di ottone. Il tutto è retto da una barra filettata m10 anch'essa in ottone. Con un tornio è stato praticato uno svaso ad una delle estremità con una punta di 6mm. Il fulcro è un comunissimo grano filettato m4 a punta conica avvitato nella parte superiore del corpo e funge anche per la regolazione di fino del VTA.

La canna è un tubolare di alluminio 8mm di diametro presa in ferramenta e tenuta ferma sul corpo del braccio da una pennellatina di mastice per metallo e una vite a testa conica che lo blocca solo nella parte superiore. La scelta della vite a testa conica è stata fatta per farla aderire il più possibile alla curvatura interna della canna. Dalla parte opposta escono i cavi che vanno ai connettori. Il contrappeso è avvitato su di una barra m8 forata con una punta di 6mm per alleggerirla ed è avvitata al corpo e bloccata con della colla serra filetti.

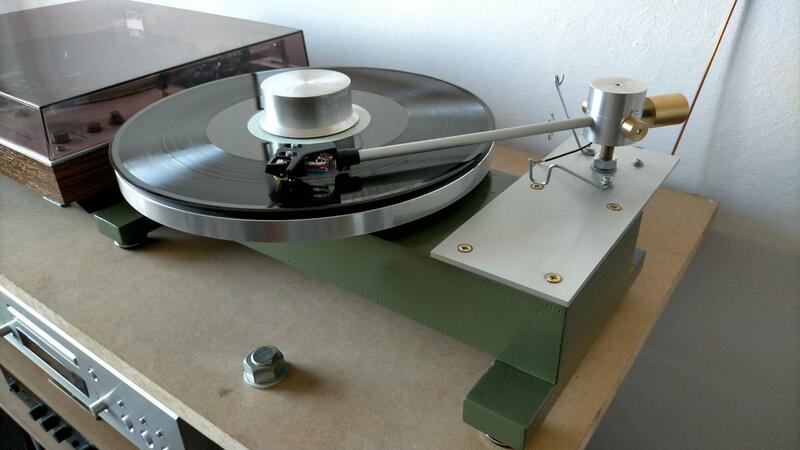

L'antiskate lavora all'altezza del fulcro per minimizzare la flessione sull'asse verticale ed è realizzato con un pezzo di lenza da pesca di 0,08 mm. Il pesetto è invece realizzato con una grappetta e delle rondelline metalliche.

Il portatestina è un Thorens di cui ora non ricordo il modello 😁

Il braccio ha una lunghezza effettiva di 250 mm.

[cri]

@Bazza complimenti, lavoro molto interessante. Ma come suona?

[Bazza]

27 minuti fa, cri ha scritto:

Ma come suona?

Secondo me bene,  niente di trascendentale ovviamente ma il risultato è andato oltre le mie aspettative. Il braccio traccia bene e la geometria pare azzeccata.

Sicuramente montando un pivot in po' più preciso può migliorare ulteriormente, dopo le ferie voglio provare a far affinare uno dei grani per vedere se riesco a farr la punta un po' più precisa.

Va però detto che usandolo come esce dalla ferramenta il braccio è assai mobile ma al contempo stabile.

[Panofsky]

Come diceva il grande Mies, "less is more"

La capacità di realizzare oggetti belli con poco è una dote purtroppo sottovalutata

Bravo

[azn131]

@Bazza a tempo di guerra...... e non continuo 😆

[Bazza]

14 ore fa, azn131 ha scritto:

oppure dei pistoncini idraulici di piccolissime dimensioni, li producono?

Li producono ma costicchiano..

Lo spirito era quello di far da se 😁

[iBan69]

@Bazza  complimenti ancora per l’idea e la realizzazione di questo “low budget turntable”. Bravo Stefano! 👏🏻

[azn131]

@Bazza ah ecco

allora... mh... delle piccole cerniere a molla? tipo quelle usate per gli armadi però non credo sia fattibile 😅

[cri]

@Bazza complimenti

[Jack]

Complimenti. Anche io amo recuperare materiali ed oggetti da usare a scopo Hifi. Le ultime casse le ho fatte usando pannelli di una cucina smontata per una ristrutturazione. Ho anche io la tentazione di fare un gira… avessi tempo😩
