Installazione aspiratore

[leoncino]

Salve mi e stato inviato un aspiratore Vortice con timer.

Come diavolo va collegato? Devono per forza arrivare tre fili?

[artepaint]

fase con fase (marrone) l'interruttore va sulla fase

neutro con neutro (blu) diretto

terra con terra (gialloverde) diretto

in questo video la terra non viene collegata



[Jack]

@artepaint il timer… 😁

[Jack]

@leoncino se vuoi che continui ad aspirare sotto timer dopo che lo spegni per forza.
Un neutro, una fase interrotta ed una diretta.
oltre la terra se è prevista

L’interotta spegne ed accende, la fase alimenta fino a che il timer incorporato non interrompe anch’essa

[nixie]

Quello del tutorial è senza timer,altrimenti dovrebbe  avere in vista un trimmer per la regolazione del tempo,il collegamento giusto è come dice@Jack

[leoncino]

Il modello è il Vortice M 10/4" Timer.

Possibile nel caso siano presenti solo 2 fili farlo funzionare lo stesso senza il timer?









[Jack]

@leoncino Sì ma se è per un bagno cieco non è il massimo.
Non ricambia abbastanza durante “l’uso”…
Se è in un locale sorvegliato allora si.

[Jack]

@leoncino però ti vedo molto incerto… fallo fare ad un elettricista o a qualcuno che ne capisca veramente, scusa eh

[nullo]

9 minuti fa, leoncino ha scritto:

Possibile

Molto probabilmente non vi è alcun bisogno di collegamento del filo di messa a terra, sono in genere a doppio isolamento, e puoi sicuramente bypassare il timer.

metti una foto se vuoi l’aiuto necessario.



[leoncino]

[Martin]

Se non serve la funzione timer, collega assieme i morsetti "L" e "Timer" con uno spezzoncino di filo elettrico.  Non serve più il terzo filo.



[nullo]

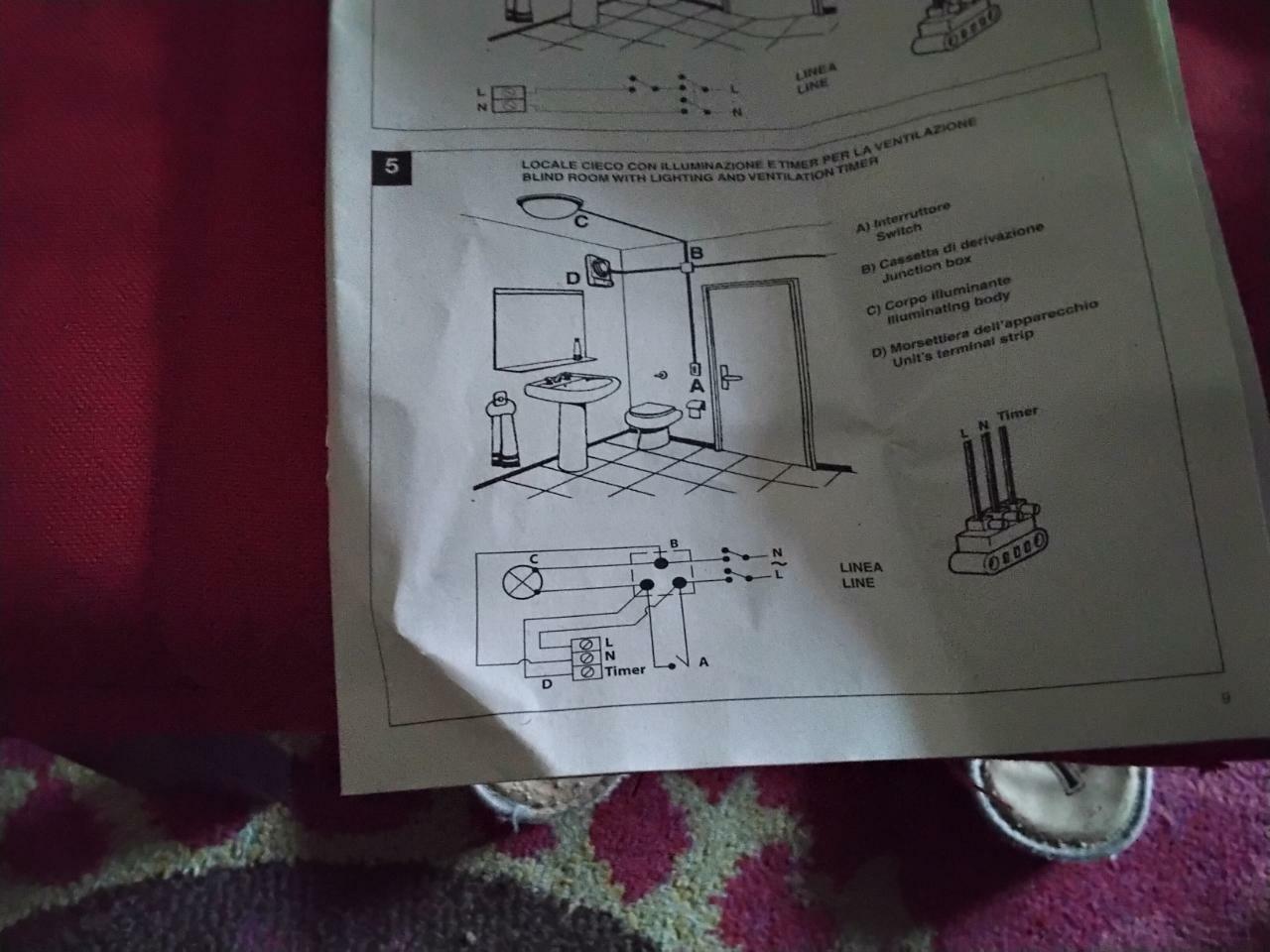

Non devi collegare il punto L del morsetto a valle dell'interruttore A, e collegare D ( timer) all’uscita del timer direttamente sul motore.

@Martin in quel modo il motore è sempre sotto tensione, deve collegarlo dopo l’interruttore A, quello che comanda la lampada, e comunque non sulla alimentazione del timer, ma all’uscita dello stesso.

[Martin]

2 minuti fa, nullo ha scritto:

in quel modo il motore è sempre sotto tensione, deve collegarlo dopo l’interruttore A, quello che comanda la lampada, e comunque non sulla alimentazione del timer, ma all’uscita dello stesso.

_ Davo per scontato che l'alimentazione del dispositivo provenisse da un interruttore dedicato allo stesso.

- I ponticelli "lato macchina" alterano l'integrità della stessa ai fini normativi.



[leoncino]

Adesso l'interruttore che accende la lampada fa accendere contemporaneamente lampada e aspiratore.

Non ricordo però se arrivano 2 o 3 fili e solo domani pomeriggio potrò constatarlo.

Quindi se ne arrivano 3 nessun problema, ma se ne arrivano 2 come devo procedere?





[nullo]

9 minuti fa, leoncino ha scritto:

Quindi se ne arrivano 3 nessun problema, ma se ne arrivano 2 come devo procedere?

Dovresti portare una linea che non sia “sotto” l’interruttore che comanda la lampada.

in pratica deve essere alimentato anche dopo che hai spento la lampada per potere continuare a funzionare a luce spenta per qualche tempo.

@Martin o alimenta non sotto interruttore la linea L dell'aspiratore, o toglie fisicamente il timer, o lo bypassa, o amen...

altra strada non c’è.

17 minuti fa, Martin ha scritto:



- I ponticelli "lato macchina" alterano l'integrità della stessa ai fini normativi.

[Martin]

@leoncino Ti serve la funzione timer, ovvero desideri che l'aspiratori funzioni per un certo tempo anche dopo lo spegnimento della lampada ?

[nullo]

Nel caso si ha bisogno di un terzo filo che porti la linea preso a monte dell'interruttore A, filo che ora manca.

[nullo]

@leoncino

attenzione!!!!

la linea L, ovvero il terzo filo, se è già presente è sempre sotto tensione, vedi di staccare la corrente mentre operi i collegamenti, questo per poterci raccontare come sia andata.....
