Problema finale Hitachi Hma 8300

[Akla]

 Buongiorno  il fruscio precedentemente menzionato  proviene dai transistori  molto comune in alcune serie .verifica i driver e 2 transistori in foto cambia le resistenze  e guarda lo schema se a monte c 'e qualche zener o similari  se va in corto brucia la resistenza in foto puo essere uno zener che fornisce  una tensione di riferimento alla circuitazione .etc il fruscio  che emetteva era il preambolo del guasto medesimo la giunzione di un diodo e o transistor. solitamente scrosci botti etc il fatto che  spegnendo e riaccendendo resetti la tensione forse di uno zener condensatore e resistore x un po regge poi non scroscia piu   fuma

[nuvola74]

Grazie akia,questo tuo messaggio me lo studio per bene😄,quindi provo magari a cambiare le due resistenze e i due transistor,non so però le caratteristiche,poi magari se il problema continua lo vedo al tecnico.I driver quali sarebbero?

[Akla]

@nuvola74 non ho lo schema.sono piu convinto che sia un diodo a monte i 2 transistor  neri  in foto vanno cambiati hanno preso una bella scaldata e anche i resistori anneriti. i driver  vanno verificati se idonei lasciali  ..su hifi engine penso ci sia lo schema.verifica con calma  e ovviamente un finale accoppiato in dc e le tensioni di riferimento per la polarizzazione degli stadi sono affidati  a zener e diodi tipo 1n4148  e similari invecchiano e sono tirati e spesso anzi sovente  saltano  basta solo una variazione della tensione di rete casuale per metterli fuori uso









[nuvola74]

Grazie tante Akia ,molto gentile,vediamo un po’ cosa posso combinare 😄👍🏻

[Akla]

@nuvola74 buon lavoro😀

[nuvola74]

1 ora fa, akla ha scritto:

i driver  vanno verificati

Non ho capito quali sarebbero i driver,intendi tutti in generale?

[Akla]

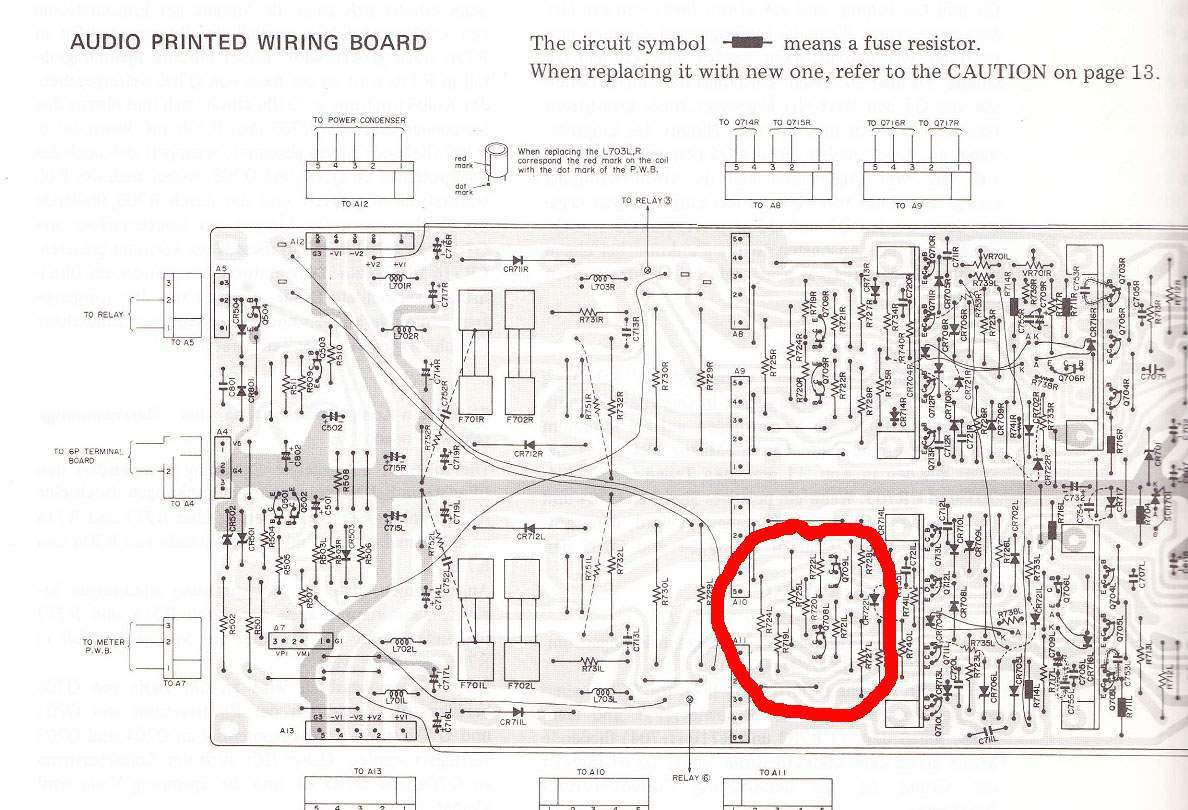

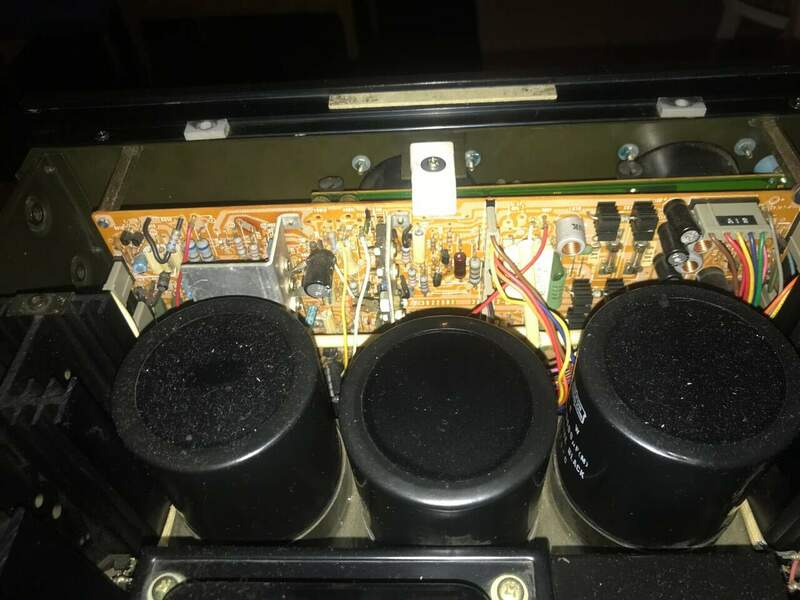

@nuvola74 va visto lo schema elettrico non posso azzardare altre ipotesi a distanza ma ripeto i 2 transistori di segnale saranno  2sb o 2sc vanno cambiati  .i 2 neri in foto  vicino ai resistori bruciati. Quelli sull aletta in alluminio e sono 4  vanno misurati x verificarne l integrita  in foto hanno come dissipatore una lastra di alluminio.

[nuvola74]

@akla ok ok perfetto,esaustivo 😁👍🏻,grazie ancora akia per la disponibilità,a presto 👍🏻

[oscilloscopio]

@nuvola74  Comunque se non sai più che bene quello che stai facendo, lascia perdere ed affidati ad un tecnico, oltre a poter fare danni a te stesso potresti danneggiare ulteriormente l'elettronica.

[nuvola74]

1 ora fa, oscilloscopio ha scritto:

Comunque se non sai più che bene quello che stai facendo, lascia perdere ed affidati ad un tecnico,

Ho scritto a tecnico,vediamo che mi risponde,certo che preferisco affidarlo a lui è buonanotte,non vi nascondo però che sarei molto soddisfatto a sostituire da solo i componenti ma mi rendo conto che serve ben’altto oltre che un saldatore 😁👍🏻

[paolosances]

Su hifiengine c'è il service

[pserci]

3 ore fa, nuvola74 ha scritto:

che serve ben’altto oltre che un saldatore 😁👍🏻

Assolutamente è l'ultima cosa...



[nuvola74]

4 ore fa, paolosances ha scritto:



Su hifiengine c'è il service



Grazie 😁👍🏻

[nuvola74]

Il 1/11/2021 at 13:47, akla ha scritto:

va visto lo schema elettrico

Lo schema elettrico non riesco a trovarlo,o almeno da qualche pagina che ho visto non ci capisco niente.Ho fatto due foto alle resistenza ho fatto vedere al tecnico che mi ha detto che devo aspettare un mesetto che ora non ha tempo 🥲.Mi ha detto di provare a sostituire da solo la resistenza bruciata poi se il problema persiste si vedrà.Il dubbio è se le due resistenze vicine sono uguali o no.Lui diceva casomai è proprio marrone di colore ma io sono convinto che era grigia e col fumo che uscivabè diventata così scura.Mi ha dato due di queste comunque,vediamo un po’ che succede.

[nuvola74]

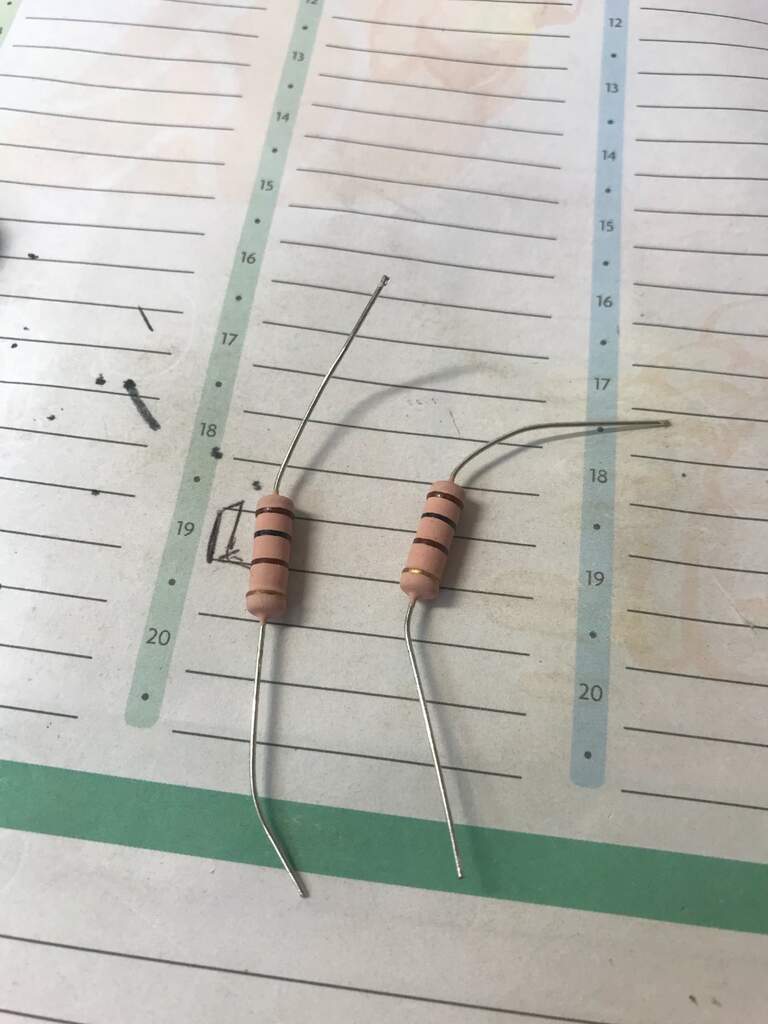

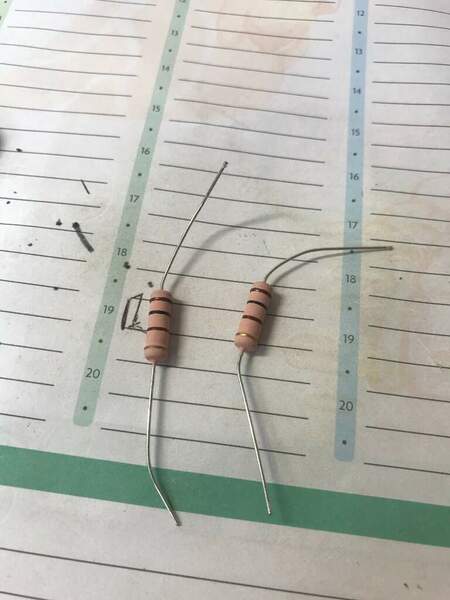

Queste sono le due resistenze,saranno uguali????boh
