Gemtune. Mio primo ampli valvolare EL34 cinese

[feli]

Si gli Oldchen EL34-B attuali montano:



Rectifier :  5U4g  ( made by PSVANE,  replace to 5Z3p, 5u3c, gz34 )

Preamp tubes :6H8c triode (Equivalent to 6SN7, 6N8P, cv181 )

Power tubes : PSVANE EL34C x 2, (or EL34, Red or white print word depens production periode)

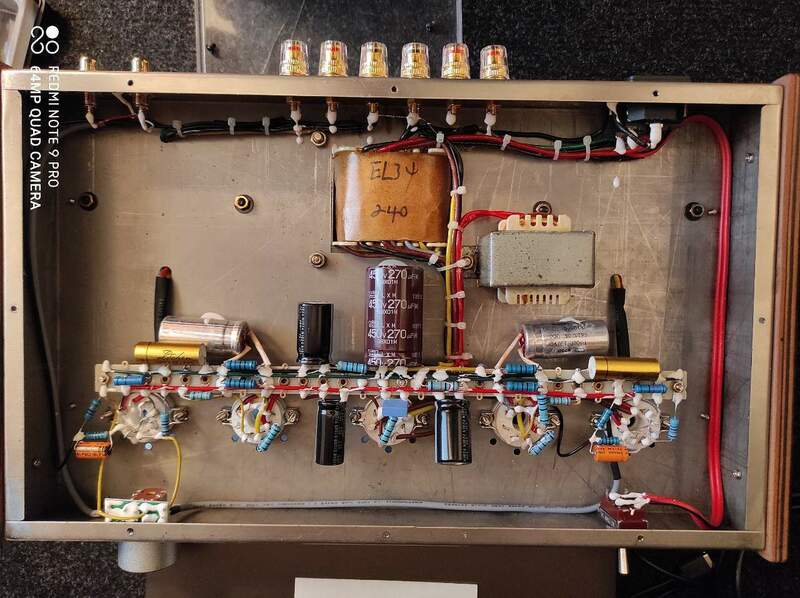

Essendo stato venduto e testato in centinaia di esemplari nel mondo in tutti questi anni, non sono così sicuro che il layout sia rimasto proprio identico, prova almeno ad aprirlo e a fotografarlo da sotto, confrontandolo con le foto degli esemplari attualmente in vendita di cui si trova ampia documentazione anche fotografica, negli stessi siti di vendita...



[gianpiero1963]

@Amemas @feli

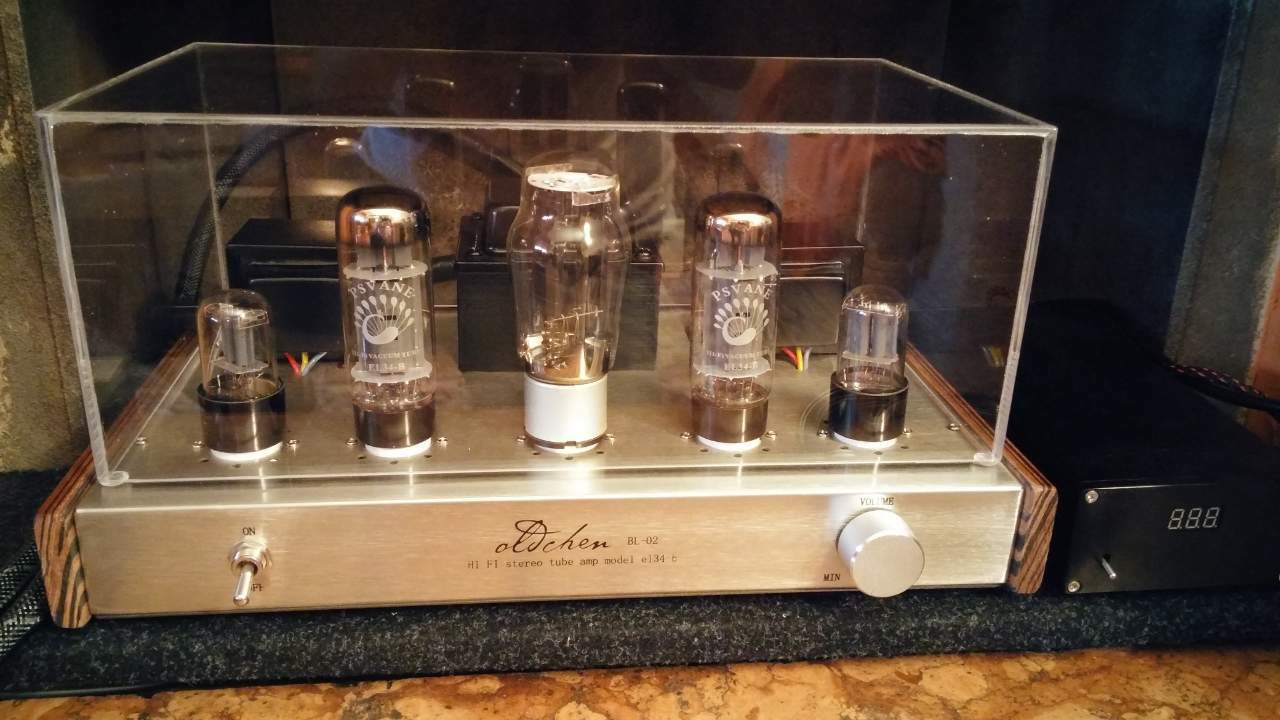

 Ecco l'ampli in causa....

ho capito la valvola giusta da sostituire l'originale (5Z3p)

è la la 5U4G oppure anche una una 5R4WG potrebbe andare bene no ?...

dico bene?

Qualche consiglio sulla marca di valvola da acquistare?

grazie ancora per le dritte

[releone71]

@gianpiero1963 l'ho già scritto in occasione del medesimo quesito di un altro utente: le valvole di serie di un po' tutti i cinesi postati non sono affatto malvage. Le finali sono Psvane basiche accoppiate. Le preamplificatrici sono delle russe OTK molto robuste. Se proprio vuoi, cambia giusto la rettificatrice per metterne una NOS. Ma più per questioni di longevità che di suono. Il vero collo di bottiglia dei cinesi è la qualità modesta dei trasformatori. Ma d'altronde per quello che costano...

[gianpiero1963]

@releone71

Grazie

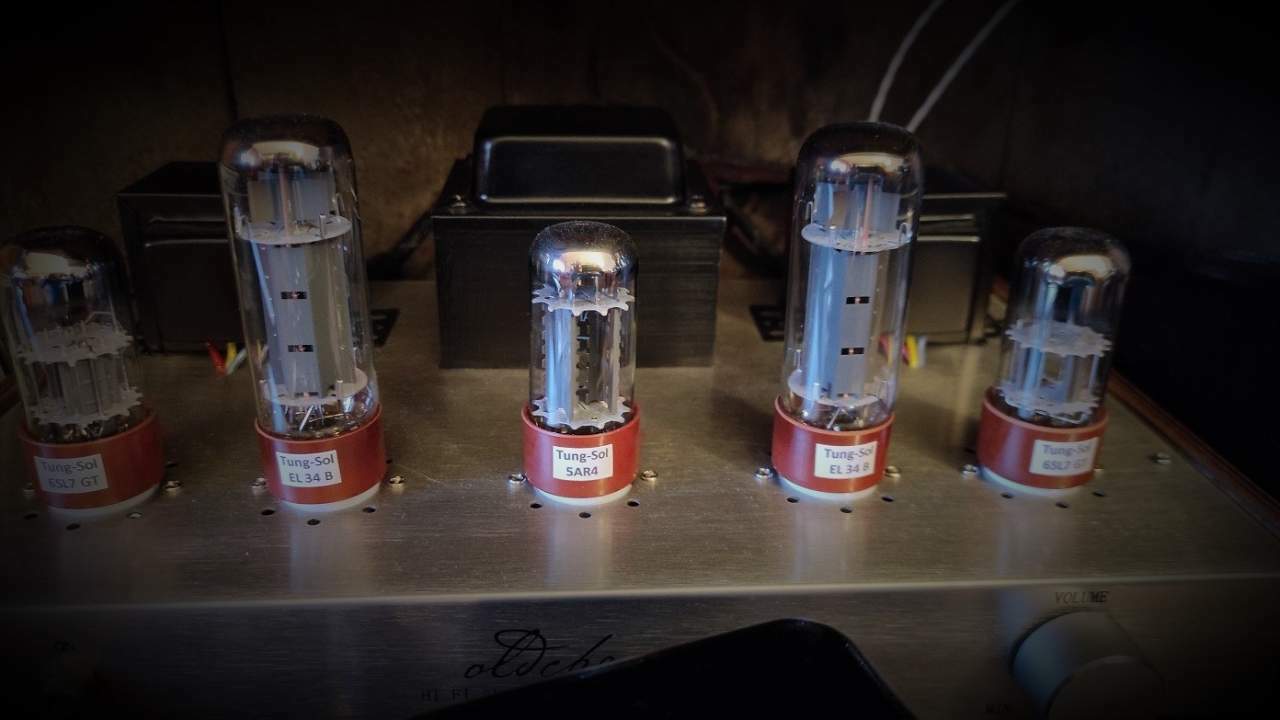

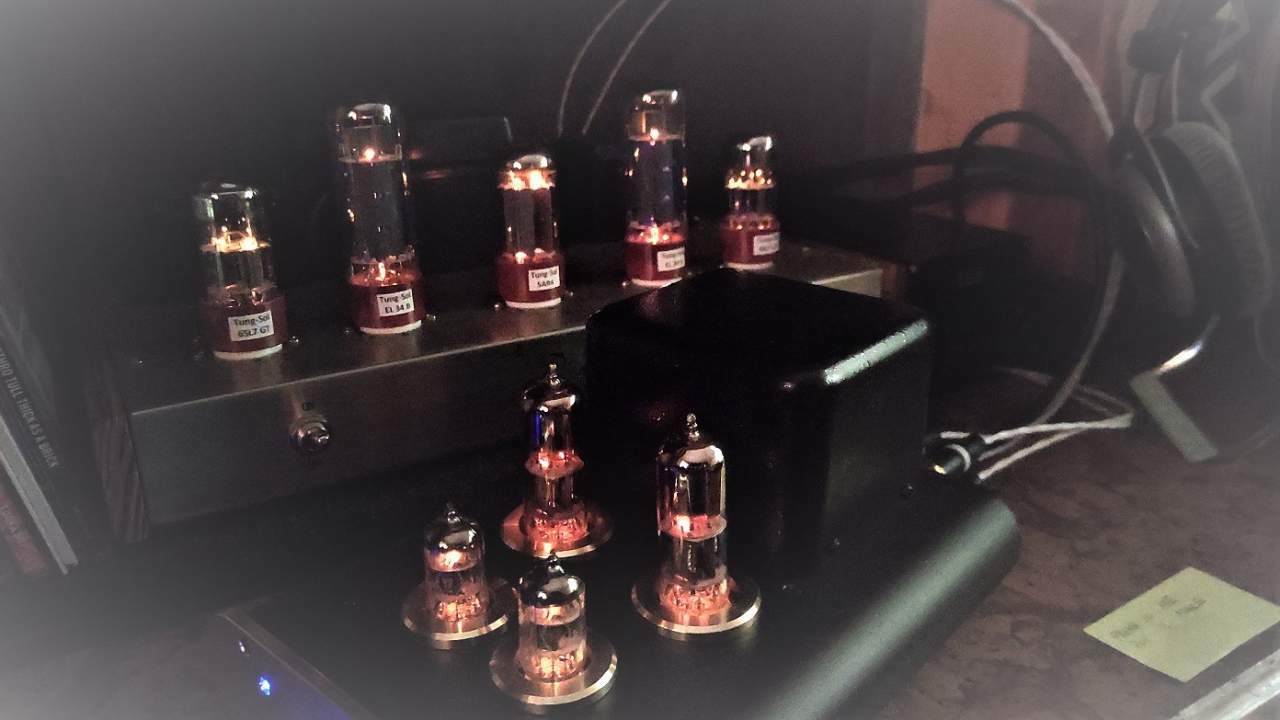

al momento l'ho sistemato così...

[releone71]

@gianpiero1963 da misto russo/cinese ad una configurazione tutta russa. Beh, le EL34 TS non sono male, le conosco avendone un quartetto, giusto per avere una sonorità differente. Ma le 6SL7 me le sarei risparmiate. Le OTK sono delle buone e robuste valvole di epoca sovietica. Per la rettificatrice avrei messo una NOS di costruzione americana. Se ne trovano tante a prezzi modesti. Oppure una 5931 militare, più costosa ma ancora più robusta delle civili.

[gianpiero1963]

@releone71 OK

qualche nome e modello in particolare come rettificatrice?

magari dove reperire il tutto..





[gianpiero1963]

@releone71 Potrebbe andar bene questa ?



5R4WGB Raytheon USA Big Base NOS





[releone71]

@gianpiero1963 l'ho scritto sopra, 5U4G o il suo equivalente militare 5931. Cerca una NOS americana RCA, Sylvania, etc. presso TAD oppure Audiokit o anche sulla baia.

Perdonami, ma mi sto accorgendo solo adesso che, a parte la 5AR4 che non è equivalente alla 5U4G, hai messo delle pre 6SL7? Leggo bene? Le originali non erano 6H8C (=6N8S) sovietiche? Se è così, le equivalenti occidentali sono le 6SN7. Attenzione, oltre a stressare il trafo, sballano tutti i punti di lavoro delle valvole. Come caspita lo stai facendo lavorare questo povero apparecchio?! 😱

[gianpiero1963]

@releone71 Le pre in origine erano le 6n9p e lo stesso costruttore Cinese mi consiglio a suo tempo come sostitute le 6sl7 che sono poi quelle che io ho montato come da foto..mi fai preoccupare.... allego foto originale..

[gianpiero1963]

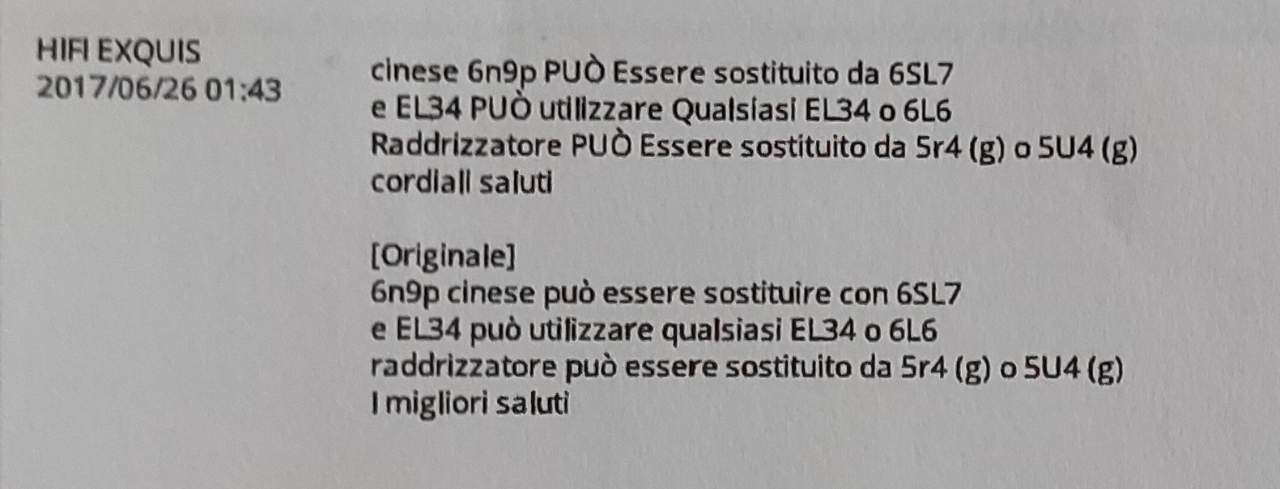

@releone71 ecco il messaggio tra me e il responsabile della vendita

[gianpiero1963]

@releone71

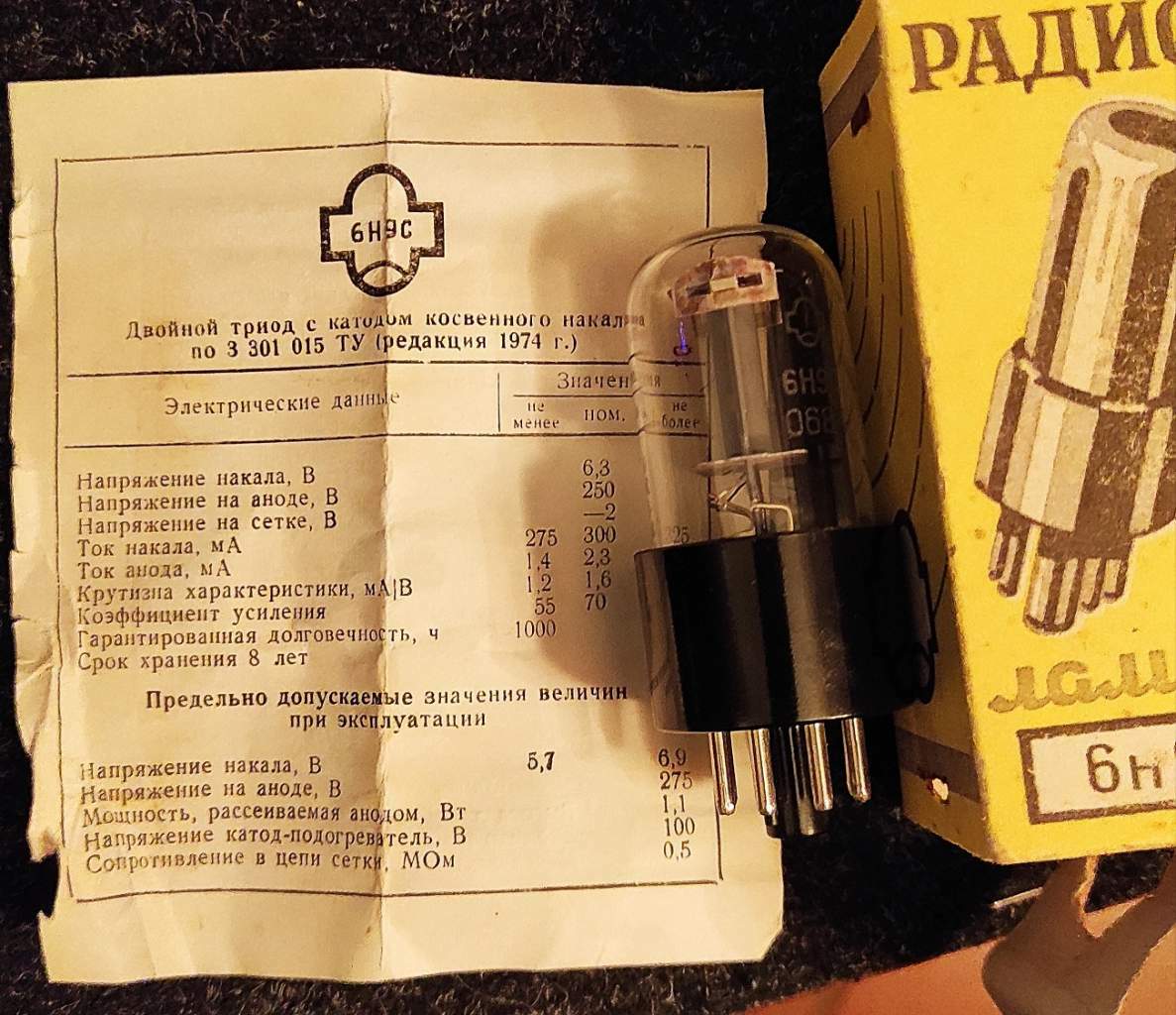

Valvola pre originale

[releone71]

@gianpiero1963 ok, avevo letto in qualche intervento che le originali fossero le 6N8S. Allora vanno bene quelle che hai messo, anche se superflue a mio avviso.

Per la rettificatrice, qui qualche suggerimento:

https://www.tubeampdoctor.com/5u4gb-usa-nos-gleichrichter?c=0

https://www.tubeampdoctor.com/nos-5u4gb-general-electric-ge/usa?c=0



[gianpiero1963]

@releone71 Ti ringrazio



[Bazza]

@gianpiero1963 io ho cambiato la rettificatrice sul mio gemtune ( che dovrebbe essere identico al tuo ) con questa.

https://www.ebay.it/itm/5u4g-5u3c-5z3s-su-1961-63-raddrizzatori-TUBO-Black-Smooth-Shields-NOS-/265528971576?mkcid=16&mkevt=1&_trksid=p2349624.m46890.l6249&mkrid=707-127634-2357-0

[gianpiero1963]

@Bazza hai notato differenze nella qualità del suono?

[Bazza]

@gianpiero1963 A me pare abbia acquistato po' più di pulizia sul basso, poca roba, ma cosi mi pare...magari è solo suggestione.

[Gaetanoalberto]

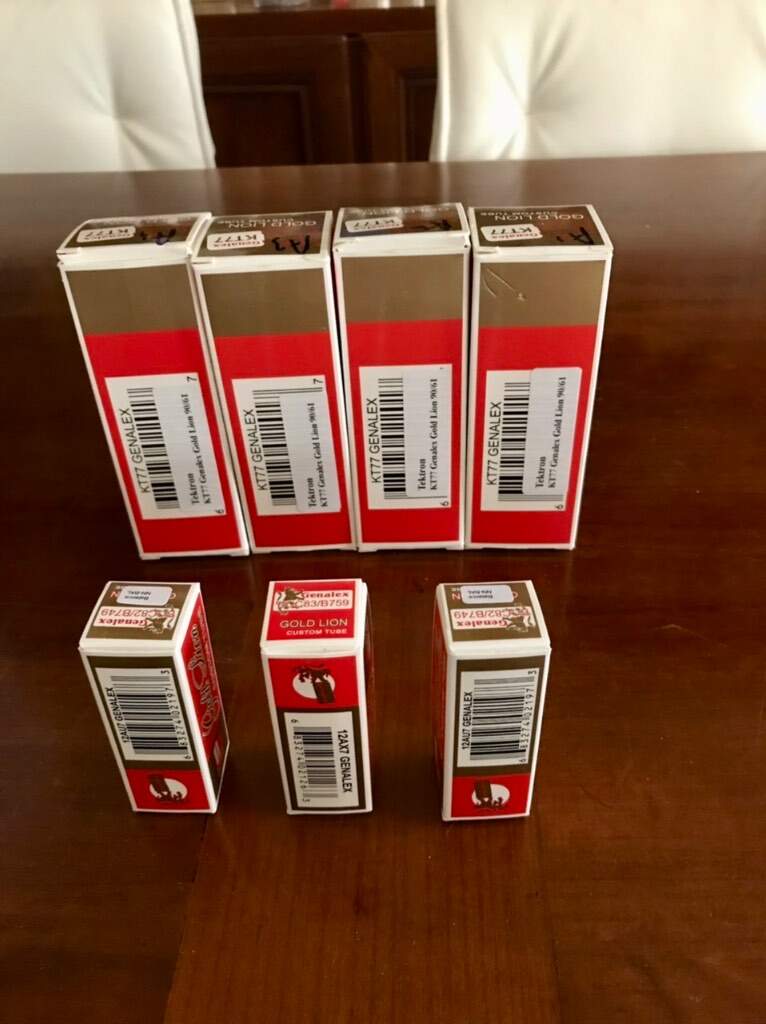

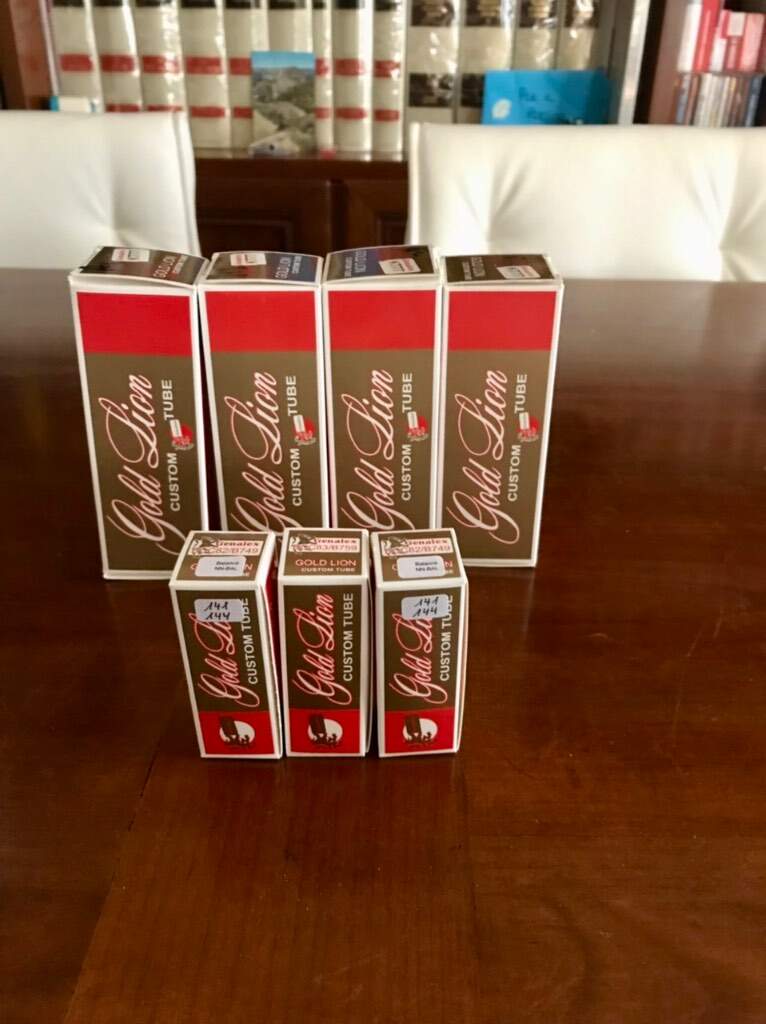

Vediamo se ho fatto la cassata.

Prima dell’ecatombe ho voluto provarle.

[mariovalvola]

@Gaetanoalberto non per fare il guastafeste ma hai preso le KT77 ?

Se così fosse, non sono pentodi come  le EL34 ma tetrodi a fascio. La casa, per me, ha di bello solo la grafica evocativa ma c'è solo quella. Ho ancora in casa delle loro KT66. Sono belline, robuste ma sia esteticamente che sonica mente sono diversissime dalle originali GEC.
