Cavo Tnt Aircoil MK II, alla mia maniera

[Panofsky]



Siccome questo fine settimana mi sono cimentato nella costruzione dell’Aircoil (http://www.tnt-audio.com/clinica/aircoils_mk2.html), ho pensato di fare un paio di foto e condividere.

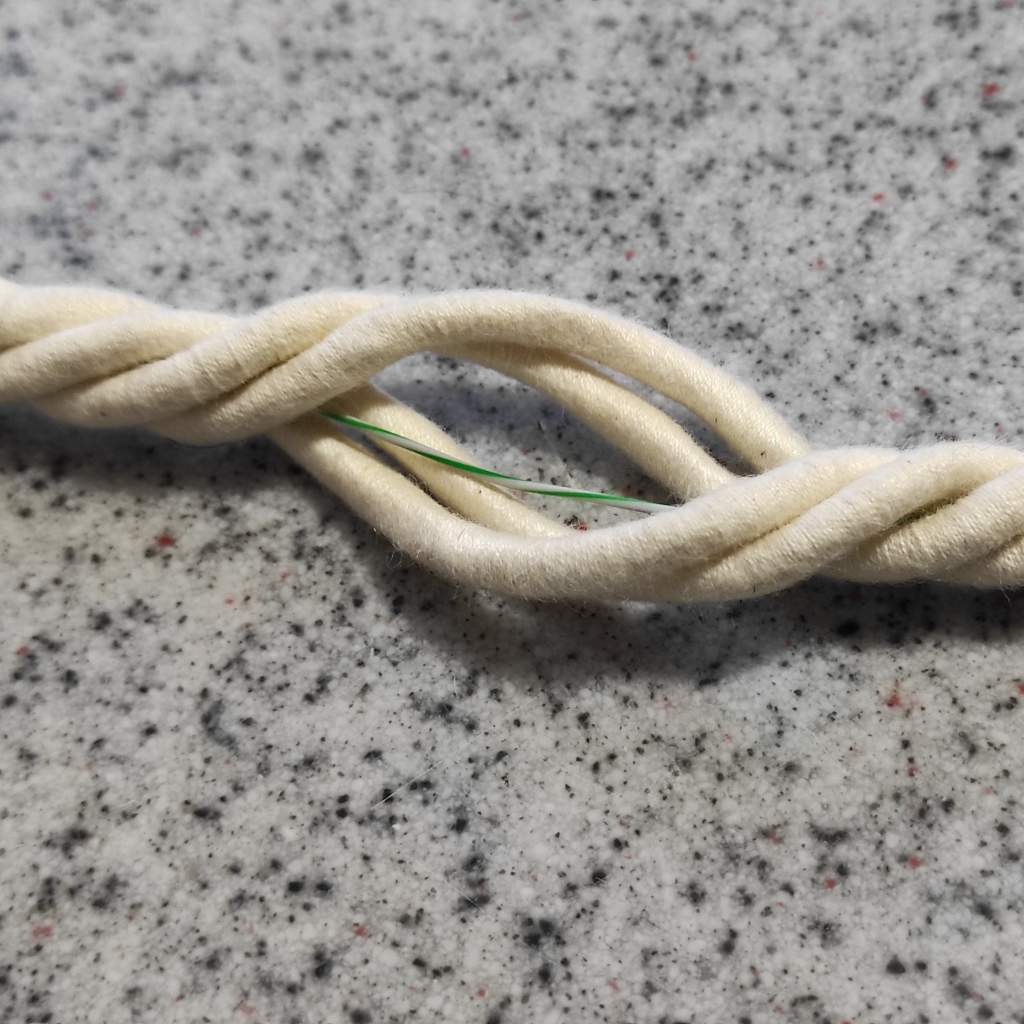

Ho fatto una piccola variante: anziché avvolgere il tutto su un tubo in PE o PTFE, vista l’ottima costante dielettrica del cotone (probabilmente a causa del fatto che in prevalenza è aria…), ho imbastito il tutto su una corda di cotone ritorto (avevo anche iniziato con una corda di cotone intrecciato, più regolare e rotonda, ma mi è stato difficile trovarla da 10mm di diametro –avrei dovuto comprarne 30m-, e sarebbe stato più complicato inserire il filo centrale).

Il filo di argento scelto è questo

https://www.audiophonics.fr/en/hook-up-wires/neotech-sost-30-wiring-cable-up-occ-solid-pure-silver-ptfe-30awg-00509mm-p-14609.html

scelto per la sua purezza (7N) e il trattamento OCC (che, garantendo cristalli molto più grossi rispetto ad un materiale “normale”, dovrebbe offrire un minore degrado del segnale).

Essendo questo cavo rivestito, non sarà necessario fare l’avvolgimento in PTFE tra l’avvolgimento del polo positivo e di quello negativo.

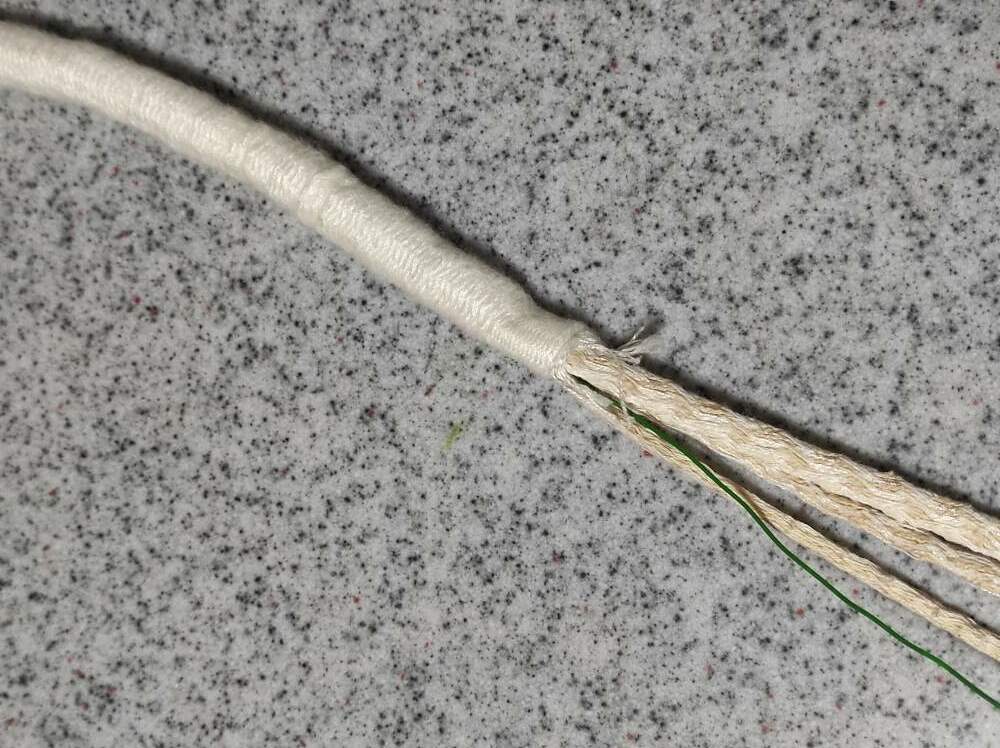

Recuperato un cavo di normalissimo rame, AWG24, da uno spezzone di cavo CAT6, ho allentato i trefoli per posizionarlo al centro, per poi richiudere.

.

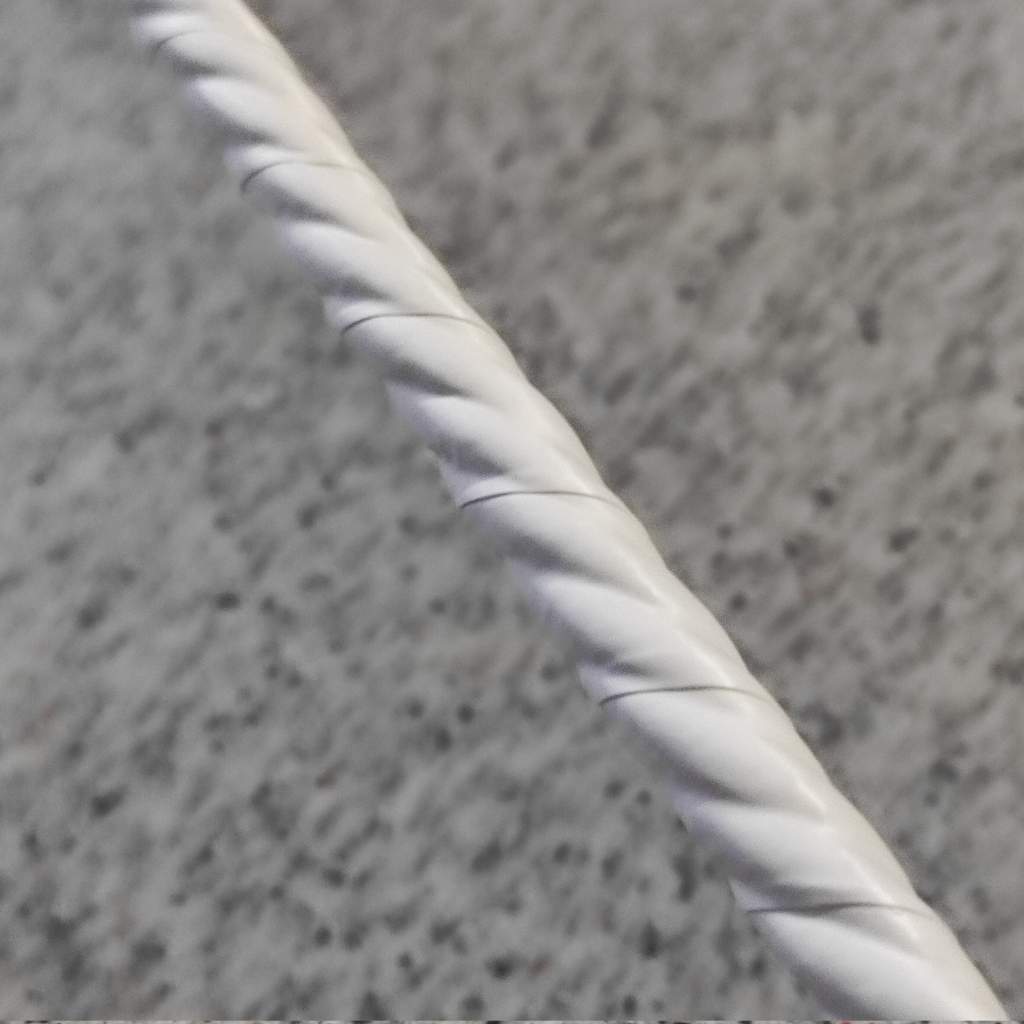

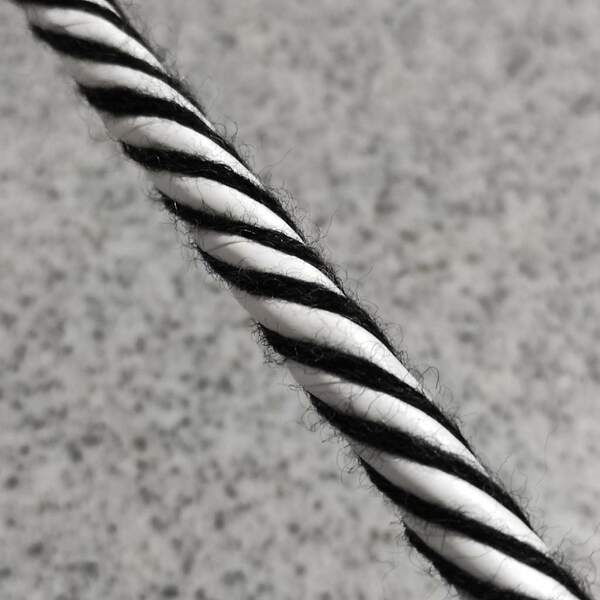

In seguito, per rendere più rotonda la sezione, ho provveduto a riempire le “gole” tra un trefolo e l’altro con del filo dello stesso materiale (gomitolo di filo per fare a maglia), non senza stendere prima uno strato di nastro PTFE per evitare che il filo “sprofondasse” al centro della corda.

.

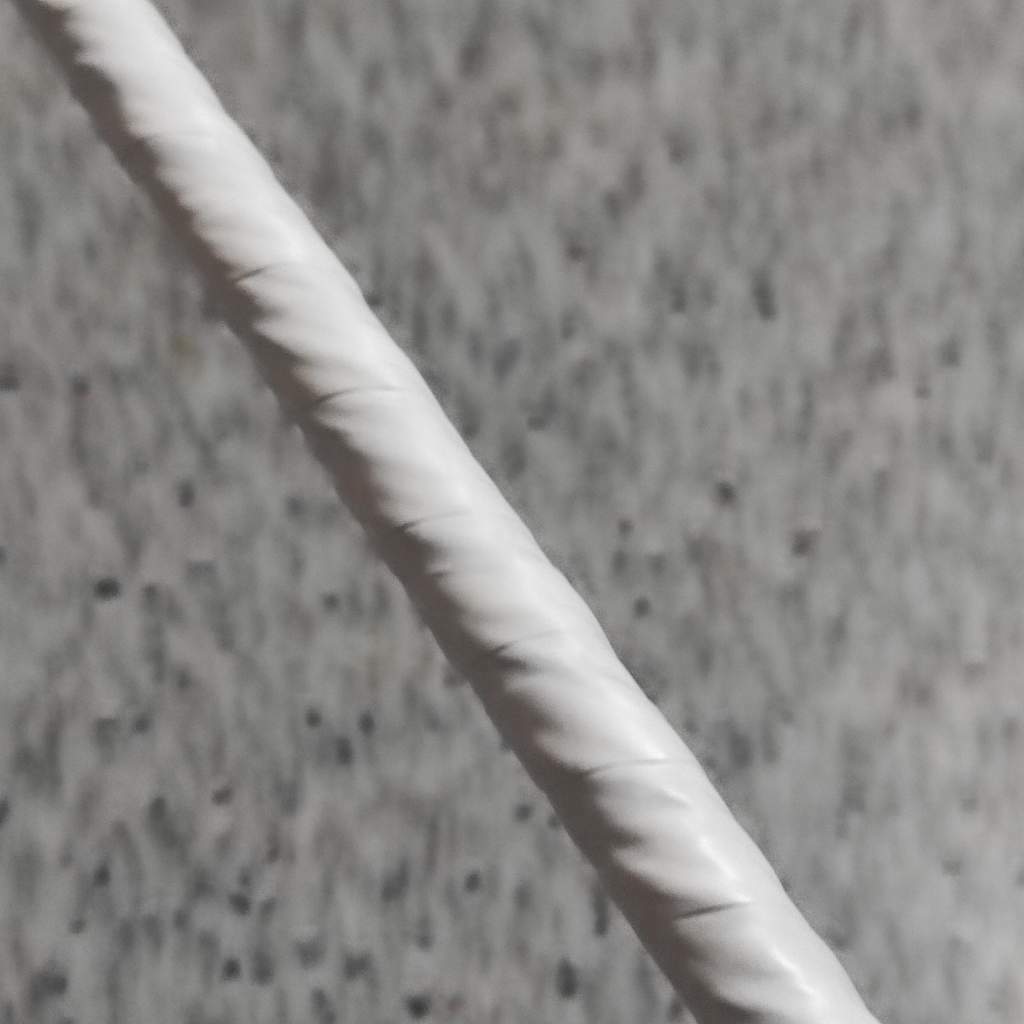

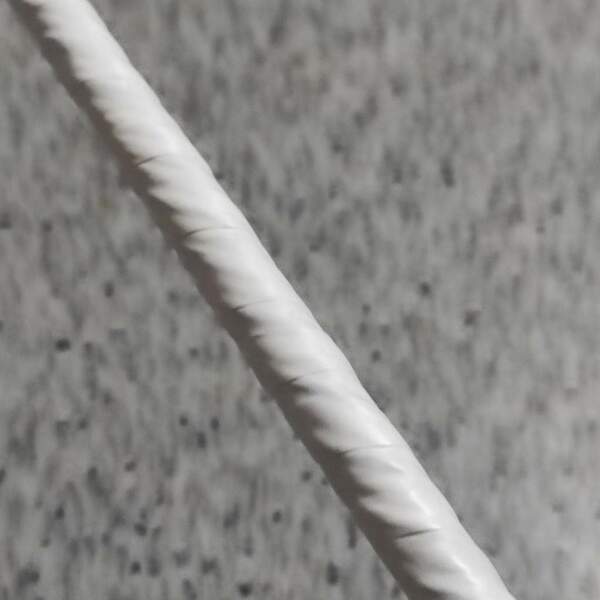

Una volta steso il PTFE e il filo di riempimento, ho steso un altro strato di nastro PTFE

.

.

.

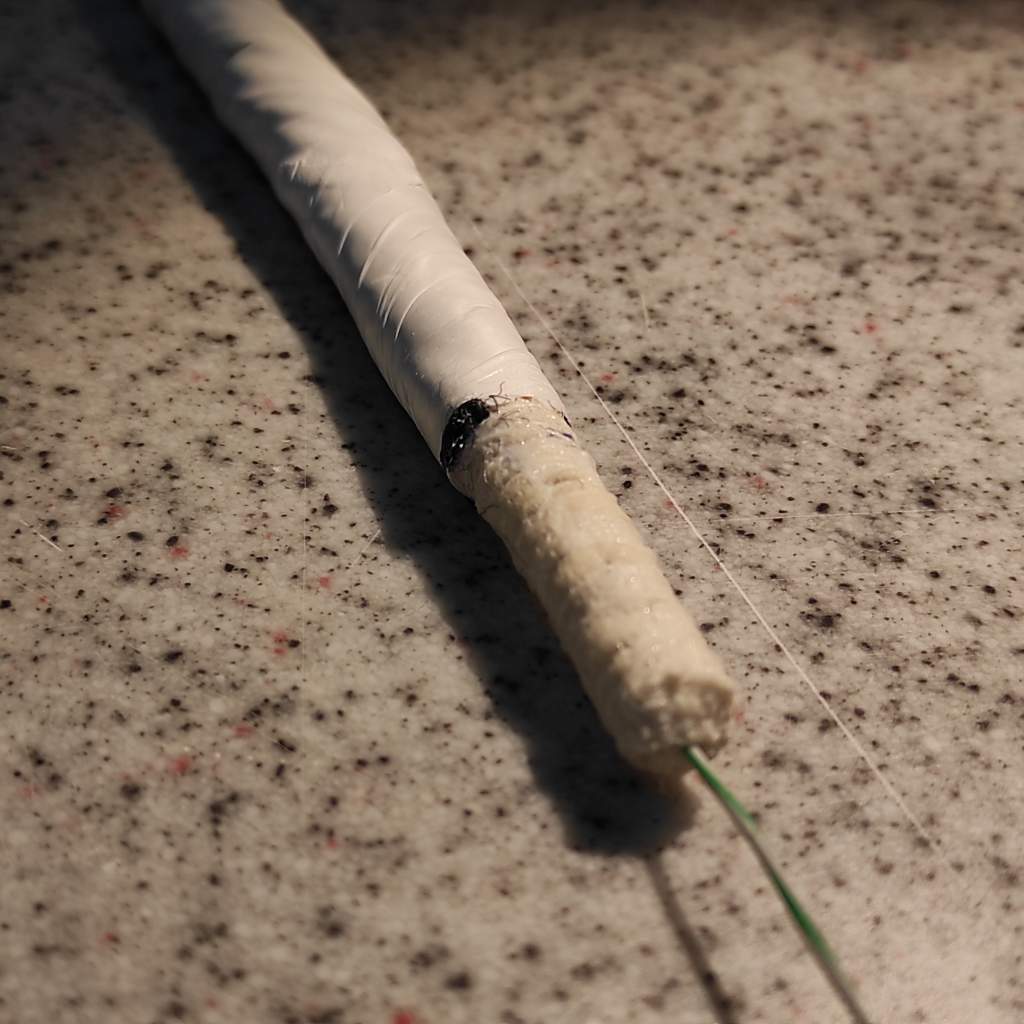

Alle due estremità è stato necessario assottigliare la corda, per poter fare entrare il tutto nel connettore RCA, che comunque avevo scelto già con un’apertura generosa (10,5mm)

https://www.audiophonics.fr/en/rca-connectors/neotech-dg-201-rca-plug-central-pin-ofc-o105mm-set-x4-p-11928.html

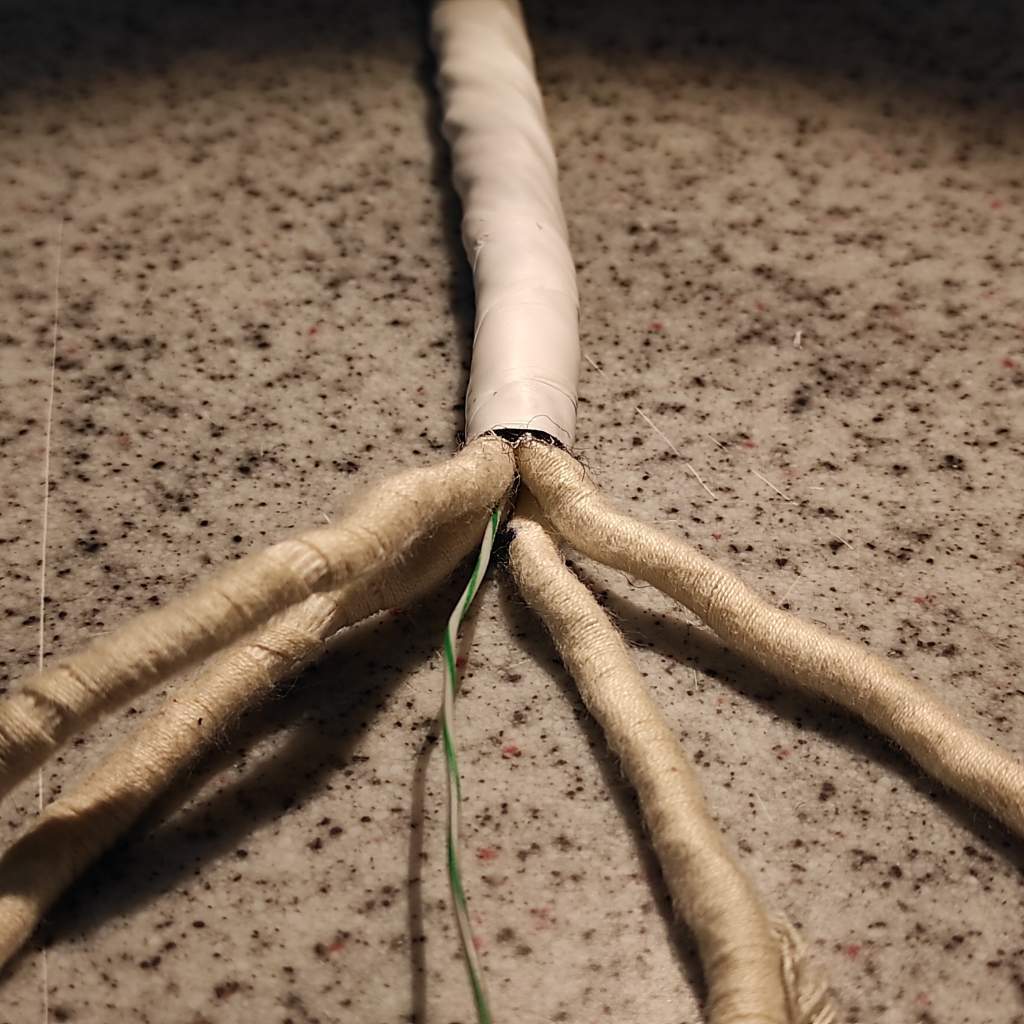

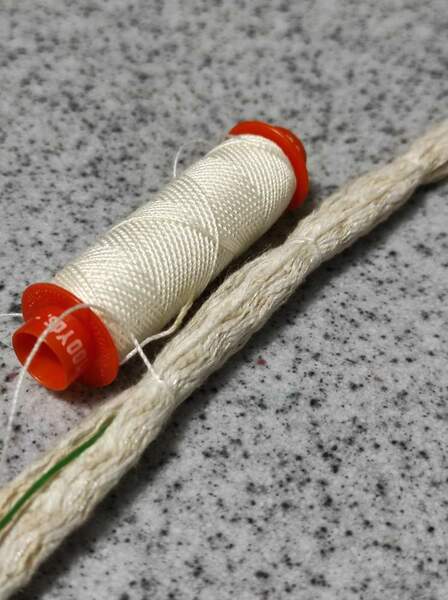

Ho quindi aperto i trefoli, eliminato il rivestimento di ciascuno, e  ne ho legate insieme le anime, comprimendole, con del filo da cucire, per i primi 3cm, fino a fare arrivare il diametro a 8mm

.

.

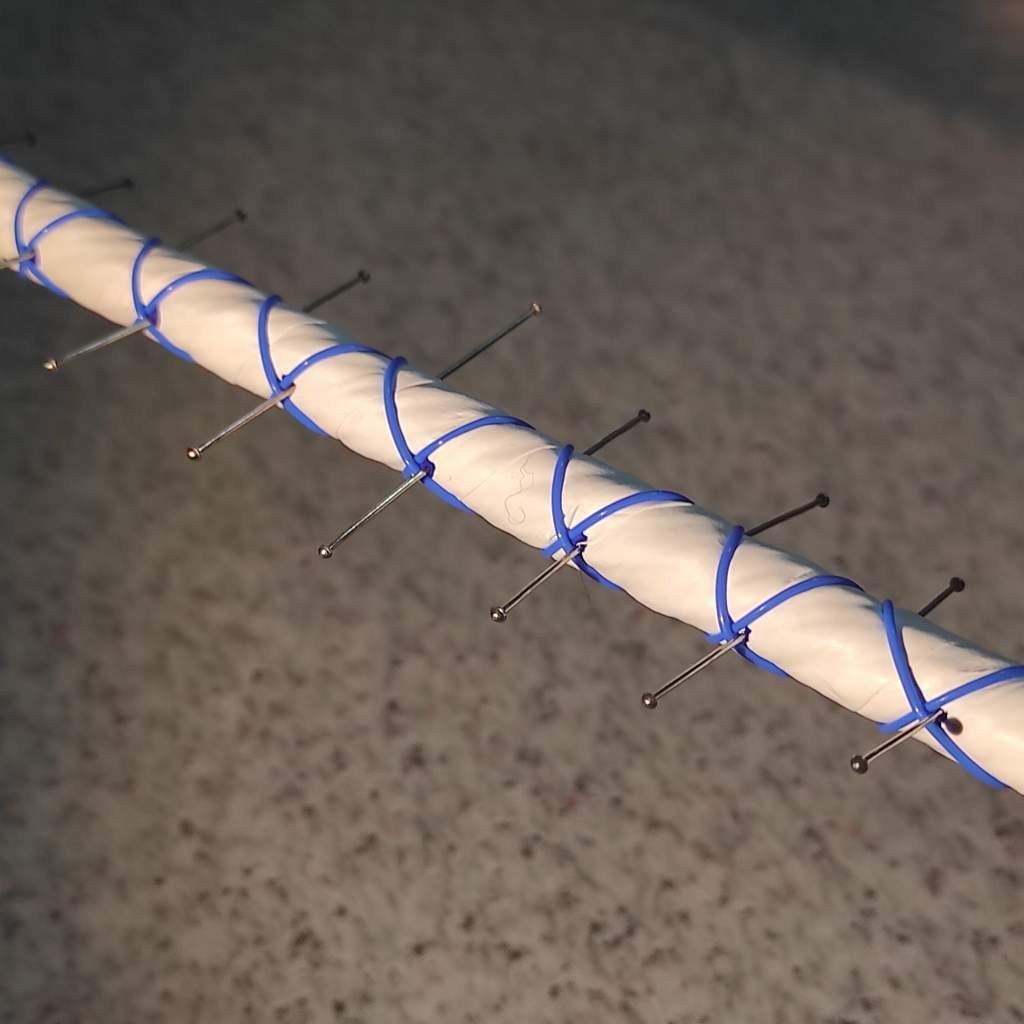

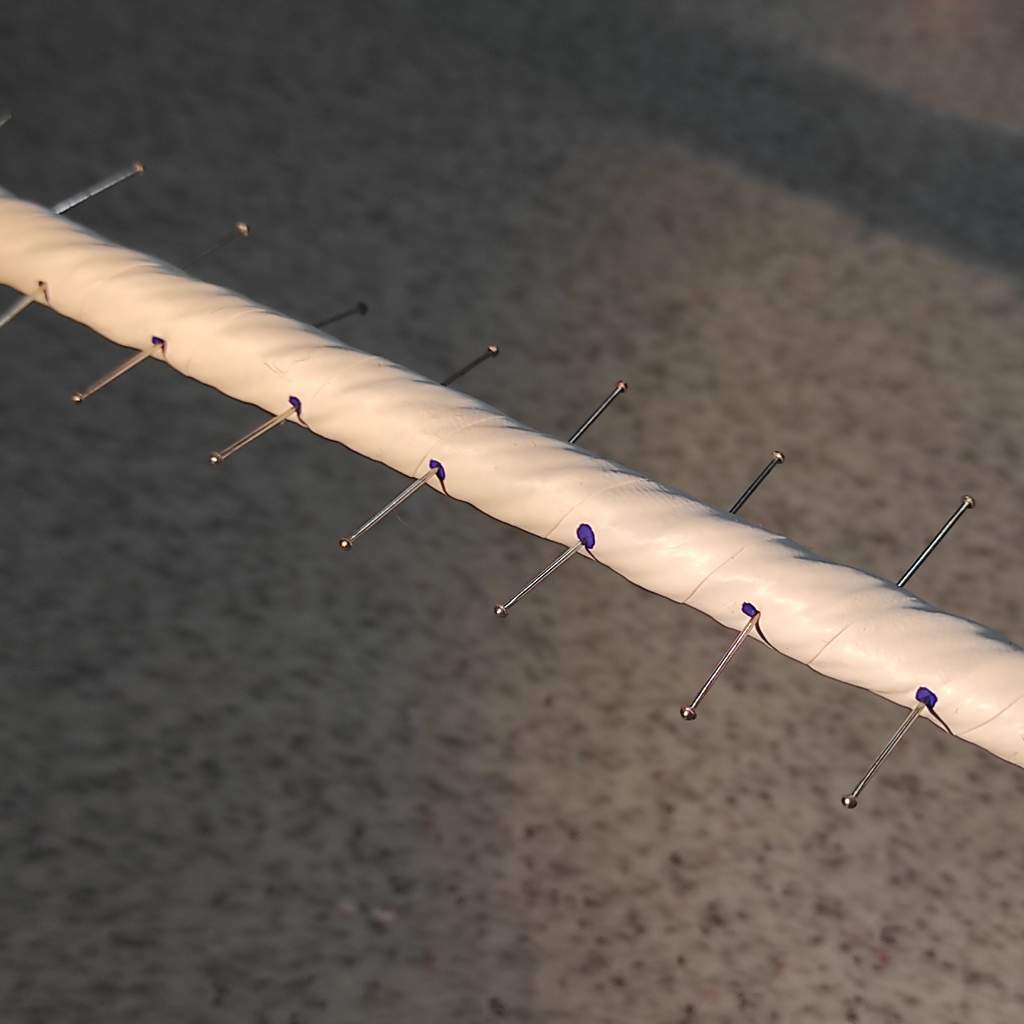

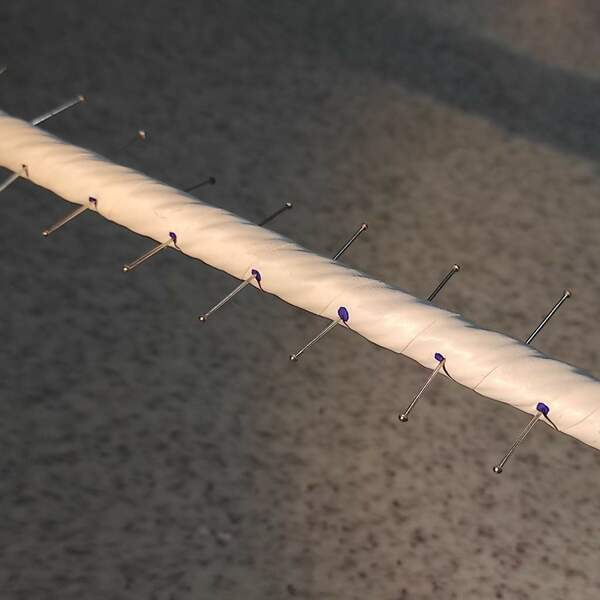

Ho segnato con un pennarello un punto ogni 2cm, per poi piantarci uno spillo in corrispondenza, e un altro dall’altra parte della corda, a metà strada tra uno e l’altro; questo per stendere il filo d’argento con una spirale regolare, cosa che sembrerebbe semplice ma non lo è.

.

Ho poi proceduto a stendere le due spirali in senso opposto

.

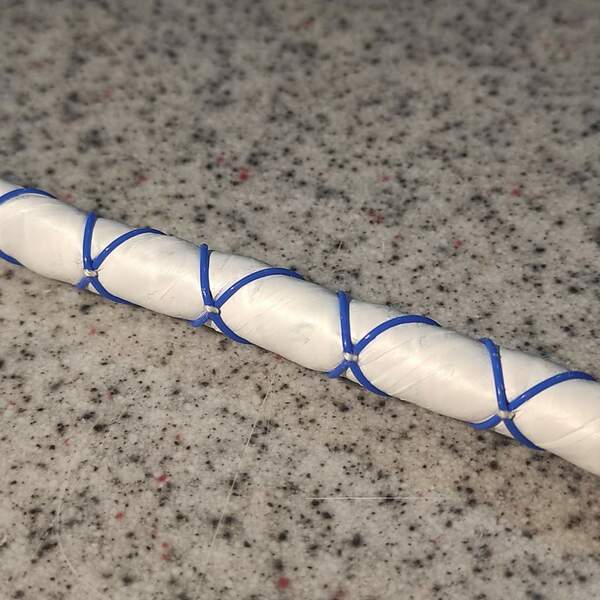

Con un ago robusto, ho provveduto a bloccare gli incroci, per garantire una stabilità meccanica e la conservazione nel tempo della geometria del cavo, da una parte e dall'altra.

.

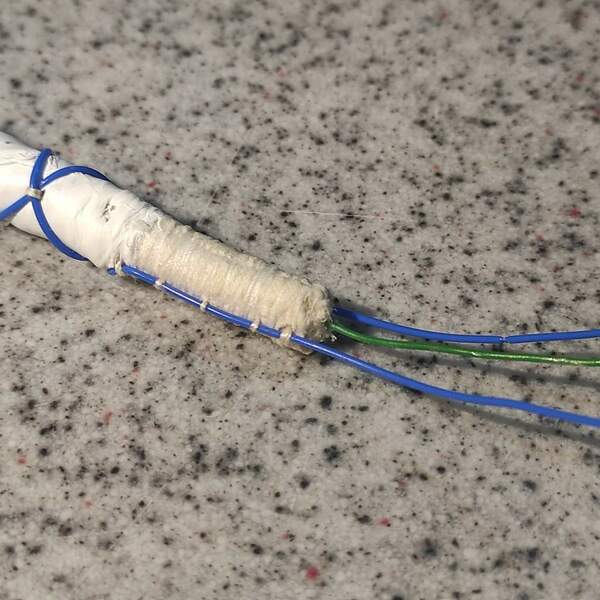

Alle due estremità ho steso i fili paralleli, per poter poi inserire le viti di fissaggio degli RCA, senza temere di intercettare un incrocio dei conduttori.

.

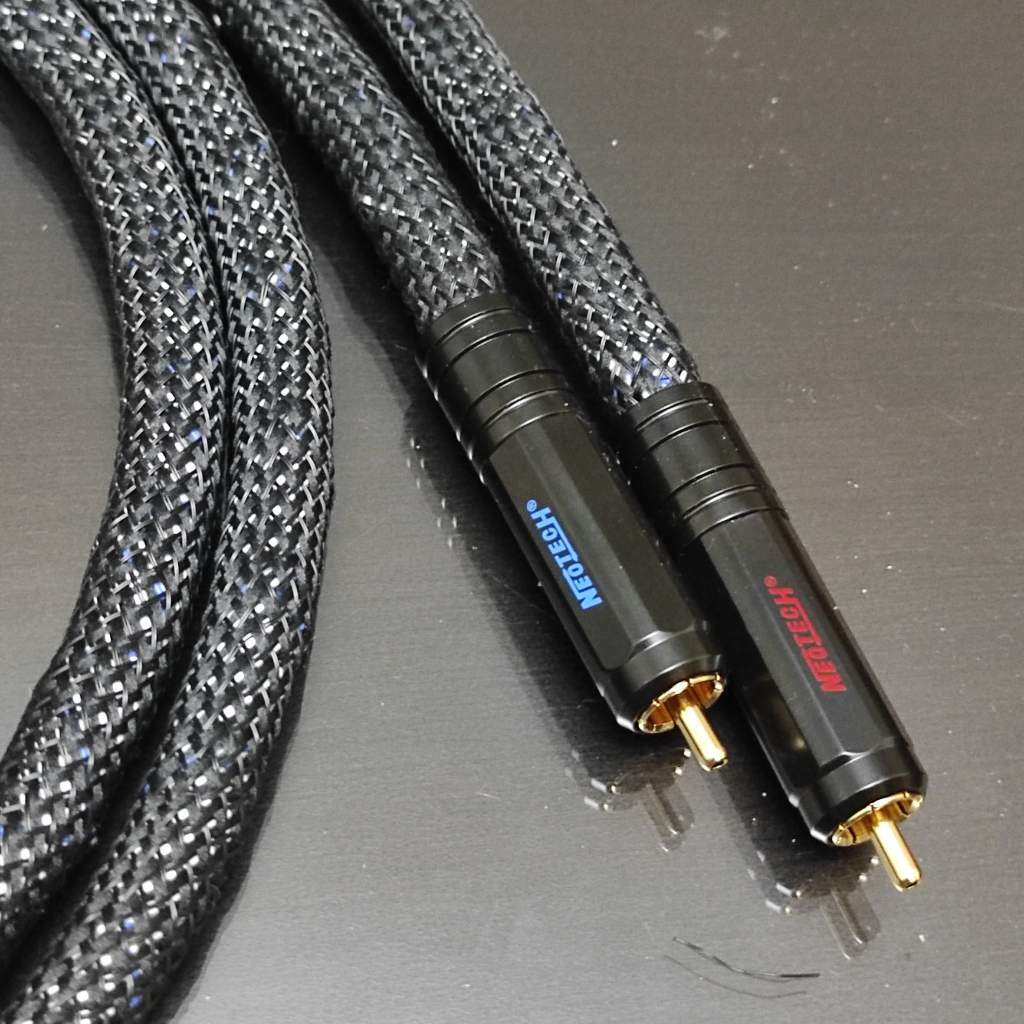

Da qui in poi è tutta discesa, perché basta mettere due termorestringenti alle estremità, rifinire con una calza, e saldare i connettori.

.

Non mi sono ancora fatto un’idea precisa del cavo, perché si sta ancora “facendo”; quando arriverà a una cinquantina di ore, farò un confronto con quello che attualmente uso (Swisscable Reference)

[Tokyo]

Bel lavoro, bravissimo, pensavo di provarci anch'io, volevo però evitare il teflon e usare il cotone come dielettrico , Pensavo al  Duelund in argento, o tentare con il Mundorf Argento/oro. Anche i connettori li prenderei "leggeri". Fai sapere l'esito del confronto mi raccomando.

[Panofsky]

@Tokyo Avrei voluto anch'io fare tutto in cotone, ma mi sono fatto tentare dal nome del produttore (Neotech), dalla purezza (7N) e dal trattamento (OCC)

C'è comunque questa alternativa, che avevo preso in considerazione: argento 5N da Audioteka

https://www.audioteka.it/prodotti/cavo-unipolare-in-argento-puro-5n-0-2-mm.html

per la verità anche economico...; poi lo infili (con un filo di ferro o qualcos'altro) in una guaina di cotone come questa

https://laccioteca.it/vendita/cordino-piatto-cerato-nero/ economica pure questa

Ne hanno anche non cerati: ho scritto per chiedere, spiegando l'uso che ne avrei fatto e mi hanno consigliato quello piatto proprio perché non ha il riempitivo interno che hanno quelli tondi e che conferisce loro la forma; mi hanno detto semplicemente di specificare "piatto non cerato" nell'ordine

.

Come quantità di filo ne serve un botto, perché arrotolare con passo 2cm un tondo ø10mm raddoppia la lunghezza necessaria; poi ci sono due poli per cavo, e due cavi: totale filo per 2 cavi da 125cm = 10m di conduttore unipolare(!)

Buon lavoro!

[Tokyo]

Pensavo a questo https://jimsaudio.com/duelund-0-2mm-bulk-silver-wire-sell-at-per-meter/ , il cotone impregnato con olio sembra essere un ottimo dielettrico, la sezione è minima come suggerisce il progetto, ho il dubbio di come far passare il conduttore centrale, non mi sembra semplice.

[Panofsky]

@Tokyo per far passare il filo centrale, se non piace il filo ritorto che ho usato, con il quale l'operazione è veramente semplicissima, si può usare quello intrecciato

costa poco (un paio di euro al metro), ma bisogna prenderne una volta e mezza/due quello che serve e procedere così:

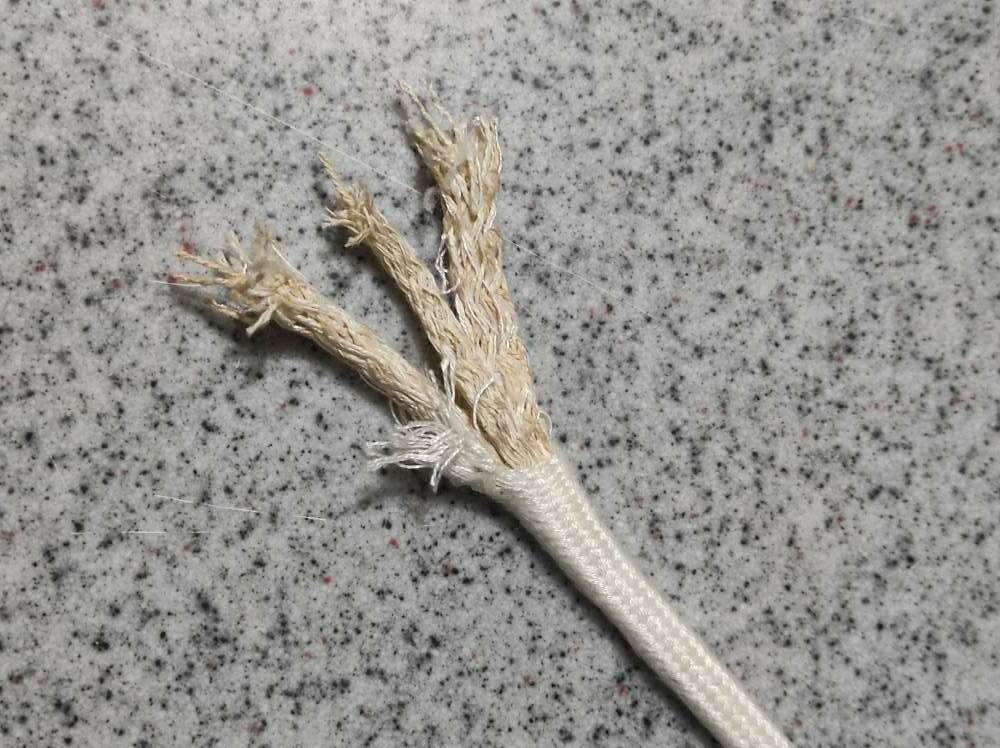

si fa scorrere la guaina intrecciata fino a scoprire l'anima per la lunghezza che si vuole ottenere più un 20%, si inserisce il filo centralmente, poi si fermano i trefoli legandoli con del filo da cucito, poi si fa scivolare la guaina a ricoprire nuovamente il nucleo

.

.

.

Come detto prima, occorre più corda della lunghezza finale che si vuole ottenere perché 1) serve per ammassare la guaina quando si scopre il nucleo 2) dopo aver inserito il cavo centrale e aver fatto nuovamente scivolare la guaina in posizione, la lunghezza finale è leggermente minore di quella originale

.

Male che vada, prendi 5m di corda con 10€ e fai una prova
