Autocostruzione selettore ingressi

[andrea7617]

Buongiorno a tutti,

avrei la necessità di costruire un selettore d'ingressi. Non voglio un prodotto già fatto perchè lo devo integrare come forma alle elettroniche già costruite.

Avrei la necessità di un ingresso e almeno tre uscite.

Mi servirebbe un selettore rotativo, mi consigliate qualche modello e come si cabla?

Grazie!

[andrea7617]

Nessuno ha mai avuto esperienze in questo ambito?

[stefanino]

alto livello o c'e anche phono ?

[stefanino]

domani ci guardo meglio, avevo preso dei selettori 1 in e , mi sembra, 5 out per fare un giochino con un tape recorder

[andrea7617]

@stefanino Solo alto livello. Vorrei capire che tipo di selettore acquistare e come fare i collegamenti, ti ringrazio!

[stefanino]



avrai bisogno di pinjack ingresso e uscite, mobiletto e cablaggio interno

il tutto non deve ronzare e questa e' la cosa piu complicata da ottenere

Non per demotivarti ma non sara' una cosa semplice

Incomincia a verificare un punto ovvero se gli aparecchi (presumibilmente sono quattro) sono tra di loro connessi anche in maniera non palese (esempio se hanno o meno la messa terra)

Altra cosa da verificare se c'e' di mezzo un TV e' la eventuale messa a terra del circuito che alimenta la antenna

(s c'e TV  vanno fatte anche altre verifiche)



[andrea7617]

@stefanino si, volevo fare uno switch passivo.

Come case userò un HiFi 2000 Galaxy.

Mi serve un ingresso e tre-quattro uscite.

La sorgente è un network player e le uscite saranno per il pre, un ampli cuffia ed in futuro altro ampli cuffia. Hanno tutti la messa a terra tranne il player.

Nessuna TV in mezzo.

[maxgazebo]

49 minuti fa, andrea7617 ha scritto:

si, volevo fare uno switch passivo.

Come case userò un HiFi 2000 Galaxy.

Mi serve un ingresso e tre-quattro uscite.

La sorgente è un network player e le uscite saranno per il pre, un ampli cuffia ed in futuro altro ampli cuffia. Hanno tutti la messa a terra tranne il player.

Nessuna TV in mezzo.

Perdona ma credo si stia facendo confusione...uno switcher/selettore ha più ingressi ed una uscita su cui appunto selezionare l'ingresso....a te serve uno splitter/distributore, un ingresso e più uscite...giusto?

[andrea7617]

14 minuti fa, maxgazebo ha scritto:

..a te serve uno splitter/distributore, un ingresso e più uscite...giusto?

Esatto! Ma non tutte attive contemporaneamente

[maxgazebo]

🤔 cioè? nel senso che le destinazioni devono essere collegate una per volta? Se è così ti serve un commutatore a 2 vie, uno per canale R + L, e almeno 4 posizioni/uscite

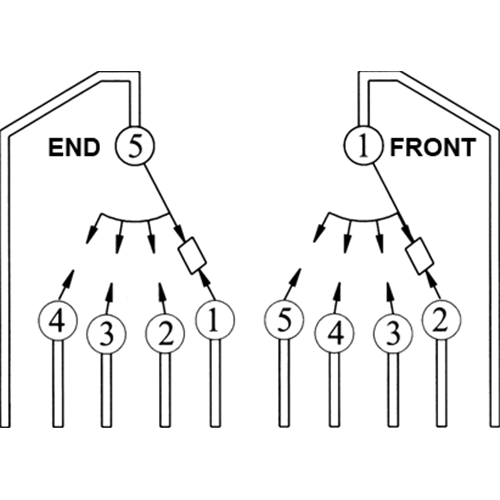

Una cosa del genere, dove sui PIN 1 e 5 i positivi dei canali R e L della sorgente, e sulle 4 posizioni i rispettivi canali degli ingressi delle destinazioni

[andrea7617]

@maxgazebo Esatto, quello che hai rappresentato è corretto.

I collegamenti 1 e 5 rimangono fissi e credo possano essere usati indifferentemente per input o output.

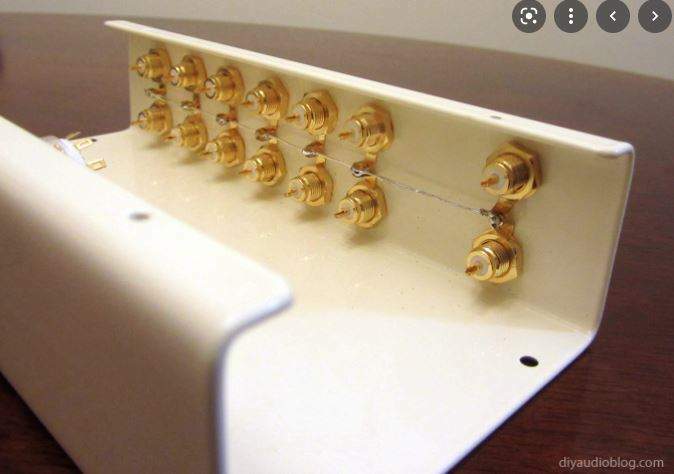

Il dubbio è sul collegamento della massa: questi selettori hanno collegamenti per la massa? E le masse dei vari RCA le collego tutte assieme come in questa immagine, senza andare al selettore?

[stefanino]

tieni le masse dei PIN RCA collegate tra loro

poi da ogni PIN RCA porti un cavetto schermato verso il selettore (quindi colleghi ai pin RCA sia le calze che i poli caldi)

lato selettore colleghi solo i poli caldi

.

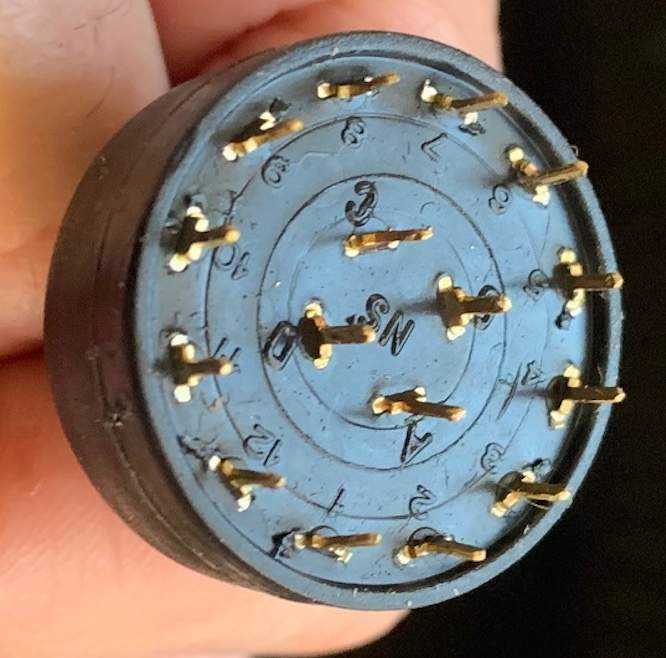

Come selettore puoi usare uno multiplo (questo fotografato e' un 4 in 12 out )

Nel tuo caso servirebbe un 2 in 8 out  (con un selettore solo fai sia Left sia  Right )

Quindi il polo centrale A si colleghera a rotazione ai poli periferici 1 2 3 4 e il polo centrale B si colleghera ai poli perifericii 5 6 7 8







[joe845]

@andrea7617 quante attive alla volta?

G

[andrea7617]

@joe845 un ingresso e un'uscita per volta

[joe845]

ok, allora basta prendere un normale commutatore ingressi e usarlo "al contrario".

G

[andrea7617]

@stefanino @joe845 @maxgazebo

vi ringrazio, sareste così gentili da indicarmi un modello valido per uso audio o quantomeno che caratteristiche devo considerare?

Questo potrebbe andare bene? Si parla di numero di deck ma non so cosa si intenda

https://www.mouser.it/ProductDetail/Grayhill/71B36-01-2-04N?qs=ls7QRyWmRk7D%2BqKGmDhTqA%3D%3D

[stefanino]

12 minuti fa, andrea7617 ha scritto:

sareste così gentili da indicarmi un modello valido per uso audio o quantomeno che caratteristiche devo considerare



quello che hai selezionato va piu che bene

.

quelli che ti ho fatto vedere in foto sono robetta da 3-4 euro cad



.

si trovano in diverse declinazioni (a te potrebbe andar bene un 2-12 )



Il 4-12 della foto l'ho usato su un selettore ingresso di un piccolo pre DIY

(lo uso come fosse un 2-6 )

E' installato al lago da diversi anni. Funziona



[KIKO]

Una sorta di spinterogeno 😁
