viale249 Inviato 1 Maggio 2022 Inviato 1 Maggio 2022 Quoto l'intervento di @Ulmerino. e @pserciPersonalmente scollegherei i partitori in parallelo ai singoli trasduttori e ponticellerei i contatti dei relè, lasciando tutto al loro posto: in questo modo non c'è nessun componente aggiuntivo al segnale in ingresso al diffusore. Da quello che si può vedere i cavi verde e bianco, scollegati dai faston presenti sullo stampato, sono il collegamento al led spia oramai inutile: non riesco a vedere se i resistori che alimentano il circuito di protezione sono entrambi scollegati, nel dettaglio della foto se ne vede uno solo, ma direi di sì...
Ulmerino Inviato 1 Maggio 2022 Inviato 1 Maggio 2022 @viale249 le resistenze dovrebbero essere da 82ohm, due per diffusore, una per Apoc woofer e una per Apoc midtweeter. Giusto lasciare tutto così, facilmente ripristinabile in caso di vendita...

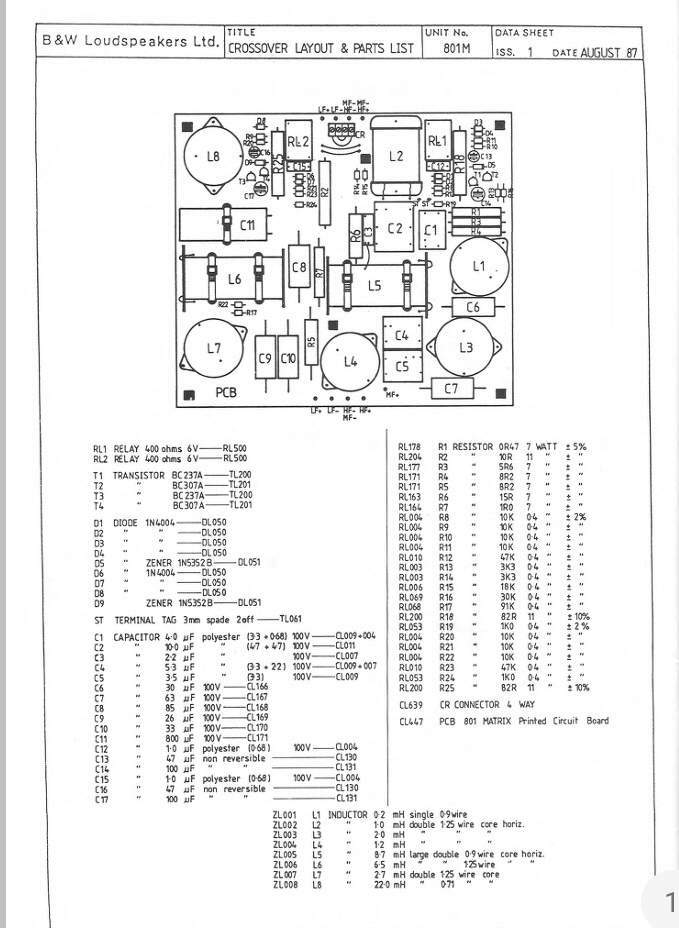

viale249 Inviato 1 Maggio 2022 Inviato 1 Maggio 2022 @Ulmerino. si, vedo R18 e R25 sullo schema ma non è riportato il valore... Visto ora layout e part-list 😉
Ulmerino Inviato 1 Maggio 2022 Inviato 1 Maggio 2022 Peccato sia poco leggibile... Provo a postare il pdf che ha trovato @Nicola_66
