Cavo sbilanciato a finale ingressi bilanciati

[olegna]

Attaccare un cavo sbilanciato che parte dal pre ad un finale con ingresso solo bilanciato fa danni?

[maxgazebo]

15 minuti fa, olegna ha scritto:

Attaccare un cavo sbilanciato che parte dal pre ad un finale con ingresso solo bilanciato fa danni?

No, assolutamente...bisogna solo "sbilanciare" l'ingresso del finale, cortocircuitare il polo freddo - con la massa GND e si ha ingresso sbilanciato... + e massa -

Comunque è sempre buona norma verificare sul manuale utente del produttore se c'è specificato il modo di sbilanciare l'ingresso, ma 99% dei casi è così

[cactus_atomo]

@olegna di norma danni non se ne fanno, può esserci un problema di livelli. la cosa più semplice è prendere un adattatore rca xlr verificando che sia quello giusto (ingressi ed uscite xlr vogliono connettori differenti), un neutrik costa sui 5 euro e lo trovi on line o nei negozi di strumenti musicali. se hai manualità puoi costruirti da te un cavo rca xlr, io preferisco l'adattatore così il cavo rca posso utilizzarlo anche altrove

[newton]

oppure https://www.audioteka.it/adattatori/neutrik-na2f-d0b-tx-bilanciatore-passivo-da-rca-a-xlr.html

[aldofranci]

Il 12/6/2022 at 08:28, maxgazebo ha scritto:

No, assolutamente...bisogna solo "sbilanciare" l'ingresso del finale, cortocircuitare il polo freddo - con la massa GND e si ha ingresso sbilanciato... + e massa -



Non è il miglior metodo, perché appunto sbilancia del tutto il collegamento e perde ogni possibilità di sfruttare le peculiarità di reiezione dei disturbi di modo comune dell'ingresso differenziale (detto impropriamente "bilanciato", termine semmai corretto per le uscite).

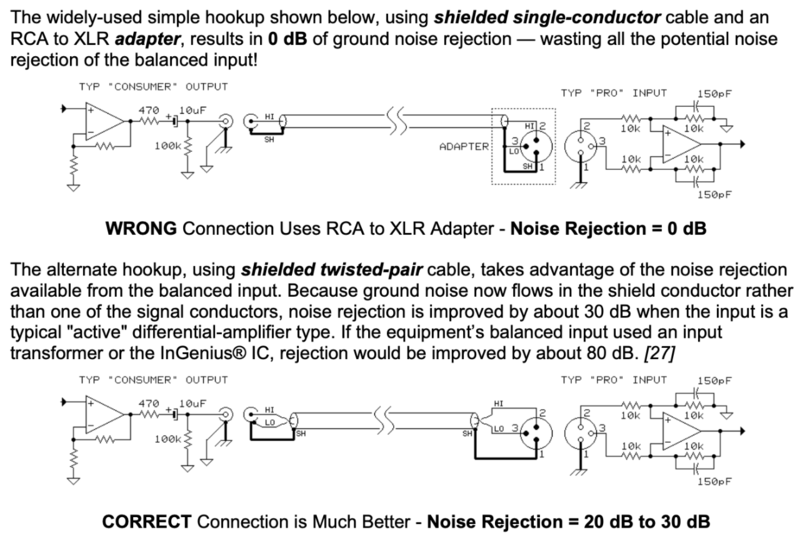

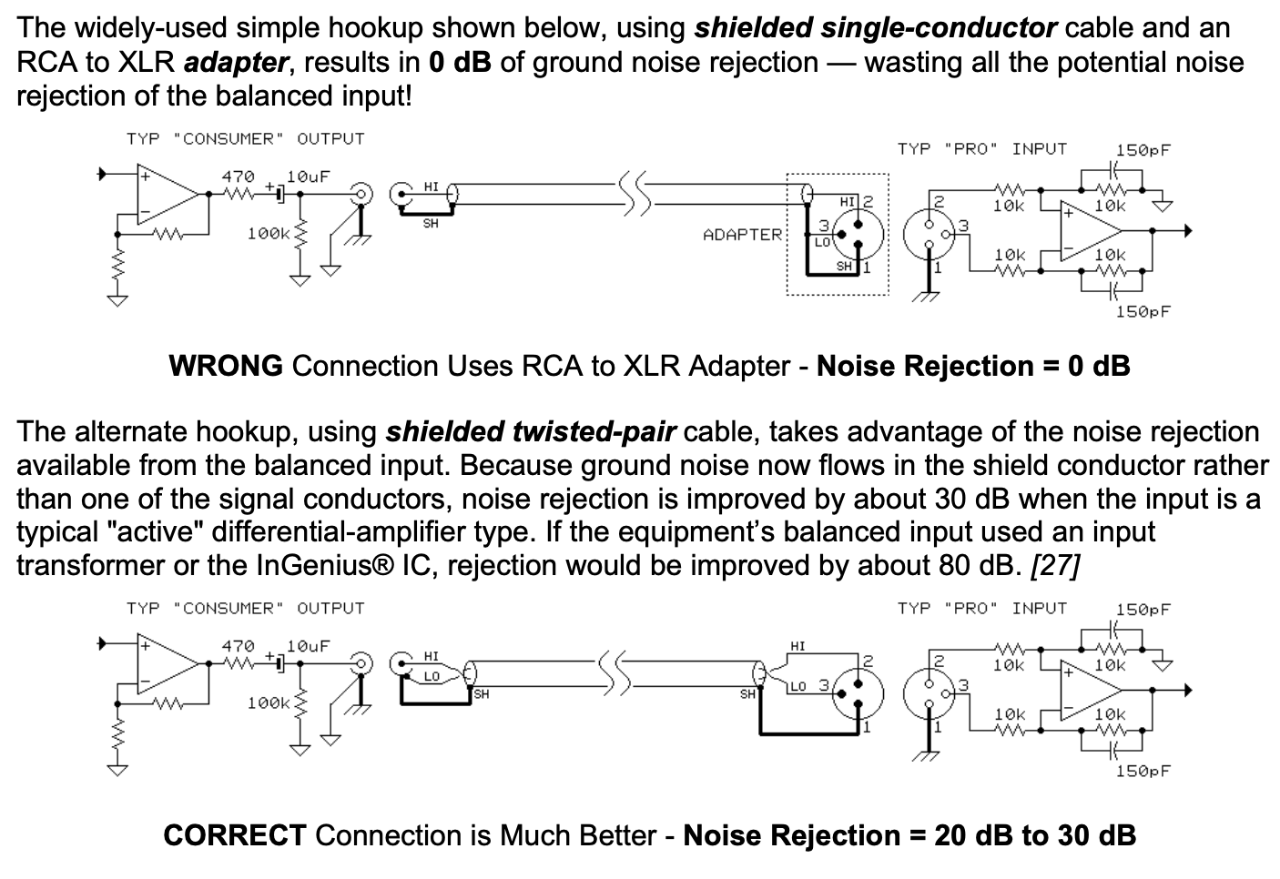

Il metodo della seconda figura è il collegamento migliore:







È detto pseudo-bilanciato perché fa almeno in parte lavorare il circuito differenziale e garantisce dai 20 ai 30dB di reiezione di modo comune (contro i 60 tipici del bilanciato vero e proprio)

Mentre sbilanciando il collegamento come suggerivi tu (prima figura), la reiezione è ovviamente zero.









[aldofranci]

La complicazione è che tipicamente bisogna costruire un cavo alla bisogna.

Gli adattatori che si trovano sul mercato sono quasi sempre pensati per terminare un cavo RCA/RCA, quindi mettono in corto pin 1 e 3.

C'è anche da dire che in situazioni domestiche non affette da particolari disturbi né da consistenti loop di massa, la normalità, sbilanciare il segnale non dà problemi particolari e il metodo pseudo-bilanciato (per quanto migliore) puó in genere considerarsi superfluo.

[aldofranci]

Ultima importante precisazione.

Il metodo indicato vale ed è di fatto universale soltanto nel verso uscita sbilanciata---> ingresso bilanciato (differenziale).

NON VALE ASSOLUTAMENTE per il verso opposto (bilanciato--->sbilanciato) dove la questione è molto più complessa ed occorre conoscere la topologia di bilanciamento in uscita. Ne esistono varie e assai diverse.

[dadox]

Il 12/6/2022 at 08:10, olegna ha scritto:

Attaccare un cavo sbilanciato che parte dal pre ad un finale con ingresso solo bilanciato fa danni?

Mi pare di ricordare che qualche costruttore inserisca (o inseriva) nella scatola accessori dei loro finali uno o più adattatori di serie (se hanno solo ingressi bilanciati), compresi nel prezzo, per maggior compatibilità col parco preamplificatori esistente.

E poi che vuoi che siano 5 euro per un adapter tipo quelli che già ti hanno linkato, basta provare, poi valuterai. 😊

[Dubleu]

@olegna sempre fatto con hypex nc2k, se è per nc1.2k non avrai problemi
